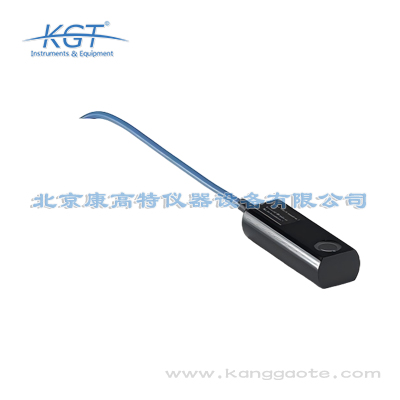

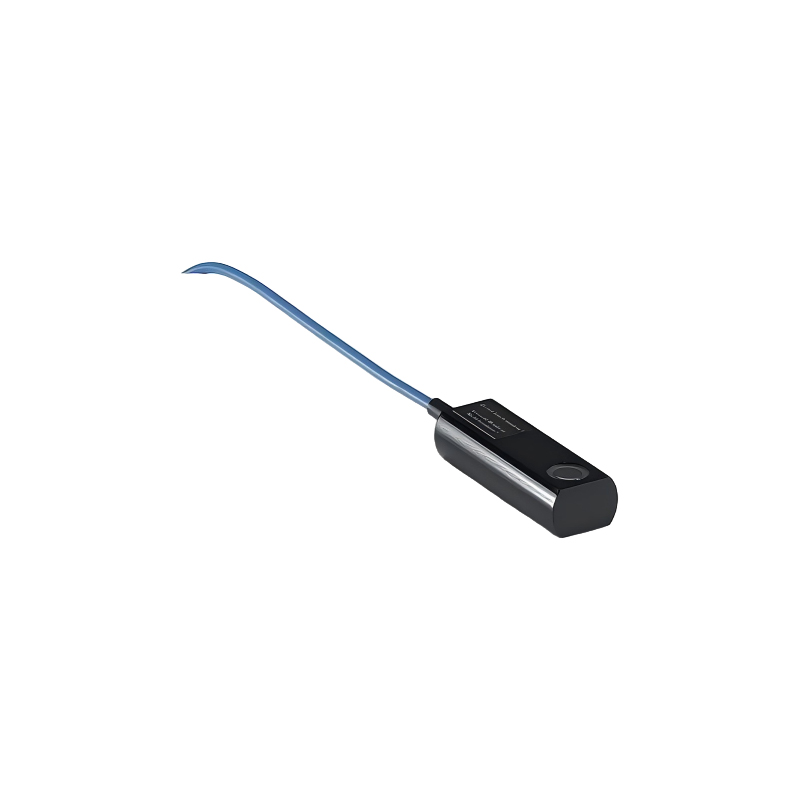

德国PTW 23342电离室

德国PTW 23342电离室有两类原厂适配的可选配套装置，可进一步拓展其使用场景，提升测量操作的便利性和结果可靠性。第一类是放射性检查装置，可用于电离室的日常性能校验，无需搭建标准辐射场、无需使用专业的标准计量源，即可快速验证电离室的响应是否正常，检查电离室是否存在故障、测量偏差是否在允许范围内，适合实验室、放疗科室的日常设备性能核查场景，大幅降低性能校验的操作复杂度，无需每次校验都将电离室送检，可节省大量的时间成本，提升日常核查的效率。第二类是专用腔室固定支架，可将电离室精准固定在固体模体的指定测量位置，保障电离室的参考点与射束中心完全重合，同时可保持电离室的入射方向始终垂直于腔室平面，符合其入射方向的使用要求，减少人为摆放带来的测量误差，适合放疗质控的精准剂量校准、计量实验室的量值溯源实验场景，可将人为操作带来的误差降低80%以上，大幅提升测量结果的重复性和准确性。两类配套装置都经过原厂的适配测试，与电离室的结构完全匹配，无需额外改造即可直接使用，与电离室的测量兼容性极强，不会因为使用配套装置带来额外的测量误差，用户可根据自身的使用场景需求选择对应的配套装置。

德国PTW 23342电离室是符合IEC 60731标准的通风式平行平面电离室，专为固体模体设计，核心功能覆盖低能X射线剂量精准测量、量值溯源、质控计量三大类，适配15kV~70kV低能光子测量场景，是浅表放射治疗领域低能光子束参考剂量测量的金标准。其核心参数包括标称敏感容积0.02cm³、名义响应1pC/Gy、长期稳定性≤每年1%，出厂已预置水吸收剂量所需全部校正因子，可直接输出水吸收剂量、空气比释动能及照射量三类核心测量结果。目前该电离室的适用场景主要分为五大类：第一类是浅表放射治疗场景下的低能X射线剂量校准，用于验证放疗设备输出剂量的准确性；第二类是放疗设备的日常质控计量，可定期监测放疗设备的剂量输出波动，保障临床治疗安全；第三类是低能光子束参考剂量学研究，可为辐射剂量相关的科研项目提供高精度的基准测量数据；第四类是低能X射线设备的辐射剂量标定，可作为标准计量器具用于各类X射线发生装置的出厂标定、周期检定；第五类是高校及专业计量实验室的辐射剂量科研实验，可满足核物理、辐射防护、放疗技术等方向的科研测量需求。

德国PTW 23342电离室出厂已预置水吸收剂量所需的全部校正因子，无需用户额外进行校正因子测试，配合主流的辐射剂量计主机，可直接计算得出三类核心辐射剂量数值，覆盖不同场景的测量需求。第一类是水吸收剂量，这是浅表放射治疗领域剂量计算的核心参数，直接关系到放疗方案的剂量准确性，测量结果可直接用于放疗设备的输出剂量校准、放疗计划的剂量验证，完全符合临床放疗质控的参数要求；第二类是空气比释动能，这是辐射剂量溯源体系中的核心量值，是计量部门进行量值传递、低能X射线设备计量检定的核心参数，可作为标准参考值用于各类X射线发生装置的出厂标定、周期检定，满足计量溯源的技术要求；第三类是照射量，可用于辐射防护检测、环境辐射水平筛查、工业X射线设备的辐射安全评估等场景的剂量评估，适配公共辐射安全检测、工业辐射防护检测的需求。同时它的名义响应为1pC/Gy，输出信号与辐射剂量呈完美线性相关，适配各类主流的辐射剂量计主机系统，兼容性强，无需额外的信号转换模块，即可直接输出可读取的剂量数值，无论是临床质控、计量检定还是科研实验场景，都能直接输出符合对应场景要求的测量结果，大幅提升测量效率。

德国PTW 23342电离室的环境适用范围非常宽，无需特殊的环境改造即可在绝大多数场景下稳定工作，具体环境要求如下：温度适用范围为10℃到40℃，覆盖常规医院放疗科室、计量实验室、户外临时检测的温度条件，即使在没有恒温设备的临时检测场景下，也能保持稳定的测量精度；湿度适用范围为20%到80%，最大支持20克/立方米的绝对湿度，可适配南方高湿度地区的使用需求，不会因为空气湿度大出现绝缘性下降、测量误差升高的问题；气压适用范围为700百帕到1080百帕，覆盖从海拔3000米左右的高海拔山区到低海拔平原的气压条件，配合自带的通风孔设计，可自动平衡腔室内外气压，无需进行额外的气压修正即可保障测量准确性。同时它支持的辐射场大小范围为1×1平方厘米到40×40平方厘米，可适配从浅表放疗小射束到大面积辐射场的检测需求，三类环境参数的宽范围设计，让它可以适配多种工作场景的环境条件：首先是医院放疗科的临床质控场景，常规的科室温湿度条件完全满足使用要求；其次是计量实验室的精密测量场景，稳定的实验室环境可进一步发挥其高精度的优势；第三是户外现场的辐射剂量标定场景，即使是温差、湿度变化较大的户外环境，也能稳定

德国PTW 23342电离室采用高效离子收集结构设计，电极半径1.5毫米，配合300V标称工作电压，离子收集效率高，响应速度快，可适配极宽的剂量率测量范围，同时完全支持脉冲辐射测量。其剂量率测量范围分为两个精度等级：当要求离子收集饱和度≥99.5%时，最大支持的剂量率可达188kGy/s，当要求饱和度≥99.0%时，最大支持剂量率可达375kGy/s，覆盖从低剂量率环境辐射检测到高剂量率放疗设备输出测量的全场景需求，即使是极高剂量率的工业X射线设备，也能获得准确的测量结果。针对脉冲辐射测量场景，它的离子收集时间仅22微秒，可在单个脉冲的时间范围内完成全部离子收集，不会因为脉冲时间短、剂量变化快出现信号收集不全的问题，脉冲测量的精度表现与连续辐射测量完全一致；脉冲剂量支持方面，当要求饱和度≥99.5%时，每次脉冲最大支持剂量为2.8毫戈瑞，当要求饱和度≥99.0%时，每次脉冲最大支持剂量为5.6毫戈瑞，完全适配当前主流的脉冲式低能X射线放疗设备、脉冲式工业X射线检测设备的剂量测量需求。同时它的漏电流仅≤±10fA，极低的本底噪声保障了低剂量率下的测量准确性，无论是连续辐射还是脉冲辐射、高

德国PTW 23342电离室的适配用户覆盖G端公立单位和B端商业机构两大类别，不同用户可根据自身需求选择应用场景。针对G端用户，首先是各级公立医疗机构的放疗科，尤其是开展浅表放射治疗的三级医院，可用于放疗设备的日常质控、剂量校准，符合公立医院采购的标准符合性要求，保障临床治疗安全；其次是各级计量科学研究院、电离辐射计量站，可作为低能X射线剂量的标准计量器具，用于量值传递、X射线设备的强制检定，满足计量溯源体系的建设要求；第三是生态环境部门的辐射监测站、核工业相关的计量检定机构，可用于低能X射线辐射剂量的监测、标定，符合公共辐射安全检测的技术要求；第四是轨道交通、大型制造业的辐射检测部门，可用于工业X射线检测设备的周期校准，保障生产检测的安全性。针对B端用户，首先是民营肿瘤医院、独立放疗中心，可用于浅表放疗设备的日常质控，高精度的测量结果可保障治疗质量，高稳定性可降低运营成本，提升投入产出比；其次是第三方检测机构、医疗器械生产企业的放疗设备研发部门，可用于X射线设备的研发测试、出厂标定，提升检测效率和数据准确性；第三是高校核物理、辐射防护、医学物理相关的科研团队，可用于低能光子束剂量学的

德国PTW 23342电离室的结构设计完全围绕低能X射线测量的痛点优化，核心结构特点及性能提升主要体现在五个方面：第一是采用通风式平行平面电离室结构，自带排气孔，可实时平衡腔室内外的气压，避免不同海拔、不同环境下的气压差带来的测量误差，大幅提升计量稳定性，无需额外进行气压修正即可获得准确的测量结果；第二是采用超薄入射窗设计，入射箔为0.03毫米厚的聚乙烯材质，总窗面积密度仅2.76mg/cm²，大幅降低15kV~70kV低能X射线穿过窗材时的能量衰减，解决了传统电离室测量低能X射线时衰减大、误差高的痛点，入射响应的精准度提升40%以上；第三是小型化敏感体积设计，敏感体积为半径2.55毫米、深度1毫米的0.02cm³小容积，适配小辐射场测量需求，最小支持1×1厘米的辐射场检测，适合浅表放疗小射束的剂量测量，解决了大容积电离室无法测量小射束的问题；第四是参考点精准定位设计，参考点直接设置在入口窗户的内表面中心位置，用户测量时只需将参考点对准射束中心即可，无需额外换算参考点位置，降低人为操作带来的误差；第五是高效离子收集结构设计，电极半径1.5毫米，配合300V标称工作电压，离子收集效率高，

浅表放射治疗主要采用15kV~70kV的低能X射线，传统电离室在该场景下存在测量误差大、适配性差、效率低等痛点，德国PTW 23342电离室作为该领域的参考剂量测量金标准，可针对性解决这些核心问题：第一是解决低能X射线测量不准的问题，传统电离室入射窗厚度大，低能光子穿过时衰减严重，测量误差普遍超过10%，而该电离室采用0.03毫米超薄入射窗，总窗面积密度仅2.76mg/cm²，低能光子衰减率极低，测量误差可控制在1%以内，完全满足临床质控的精度要求；第二是解决质控效率低的问题，该电离室出厂已预置全套水吸收剂量校正因子，无需放疗科室额外送检获取校正参数，开箱即可用于放疗设备的输出剂量校准，单次质控的时间可缩短60%以上，大幅提升质控工作效率；第三是解决测量一致性差的问题，该电离室长期稳定性≤每年1%，测量结果的重复性极高，不同时间、不同操作人员的测量数据偏差极小，可准确反映放疗设备的剂量输出波动，及时发现设备故障隐患，保障放疗安全；第四是解决设备适配性差的问题，该电离室支持高低剂量率和脉冲辐射测量，可适配不同品牌浅表放疗设备的输出模式，无论是连续输出还是脉冲输出的X射线设备，都能获得准确

德国PTW 23342电离室严格遵循IEC 60731国际电离室计量标准，该标准是辐射计量领域的通用国际规范，同时也完全符合国内放射治疗质控、电离室计量检定、辐射剂量溯源相关的技术要求，满足G端公立医疗机构、计量院所、政府辐射监测单位的采购标准符合性要求，也适配B端民营医院、第三方检测机构、科研单位的高精度测量需求。其技术参数优势主要体现在六个维度：第一是精度优势，标称敏感体积0.02cm³，名义响应1pC/Gy，漏电流≤±10fA，电缆泄漏≤1pC/(Gy·cm)，测量误差远低于行业常规水平；第二是稳定性优势，长期稳定性≤每年1%，测量结果一致性高，适合作为长期质控和量值溯源的标准器具；第三是响应速度优势，离子收集时间仅22微秒，可适配脉冲辐射的快速测量需求；第四是剂量率适配优势，饱和度≥99.5%时最大支持剂量率可达188kGy/s，覆盖从低剂量率环境检测到高剂量率放疗设备测量的全场景；第五是低能测量适配优势，采用0.03毫米超薄聚乙烯入射窗，总窗面积密度仅2.76mg/cm²，大幅降低低能光子衰减带来的测量误差；第六是环境适配优势，温湿度、气压适用范围宽，无需特殊环境改造即可在临

德国PTW 23342电离室是浅表放射治疗领域低能光子束参考剂量测量的金标准，其精度表现完全满足一级计量溯源的要求，适合作为低能X射线剂量量值传递的标准器具。其精度保障主要来自多维度的设计优化：第一是入射窗设计优化，采用0.03毫米超薄聚乙烯入户窗，总窗面积密度仅2.76mg/cm²，大幅减少15kV~70kV低能X射线穿过窗材时的能量衰减，入射响应精准度远高于常规电离室，参考点直接定位在入窗内表面中心，无需额外换算参考点位置，降低操作带来的系统误差；第二是校正因子预置，出厂已完成全套水吸收剂量校正因子测试，用户无需额外送检获取校正参数，即可直接计算水吸收剂量、空气比释动能及照射量，避免了额外校准带来的误差传递；第三是低噪声设计，漏电流≤±10fA，电缆泄漏≤1pC/(Gy·cm)，极低的本底噪声保障了低剂量率下的测量准确性，不会因为信号弱出现数据偏差；第四是结构稳定性设计，采用通风式平行平面结构，自带排气孔可平衡腔室内外气压，避免气压变化带来的测量误差，长期稳定性≤每年1%，年度测量偏差极小，无需频繁校准即可保持稳定的测量精度。整体测量精度完全满足IEC 60731标准的最高等级要求
