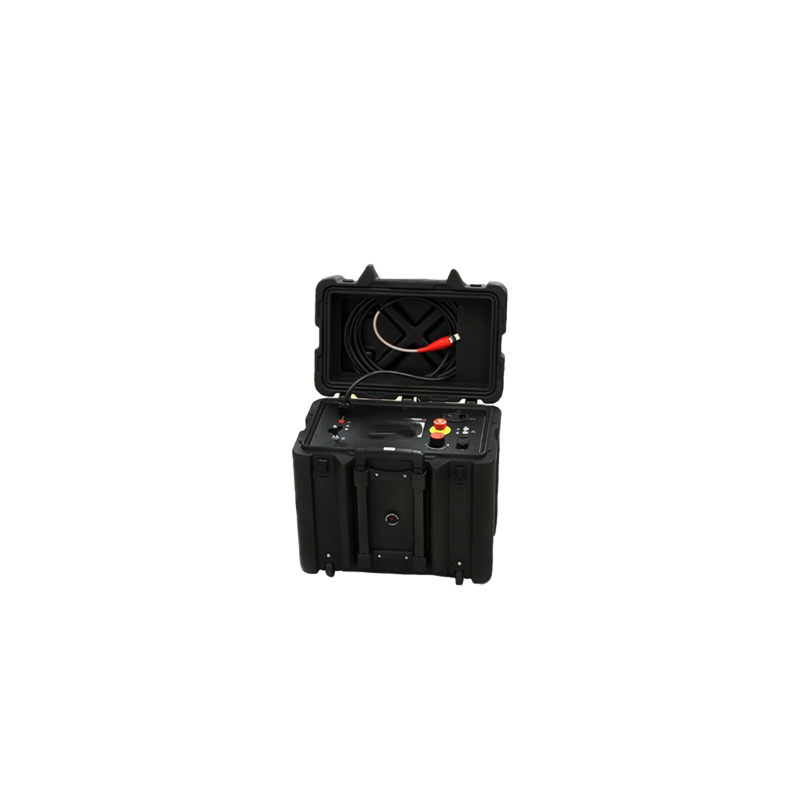

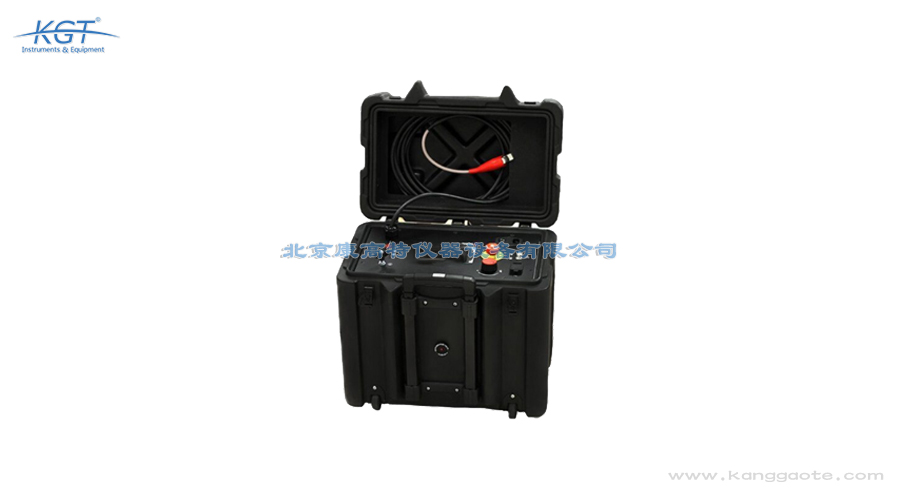

瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪

瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪具备宽范围的直流高压输出能力，其输出电压覆盖 400 至 80000V 直流，电流为 10mA，极性采用负输出、正接地方式。该仪器被测件绝缘电阻测量范围为 10kΩ 至 40GΩ，电压分辨率 100V、电流分辨率 0.1μA、绝缘电阻分辨率 10kΩ，可分辨细微的绝缘变化。HAEFELY 为 800PL-DC 设定了严格的精度指标，绝缘电阻测量约 ±0.5% 满量程、电流约 ±1% 量程，从而在高电压下仍可捕捉微小泄漏。仪器输入电源为 90 至 264V 交流、45 至 65Hz、900VA，适配全球宽电压电网。其机身采用轻便紧凑的独立外壳，重量约 25.8kg，并配备 7 英寸 TFT 彩色触摸屏（800×480）与 USB 2.0 接口，数据以 CSV 格式存储。整机工作温度 -10 至 50℃、存储温度 -20 至 70℃、湿度 5 至 95% 非冷凝，兼顾高电压输出与现场可搬运性。在实际绝缘试验中，输出电压与泄漏电流的读数直接反映被试品的绝缘状态，分辨率越高越能发现早期劣化迹象。HAEFELY 通过 800PL-DC

瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪的标准操作应先检查供电与接地，确认互锁回路与急停开关完好，再将被试件经带夹具的高压电缆正确连接，正极接地、负端输出。该仪器上电后通过 7 英寸触摸屏设定目标电压、最大泄漏、升压速率与 dwell 保压时间，随后启动自动升压。HAEFELY 在 800PL-DC 运行期间实时显示输出电压、泄漏电流、绝缘电阻 IR 与极化指数 PI，试验人员须全程监护警告指示。达到保压时间后仪器自动降压，并由内部放电电磁阀安全泄放残余电荷。结束后将结果以 CSV 文件经 USB 2.0 存入记忆棒，断电前确认试品已充分放电，方可拆除连线并整理现场，形成完整可追溯的试验记录，便于后续分析与归档管理。在整个流程中，试验人员应避免在升压阶段靠近高压端，并随时留意视觉与听觉警告。若需中途停止，应优先使用急停而非直接断开电源，以确保内部放电回路正常动作。HAEFELY 在 800PL-DC 中设计的自动降压与放电顺序，可最大程度减少残余电荷带来的危险。规范的操作配合完整的记录，既保护人身安全，也使每一份耐压报告都具备可复核的技术细节。

800PL-DC 直流耐压测试仪的电压测量直接在高压变压器输出端读取，电流在回流支路测量，无论负载电流如何都能实现准确的千伏表读数。该仪器绝缘电阻精度约 ±0.5% 满量程、电流精度约 ±1% 量程（100μA 与 10mA）。HAEFELY 在 800PL-DC 上以输出端取压、回端测流的设计，消除了引线压降引入的误差，保证绝缘强度试验数据的可信度，使高电压下的微小泄漏也能被准确捕捉与记录。800PL-DC 电压测量直接在高压变压器输出端读取、电流在回流支路测量，无论负载电流如何都实现准确千伏表读数；绝缘精度约 ±0.5% 满量程、电流约 ±1% 量程，消除引线压降误差，保证数据可信。800PL-DC 以全波电压倍增器与多重安全联锁，保障直流绝缘强度试验的准确与安全。

瑞士HAEFELY（哈弗莱）800PL-DC 是一款用于测试电气设备绝缘强度的现代化直流耐压测试仪，属于 Hipotronics 系列。该仪器直流耐压测试电压可达 40kV 或 80kV、电流 10mA，配备先进的数字界面与完善安全功能。800PL-DC 测量输出电压、泄漏电流、绝缘电阻 IR 与极化指数 PI，适用于电力电缆、变压器、开关设备等绝缘诊断，确保操作简便、结果准确且人员安全，是高压绝缘验证的通用设备。800PL-DC 测量输出电压、泄漏电流、绝缘电阻 IR 与极化指数 PI，适用于电力电缆、变压器、开关设备等绝缘诊断；配备先进数字界面与完善安全功能，确保操作简便、结果准确且人员安全，是高压绝缘验证通用设备。800PL-DC 以全波电压倍增器与多重安全联锁，保障直流绝缘强度试验的准确与安全。

瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪在技术构型上以全波电压倍增器结合直接端取压、回端测流的方式，实现了不受负载电流影响的稳定千伏表读数，这是其区别于普通耐压仪的核心特征。该仪器在紧凑机身内集成 40kV 或 80kV 高压输出、10mA 电流与 IR、PI 测量，并将绝缘电阻精度做到约 ±0.5% 满量程。HAEFELY 为 800PL-DC 配置了 7 英寸可调亮度彩色触摸屏与 USB 2.0 数据导出，使高压试验兼具直观操作与可追溯记录。相比仅靠表头指示的传统设备，800PL-DC 以数字界面、多重安全联锁、内部放电电磁阀与视觉听觉警告，在测量可靠性、人员防护与数据管理方面表现出明显优势，特别适合对绝缘诊断质量要求较高的交接与预防性试验场合。直接端取压、回端测流的结构避免了普通接线方式下引线与接触电阻带来的系统误差，使微小泄漏电流也能被忠实反映。与此同时，800PL-DC 将高压发生、测量、显示与控制集成于单一便携机箱，减少了外置单元带来的连接不可靠风险。HAEFELY 藉此让现场高压试验摆脱繁重的分立仪表，既缩短准备时间，又通过统一的数据接口保证结果的一致

800PL-DC 直流耐压测试仪输入电源为 90 至 264V 交流、45 至 65Hz、900VA，适应宽电压电网。该仪器建议校准间隔为 1 年，并随机附带校准证书。HAEFELY 在 800PL-DC 上以宽输入与规范校准保障长期量值准确，使电力电缆、变压器与开关设备等直流耐压试验结果具有可比性与溯源性，便于实验室与现场的一致性管理，支撑合规化的绝缘检测流程。800PL-DC 输入电源 90 至 264V 交流、45 至 65Hz、900VA，适应宽电压电网，建议校准间隔 1 年并附校准证书；HAEFELY 以宽输入与规范校准保障长期量值准确，使试验结果具有可比性与溯源性。800PL-DC 以全波电压倍增器与多重安全联锁，保障直流绝缘强度试验的准确与安全。

瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪依靠全波电压倍增器产生所需的直流高压输出，并通过在高压变压器输出端直接读取电压、在回流支路测量电流来保证测量准确。该仪器无论负载电流如何变化，都能获得稳定的千伏表读数，有效消除引线压降引入的误差。HAEFELY 在 800PL-DC 上以直接端取压、回端测流的设计，使绝缘强度试验数据真实可信。试验时，仪器按设定的目标电压、升压速率与 dwell 保压时间逐步升压，同步采集输出电压、泄漏电流并计算绝缘电阻 IR 与极化指数 PI。全波倍增结构在紧凑机身内实现 40kV 或 80kV 的高压输出，配合 7 英寸数字界面实时显示各项参数。试验结束后内部放电电磁阀自动泄放电荷，整段耐压过程可控、可读、可记录，安全高效。这种测量架构的意义在于，电压读数始终对应高压侧真实值，不会因输出电缆长短或试品电流大小而漂移，从而保证耐压结论的可靠性。升压过程按预设速率平滑进行，可避免冲击电压损伤被试绝缘。HAEFELY 以 800PL-DC 的数字化控制，使每一段升压、保压与读数的时序都可复现，为同批次试品的比对分析奠定基础，也便于试验规范的统一执

使用瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪必须严格遵守高压安全规范，试验区域应设警示并落实互锁与急停保护。该仪器在升压与保压阶段带有致命直流高压，操作人员不得接触被试品及高压引线，须通过外部互锁手动开关或脚踏互锁控制通断。HAEFELY 为 800PL-DC 配置内部放电电磁阀与显示仪表备用电池，但试验人员仍应在拆线前确认残余电荷已泄放完毕。现场应保证接地可靠、环境湿度非冷凝，并防止无关人员进入试验区域。任何异常须立即拍下急停，待电压归零、充分放电后再行处置，从而切实保护人身与设备安全，避免残余电荷、误触与感应电带来的风险，营造受控的试验环境。高压电缆与接地线的布置应远离人员通道，必要时加装围栏与标识。对于残存感应电较强的试品，应在放电完成后再次短接接地，确认无电压方可触碰。HAEFELY 提醒使用 800PL-DC 时须保持互锁回路完整，任何绕过联锁的操作都是严禁的。只有把制度、标识与设备自身的安全功能结合起来，才能在反复的高压试验中持续保障人员与设备的安全。

评估瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪时，应重点考察输出电压等级、电流能力、测量精度与安全防护四项指标。该仪器提供 400 至 80000V 直流输出、10mA 电流，并支持 40kV 或 80kV 两种输出等级，可覆盖多数中高压设备的耐压需求。HAEFELY 在 800PL-DC 上实现绝缘电阻约 ±0.5% 满量程、电流约 ±1% 量程的测量精度，配合 100V 电压分辨率与 0.1μA 电流分辨率，确保微小泄漏可被准确辨识。选型时还应关注被试件绝缘电阻范围 10kΩ 至 40GΩ 是否匹配试品，以及互锁、急停、放电电磁阀与显示仪表备用电池等安全配置是否完备。便携重量约 25.8kg 与 7 英寸触摸屏影响现场部署体验，建议结合 90 至 264V 宽输入与 1 年校准周期，综合权衡实际工况再作决定。此外，应确认设备是否具备极化指数测量与可编程保压时间，这两项能力关系到对绝缘吸收特性的判断深度。HAEFELY 在 800PL-DC 上提供的可调升压速率与目标电压，使同一试品可按不同标准执行试验。若现场条件复杂，还应考虑 7 英寸触摸屏在强光下的可读性，以及

瑞士HAEFELY(哈弗莱) 800PL-DC直流耐压测试仪作为高压绝缘试验设备，其设计遵循电气安全与高压试验相关的通用规范，并以多重安全联锁保障试验合规可控。该仪器具备互锁、紧急停止、外部互锁手动开关、视觉与听觉警告指示器，以及输入电源丢失时维持显示仪表的备用电池，满足高压操作的人身防护要求。HAEFELY 为 800PL-DC 提供校准证书，并建议校准间隔为 1 年，以保证长期量值准确与试验结果的可比性、溯源性。其数据以 CSV 格式经 USB 2.0 导出，便于纳入设备绝缘档案与质量跟踪体系。工作温度 -10 至 50℃、存储温度 -20 至 70℃ 及 5 至 95% 非冷凝湿度的环境指标，亦符合现场与实验室交替使用的稳定性需求，支撑合规化的绝缘检测流程。多重安全联锁与警告机制使高压的施加始终处于受控状态，降低人为误操作的概率。定期校准则确保仪器在长期使用后仍能维持标称精度，使历次试验数据具备横向可比性。HAEFELY 随 800PL-DC 提供校准证书，进一步强化了量值溯源链条。对于需要留存证据的检测任务，CSV 导出与绝缘档案的衔接使合规审查更为顺畅，也便于向相关方展示试验
