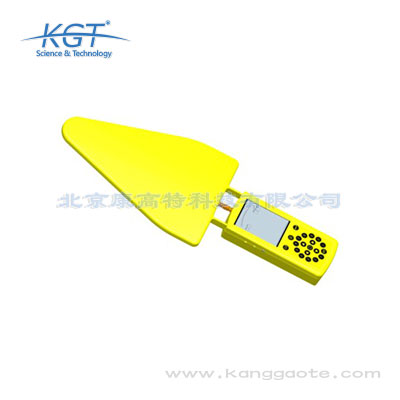

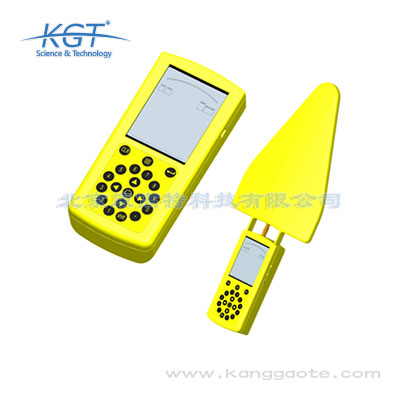

E7X系列高频电磁场强度分析仪

E7X系列高频电磁场强度分析仪是针对高频电磁场景研发的专业检测设备，核心功能涵盖电场强度测量、磁场强度测量、功率密度计算、干扰源定位、多频段场强分离等多个维度，核心技术参数处于行业领先水平：频率测量范围覆盖10kHz~6GHz，可适配绝大多数民用、工业用高频电磁场景的测量需求；测量动态范围可达-110dBm~+20dBm，既可以捕捉核设施周边、敏感居民区的极弱电磁信号，也可以在特高压变电站、高频工业设备周边的强电磁环境下稳定运行；测量精度可达±0.5dB，频率分辨率为1Hz，扫频速度最高可达10GHz/s，可快速捕捉瞬时脉冲电磁信号；设备内置32G存储容量，可支持连续30天以上的高频测量数据本地存储。该产品同时支持时域连续监测和频域扫频测量两种模式，可根据检测需求灵活切换，适用于电磁环境普查、工业电磁干扰排查、建设项目环保验收等多种场景，完全符合国内国际相关行业标准要求，可满足B端工业企业的日常检测需求，也适配G端政府采购项目的合规性要求。

E7X系列高频电磁场强度分析仪严格按照国内国际多项行业标准研发生产，标准覆盖度处于行业前列，可满足各类合规性检测要求。国内标准方面，完全符合GB 8702-2014《电磁环境控制限值》的测量要求，可直接用于各类电磁环境合规性判定；符合GB/T 12720-91《工频电场测量》、GB/T 37854-2019《辐射防护仪器 电磁辐射监测仪器通用技术要求》的相关规定；针对细分行业的专项标准，符合电力行业DL/T 988-2018《高压交流架空送电线路、变电站工频电场和磁场测量方法》的测量算法要求，核工业EJ/T 1195-2005《核电厂电磁辐射监测规定》的性能要求，轨道交通行业TB/T 3450-2016《高速铁路电磁环境限值及测量方法》的检测要求；国际标准方面，符合IEC 62232-2017《电磁场测量和评估仪器 频率范围10 Hz至6 GHz的现场测量仪器要求》、IEC 61786-2014《辐射防护仪器 用于测量人体暴露于电磁场的便携式设备》的相关要求。全面的标准符合性既可以满足B端工业企业的产品出口检测、外资项目合规检测需求，也可以适配G端政府采购项目的标准准入要求，无需额外进

使用E7X系列高频电磁场强度分析仪进行场强测量时，需遵循相关注意事项以保障测量数据的准确性和设备的稳定运行。第一是测量模式选择，测量前需根据被测场景的主要电磁信号频段选择对应的测量模式，例如测量输变电设施电磁辐射时选择10kHz~100MHz频段模式，测量5G基站电磁辐射时选择3GHz~6GHz频段模式，可有效降低无关频段信号的干扰，提升测量精度；第二是测量位置选择，测量时探头需远离金属物体、大型反射面，距离测量人员身体至少30cm，避免金属物体和人体对电磁场的扰动导致测量数据失真，户外测量时需避开高压输电线路的直接下方、大型通信天线的主瓣方向等极端强电磁区域，防止超出设备量程影响测量结果；第三是环境适配，设备本身具备IP65防护等级，工作温度范围覆盖-20℃~+55℃，可适应绝大多数户外测量场景，若在极寒、极热或者高粉尘、高腐蚀性的特殊环境下测量，需选择对应特殊工况的测量模式，对测量数据进行温度、湿度修正，保障测量结果的准确性；第四是数据校准，测量前需使用标准信号源对设备进行校准，确保设备测量精度符合要求，校准数据需随测量数据一同留存，保障测量数据的可溯源性。

E7X系列高频电磁场强度分析仪具备完善的系统对接能力，支持多种通用数据输出格式，可适配不同用户的系统集成需求。通信协议方面，设备支持标准的Modbus-RTU、Modbus-TCP、MQTT等主流工业和政务通信协议，针对B端工业用户，可直接接入企业的SCADA生产监控系统、设备运维管理系统、电磁环境监测系统，实现测量数据的实时上传、集中管理，无需额外进行协议适配；针对G端政府用户，可直接接入各地生态环境部门的生态环境监测大数据平台、电力监管部门的输变电监测平台、轨道交通部门的综合运维管理平台，满足政务数据的实时传输、集中分析要求。数据输出格式方面，设备支持CSV、JSON、TXT等多种通用数据格式，导出的数据可直接导入主流的电磁环境分析软件、数据统计软件进行二次分析，无需额外进行格式转换，可大幅提升数据处理效率。此外设备还支持自定义数据上报周期，用户可根据自身需求设置1秒到1小时不等的上报间隔，适配不同场景的监测频率要求，降低数据传输和存储成本。

E7X系列高频电磁场强度分析仪在政府采购项目中具备突出的适配性，可满足多类政务检测项目的需求。首先是标准符合性达标，该设备严格按照GB、DL、TB、EJ等国内各行业专项标准研发，完全符合政府采购项目的标准准入要求，无需额外适配即可直接用于各类官方检测项目；其次是数据对接能力突出，设备支持Modbus-TCP、MQTT等通用政务数据传输协议，可直接接入各地生态环境部门的电磁环境监测大数据平台、电力监管部门的输变电监测系统、轨道交通运营管理部门的综合运维平台，无需额外进行接口开发，可降低项目整体实施成本；第三是数据可溯源性强，设备的所有测量数据均附带时间戳、测量参数、设备编号等溯源信息，数据存储不可篡改，完全符合政府采购项目的数据留痕、审计溯源要求；第四是适用项目范围广，可适配生态环境部门的区域电磁环境普查项目、教育部门的学校周边电磁环境安全检测项目、卫生部门的医疗机构周边电磁环境评估项目、轨道交通管理部门的沿线电磁环境验收项目等多个品类的政府采购需求，可满足不同政务部门的差异化检测要求。

E7X系列高频电磁场强度分析仪相比同类产品在电力行业具备突出的应用优势，可满足电力行业多场景的差异化检测需求。首先是标准适配性强，设备严格按照DL/T 988-2018《高压交流架空送电线路、变电站工频电场和磁场测量方法》的要求研发，内置电力行业专属的测量算法，可自动区分输变电设施产生的工频电磁分量和周边通信基站、广播信号等外来高频电磁分量，无需测量人员人工二次筛选数据，大幅提升测量效率，降低数据处理的人工成本；其次是环境适应性强，设备的测量动态范围可达-110dBm~+20dBm，可在1000kV特高压变电站、换流站的强电磁环境下稳定运行，不会出现数据饱和、精度漂移的问题，设备本身具备IP65防护等级，抗电磁干扰能力达到4级，可适应户外雨雪、高温、强风等各类恶劣工况，适合输变电线路沿线的户外巡检场景；第三是测量模式适配性强，设备支持72小时以上的连续高精度测量，可直接满足输变电工程竣工环保验收的连续测量要求，无需额外配备数据存储设备；第四是系统对接便捷，设备支持电力行业通用的IEC 61850通信协议，可直接接入电网公司的环境监测平台、运维管理平台，无需额外进行接口开发，可大幅降低项

E7X系列高频电磁场强度分析仪的测量精度处于行业领先水平，可满足各类高要求检测场景的需求。该设备的整体测量精度可达±0.5dB，频率分辨率为1Hz，幅度分辨率为0.1dB，测量误差远低于行业普遍的±1dB的要求。在核工业场景中，其宽动态范围可捕捉到-110dBm的极弱电磁信号，可精准识别核设施周边的微弱电磁泄漏，满足核工业相关检测的高精度要求；在特高压变电站场景中，设备可在强电磁环境下保持测量精度稳定，不会出现数据饱和、精度漂移的问题，可满足1000kV特高压输变电工程竣工环保验收的72小时连续高精度测量要求；在敏感点电磁环境监测场景中，高精度测量可准确判定居民区、学校、医院等敏感点的电磁环境是否符合GB 8702的限值要求，避免因为测量精度不足导致的误判问题；在电磁干扰排查场景中，1Hz的频率分辨率可精准区分不同来源的电磁信号，快速定位干扰源的频段和位置，缩短故障排查时间；在5G基站检测场景中，设备可精准分离不同运营商、不同频段的基站电磁信号，准确测量每个基站的实际电磁辐射水平，满足通信行业的检测要求。

工业企业使用E7X系列高频电磁场强度分析仪可解决多类实际生产、运营中的痛点问题，有效提升运营效率、降低合规风险。首先是电磁合规自查需求，针对配备高频焊接设备、射频加热设备、大功率通信设备的制造企业，可定期开展设备电磁泄漏检测，及时识别超出限值的泄漏点，避免员工长期暴露在超标电磁环境下的健康风险，也可提前完成合规整改，避免监管部门抽查时的合规处罚；其次是电磁干扰排查需求，针对配备工业工控系统、传感监测网络、自动化生产线的企业，可快速定位干扰生产系统正常运行的电磁干扰源，缩短故障排查时间，减少生产线停机带来的经济损失，提升整体生产效率；第三是项目前期评估需求，针对需要新建通信基站、大功率用电设施的企业，可提前开展场地电磁环境摸底检测，提前识别电磁环境风险，避免项目建成后环评不通过带来的经济损失，也可减少第三方检测机构的委托成本，提升整体投入产出比；此外该设备还可用于企业自研产品的电磁兼容性预检测，提前识别产品的电磁泄漏问题，减少正式送检时的不合格概率，降低产品研发成本。

E7X系列高频电磁场强度分析仪采用行业领先的超外差接收技术架构，测量准确性、稳定性均处于行业前列。其技术原理为：首先通过内置的高增益全向电场探头和磁场探头采集空间中的电磁场模拟信号，探头采用非导电材质外壳，不会对被测电磁场产生扰动，保障信号采集的准确性；采集到的模拟信号经过前置低噪声放大模块进行放大处理，可有效提升极弱信号的识别能力，再经过可调滤波模块过滤掉无关频段的干扰信号，得到目标频段的纯净模拟信号；之后通过高速模数转换模块将模拟信号转换为数字信号，送入内置的数字信号处理单元进行分析处理，处理单元内置FFT频谱分析算法、场强计算算法、干扰源定位算法等多种专业算法，可快速计算出目标频段的电场强度、磁场强度、功率密度等核心参数，也可通过频域比对识别出电磁干扰源的具体频段和位置；设备同时支持时域连续监测和频域扫频测量两种模式，时域模式下可连续记录指定频段的场强变化情况，适合长期环境监测场景，频域模式下扫频速度最高可达10GHz/s，可快速捕捉瞬时出现的脉冲电磁信号，适合间歇性电磁干扰排查场景，可适配不同检测需求。

E7X系列高频电磁场强度分析仪的应用场景覆盖多个重点行业，适配不同场景的差异化检测需求。第一是电力行业，可用于特高压变电站、换流站、高压输电线周边的电磁辐射检测，输变电工程竣工环保验收的电磁环境测量，以及电力工控系统的电磁干扰排查；第二是核工业领域，可用于核设施周边的本底电磁环境监测、核设施运行期间的电磁泄漏检测，符合核工业相关检测标准要求；第三是水务行业，可用于智慧水务工控系统、水质监测传感网络的电磁兼容性检测，排查电磁干扰对水务监测数据准确性的影响；第四是环保行业，可用于区域电磁环境例行普查、居民区/学校/医院等敏感点的电磁环境质量评估、通信基站建设前的环评摸底检测；第五是轨道交通行业，可用于地铁、高铁沿线的电磁环境测量，信号系统周边的电磁干扰排查，车辆段的电磁环境合规检测；此外还可用于通信行业的基站电磁辐射检测、制造业的高频生产设备电磁泄漏自查、科研机构的电磁相关实验测量等场景，可满足不同行业用户的多样化检测需求。
