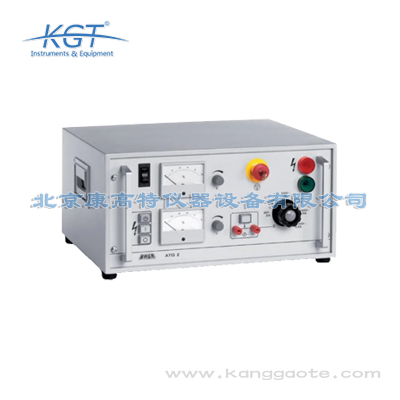

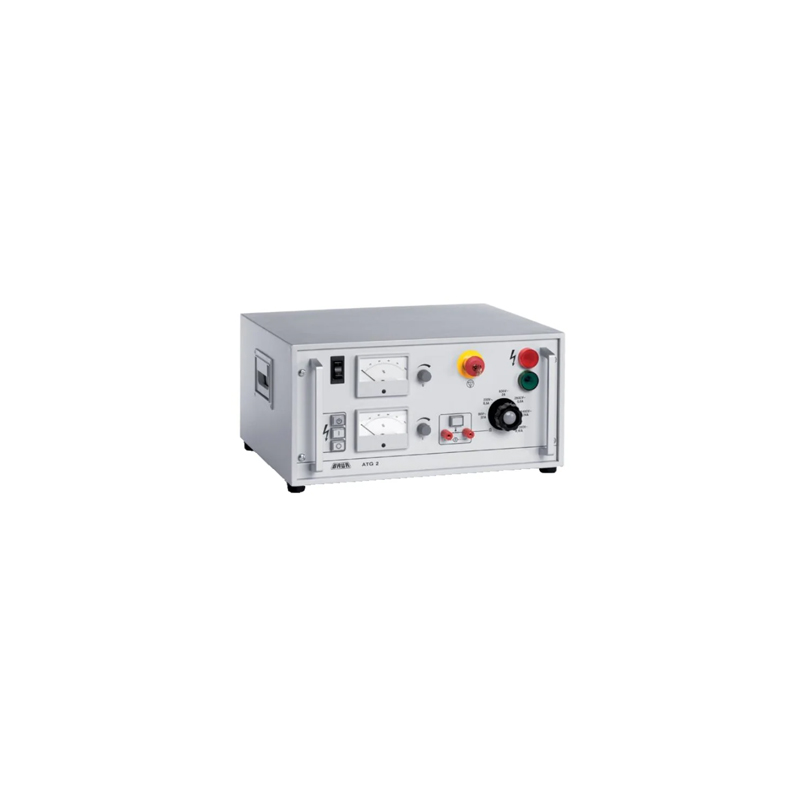

奥地利BAUR ATG 2电缆故障定位仪

使用ATG 2时，先在现场完成可靠接地，接好高压连接电缆与带鳄鱼钳的接地线，确认周围环境安全后再上电。根据故障电缆的电压等级，通过六档电压调节选好起始档位，并用电位计单独限制该级的电流与电压，随后开始烧穿。烧穿过程中可借助外部电阻计监测故障电阻的变化，当其降到低阻区间时即可停止。之后换用脉冲反射法仪器向电缆注入低压脉冲，根据反射波形读取故障距离，完成预定位。若需要更精确的位置，可再用声磁法在地面查找放电声响。整个流程把烧穿预处理与反射测量衔接起来，是处理高阻故障的经典路径。每个步骤都应有记录，便于后续复盘与经验积累。熟练的操作者往往能在短时间内把疑难故障转化为可定点目标。把流程标准化，有助于不同班组之间的一致协作。现场每一次成功定位，都是对这套方法的再次验证与巩固。

奥地利BAUR ATG 2电缆故障定位仪是专用于低压与中压配电网的烧穿电源设备，核心任务是在电缆发生高阻或间歇性故障时降低故障点的阻抗。它通过向故障点施加受控的高压与大电流，把原本难以用脉冲反射法定位的高阻故障转化为低阻故障，从而为后续精确定点创造条件。该仪器由奥地利BAUR公司研制，整机以两千三百伏安的漏磁变压器为核心，封装在标准十九英寸机箱内，最高可提供直流十千伏的烧穿电压。它既可独立使用，也能作为BAUR电缆故障定位系统中的一个功能模块。对于电力抢修和电缆运维单位而言，它是处理疑难电缆故障的重要预处理工具。在故障类型复杂、常规方法难以奏效的现场，这种设备能够显著提升定位效率，缩短停电时间。对于老旧小区、工业园区与地下管廊等电缆环境，它更是排查隐蔽故障的得力手段。把烧穿与定位有机结合，是电缆运维从被动抢修走向主动治理的重要体现。

ATG 2的工作原理是利用可控的高压电源对电缆故障点持续通电，使故障处的绝缘炭化、通道导通，从而把高阻或间歇性故障的阻值降到脉冲反射法可以识别的低阻水平。仪器内部采用带短路保护的漏磁变压器，最高输出直流十千伏，最大输出电流为三十二安培，最大功耗两千三百伏安。输出电压分为六个等级可调，并且每一级都可以通过电位计相互独立地限制电流与电压，使操作者能根据电缆类型精细匹配。借助这种分级调节，设备可针对不同的故障电阻采用最合适的烧穿策略。外部电阻计还能在烧穿结束后测定故障电阻，评估是否需要继续处理。整套机制把不可测的高阻故障变成了可测的低阻故障，这正是电缆故障预处理的关键思路。从物理上看，烧穿是利用故障点的局部发热改变其导电状态，使测量信号能够顺利往返。理解这一机理，有助于在现场更合理地设定档位与时间。

判断ATG 2烧穿是否成功，关键在于故障电阻是否降到脉冲反射法可识别的低阻水平。操作时可用外部电阻计在烧穿间隙测量故障电阻，当其数值进入低阻区间且趋于稳定，说明炭化通道已经形成。也可以尝试用脉冲反射仪观察反射波形，若原本微弱的反射变得清晰、故障距离可读，即表明预处理有效。此时便可停止烧穿，转入预定位与精定点环节，避免长时间通电造成电缆过热或损伤。若电阻下降缓慢或反复跳变，说明故障仍未稳定，可继续在低一档位维持或调整策略。把握停止时机，既能保证定位可行，也能保护电缆本体不受过度烧蚀。以测量数据为停止依据最为稳妥。记录每次烧穿的档位、时长与最终阻值，还能为同类故障积累处理经验。适可而止，是烧穿作业的重要原则。把停止判断建立在数据而非单纯经验直觉之上，得到的结果会更加可靠。

ATG 2把输出电压分成六个可调等级，并且每一级都可以通过电位计单独限制电流与电压，这种设计带来了明显的实用价值。不同电压等级与截面的电缆，其可承受的烧穿强度差别很大，分级调节让操作者能由低到高逐步试探，既避免一开始就施加过强电流损伤电缆，也能在需要时快速提升到十千伏处理顽固故障。每级独立限流则保证了即使负载突变，电流也被控制在安全范围，保护变压器与电缆。对于间歇性故障，还可以在不同档位间观察故障电阻的变化趋势，判断最佳处理窗口。这种精细调控能力，使同一台设备能够适配多种电缆工况。它体现了烧穿设备从粗放到可控的重要进步。对于经验不足的操作者，分级限流也提供了一道防错屏障。合理使用这些调节功能，是取得稳定烧穿效果的关键。从长远看，精细调控也有助于延长设备与电缆本身的使用寿命。

ATG 2主要面向低压与中压电网中难以直接定位的顽固故障，尤其是高阻故障和间歇性故障。这类故障的阻值很高，普通的低压脉冲法往往反射微弱甚至无法识别，而ATG 2通过烧穿把阻值降到低阻范围后，再用脉冲反射法就能清晰测得故障距离。它也适用于需要反复通电稳定闪络的复杂故障场景，帮助运维人员在抢修前先完成故障预处理。该设备对难以接近的电缆同样有效，可在不移动电缆本体的情况下实施烧穿。对于市政管网、厂区配线和变电站出线等场景中的疑难故障，它都能发挥作用。结合后续的声磁法定点，整套流程能够覆盖从预定位到精定点的完整环节。在春季雷雨与夏季负荷高峰等故障多发期，提前备好这类设备能明显加快恢复供电。它对提升配网可靠性的价值在多次实战中得到了验证。在故障多发季节，提前演练这套流程能让现场响应更加从容。

ATG 2围绕高压操作做了多层安全设计。设备带有短路保护，高压启动设有联锁装置，防止误碰高压端；超温时会自动关闭并发出声音警报，保障变压器不过热。它还配备自动放电设备，在停止输出后泄放电缆上的残余电荷，降低触电风险。机箱预留了带信号灯的外部紧急关闭装置连接插口，可在远处快速切断电源。在电气安全方面，设备符合DIN EN 50191这一针对高压试验场所的安全标准。标准配置包含三点五米高压连接电缆、二点五米电源电缆、三米带接地鳄鱼钳的接地电缆以及使用说明书，从接线到操作都有基本安全保障。规范的接地与紧急断电措施，是现场安全作业的前提。只有在安全联锁与接地都确认无误后，才允许进入高压通电环节。这些设计共同构成了对操作人员与设备的双重保护。把安全设计落到实处，比单纯追求烧穿速度更有意义，也更可持续。

操作ATG 2前必须确认接地可靠，接地电缆应使用标配的带鳄鱼钳连线并夹紧在合格接地点上，这是防止残余电荷伤人的基础。上电后严禁触碰高压连接端与电缆故障相，任何调整都应在断电并确认放电完成后进行。设备运行温度范围为摄氏零下二十度到正五十五度，储藏温度可到摄氏零下三十度到正七十度，应在允许范围内使用与存放。超温时仪器会自我保护停机，此时应排查通风与负载情况再恢复。远程紧急关闭装置应处于可用状态，遇到异常能立即切断电源。烧穿产生的气体与热量较多，现场还应保持通风并留意异味。把这些细节落实到位，才能在高电压环境下稳妥作业。定期校验联锁与放电回路，也能进一步降低长期使用的风险。安全意识与规范动作，永远比设备参数更重要。把制度约束与设备防护结合起来，才能把作业风险切实降到最低。

ATG 2与Syscompact 400虽然都出自奥地利BAUR的电缆故障产品体系，但定位不同：ATG 2是一台专门的烧穿电源，负责把高阻故障预处理成低阻故障；而Syscompact 400是一套便携式的预定位与精定位一体化系统，包含脉冲反射、冲击电压与声磁定点等完整功能。如果现场故障以高阻和间歇性为主、且已有脉冲反射类仪器，单独配置ATG 2做预处理即可；若需要从轻型移动作业到完整定点的一揽子能力，则应选择Syscompact 400之类的综合系统。两者也可组合使用，ATG 2作为系统中的一个模块。结合故障特征、已有装备与作业模式来决策，才能既补齐短板又避免重复投资。明确自身最薄弱的环节，是选型时最重要的依据。对于多数配网运维班组，先补齐烧穿能力往往能解决大量积压难题。对于大多数配网运维班组，先把烧穿这一短板补齐，往往能解决日常积压的大量疑难故障，带来的收益十分可观，值得重视。

ATG 2的电压与电流指标针对烧穿工况做了专门设计。直流输出电压最高可达十千伏，交流输出方面在六十伏与二百三十伏工频条件下分别给出对应的电流能力，直流输出则在八百伏、两点六千伏、六点四千伏与十千伏等不同电平下逐级提供电流。最大输出电流为三十二安培，最大功耗在短路状态下为两千三百伏安。负载电容上限为十微法，内部放电电阻为一百千欧，可在断电后安全泄放残余电荷。这样的参数组合足以应对大多数中压电缆的烧穿需求。了解这些数值，有助于操作者根据故障电缆的电压等级与长度选择合适的烧穿档位，避免因设置不当影响处理效果。在动手前核对参数，也是保障设备与电缆安全的基本步骤。把输出能力与实际故障相匹配，才能既高效又稳妥。充分理解这些输出能力，是安全高效地使用烧穿设备的重要前提。
