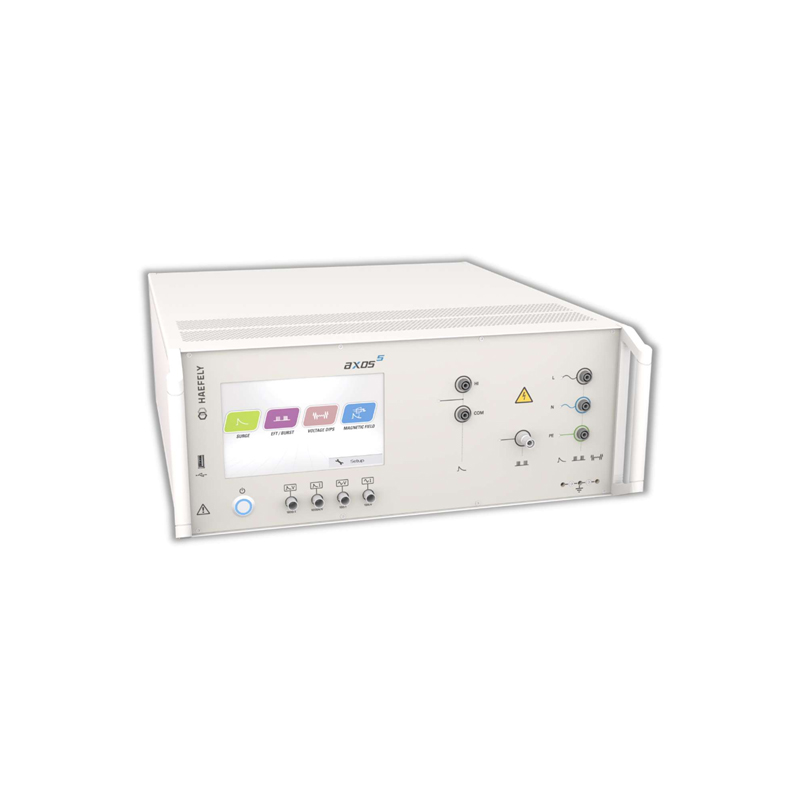

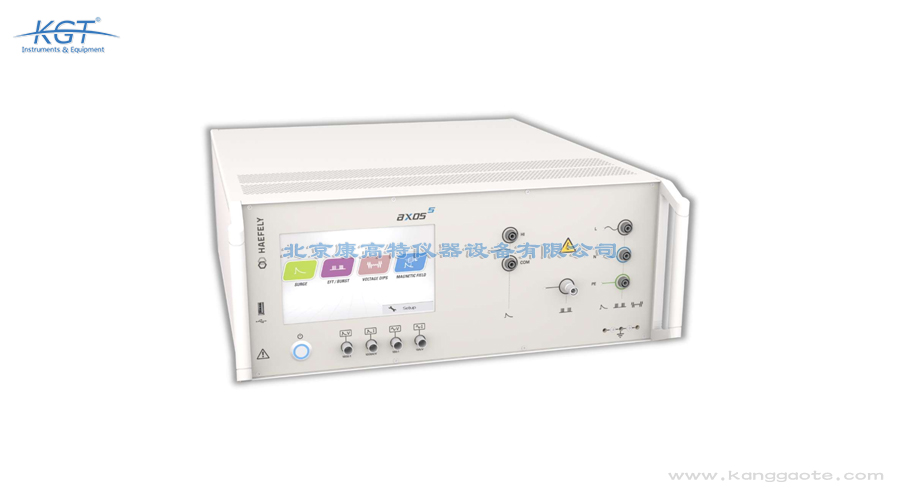

瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪

瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪的适用行业覆盖四大领域：一是电网、电厂等电力行业，可用于输配电设备的电磁兼容性能验证；二是通信行业，可满足通信、无线类设备的抗干扰性能测试需求；三是电气设备制造业，可用于各类低压电气、消费电子、工业电气产品的性能测试。 第一是电气产品合规测试与预兼容摸底测试，可在产品量产前完成性能验证，降低合规风险；第二是欧盟CE认证检测，其测试数据符合IEC标准要求，可支撑CE电磁兼容项目的认证申请；第三是产品研发调试与故障定位，可复现电磁干扰场景，辅助研发人员定位产品性能缺陷；第四是产品极限过载验证测试，可模拟极端电磁冲击场景，验证产品的可靠性阈值。 设备内置5kV浪涌、5kV脉冲群、多等级电压跌落测试功能，操作便捷安全，完全匹配各类场景的测试需求，测试流程符合IEC61000-4系列国际标准要求，测试结果具备行业公信力。

瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪是一款集成多类电磁兼容测试单元的一体化测试设备，核心参数包含5kV浪涌电压、2.5kA浪涌电流、5kV电快速瞬变脉冲群电压，内置AC 260V/16A、DC 220V/10A单相耦合去耦网络，支持4档电压跌落等级调节。 核心特点 它整合多款独立测试系统功能，支持手动/自动双测试模式，配备触摸屏、内置标准预设程序、可视化接线指引，搭配安全互锁回路、急停等安全功能，可实时监测测试数据，支持一键生成完整测试报告。 应用与用途 核心用途是满足多领域电磁兼容测试需求，可用于电气产品合规测试与预兼容摸底、CE认证检测、产品研发调试与故障定位、通信类设备电磁兼容检测、产品极限过载验证，覆盖电网、电厂、通信、电气设备制造业等领域，符合IEC61000-4系列多项国际标准，测试结果具备国际公信力。

一是接线不规范，未按照可视化接线指引连接被测设备、接地回路，导致测试脉冲注入异常、接地阻抗不匹配，会直接影响测试数据准确性；二是测试参数设置不符合IEC61000-4系列标准要求，浪涌电压、脉冲群电压、电压跌落等级等参数设置偏差，会导致测试结果不具备参考性；三是外部环境干扰，测试环境存在强电磁辐射源、供电回路波动较大，会干扰内置采集模块的监测精度；四是被测设备供电参数超出内置耦合去耦网络AC 260V/16A、DC 220V/10A的适配范围，会导致测试信号衰减异常。 接线完成后需对照接线指引逐项检查，确认接地电阻符合测试要求，供电回路稳定；优先调用内置的标准预设程序开展测试，自定义模式下需确认参数符合对应标准要求；测试环境需远离大功率电机、高频发射装置等强电磁源，测试前确认供电电压波动在允许范围内；测试前核对被测设备的供电参数，确保在耦合去耦网络的适配范围内；测试过程中可通过设备的实时监测功能查看脉冲波形、供电参数是否正常，若出现异常及时中断测试排查问题，即可保障测试结果的准确性，满足CE认证、合规测试等场景的精度要求。 AXOS5所强调的实时监测与标准预设程序，正是为了从源头抑制上

瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪的适用行业覆盖四大领域：一是电网、电厂等电力行业，可用于输配电设备的电磁兼容性能验证；二是通信行业，可满足通信、无线类设备的抗干扰性能测试需求；三是电气设备制造业，可用于各类低压电气、消费电子、工业电气产品的性能测试。 核心应用场景 第一是电气产品合规测试与预兼容摸底测试，可在产品量产前完成性能验证，降低合规风险；第二是欧盟CE认证检测，其测试数据符合IEC标准要求，可支撑CE电磁兼容项目的认证申请；第三是产品研发调试与故障定位，可复现电磁干扰场景，辅助研发人员定位产品性能缺陷；第四是产品极限过载验证测试，可模拟极端电磁冲击场景，验证产品的可靠性阈值。 适配性说明 设备内置5kV浪涌、5kV脉冲群、多等级电压跌落测试功能，操作便捷安全，完全匹配各类场景的测试需求，测试流程符合IEC61000-4系列国际标准要求，测试结果具备行业公信力。

使用瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪前，首先需确认被测设备的额定功率符合内置耦合去耦网络的参数要求，不得超出AC 260V/16A、DC 220V/10A的供电范围，避免过载损坏设备；需严格按照可视化接线指引完成接线，确保接地回路连接可靠，接线端无裸露、无松动，避免高压泄露风险。 测试前需确认安全互锁回路、故障警示灯、急停功能正常可用，测试过程中必须关闭设备防护门，严禁触碰接线端、测试端口等高压部位，严禁打开设备外壳；若测试过程中出现异常告警、被测设备故障等情况，需立即按下急停按键切断输出，待放电完成后再进行排查操作。 参数配置需匹配对应的IEC61000-4系列标准要求，若使用自定义测试模式，需确认浪涌电压、脉冲群电压、电压跌落等级等参数在设备标称范围内，不得超量程运行；测试过程中不得随意切断设备供电，避免数据丢失或设备损坏；测试完成后需等待设备完全放电后再拆除接线，确保操作安全。遵循上述规范可保障测试数据准确，测试过程安全，适配各类电磁兼容测试场景的需求。

一是接线不规范，未按照可视化接线指引连接被测设备、接地回路，导致测试脉冲注入异常、接地阻抗不匹配，会直接影响测试数据准确性；二是测试参数设置不符合IEC61000-4系列标准要求，浪涌电压、脉冲群电压、电压跌落等级等参数设置偏差，会导致测试结果不具备参考性；三是外部环境干扰，测试环境存在强电磁辐射源、供电回路波动较大，会干扰内置采集模块的监测精度；四是被测设备供电参数超出内置耦合去耦网络AC 260V/16A、DC 220V/10A的适配范围，会导致测试信号衰减异常。 接线完成后需对照接线指引逐项检查，确认接地电阻符合测试要求，供电回路稳定；优先调用内置的标准预设程序开展测试，自定义模式下需确认参数符合对应标准要求；测试环境需远离大功率电机、高频发射装置等强电磁源，测试前确认供电电压波动在允许范围内；测试前核对被测设备的供电参数，确保在耦合去耦网络的适配范围内；测试过程中可通过设备的实时监测功能查看脉冲波形、供电参数是否正常，若出现异常及时中断测试排查问题，即可保障测试结果的准确性，满足CE认证、合规测试等场景的精度要求。

瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪的电磁兼容测试参数覆盖三类主流测试需求：浪涌测试参数为1.2/50µs波形5kV浪涌电压、8/20µs波形2.5kA浪涌电流；电快速瞬变脉冲群测试电压最高可达5kV；电压跌落测试支持0%、40%、70%、80%四个等级调节，抗冲击电流大于500A。 硬件配置规格 内置单相耦合去耦网络参数为AC 260V/16A、DC 220V/10A，搭载触控操作屏，配置安全互锁回路、故障警示灯、物理急停按键，内置数据采集模块可实时采集浪涌脉冲、被测设备供电侧的电压与电流数据。 功能规格 支持手动/自动双测试模式，内置对应国际标准的预设测试程序，提供可视化测试接线指引，配套软件支持测试参数配置，测试完成后可一键导出包含测试参数、接线方案、测试结果的完整报告。 标准规格 完全符合IEC61000-4-4、IEC61000-4-5、IEC61000-4-11等6项IEC国际电磁兼容标准，可覆盖电网、通信、电气制造等行业的主流测试需求。

瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪完全符合IEC 61000系列电磁兼容国际标准，具体覆盖6项核心测试标准：对应电快速瞬变脉冲群测试功能的IEC61000-4-4、对应浪涌组合波测试功能的IEC61000-4-5、IEC61000-4-8、IEC61000-4-9、对应交直流电压跌落/中断测试功能的IEC61000-4-11与IEC61000-4-29。各项测试波形、输出参数、测试流程均严格遵循标准条款要求，无需额外适配改造即可直接开展标准化测试。 所有测试功能的参数、流程完全符合上述标准要求，测试数据可支撑欧盟CE认证等国际合规检测需求，测试结果具备行业公信力，可适配电网、电厂、通信、电气设备制造等行业的标准化测试需求，覆盖预兼容摸底、研发调试、合规验证等全场景测试要求。 依托稳定的参数与完整的报告能力，AXOS5所生成的测试记录可直接作为产品电磁兼容符合性判定的依据，帮助企业在产品上市前及时发现抗扰度方面的短板并指导整改，从而缩短认证周期、降低反复送测的成本。

使用瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪前，首先需确认被测设备的供电参数与内置耦合去耦网络的适配性，匹配AC 260V/16A、DC 220V/10A的参数范围，之后按照设备提供的可视化测试接线指引完成被测设备、供电回路、接地回路的接线，确认接线牢固无裸露，关闭设备防护门，确认安全互锁回路正常触发。 根据测试需求选择操作模式，常规标准化测试可选择自动模式，直接调用内置的对应IEC61000-4系列标准的预设程序，无需额外配置参数；自定义测试可选择手动模式，通过触摸屏或配套软件设置浪涌电压、脉冲群电压、电压跌落等级等参数，确认测试次数、间隔等逻辑设置无误。 启动测试后，设备自动执行测试流程，全程可通过屏幕实时查看浪涌脉冲波形、被测设备的电压电流数据，若出现异常可触发急停功能中断测试；测试完成后，设备自动汇总所有测试数据，点击即可一键生成包含测试参数、接线方案、测试结果的完整测试报告，测试流程完全符合国际标准要求，可适配CE认证、研发调试、合规测试等多场景需求。

瑞士HAEFELY(哈弗莱) AXOS5多功能综合测试仪是一款集成多类电磁兼容测试单元的一体化测试设备，核心参数包含5kV浪涌电压、2.5kA浪涌电流、5kV电快速瞬变脉冲群电压，内置AC 260V/16A、DC 220V/10A单相耦合去耦网络，支持4档电压跌落等级调节。 它整合多款独立测试系统功能，支持手动/自动双测试模式，配备触摸屏、内置标准预设程序、可视化接线指引，搭配安全互锁回路、急停等安全功能，可实时监测测试数据，支持一键生成完整测试报告。 核心用途是满足多领域电磁兼容测试需求，可用于电气产品合规测试与预兼容摸底、CE认证检测、产品研发调试与故障定位、通信类设备电磁兼容检测、产品极限过载验证，覆盖电网、电厂、通信、电气设备制造业等领域，符合IEC61000-4系列多项国际标准，测试结果具备国际公信力。 与逐台配置单一功能测试设备相比，AXOS5将多种电磁兼容测试能力合于一身，既节省试验台空间，又避免了多设备之间的接线与同步问题，特别适合预算有限且需覆盖多标准的中小型实验室与生产企业质检部门。
