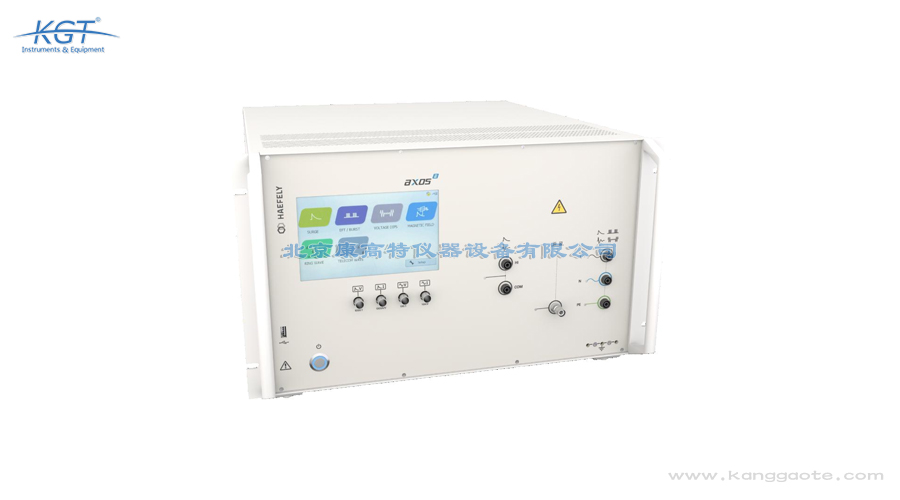

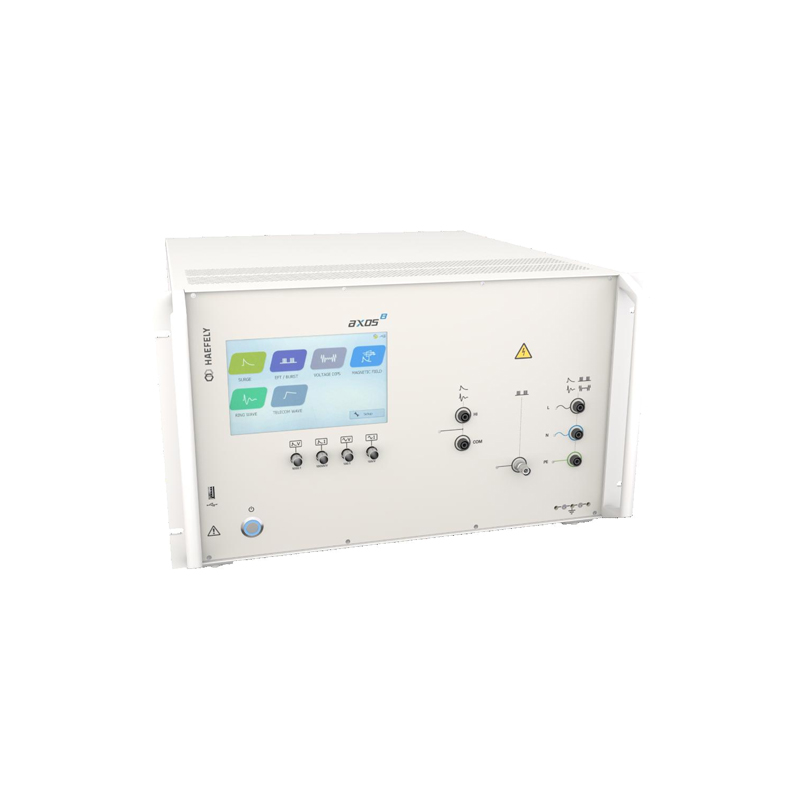

瑞士HAEFELY(哈弗莱) AXOS8多功能综合测试仪

AXOS8多功能综合测试仪的测试精度由多项量化指标约束，可为抗扰度结论提供可靠依据。电快速瞬变脉冲群输出电压精度为±10%，脉冲上升时间5ns（容差±30%），脉冲持续时间在50Ω负载下为50ns（容差±30%）。组合波雷击浪涌输出电压精度同样为±10%，短路电流精度±10%，电压波上升时间1.2μs、电流波上升时间8μs，半峰值持续时间分别为50μs与20μs。瑞士HAEFELY(哈弗莱)为浪涌峰值电压提供BNC分压1000:1监测输出与三位数字显示，便于现场复核。相位同步支持0～359°以1°步进可调，脉冲计数可预设1～1000次或无限输出。规范接线、调用标准预设程序并在稳定环境中测量，是保证这台多功能综合测试仪数据准确、可溯源的关键所在。在电快速瞬变脉冲群项目中，输出电压于同轴输出端口标称精度为±10%，脉冲持续时间在1000Ω负载下延长至50至115ns，体现负载特性对波形的影响。为确保结果可信，仪器要求耦合去耦网络选型与被测设备供电严格匹配，接线须遵循可视化指引以降低注入损耗。该多功能综合测试仪还以实时监测核对供电侧电压电流，使异常波形能被及时识别，从而把系统误差控制在可接受

AXOS8多功能综合测试仪的核心参数覆盖整机与专项测试两个层面，便于用户全面评估其性能边界。整机方面，设备控制供电为85～264V、50/60Hz，配备7英寸800×480分辨率24位彩色触控屏并带USB接口，远程通讯采用RJ45以太网，测试程序存储无上限，整机重量30kg，外形为22英寸6U机架式。专项方面，电快速瞬变脉冲群输出电压0.2～5.0kV、输出阻抗50Ω、上升时间5ns；组合波雷击浪涌输出电压0.2～7.0kV、短路电流0.1～3.5kA、输出阻抗2Ω。仪器还提供37针D-Sub扩展接口、BNC同步输入以及5V TTL触发与启停接口，便于外接耦合去耦网络与升压变压器，满足实验室与产线对这台多功能综合测试仪的集成需求。瑞士HAEFELY(哈弗莱)在规格上兼顾了测试广度与工程实用。在电快速瞬变脉冲群项目上，脉冲极性支持正向、负向与交替，重复频率覆盖1Hz至1MHz，单组脉冲群时长10μs至1s、间隔周期1ms至10s，总测试时长最长可达1000分钟并支持无限连续运行。组合波雷击浪涌则具备0至359°以1°步进的相位同步能力，脉冲计数可预设1至1000次或无限输出，峰值电压经B

瑞士HAEFELY(哈弗莱) AXOS8多功能综合测试仪全面满足IEC 61000-4系列电磁兼容标准。其电快速瞬变脉冲群符合IEC/EN 61000-4-4，浪涌组合波对应IEC 61000-4-5，脉冲磁场对应IEC 61000-4-8/9，工频磁场与电压跌落中断对应IEC 61000-4-11/29，整体覆盖IEC 61000-4-4/5/8/9/11/29。各项波形、输出参数与测试流程均依据标准条款设计，内置标准预设程序可直接调用，无需额外适配。测试结果由软件生成含参数、接线与判定的报告，满足电气与无线产品CE认证、预合规及研发调试对标准化EMC抗扰度检测的要求，提升国际互认度。电快速瞬变脉冲群输出电压0.2至5kV，脉冲重复频率1Hz至1MHz，支持标准、连续与随机脉冲模式，上升时间5ns，适配各类电气产品的EFT/Burst抗扰度试验。

AXOS8多功能综合测试仪全面满足IEC 61000-4系列电磁兼容抗扰度标准，覆盖电气与无线产品的主流试验项目。其中电快速瞬变脉冲群符合IEC/EN 61000-4-4第2、3版，组合波雷击浪涌对应IEC/EN 61000-4-5第2、3版，脉冲磁场与工频磁场涉及IEC 61000-4-8/9，电压跌落与中断对应IEC 61000-4-11/29，整体覆盖IEC 61000-4-4/5/8/9/11/29。各项波形的输出参数与测试流程均依据标准条款设计，仪器内置标准预设程序可直接调用，无需额外适配。瑞士HAEFELY(哈弗莱)确保测试数据与判定结构满足CE认证与预合规要求，提升国际互认度。借助这台多功能综合测试仪，研发与认证环节均可按照统一标准条款开展抗扰度验证，减少因设备差异带来的结果偏差。标准预设程序把条款要求的电压等级、重复频率与判定准则固化到软件中，工程师调用即可获得可比对的试验条件，避免手工设置引入的合规风险。对于电压跌落与中断项目，仪器按IEC 61000-4-11/29设定跌落幅值与持续时间，复现电网异常对设备的影响。该多功能综合测试仪以标准对齐的设计思路，让用户在一次

使用瑞士HAEFELY(哈弗莱) AXOS8多功能综合测试仪时，先依被测设备供电参数选择内置单相耦合去耦网络AC 260/16A或DC 220/10A，按可视化接线指引完成接线并确认安全互锁回路正常。通过7英寸触控屏选择手动或自动模式，自动模式直接调用对应IEC 61000-4标准的预设程序，手动模式自行设定脉冲群电压、重复频率、浪涌等级与电压跌落参数。启动后仪器按设定生成波形并实时监测被测设备供电侧电压电流，异常可经急停立即终止，测试完成后一键生成包含测试参数、接线配置与判定结果的完整报告，全程符合标准安全规范。内置单相耦合去耦网络AC 260/16A（DC 220/10A），可扩展浪涌、振铃波、通讯波、电压跌落等功能，37针D-Sub接口可外接耦合去耦网络与升压变压器。

AXOS8多功能综合测试仪适用于多种电磁兼容检测场景，覆盖产品从研发到认证的全生命周期。在电气产品合规与预合规测试中，它可完成脉冲群、浪涌、振铃波、通讯波及交直流电压跌落等抗扰度项目；在CE认证检测中，其标准预设程序直接对应IEC 61000-4系列条款。产品研发阶段可借助该设备开展EMC问题故障定位调试，通信与无线设备也能在其上完成电磁兼容检测。瑞士HAEFELY(哈弗莱)还支持产品余量破坏性过压测试，用以评估样机极限耐受能力。无论是实验室研发、第三方认证还是工厂产线，这台多功能综合测试仪都能以手动与自动双模式、可视化接线指引与一键报告，帮助企业在设计早期暴露缺陷、缩短整改周期。在第三方检测机构，单台设备即可覆盖多类委托样品的抗扰度套餐，减少设备切换与排期冲突；在工厂产线，自动模式配合远程启停可嵌入出厂检验节拍。该多功能综合测试仪以场景适配的灵活性，成为研发、认证与制造环节的共用电磁兼容平台，保护用户的前期投入。

瑞士HAEFELY(哈弗莱) AXOS8多功能综合测试仪是将多种独立电磁兼容测试单元集成为一套经济型解决方案的一体化设备，核心用途是对电气与无线产品开展电快速瞬变脉冲群、浪涌、振铃波、通讯波与电压跌落等抗扰度测试。该仪器满足IEC 61000-4-4/5/8/9/11/29等多项标准，内置单相耦合去耦网络AC 260V/16A、DC 220V/10A，配备彩色触摸屏与RJ45远程控制，并可扩展浪涌、振铃波、通讯波、电压跌落与脉冲磁场等功能，是研发、认证与预合规电磁兼容检测的集成测试平台，覆盖多类产品的抗扰度验证。AXOS8满足IEC 61000-4-4/5/8/9/11/29等多项电磁兼容标准，集多种抗扰度测试单元于一体。电快速瞬变脉冲群输出电压0.2至5kV，脉冲重复频率1Hz至1MHz，支持标准、连续与随机脉冲模式。

使用瑞士HAEFELY(哈弗莱) AXOS8多功能综合测试仪须严格执行安全规范。仪器配置全链路安全互锁回路，回路断开即立即终止测试，并设故障警示灯与急停功能，操作前须确认互锁与警示状态正常、防护门关闭。被测设备供电须匹配内置耦合去耦网络AC 260/16A、DC 220/10A范围，严禁超量程输出以免损坏。高压测试端口与接线端子在运行中存在危险电压，严禁触碰；外部启停、触发与同步接口为5V TTL或BNC，布线须避免与高压线并行引入干扰。测试完成后待放电再拆线，确保人员与设备安全，防止高压触电与误动作。具备5kV电快速瞬变脉冲群、7kV浪涌组合波、7kV通讯波、7kV振铃波及交直流电压跌落中断能力，功能覆盖电气产品合规与预合规测试的多种抗扰度项目。

使用AXOS8多功能综合测试仪时，应先依据被测设备供电参数选配内置单相耦合去耦网络（交流264V/16A或直流最高220V/10A），按可视化接线指引完成连接并确认安全互锁回路正常。通过7英寸触控屏选择手动或自动模式：自动模式直接调用对应IEC 61000-4标准的预设程序，手动模式自行设定脉冲群电压、重复频率、浪涌等级与电压跌落参数。启动后仪器按设定生成波形并实时采集被测设备供电侧电压电流，异常时可经急停立即终止。瑞士HAEFELY(哈弗莱)在软件中提供标准、连续、真实工况与随机等多种脉冲群工作模式，单组脉冲群时长10μs～1s、间隔1ms～10s、总时长最长1000分钟。测试完成后一键生成含参数、接线与判定的完整报告，这台多功能综合测试仪由此显著提升现场操作效率。在自动模式下，工程师无需逐项输入参数即可按标准条款完成全套抗扰度流程，大幅缩短配置工时；手动模式则适合余量探索与故障复现等定制化试验。外部启停与触发均通过5V TTL接口实现，可并入产线自动化节拍远程启停预设序列。该多功能综合测试仪凭借清晰的操作层级，使新手上手与资深工程师精细调参都能在同一界面完成。

AXOS8多功能综合测试仪采用22英寸6U标准机架式结构，整机外形尺寸宽45×高27×深50厘米，重量30kg，适合固定在测试台或标准机柜中集中部署。其紧凑形态源于将脉冲群、浪涌、振铃波、通讯波与电压跌落等多套发生单元高度集成于单台主机，相比分散布置多台独立发生器，显著节省实验室与产线空间。设备控制供电兼容85～264V、50/60Hz宽输入，无需额外稳压即可接入常规市电。瑞士HAEFELY(哈弗莱)在有限体积内保留了37针D-Sub扩展、BNC同步与多种TTL接口，兼顾集成度与可扩展性。该多功能综合测试仪以机架式形态兼顾搬运便利与长期稳定运行，适合需要频繁移动或固定安装并行的电磁兼容检测场合。整机三十千克的重量在同类集成设备中处于较轻水平，单人即可协助就位与机柜安装，降低部署人力成本。六U高度与标准机架兼容，可直接嵌入既有测试机柜而无需改造承重结构。该多功能综合测试仪以集约化体积承接多项目测试，为空间受限的实验室与现场检测提供切实可行的电磁兼容解决方案。
