BM5200 5KV绝缘电阻测试仪

BM5200 5KV绝缘电阻测试仪通过屏蔽端与保险端两项设计抑制表面泄漏带来的干扰。屏蔽端将被试品表面的漏电流通过独立回路引出，使其不进入测量通道，从而让读数更贴近体积绝缘电阻的真实值。 保险端同样用于降低表面漏电流的影响，减少绝缘电阻测试中因表面脏污、潮湿而产生的错误测量，使结果更可信。对于长电缆、套管等大表面积设备，正确启用屏蔽是获得稳定读数的关键。 在电磁环境复杂的工业区，BM5200 5KV绝缘电阻测试仪符合IEC 61326的电磁兼容要求，能够在一定强度的干扰下维持测量稳定，配合屏蔽连接，可进一步削弱环境与被试品表面因素对绝缘读数的叠加影响。 在潮湿雨季或污秽环境测量套管与绝缘子时，启用屏蔽端往往能显著改善读数的稳定性，让BM5200 5KV绝缘电阻测试仪的判定更可靠，避免因表面泄漏造成对绝缘状态的错误评价。

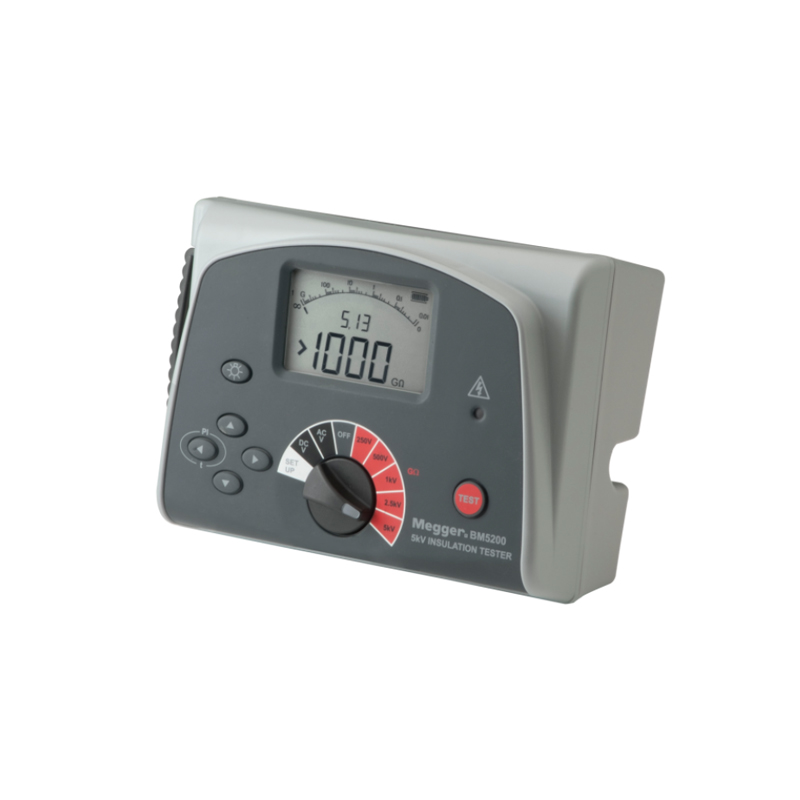

BM5200 5KV绝缘电阻测试仪是美国Megger推出的一款由蓄电池供电的绝缘电阻测试设备，兼具数字与模拟双重显示，用于对开关柜、电缆、变压器与旋转电机等电气设备施加直流高压，测量其绝缘电阻，是电力与工业维护中的常用仪表。 该仪器提供五个电压等级，分别为二百五十伏、五百伏、一千伏、二千五百伏与五千伏，能够覆盖从低压配电到高压设备的不同测试需要。其结构轻便结实，重量仅一点四五公斤，便于在变电站、厂房与轨交沿线等现场携带使用。 BM5200 5KV绝缘电阻测试仪设有绝缘、极化指数与可变计时三种测试模式，并具备高压警告、自动放电与残留电压显示等安全措施，适合在定期预防性试验与交接验收中开展规范化的绝缘评估。 在配电室、发电机组与牵引变电所的例行维护中，BM5200 5KV绝缘电阻测试仪以一致的测试条件支撑绝缘趋势管理，帮助运维方在故障发生前发现隐患，降低非计划停电的概率，提升供电可靠性。

BM5200 5KV绝缘电阻测试仪在电磁兼容方面符合IEC 61326标准，意味着其在规定电磁环境下的工作稳定性与抗扰度满足相应要求，适合在工业与电力现场使用。设备的安全防护标注为CAT III 600V，适用于配电装置及其下游回路的测试等级。 除电磁兼容与过压类别外，公开资料中未列出该仪器遵循的更多具体国家标准或国际标准编号，相关认证细节应以设备随附的正式技术文件与检测报告为准。用户在正式投用前，可结合现场检定确认其实际表现满足本单位试验规程。 将IEC 61326与CAT III 600V两项指标作为选型参考，有助于判断BM5200 5KV绝缘电阻测试仪是否适配目标现场的电磁环境与过压类别，从而做出稳妥的配置决策。 在工程验收与第三方检测中，援引IEC 61326与CAT III 600V等公开指标，有助于BM5200 5KV绝缘电阻测试仪的测试结论获得各方认可，也便于在不同单位之间实现方法对齐，减少测试方法争议。

BM5200 5KV绝缘电阻测试仪适用对象覆盖多种电气设备。它可用于开关柜、电缆、变压器与旋转电机的绝缘电阻测量，服务于电网、电厂与轨道交通等行业的日常维护与状态评价。 在定期预防性试验中，该仪器帮助判断绝缘材料是否受潮、脏污或老化；在新建或大修后的交接验收中，则用于确认设备投运前的绝缘水平是否达标。其五千伏的最高测试电压，使其也能胜任部分中高压设备的绝缘验证。 对于分布在户外的电缆线路与杆塔设备，BM5200 5KV绝缘电阻测试仪凭借轻便机身与蓄电池供电，可在无外接电源的条件下完成现场测量，适应流动巡检与应急检测的需要。 将绝缘电阻读数与历次数据建立对比曲线，可观察设备绝缘随季节湿度与运行年限的变化规律，使BM5200 5KV绝缘电阻测试仪成为状态检修的量化依据，指导检修时机的安排，提升绝缘预判能力。

BM5200 5KV绝缘电阻测试仪的工作原理是向被测绝缘体施加直流高压，测量流经其中的微弱泄漏电流，再由内部电路换算为绝缘电阻值。仪器短路电流约为一点四毫安，配合稳定的高压源，可在带分布电容的被试品上获得可靠的读数。 为抑制表面泄漏对结果的干扰，仪器设有屏蔽端，可将被试品表面的漏电流分流，使测量更贴近体积绝缘电阻的真实水平。极化指数模式则通过对比一分钟与十分钟的吸收比特征，反映绝缘的整体受潮与老化状态。 测试结束后，BM5200 5KV绝缘电阻测试仪内置的放电电路会自动泄放被试品上的残余电荷，并在屏幕上显示残留电压，避免操作人员触碰带电端子，构成从加压到放电的闭环安全流程。 对于带有较长电缆或较大分布电容的被试品，稳定的短路电流与自动放电能缩短充电与放电占用的时间，让BM5200 5KV绝缘电阻测试仪在现场更高效地完成多点测量，减少等待与手动放电的环节。

BM5200 5KV绝缘电阻测试仪的关键参数决定了其适用边界。测试电压提供二百五十、五百、一千、二千五百与五千伏五档，测试电压精度在千伏以下为百分之十、千伏及以上为百分之五，绝缘电阻精度随量程与电压不同而分级给出。 仪器的短路电流约为一点四毫安，最大负载电容五微法，电压测试可兼顾高达六百伏的交流或直流。其测试频率范围四十五至六十五赫兹，符合工频环境使用；整机尺寸二百二十乘一百一十五乘一百六十三毫米，重量一点四五公斤，便于携带。 在电磁兼容方面符合IEC 61326标准，安全防护为CAT III 600V，最高适用海拔二千米，适合大多数平原与丘陵地区的现场绝缘检测任务。 了解上述参数的实际含义，有助于操作人员正确选用电压档并合理解读读数的边界与精度，使BM5200 5KV绝缘电阻测试仪在各类被试品上都能测得可信、可比的绝缘数据。

操作BM5200 5KV绝缘电阻测试仪时，先根据被试品的额定电压选择合适的测试档位，仪器在数字与模拟屏上给出当前设置，确认无误后启动测试，即可读得绝缘电阻数值并观察吸收过程。 该仪器支持绝缘、极化指数与可变计时三种模式。极化指数模式适合评估绝缘老化，可变计时模式的测试时间可由用户自定义，默认一分钟，最长可设十九分五十秒，便于针对不同被试品设定所需的加压时长。 测试完成后，BM5200 5KV绝缘电阻测试仪会自动放电并持续显示残留电压，待电压降至安全范围后再拆线。全过程由屏幕引导，配合高压警告，使即便经验有限的作业人员也能按规范完成一次完整的绝缘试验。 熟练后可把常用被试品的电压档与计时设定形成习惯，配合屏幕引导，BM5200 5KV绝缘电阻测试仪能在短时间内完成一组标准化测量，提升班组的整体作业效率与一致性。

判定BM5200 5KV绝缘电阻测试仪的结果，首先看绝缘电阻读数是否落在合理范围。仪器的绝缘量程为一百千欧至一太欧，覆盖从明显不合格到极高阻值的宽广区间，可据被试品的电压等级与历史数据判读。 极化指数模式给出的吸收比信息，比单一瞬时电阻更能反映绝缘受潮与老化趋势：若指数偏低，往往提示绝缘整体状态不佳。测试结束后显示的残留电压，则是判断能否安全拆线的重要依据，必须等待其降至安全水平。 结合本次读数与同设备历史值、同批次值横向比较，能够对绝缘状态作出倾向性结论。当阻值显著下降或极化指数异常时，应安排复测并核查接线与屏蔽，排除干扰后再作处理决定。 把阻值、极化指数与残留电压一并记入试验单，BM5200 5KV绝缘电阻测试仪的结果即可形成完整的证据链，支撑后续的数据分析、趋势研判与责任追溯，满足质量管理要求。

与传统的手摇式兆欧表相比，BM5200 5KV绝缘电阻测试仪的优势在于数字化与自动化。它同时具备数字与模拟显示，既有精确读数也有直观的指针趋势，电压选择涵盖五档且操作简便，不必依赖手摇转速维持电压稳定。 仪器在测试完成后自动放电并显示残留电压，配合高压警告与回路自动放电，显著降低了人为疏忽带来的触电风险。其极化指数与可变计时模式，能够给出比单一瞬时读数更丰富的绝缘诊断信息，这是普通兆欧表难以实现的。 在安全防护上，BM5200 5KV绝缘电阻测试仪标注CAT III 600V安全级别，适用于配电板及其下游回路等场景，整体安全性与功能性都明显强于简易绝缘表。 对于需要出具规范化试验报告的场景，自动放电与极化指数等特性让BM5200 5KV绝缘电阻测试仪的输出更易被审核方采信，减少人为读数与记录带来的偏差，提高报告的规范程度。

使用BM5200 5KV绝缘电阻测试仪时，必须重视高压安全。仪器在测试中输出最高五千伏直流，屏上的高压警告与放电提示应被严格遵守，未确认残留电压归零前不得触碰端子或引线。 屏蔽端用于排除表面泄漏，测量脏污或受潮表面的大尺寸被试品时应正确连接，否则读数会偏小而误判。仪器由八节五号电池供电，连续使用约五小时，出车前需确认电量，长期存放建议取出电池。 设备操作温度为零下二十摄氏度至零上五十五摄氏度，绝缘保护等级为IP40，虽能应付一般现场，但在扬尘积水环境中仍应注意防护，避免显示屏与接口受损影响测量。 长期停用的仪表应存放于干燥通风处并取出电池，定期通电自检与校准，确保BM5200 5KV绝缘电阻测试仪在紧急抢修等关键时刻处于可用状态，不因长期搁置而出现性能下降或无法开机，保障应急响应的及时性。
