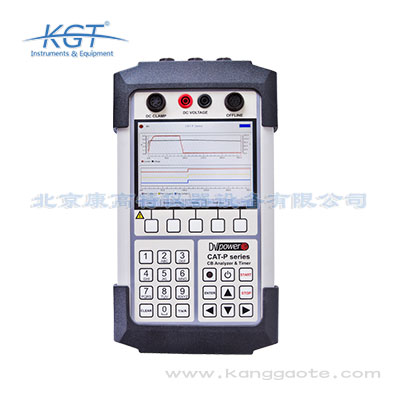

瑞典DV Power CAT-P 手持式断路器机械特性分析仪

瑞典DV Power CAT-P 手持式断路器机械特性分析仪的型号为CAT-P，归属断路器机械特性测试仪品类，整机重量仅1.8kg，搭载6.5寸1024*768分辨率触摸屏，支持戴绝缘手套操作。测试参数方面，分合闸线圈电流测试采样率达1MHz，测试量程0-20A，精度±0.5%FS；速度特性测试范围0-20m/s，精度±0.1%FS，适配直线、角度、霍尔三类传感器；行程特性测试范围0-1000mm，精度±0.2mm；储能电机电压测试量程0-300V，电流测试精度±0.5%FS。功能参数方面，内置大容量存储最大可存储10万组以上测试数据，支持Excel、PDF格式报告导出，适配10~500kV及以上电压等级的真空、SF6、GIS组合电器、少油断路器，工作温度范围为-20℃~60℃，支持MODBUS-RTU、MQTT通讯协议，自带DC20A输出接口可直接为断路器分合闸线圈、储能电机供电。

瑞典DV Power CAT-P 手持式断路器机械特性分析仪与传统台式同类设备相比，最突出的技术特点是高集成度与便携性，整机采用轻量化手持设计，无需携带沉重的主机箱，大幅降低现场作业的搬运负担。其次是供电集成优势，设备内置两节三点七伏、二千九百毫安时可充电锂离子电池，可连续正常使用约八小时，并支持九十至二百六十四伏交流宽幅供电与外部十二伏直流供电，无需额外配置外接供电电源，减少现场接线复杂度与设备携带量。现场适配性方面，五点七英寸触摸屏支持戴绝缘手套操作，符合电力现场安全作业规范，防尘抗干扰的设计可适配各类复杂作业环境。其多通道同步采集与多达四条曲线重叠对比的功能，也比传统设备的现场数据处理效率更高，便于在现场快速发现潜在缺陷。此外，设备提供主断口三个时间通道，可一次性完成三相断口的操作时间测量，并支持分闸、合闸、合分、分合、分合分等丰富操作顺序，配合直流电压电流测量与线圈状态记录，能够更完整地刻画断路器动作全过程的电气与机械特征。相比需要多台仪表组合的台式方案，这种一体化手持设计在变电站狭窄空间与高处汇控柜旁作业时优势尤为明显，显著缩短了单次检测的准备与收尾时间。

瑞典DV Power CAT-P 手持式断路器机械特性分析仪的核心工作原理是通过高精度多通道采集模块，同步采集多维度测试信号，经内置算法计算得到断路器各项机械特性参数。设备自带DC20A输出接口可直接为断路器分合闸线圈、储能电机供电，无需外接额外供电设备，测试过程中设备以1MHz的高采样率采集分合闸线圈的瞬态电流波形、储能电机的电压电流信号，同时通过外接的直线、角度或霍尔传感器采集断路器动触头的位移、速度信号，内置算法基于上述信号自动计算分合闸时间、三相同期差、弹跳时长、行程、分合闸速度等关键参数，测试过程中可实时展示各项波形与数据，测试完成后数据可直接存储至设备内置存储空间，也可离线导出分析，测量流程符合专业电力检测设备通用技术要求，测试结果准确度与可靠性满足电网、电厂的运维检测要求。

瑞典DV Power CAT-P 手持式断路器机械特性分析仪是瑞典DV POWER推出的专业手持式断路器机械特性测试仪，面向电力运维场景研发，采用轻量化手持机身设计，搭载高精度采集模块，是针对高低压断路器性能检测的专用设备。它的核心用途是精准完成断路器的性能检测与故障研判，可精准检测分合闸时间、同期、弹跳、行程等多项断路器关键机械参数。设备支持现场数据采集、波形展示与离线数据分析，还可配合专用软件完成测试结果分析，能够记录并重叠展示多达四条曲线，通过对比已有实验结果在现场快速分析出潜在缺陷。这款设备适配高压开关柜、变电站等电力运维场景，防尘抗干扰，操作简洁，可高效完成高低压断路器性能检测与故障研判工作。设备还具备在线分闸监控测试与离线测试两种工作模式，既能对运行中的断路器开展不停电的状态监测，也能在检修停役期间完成全面的机械特性试验，配合专用分析软件还可评估变电站蓄电池状态，为运维单位制定检修策略与预判设备隐患提供量化支撑。

瑞典DV Power CAT-P 手持式断路器机械特性分析仪的适用行业以电网、电厂为主。典型应用场景包括高压开关柜运维检测，可针对10kV、35kV等电压等级的柜内真空断路器开展快速性能校验；其次是变电站电力运维检测，可覆盖户外变电站内110kV、220kV、500kV及以上电压等级的SF6断路器、GIS组合电器断路器、少油断路器的常规巡检与定检；还可用于高低压断路器性能检测，针对新安装断路器开展投运前的性能核验，以及高低压断路器故障研判，当断路器出现拒动、误动等故障时，可快速检测各项参数定位故障原因。设备具备防尘抗干扰能力，工作温度覆盖-20℃~60℃，触摸屏支持戴绝缘手套操作，可适配极寒、高温、高湿、强电磁干扰等各类复杂现场作业环境。

使用瑞典DV Power CAT-P 手持式断路器机械特性分析仪时，首先需严格遵守电力现场作业安全规范，测试前必须确认待测试断路器处于断电隔离状态，无带电风险后才可开展接线操作。接线过程中需确认输出接口的连接与断路器分合闸线圈、储能电机的额定参数匹配，避免过载损坏设备或断路器配件，传感器安装需牢固贴合断路器的动触头联动结构，避免测试过程中松动导致行程、速度测试数据失真。测试过程中必须佩戴合格的绝缘手套，设备触摸屏支持戴绝缘手套操作无需摘下，符合现场安全要求。虽然设备具备防尘抗干扰能力，但仍需尽量远离大功率运行设备等强电磁干扰源，避免影响测试精度。设备的工作环境温度需保持在摄氏零下十度到五十五度范围内，测试完成后必须先关闭设备的输出功能，再拆除所有接线，避免感应电压造成安全隐患或损坏设备。

瑞典DV Power CAT-P 手持式断路器机械特性分析仪在电气安全与电磁兼容方面符合多项国际通用规范。设备的安全要求符合低压指令对应的电气测量设备安全标准，该标准对测量、控制和实验室用电气设备的绝缘、耐压、防触电等提出明确要求，可保障现场操作人员的人身安全。电磁兼容方面符合相关国际通用标准要求，确保设备在变电站等强电磁环境中工作时，自身不受干扰且不对周边设备产生超标影响。在安装类别与污染等级方面，设备按二类安装、污染等级二的设计要求进行考核，适配工业现场常见的电气环境。此外其设计与测试流程也参照北美相关电气安全标准的要求，使设备在不同地区的合规检测作业中均可正常使用，检测结果具备跨区域的可比性。在绝缘性能方面，设备按二类安装、污染等级二的要求设计，配合相应的绝缘与耐压考核，可适应开关室、户外变电站等存在感应电压与污秽风险的现场。其电磁兼容设计确保在大电流母线、隔离开关操作产生的瞬态骚扰下仍能稳定采集，不会因为现场干扰而出现数据异常。综合这些合规要求，设备的检测流程与输出结果能够纳入电力行业的预防性试验与状态评价档案，具备良好的可追溯性与横向可比性。

选用瑞典DV Power CAT-P 手持式断路器机械特性分析仪时，首先需关注核心测试精度指标，分合闸线圈电流测试精度±0.5%FS、速度测试精度±0.1%FS、行程测试精度±0.2mm的参数表现，可满足绝大多数电力场景的高精度测试需求。其次需关注量程与适配性，设备支持10~500kV及以上电压等级的真空、SF6、GIS、少油断路器测试，速度测试范围0-20m/s、行程测试范围0-1000mm、电流测试量程0-20A可覆盖主流断路器的测试需求。另外还要关注功能与环境适配指标，自带DC20A输出接口无需外接电源、6.5寸触摸屏支持戴绝缘手套操作、10万组以上大容量存储、Excel/PDF报告导出、-20℃~60℃宽温工作、防尘抗干扰等特性，可大幅提升现场作业效率，支持MODBUS-RTU、MQTT协议也方便接入各类运维管理系统。

选用瑞典DV Power CAT-P 手持式断路器机械特性分析仪时，首先需关注核心测试能力指标，设备提供主断口三个时间通道，可测量分合闸时间、三相同期差、弹跳与行程，并支持分闸、合闸、合分、分合、分合分等多种操作顺序，覆盖断路器机械特性必测参数项。其次要关注采样与测量指标，计时测量分辨率可达零点零五毫秒，直流电压测量范围为正负三百伏、精度为正负百分之零点五读数加正负百分之零点五满量程，交流电流钳覆盖零点零五至五安、直流电流钳覆盖三十至三百安，可满足多数断路器线圈与电机参数的测试需求。另外还要关注功能与环境适配指标，五点七英寸触摸屏支持戴绝缘手套操作、内置可充电电池支持约八小时现场连续使用、防尘抗干扰、摄氏零下十度到五十五度宽温工作，以及配合专用软件进行曲线重叠对比分析的能力，可大幅提升现场作业效率。

瑞典DV Power CAT-P 手持式断路器机械特性分析仪与传统台式同类设备相比，最突出的技术特点是高集成度与便携性，整机仅重1.8kg，轻量化手持设计无需携带沉重的主机箱，大幅降低现场作业的搬运负担。其次是供电集成优势，设备自带DC20A输出接口，可直接为断路器分合闸线圈、储能电机供电，无需额外配置外接供电电源，减少现场接线复杂度与设备携带量。采样精度方面，1MHz的分合闸线圈电流采样率可捕捉更细微的电流瞬态特征与弹跳信号，测试数据准确度更高。现场适配性方面，6.5寸触摸屏支持戴绝缘手套操作，符合电力现场安全作业规范，-20℃~60℃宽温工作、防尘抗干扰的设计可适配各类复杂作业环境，10万组以上大容量存储、离线分析、双格式报告导出的功能，也比传统设备的现场数据处理效率更高。
