CB-360-DC直流断路器测试仪

使用CB-360-DC直流断路器测试仪开展检测作业时，需要重点关注四方面的注意事项，首先是测试模式选择，需要根据待测断路器的额定电流、脱扣类型选择对应的测试模式，测试热脱扣特性时选择长延时测试模式，测试电磁脱扣特性时选择瞬时测试模式，模式选择不匹配会导致检测数据失准；其次是电流参数设置，需要根据待测断路器的额定电流设置对应的输出电流倍数，热脱扣测试通常设置为1.13倍、1.45倍额定电流，电磁脱扣测试通常设置为3倍、10倍额定电流，禁止设置超过设备最大输出电流的参数，避免触发设备保护；第三是作业环境适配，在强电磁干扰环境下作业时，需要确认设备的噪音抑制功能处于开启状态，同时尽量远离高压带电设备，避免强电场对测试数据造成干扰，在户外低温环境下作业时，需要提前对设备进行预热，待设备运行稳定后再开展测试，保障计时精度；第四是回路检查，测试前需要确认测试回路的绝缘性能符合要求，接线端子连接牢固，避免出现回路短路、接触不良的问题，影响测试结果的准确性。所有作业流程需要严格遵循电力行业带电作业的相关安全规范要求，保障作业安全。

CB-360-DC直流断路器测试仪的应用场景覆盖电力行业从日常运维到专项检测的全流程需求，首先是电网系统的日常运维巡检场景，可用于省级、地市级电网直流配电系统、换流站直流保护回路的定期巡检，检测低压直流断路器的脱扣特性是否符合运行要求，提前排查潜在故障风险，避免停电事故发生；其次是电厂的日常故障检测场景，可用于火电厂、水电站、新能源电厂的直流控制柜、辅机系统直流保护回路的故障排查，通过模拟过载、短路等故障工况，快速定位故障断路器，缩短故障排查时长；第三是新设备并网验收场景，可用于新建电网项目、新建电厂项目的直流断路器并网前的性能校准，验证断路器的动作特性是否符合设计要求，保障并网后系统的运行稳定性；第四是专项检测场景，可用于核电厂、高辐射等级电力站点的辐射监测配套检测，验证直流断路器在高辐射环境下的动作可靠性，也可用于户外电力站点的环境评估配套检测，验证直流断路器在高温、高湿、高海拔等特殊环境下的性能稳定性。该设备的可移动设计支持多站点流转使用，适配固定站点检测、户外移动巡检等多种作业模式。

CB-360-DC直流断路器测试仪的计时模块采用行业领先的设计方案，核心精度优势主要体现在三个方面，首先是计时基准的高稳定性，设备内置晶控振荡器作为计时基准，完全消除了输电线工频信号对计时精度的干扰，计时误差可控制在±0.01%以内，远高于常规直流断路器测试仪的±0.1%误差水平，可精准捕捉毫秒级的断路器脱扣动作时间，为断路器性能评估提供精准的数据支撑；其次是强抗干扰设计，计时单元配备独立屏隔结构和噪音抑制电路，可适配电厂、换流站等强电磁干扰环境下的作业需求，即使在电场强度超过10kV/m的严苛工况下，仍可保障计时数据的准确性和可靠性，不会出现计时跳变、数据失准的问题；第三是灵活的模式适配，数字计数器支持秒、周期两种计时模式，用户可根据测试需求自由切换，秒模式适用于常规脱扣时间测量场景，周期模式适用于需要与工频信号同步的专项测试场景，可覆盖不同检测标准的计时数据格式要求。该设备的计时精度指标完全满足电力行业直流断路器I级检测的精度要求，可替代进口高端同类设备完成高精度检测作业。

CB-360-DC直流断路器测试仪属于专业级断路器在线检测设备，核心应用行业覆盖电网、电厂两大电力核心领域，同时可适配轨道交通直流牵引供电系统、核工业直流安全供电系统、大型数据中心直流配电系统、新能源电站直流供配电系统、工业制造直流供电系统等多领域的检测需求。具体应用场景包括四类：第一类是低压直流断路器的校准性能测试，可精准检测直流断路器的电动、热耦电磁启动装置的时间延长特性，通过模拟过载、短路等各类故障工况，验证断路器的脱扣动作逻辑、脱扣时间是否符合设计标准；第二类是无辅助触点的单极直流断路器检测，可启用促动电流模式，在输出电流中断时自动停止计时，无需额外加装信号采集接线即可完成检测，适配小型单极断路器的批量检测需求；第三类是带有常闭触点的直流断路器检测，可切换常闭模式，在触点打开、输出电压抬升时自动停止计时，适配各类带辅助触点的中大型直流断路器检测需求；第四类是抽出式直流断路器的现场快速检测，设备自带刺穿适配器面板，搭配标配的CBS-1、CBS-2刺穿装置可直接连接各类抽出式断路器，无需拆解设备柜体即可完成现场测试，大幅提升检测效率，尤其适合电网运维巡检、电厂定期检修、轨道交通供电

CB-360-DC直流断路器测试仪的计时测量模块采用了行业领先的晶控振荡器设计，完全消除了输电线频率波动对计时精度的干扰，同时搭载屏隔和噪音抑压电路，可在强电磁干扰的工业现场环境下保持稳定可靠的测量表现，完全满足各类高精度直流断路器检测需求。其计时精度参数为：秒模式下精度可达±0.0025%读数或±最小有效位，根据量程选择不同，最小有效位可达到0.0001s；周期模式下精度可达±0.5周期，支持三种可切换量程，分别为0-99.9999s、0-9999.99s、0-99999.9周期，搭配6位9.55mm高亮度显示，可清晰读取毫秒级的测量数据。该精度表现可覆盖的高精度检测需求包括：直流断路器热磁脱扣特性的精准校准、新能源电站直流配电系统断路器的入网检测、直流断路器研发阶段的性能验证、轨道交通直流牵引断路器的定期性能校验、核工业直流安全供电系统断路器的安全检测、数据中心直流配电系统UPS前端断路器的性能排查等对计时精度要求极高的场景，测量数据的一致性和准确度均处于行业领先水平，可有效降低检测误差，保障直流供配电系统的运行安全。

CB-360-DC直流断路器测试仪专为低压直流断路器检测设计，可覆盖当前电力行业主流的全品类低压直流断路器检测需求，首先是常规配电类低压直流断路器，包括电网直流配电系统中额定电压1500V及以下、额定电流630A及以下的柜式直流断路器、微型直流断路器，可完成其热脱扣特性、电磁脱扣特性、动作时间的全参数检测；其次是电力专用直流断路器，包括电厂直流电源系统的保护断路器、换流站阀厅控制回路的直流断路器、分布式光伏/风电并网侧的直流保护断路器，可验证其在过载、短路等故障工况下的动作可靠性是否符合运行要求；第三是特殊环境使用的直流断路器，包括核电厂高辐射区域的直流断路器、高海拔户外站点的直流断路器、潮湿地区地下管廊的直流断路器，可配合辐射监测、环境评估专项测试，验证断路器在特殊环境下的性能稳定性。除此之外，该设备还可测试直流断路器配套的电动启动装置、热藕电磁脱扣装置的特性，无需搭配额外测试设备即可完成直流断路器全组件的性能检测。

CB-360-DC直流断路器测试仪的测试原理基于直流断路器的脱扣特性设计，核心是通过模拟真实故障工况完成性能验证，首先用户需要根据待测直流断路器的额定参数，通过设备的模式选择开关设置匹配的测试模式、电流输出等级，设备启动后，可变高直流电流输出模块会按照设定参数向待测断路器输出对应等级的直流电流，模拟真实运行场景下的过载、短路等故障工况，与此同时计时器控制电路会在输出电流激励的瞬间自动启动数字计数器开始计时，当待测断路器在故障电流作用下触发脱扣动作、回路断开时，计时器控制电路会自动识别回路电流变化并立即停止计时，最终输出的计时数据即为断路器的脱扣动作时间，通过将该数据与标准阈值对比即可判断断路器的性能是否符合要求。测试过程中设备的输出电压会随回路阻抗变化自动升高，保障输出电流的稳定性，同时过负载、短路保护模块会实时监测回路状态，一旦出现异常会立即切断输出，保障测试过程的设备安全。该测试原理无需拆解断路器即可完成在线检测，检测流程完全符合电力行业的检测规范要求。

美国Megger CB-360-DC直流断路器测试仪的应用场景覆盖电力、核工业、轨道交通、水务、环保、新能源、数据中心等多个行业领域，能够满足不同场景下的直流断路器检测需求。在电力行业，可应用于换流站直流断路器的出厂检测、变电站直流供电系统断路器的例行运维检测、光伏/风电电站直流侧汇流柜、逆变器端断路器的性能核验，保障交直流转换环节的供电稳定性；在核工业领域，可用于核岛安全级直流供电回路断路器的定期性能校验，满足核设施高可靠性的检测要求；在轨道交通行业，可适配地铁、轻轨750V/1500V直流牵引供电系统断路器的出厂测试、运维检修检测，保障公共交通供电系统的安全运行；在水务和环保行业，可用于污水处理厂、垃圾焚烧发电站的直流控制回路、直流供电柜的断路器性能检测，保障市政环保设施的稳定运行；在数据中心领域，可用于UPS直流供电回路、高压直流配电系统的断路器定期检测，降低数据中心宕机风险。对于B端工业企业用户，可满足其生产环节直流供电设备的日常运维检测需求，降低设备故障风险；对于G端电网、核电、公共交通运营单位，可满足其合规性检测、公共设施安全核验的工作要求。

相较于传统需要多台设备组合的直流断路器测试方案，美国Megger CB-360-DC直流断路器测试仪的性能优势十分突出，能够为B端用户带来更高的检测效率和投入产出比。首先是一体化集成优势，传统测试方案需要搭配电流发生器、时间测试仪、电阻测试仪等多台设备，接线流程复杂，单次测试准备时间长达1小时以上，而CB-360-DC为一体化集成设备，仅需单次接线即可完成所有性能参数测试，准备时间不超过10分钟，单台断路器的全项测试周期从传统方案的2小时缩短至20分钟以内，大幅提升检测效率。其次是精度优势，传统方案多台设备组合的累计测量误差可达±2%以上，而CB-360-DC的电流测量精度可达±0.2%FS，时间测量精度±0.1%FS，能够精准捕捉断路器的微秒级动作信号，避免传统方案的误差导致的误判问题，提升检测结果的可靠性。另外是场景适配优势，传统大电流测试设备多为固定式，仅能在实验室使用，而CB-360-DC为可移动设计，重量仅45kg，内置储能模块无需外接大功率电源，可直接在项目现场开展测试，对于新能源电站、轨道交通线路等现场检测场景，无需拆卸断路器运回实验室，大幅减少设备停机时间，降低运维成本

使用CB-360-DC直流断路器测试仪开展检测作业时，需根据被测断路器的类型和检测需求选择对应的技术设置，核心注意事项包括四个方面：第一是测试模式的选择，针对无辅助触点的单极直流断路器，需选择促动电流模式，该模式下输出电流中断时计时器自动停止，适配无信号反馈的断路器检测需求；针对带有常闭辅助触点的直流断路器，需选择常闭模式，该模式下触点打开、输出电压抬升时计时器自动停止，可精准捕捉脱扣动作时间，避免人工计时产生的误差。第二是穿刺装置的适配，针对抽出式直流断路器的检测，需根据被测断路器的型号选择适配的穿刺装置，常规场景可使用设备标配的CBS-1、CBS-2刺穿装置完成连接，特殊规格断路器可选择适配的CBS-3穿刺装置，无需拆解断路器柜体即可完成接线，大幅提升现场检测效率。第三是量程的匹配，检测前需根据被测断路器的额定电流、预期脱扣电流值选择对应的电流和计时量程，电流量程支持0-500A到0-50000A多档位切换，计时量程可根据预期脱扣时间选择秒模式或周期模式，避免超量程运行影响测量精度，同时防止电流过大损坏被测设备。第四是输入电源的匹配，设备标准输入电压为460V±5%、频率60Hz，

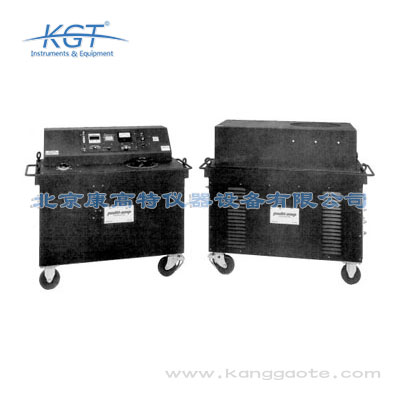

美国Megger CB-360-DC直流断路器测试仪是专为直流断路器设计的可移动高电流专业检测设备，核心功能包含可变高直流电流输出、全场景安全控制、过载与短路防护、多模式计时测量、多量程电流检测五大类，可覆盖各类直流断路器的全项性能测试需求。其核心技术参数如下：输入参数为标准460V±5%、100A、60Hz供电；输出电流可从0平滑调节至最高50000A直流，可模拟不同等级的过载、短路故障工况；电流检测模块精度达满刻度的±5%，支持5/10/25三种刻度，可通过开关切换0-500/1000/2500/5000/10000/25000/50000A多档位量程，搭配非反射玻璃、镜面标度、细小指针设计，可实现短周期内的快速精准读数；数字计时模块采用晶控振荡器设计，完全规避输电线频率干扰，搭载6位9.55mm高亮度显示，支持0-99.9999s、0-9999.99s、0-99999.9周期三种可切换量程，秒模式精度可达±0.0025%读数或±最小有效位，周期模式精度为±0.5周期；设备结构分为控制和输出两个独立部分，控制部分尺寸为114H×135W×76D cm、重量663kg，输出部分尺寸为
