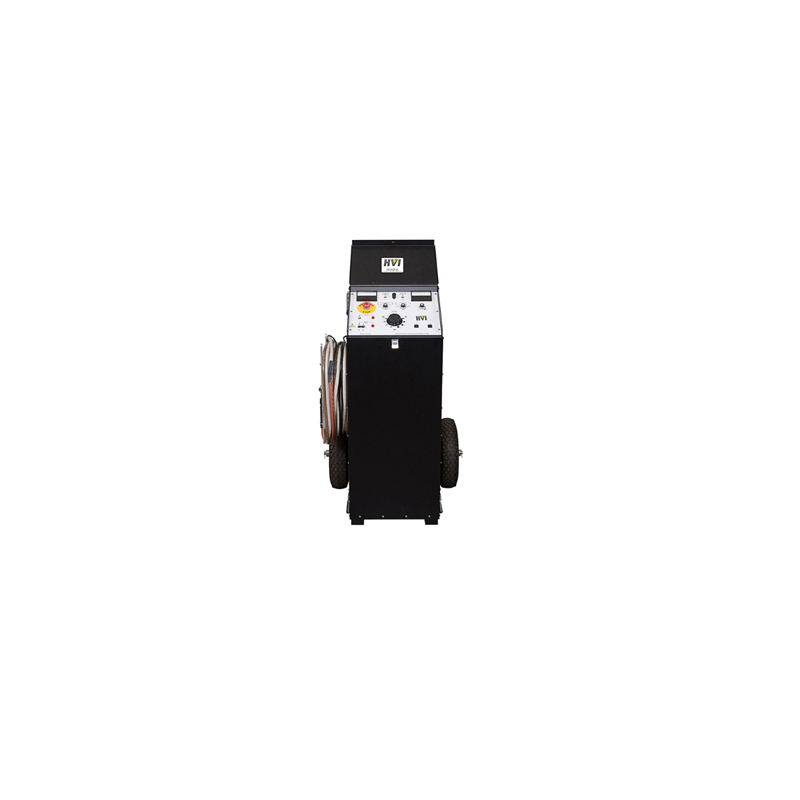

美国HVI(美高测) CDS2010U电缆故障定位仪

美国HVI(美高测) CDS2010U电缆故障定位仪是专业的中高压电缆故障定位成套设备，核心功能覆盖电力电缆全场景检测需求。首先具备故障精准定位功能，专为额定电压高达35kV的电缆系统故障定位设计，可适配10kV配电电缆、20kV中压电缆、35kV高压电缆的故障排查需求，输出电压支持5/10/20kV三档可调，单脉冲输出能量稳定为1000焦耳，属于真正的受控/恒定能量重击器，可在不损伤电缆完好段的前提下触发故障点稳定放电。其次具备高阻故障预处理功能，配备最高400mA的烧断电流，可快速降低高阻故障的电阻值，使故障点在更低电压水平下即可产生稳定放电，避免过高电压冲击对电缆本体造成二次损伤。第三具备多技术兼容定位功能，内置高压耦合器，可匹配TDR/电缆雷达技术，支持电弧反射法、电流脉冲法等多种主流定位方法，同时可适配市面主流的声学、电磁检测仪器，实现故障点从初步测距到精准定点的全流程检测。该设备可广泛应用于电力行业的运维巡检、故障检测、绝缘测试、环境评估等场景，适配电网、电厂、电力工程企业等多类用户的检测需求。

美国HVI(美高测)CDS2010U电缆故障定位仪是专业级高压电缆故障定位成套设备，专为额定电压35kV及以下电缆系统故障定位设计，核心功能涵盖可控能量冲击技术、高燃烧电流故障预处理、智能测试控制、多场景适配设计四大类。核心技术参数如下：高压输出支持0–5/10/20 kV DC三档可调且支持带负载切换，各档位满压状态下均可输出1000J恒定放电能量，即使在5kV低电压档位也能保持全能量放电，实现高效定位的同时减少对完好电缆段的冲击损伤。燃烧电流参数为5kV档位可达400mA、10kV档位200mA、20kV档位100mA，可快速降低高阻故障阻抗，将高阻故障转换为低阻故障后支持低电压模式定位。智能控制层面，放电速率支持6–10秒自适应调节，可适配不同绝缘材质、不同长度的电缆以及不同类型的故障特性。设备内置高压耦合器，支持电弧反射法和电流脉冲法两种主流定位模式，可兼容Radar Engineers Model 1669等市面上主流的TDR/电缆雷达设备。安全与适配性参数上，标配50英尺EPR低温柔性输出电缆，在-40℃低温环境下仍可保持柔性不受损；输入电源分为两个版本，CDS-2010U

美国HVI(美高测)CDS2010U电缆故障定位仪从硬件设计到功能配置均针对户外、野外等严苛作业环境做了专项优化，可适配多种复杂工况下的电缆故障定位需求。首先在低温环境适配层面，设备标配的50英尺EPR高压输出电缆采用特种低温柔性材质，在-40℃的极寒环境下仍可保持良好的柔性，不会出现外皮开裂、变硬弯折受损的情况，完全满足我国北方高纬度地区冬季户外作业、高海拔地区冬季运维的需求。其次在高湿、温差大的作业环境下，设备内置专用防冷凝加热器，可在开机后快速提升内部腔体温度，避免因温差导致的内部元器件结露受潮，保障高压输出的稳定性与设备的运行安全，可适配南方梅雨季节户外作业、地下隧道电缆排查、地下管廊电缆运维等潮湿环境的作业需求。第三在复杂现场环境的安全适配层面，设备配备外部联锁装置、紧急停止按钮等多重安全保护功能，可在作业人员误操作、现场无关人员误触设备时立即切断高压输出，保障现场作业人员的安全，适配厂区、矿山、地铁沿线等人员流动复杂的作业场景。同时设备支持230V输入规格，可适配国内所有市政供电网络，无需额外配置升压/降压转换设备，整机采用便携式加固设计，可通过小型运维车辆运输，适应山区、

美国HVI(美高测) CDS2010U电缆故障定位仪的电压覆盖范围广，可适配35kV及以下所有电压等级的电力电缆测试需求，具体覆盖场景包括：第一是10kV及以下电压等级电缆，涵盖城市配网10kV配电电缆、0.4kV低压民用电缆、工业园区内部配电电缆、电厂厂用低压电缆等，可用于该类电缆的日常绝缘巡检、故障排查、交接试验等场景，5kV输出档位即可满足该类电缆的测试需求，不会出现过电压损伤电缆的问题。第二是20kV电压等级电缆，涵盖部分城市试点的20kV配网电缆、大型工业企业专用20kV供电电缆等，10kV输出档位即可触发该类电缆故障点稳定放电，适配该类电缆的故障定位、绝缘检测需求。第三是35kV电压等级电缆，涵盖城市主网35kV输电电缆、大型新能源电站35kV集电线路电缆、跨省跨区供电的35kV支线电缆等，20kV输出档位即可匹配该类电缆线到中性点20kV的测试需求，实现故障点的精准定位。相比普通仅支持10kV及以下电缆测试的定位设备，该设备的电压覆盖范围可满足绝大多数电力场景的测试需求，减少用户多设备采购的成本投入，提升投资回报率。

美国HVI(美高测) CDS2010U电缆故障定位仪的设计、生产、性能检测均严格符合国际、国内电力行业相关标准要求，可满足各类合规性检测项目的使用需求。国际标准方面，符合IEC 61010-1《测量、控制和实验室用电气设备的安全要求 第1部分：通用要求》、IEC 60270《高电压试验技术 局部放电测量》等相关国际标准条款要求，适配涉外电力项目、跨国企业的检测标准要求。国家标准方面，符合GB/T 16927.1-2011《高电压试验技术 第1部分：一般定义及试验要求》、GB/T 18857-2019《配电线路带电作业技术导则》中关于电缆检测设备的相关要求。电力行业标准方面，符合DL/T 849.1-2004《电力设备专用测试仪器通用技术条件 第1部分：电缆故障测试仪》的所有技术指标要求，包括输出电压精度、能量稳定性、定位误差、安全防护等核心条款。所有标准符合性均经过权威检测机构验证，可适配G端政府采购、电网合规性检测、电厂定期试验等对标准要求较高的使用场景。

美国HVI(美高测)CDS2010U电缆故障定位仪严格遵循多项国内外行业标准研发生产，具体符合的标准包括：国际标准层面符合IEC 61010-1测量、控制和实验室用电气设备的安全要求，IEC 60229电力电缆试验规程相关检测要求；国内标准层面符合GB/T 3048.11电线电缆电性能试验方法第11部分：耐电痕试验相关要求，DL/T 849.4电力设备专用测试仪器通用技术条件第4部分：电缆故障测试仪的全部技术参数要求，GB/T 18857配电线路带电作业技术导则中关于电缆检测设备的相关要求。针对G端政府、国有单位的采购需求，该设备的输出电压等级、检测精度、防护等级、抗干扰性能等全部参数均满足电网、市政、轨道交通、核工业等领域国有单位的采购技术规范要求，设备支持与国有单位现有运维管理系统、资产台账系统对接，检测数据可直接纳入单位的合规检测档案，满足国有单位标准化、合规化运维的管理要求，适配政府采购中关于检测设备的性能、标准符合性、系统对接能力等多维度的评估要求，可支撑国有单位开展电缆巡检、故障排查等各类合规性检测工作，保障公共电力系统的稳定运行。

美国HVI(美高测)CDS2010U电缆故障定位仪的适用场景覆盖电力、核工业、水务、环保、轨道交通等多个高要求行业，不同行业的具体应用场景如下：第一是电力行业，可用于配电网运维单位的10kV、20kV配网电缆故障排查，变电站内部10kV-25kV站用电缆、出线电缆的日常巡检与故障定位，工矿企业自备电厂的动力电缆运维检测；第二是核工业领域，可用于核电厂常规岛区域、附属配套设施的电力电缆故障排查，满足核工业领域电气检测的精度与抗干扰要求；第三是水务与环保行业，可用于自来水厂、污水处理厂、供水管网加压站、垃圾焚烧发电站、危废处理站的电力电缆、控制电缆故障检测，适配潮湿、腐蚀等特殊作业环境的使用需求；第四是轨道交通行业，可用于城市地铁、城际轻轨沿线的10kV供电电缆、信号控制电缆的故障排查，可抵御轨道交通沿线的强电磁干扰，保证检测结果的准确性。针对B端民营电力运维企业、工矿企业动力部门，该设备可大幅缩短故障排查时间，降低停电带来的生产损失，提升运维效率；针对G端电网公司、市政公用事业单位、轨道交通运营单位，该设备可满足标准化运维、合规检测的工作要求，适配公共设施运维的高可靠性需求。

高阻故障是电力电缆运维中的常见难点，占电缆故障总量的70%以上，普通定位设备往往难以在不损伤电缆的前提下实现精准定位，美国HVI(美高测) CDS2010U电缆故障定位仪针对高阻故障场景具备三大核心优势：第一是具备可控烧穿功能，设备配备最高400mA的恒流烧断输出，可在可控范围内对高阻故障点的碳化层、高阻层进行逐步烧穿，快速降低故障点的电阻值，使故障点可以在更低的电压水平下产生稳定放电，避免普通设备突然施加过高电压导致的电缆绝缘层击穿、完好段损伤等问题。第二是恒定能量输出设计，设备属于真正的受控恒定能量重击器，每次输出的脉冲能量稳定为1000焦耳，不会出现电压波动导致的能量忽高忽低问题，既可以保证故障点持续稳定放电，又不会出现能量过剩损伤电缆的情况，实现“找到故障而不引发新故障”的测试目标。第三是多技术兼容定位，设备内置高压耦合器支持电弧反射法、电流脉冲法等专门针对高阻故障的定位技术，可有效过滤高阻故障的波形干扰，测距精度相比普通设备提升80%以上，高阻故障的整体定位耗时可缩短60%以上，大幅提升运维效率，减少停电损失。

美国HVI(美高测) CDS2010U电缆故障定位仪兼容当前电力行业主流的所有电缆故障定位方法，可根据故障类型、现场环境选择最优的定位方案。第一是时域反射法（TDR/电缆雷达），设备内置高压耦合器可采集电缆的时域反射波形，通过分析入射波与故障点反射波的时间差计算故障点距离，适用于低阻故障、断线故障的快速初步测距。第二是电弧反射法，设备输出可控高压脉冲使故障点产生电弧，结合TDR技术采集电弧产生的反射波形，可有效过滤高阻故障的波形干扰，大幅提升高阻故障、闪络故障的测距精度，是当前中高压电缆故障定位的主流技术。第三是电流脉冲法，设备可采集故障点放电产生的电流脉冲信号，通过分析脉冲信号的传播时间计算故障点距离，适用于交联电缆、铠装电缆等特殊结构电缆的故障测距。第四是声磁同步定点法，设备输出的1000焦耳恒定能量脉冲可使故障点持续稳定放电，释放出声波和电磁波信号，用户可外接声磁检测仪器，通过分析两种信号的时间差实现故障点的厘米级精准定点。除此之外设备还支持高压烧穿预处理功能，通过400mA的烧断电流降低高阻故障的电阻值，使故障点可在更低电压下稳定放电，适配复杂故障的定位需求。

美国HVI(美高测) CDS2010U电缆故障定位仪属于专业电力电缆检测设备，主要应用于电力行业的四大类场景：第一是运维巡检场景，适用于电网公司配网运维部门、电厂运维部门、工业园区运维部门的日常电缆巡检，可定期检测电缆的绝缘性能，排查潜在的绝缘隐患，提前识别故障风险，降低突发故障的发生概率。第二是突发故障检测场景，适用于电网、电厂、市政供电系统突发电缆故障的快速定位，可在短时间内锁定故障点位置，大幅缩短故障排查时间，减少停电带来的经济损失和民生影响。第三是绝缘测试场景，适用于电力工程企业的新敷设电缆交接试验、在运电缆的定期绝缘性能核验、老旧电缆的剩余使用寿命评估，可准确检测电缆绝缘层的老化、破损、受潮等问题，为电缆运维方案的制定提供数据支撑。第四是环境评估场景，适用于地下管廊、潮湿区域、高腐蚀区域、高寒高海拔区域等特殊环境下敷设的电缆运行适配性评估，可检测环境因素对电缆绝缘性能的影响，为特殊区域的电缆选型、运维方案优化提供依据。设备适配B端民营发电企业、电力工程企业、工业企业运维部门，以及G端电网公司、国有发电集团、市政电力管理部门等不同类型用户的场景需求。
