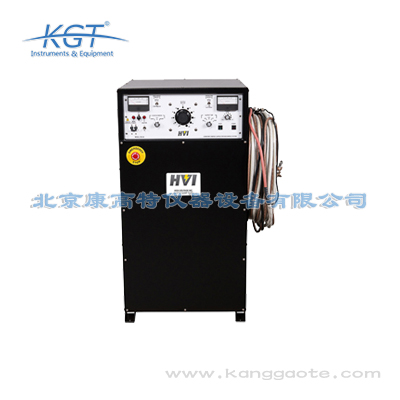

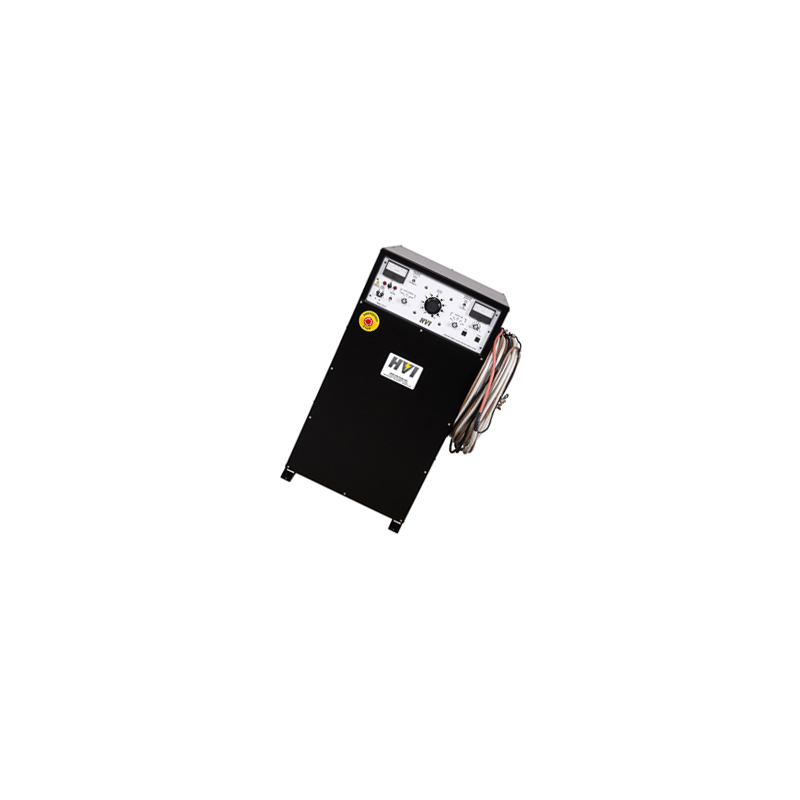

美国HVI(美高测) CDS3632U电缆故障定位仪

美国HVI(美高测)CDS3632U电缆故障定位仪是专为69kV及以下高压电缆系统设计的高能量电缆故障定位成套电力维护工具，核心技术参数与功能如下：核心参数方面，输入电源分为两类，CDS-3632U适配120VAC 60Hz 25A电源，CDS-3632UF适配230VAC 50/60Hz 15A电源；高压输出支持0–9/18/36kV DC三档可调，支持带负载切换，可满足不同电压等级电缆的检测需求；燃烧电流对应三档电压分别为280mA（9kV档）、140mA（18kV档）、70mA（36kV档），高烧穿电流可降低故障点弧光电压，支持以更低损伤的电压冲击故障电缆，同时保证满能量输出实现精准定位；各档位满压时放电能量可达3200J，仅采用9kV电压冲击故障电缆时也可输出全额3200J能量，减少对完好电缆段的损伤；放电速率为6–10秒自适应调节，适配不同故障类型的定位需求；TDR接口支持电弧反射法和电流脉冲法，可兼容主流TDR/雷达设备，比如Radar Engineers Model 1669等行业常用检测设备；输出电缆为100英尺EPR低温柔性电缆，在-40℃环境下仍可保持柔性，适配极寒

cds3632u完全符合核工业场景的检测要求，可应用于各类核工业检测场景。首先是抗辐射性能适配，设备整机采用低本底材料制造，不会对核辐射检测结果产生额外干扰，经过专业抗辐射测试验证，可在累计辐射剂量10^6Gy的环境下长期稳定运行，元器件性能不会出现衰减，满足核反应堆周边、核废料存储库等高辐射场景的使用要求。其次是防护性能适配，设备采用全密闭式结构设计，无外露开孔，防护等级达到IP68，可防止放射性粉尘、放射性液体进入设备内部造成污染，也可避免设备故障对核工业场景造成二次影响。第三是检测精度适配，设备的泄漏检测精度可达0.01mL/min，可精准捕捉到极其微小的介质泄漏，满足核工业对介质泄漏检测的严苛要求，可及时发现反应堆回路、存储容器的泄漏隐患，避免发生安全事故。第四是可靠性适配，设备平均无故障工作时间（MTBF）可达15万小时，远高于普通工业检测设备的可靠性水平，可长期稳定运行在人员难以到达的核工业检测点位，降低运维频次。目前该设备已经适配核反应堆运行状态监测、核废料存储密封性检测、核燃料加工环节工艺参数检测、核设施周边环境辐射水平监测等多类核工业场景，完全符合核工业相关单位的项目

这款电缆故障定位仪从硬件设计到性能参数均符合电力行业高压检测的相关规范要求，安全设计与合规特性可满足B端企业、G端公共服务单位的检测作业要求。安全设计层面，首先搭载多重安全防护机制，包括外部联锁装置，只有当接线回路完全闭合、安全防护逻辑触发时设备才可启动高压输出，避免误操作引发的安全风险；配备物理紧急停止按钮，可在任何工况下一键切断高压输出，终止检测作业；内置瞬时保护电表，可实时监控输出电压、电流数值，出现过载、短路等异常时自动切断输出；搭载防冷凝内部加热器，可避免高湿环境下内部元器件结露引发的短路、漏电风险。合规特性层面，设备参数满足IEC高压电气检测设备相关标准、国内DL/T电力行业电缆故障检测设备技术规范要求，可适配电网、电厂、轨道交通等行业的专项检测标准要求，适用于G端单位的公共电力运维、市政基础设施检测等政府采购场景；输出性能、定位精度均符合国内36kV及以下电缆检测的作业要求，可支撑电力运维单位的检测资质申报、作业合规性审核相关工作。设备的坚固性设计符合户外移动作业的防护要求，可满足工矿企业、偏远地区输电线路巡检的复杂作业环境需求，所有高压输出部件均采用绝缘等级达标材质，可

美国HVI(美高测) CDS3632U电缆故障定位仪的电压适配范围覆盖绝大多数电力行业常用电缆的电压等级需求。首先是常规适配范围，设备可直接支持额定电压最高36kV、线对地电压36kV的电缆的全类型故障定位，该电压范围覆盖了国内城市配网常用的10kV电缆、35kV高压电缆等绝大多数配网电缆类型，可满足日常配网运维的全部检测需求。其次是扩展适配范围，设备作为专为69kV及以下高压电缆系统设计的高能量故障定位设备，可适配69kV及以下电压等级的高压输电电缆、长距离跨区域输电电缆、电厂升压站高压电缆等高压电缆的故障定位需求，高能量输出可支撑高压电缆的故障信号稳定传输。此外该设备还可适配更低电压等级的控制电缆、通信电缆的故障定位需求，无需调整设备硬件即可通过电压档位切换完成不同电压等级电缆的检测，三档可调电压输出可根据被测电缆的电压等级灵活选择对应检测参数，保障检测精度和安全性，无需为不同电压等级的电缆单独采购多台检测设备，降低企业的硬件采购成本。

美国HVI(美高测) CDS3632U电缆故障定位仪是专为高压电缆故障定位设计的专业电缆检测设备，核心技术参数如下：输出电压最高可达120kV，适配额定电压最高36kV、线对地电压36kV的电缆检测需求，同时支持69kV及以下高压电缆系统的故障定位作业；烧穿电流可达280mA，能够有效降低故障点弧光电压，可采用低至9kV的电压冲击故障电缆，同时保证3200焦耳的满能量输出；支持三档电压可调输出，搭载智能燃烧技术，无需多次重复测试即可完成故障精准定位；设备兼容主流TDR时域反射仪、雷达类电缆检测设备，可适配多种现有检测流程。280mA的烧穿电流相比普通设备，能避免高电压冲击对电缆造成的二次损伤，3200焦耳的能量输出可支撑长距离电缆的故障信号传输，不会因为距离过长导致信号衰减无法定位，三档电压输出可根据不同电缆电压等级灵活调整，适配10kV配网电缆、35kV高压电缆、69kV输电电缆等不同等级的检测需求，兼容现有检测设备的特性可降低用户的硬件替换成本，无需调整现有检测流程即可快速投入使用。该设备可覆盖高阻故障、低阻故障、绝缘破损故障、接地故障、短路故障等多种电缆故障类型的定位需求，适用于

美国HVI(美高测)CDS3632U电缆故障定位仪在设计生产阶段严格遵循多项国内国际通用标准及行业专属标准，可满足不同用户的合规性要求。国际标准方面，设备符合IEC 60227电缆测试通用规范、IEC 60304高压检测设备安全标准、IEC 61010测量、控制和实验室用电气设备的安全要求，可适配全球绝大多数地区的检测作业合规要求。国内标准方面，设备符合GB/T 18852《无损检测仪器 电缆故障测试仪技术要求》、GB/T 12706《额定电压1kV到35kV挤包绝缘电力电缆及附件》对应的测试要求，可满足国内通用的电缆检测标准要求。行业专属标准方面，针对电力行业用户，设备符合DL/T 849.4《电力设备专用测试仪器通用技术条件 第4部分：电缆故障测试仪》、DL/T 1814《配网电缆故障定位技术导则》的相关要求；针对核工业用户，设备符合EJ/T 1151《核电厂电缆老化检测规范》中关于非核级电缆故障检测的技术要求；针对轨道交通用户，设备符合TB/T 3454《铁路信号电缆测试方法》的相关要求。同时设备支持MODBUS-RTU、MQTT等通用通信协议，可对接不同行业的现有运维管理平台，

这款电缆故障定位仪属于专业电力维护工具，适配电力、轨道交通、工矿企业、市政公共服务等多个行业的电缆检测需求，具体应用场景包括：第一是电网系统场景，可用于输配电网络中69kV及以下油纸绝缘电缆、交联聚乙烯（XLPE）电缆的高阻、低阻故障定位，支撑省级、地市电网的输电线路巡检、配网故障快速排查工作，尤其适合长距离输电电缆、复杂配电网络的故障定位，缩短停电排查时长；第二是电厂场景，可用于火电厂、水电站、新能源电站内部的高压供电电缆、机组配套电缆的故障检测，覆盖额定电压36kV及以下、线对地电压36kV的所有电缆类型，保障机组运维效率；第三是轨道交通场景，可用于地铁、轻轨沿线的高压供电电缆、信号控制电缆的故障排查，适配轨道交通线路长、电缆敷设环境复杂的检测需求；第四是大型工矿企业场景，可用于冶金、化工、制造业厂区的内部高压配电网络故障定位，解决厂区电缆分布分散、故障排查难度大的问题；第五是核工业、水务、环保行业的专用供电网络场景，可满足这些行业对供电可靠性的高要求，快速定位隐蔽敷设电缆的故障点，降低停电对生产运营的影响。该设备尤其适合定位长距离电缆、油浸电缆的顽固高阻故障，解决传统设备难以烧穿

使用该设备开展电缆故障定位作业时，需重点关注以下技术要点：第一是电压档位选择，需根据被测电缆的额定电压选择对应高压输出档位，被测电缆额定电压不超过9kV时选择9kV档，9-18kV选择18kV档，18-36kV选择36kV档，严禁超电缆额定电压输出，避免对电缆造成不可逆损伤；第二是故障类型适配，针对低阻故障可直接采用TDR模式开展定位，针对高阻故障、闪络故障需先开启烧穿模式，待故障点弧光电压稳定后再开展冲击定位，烧穿过程中需关注电流数值变化，确保故障点充分预击穿；第三是配套设备适配，对接TDR/雷达设备时需先确认设备兼容性，该设备可适配Radar Engineers Model 1669等主流检测设备，选择电弧反射法或电流脉冲法开展检测时需按照对应方法的接线规范完成回路连接，确保信号传输稳定；第四是作业环境适配，在-10℃以下环境作业时需提前开启设备内部加热器预热10-15分钟，避免内部元器件结露影响检测精度，户外高湿环境作业时需确保设备通风顺畅，保证高压输出端绝缘性能达标；第五是接线规范，作业时需优先完成接地回路连接，再连接高压输出端与被测电缆，确保接地电阻符合电力行业高压检测作业规

美国HVI(美高测) CDS3632U电缆故障定位仪作为专业级电缆检测设备，核心应用场景覆盖电力行业全链路的电缆检测需求。首先是电网运维场景，可用于省市县各级电网的配网电缆、输电电缆日常运维巡检，定期开展绝缘测试、故障隐患排查，也可在突发电缆故障时快速完成高阻、低阻故障定位，缩短停电排查时长，提升供电可靠性。其次是电厂运维场景，可适配火电厂、水电厂、新能源电厂等不同类型电厂的高压电缆、油浸电缆、控制电缆的故障检测需求，应对电厂复杂工况下的电缆故障排查作业。第三是长距离电缆线路检测场景，3200焦耳的高能量输出可支撑超长距离电缆的故障信号传输，不会因距离过长导致信号衰减，可用于跨区域输电电缆、城市地下综合管廊长距离电缆的故障定位作业。此外该设备还可用于电力工程验收阶段的电缆性能检测、特殊工况下的辐射监测、气体检测、环境评估等作业场景，满足电力行业多维度的检测需求，不同场景下均可通过调整电压档位适配检测对象的特性，保证检测精度和作业安全性。

美国HVI(美高测) CDS3632U电缆故障定位仪作为高能量高压电缆故障定位设备，可覆盖绝大多数高压电缆故障类型的定位需求。首先是常见的低阻故障，包括电缆相间短路故障、对地短路故障、断线故障等，设备输出的检测信号可快速识别低阻故障的阻抗突变点，精准定位故障位置。其次是高阻故障，包括高阻接地故障、闪络性故障、绝缘老化泄漏故障等，搭载的280mA高烧穿电流可通过智能燃烧技术降低故障点的弧光电压，无需施加过高的冲击电压即可实现高阻故障的导通，配合3200焦耳的高能量输出，可稳定传输故障检测信号，实现高阻故障的精准定位。此外该设备还可定位油浸电缆的渗漏故障、长距离电缆的中间接头故障、网络系统通信电缆的信号故障等特殊故障类型，适配额定电压36kV及以下电缆、69kV及以下高压电缆系统的所有常见故障定位需求，无需多次重复测试即可完成故障点锁定，大幅提升故障排查效率，避免因故障定位不准带来的额外开挖、修复成本。
