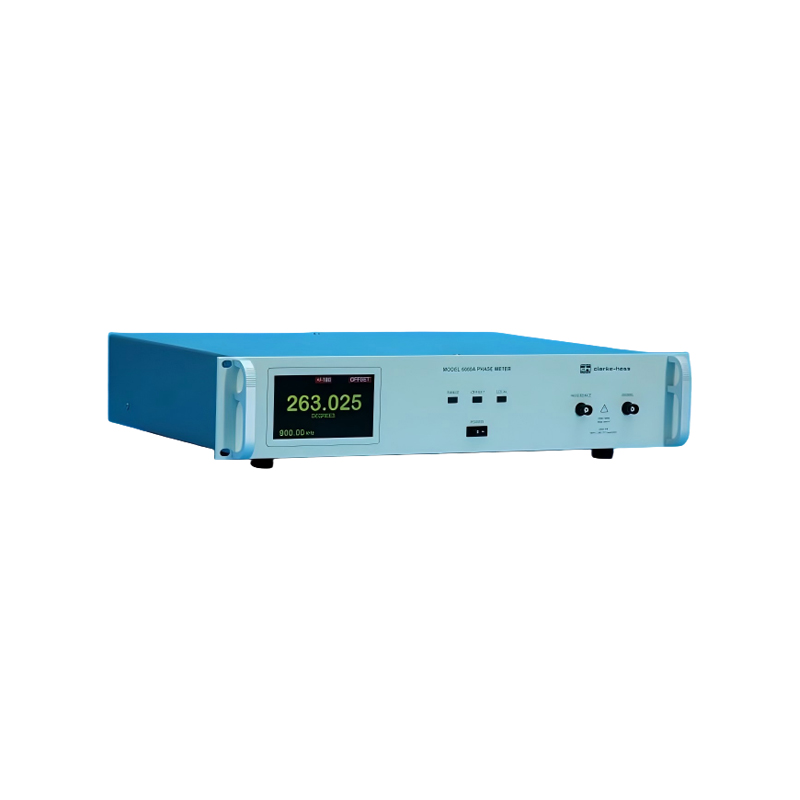

美国CLARKE-HESS 6000A相位计

美国CLARKE-HESS 6000A相位计的性能指标符合多项国际、国内行业标准，可满足G端政府采购、B端企业质量管理的相关要求。计量性能方面，其精度指标满足JJG（电力）01-1994《相位计检定规程》中一级相位计的精度要求，也符合JJF 1638-2017《相位测量仪校准规范》的相关要求，计量性能达到一级相位计量器具等级，可用于计量院所的相位标准传递、量值溯源工作，也可满足实验室CNAS认可、企业质量管理体系中关于测量设备的精度要求。安全与通用技术方面，符合IEC 61010-1《测量、控制和实验室用电气设备的安全要求 第1部分：通用要求》国际标准，也符合GB/T 13978-2008《数字多用表通用技术条件》中关于相位测量功能的相关要求，设备的电气安全、电磁兼容性能均达到国际标准要求。电力行业应用方面，符合DL/T 980-2018《数字相位测量仪技术条件》的相关要求，可适配电力系统的相位测量、功率因数测量、新能源并网相位检测等场景的行业要求。通信、电子行业应用方面，其精度、接口、频段范围符合电子测量仪器的通用技术标准，可满足电子研发、通信设备测试的相关要求。该设备的各项指标均达

美国CLARKE-HESS 6000A相位计是一款高性能数字相位计，核心功能为测量同一频率下两种不同波形的相位角，可全面替代经典6000型相位计，广泛适配工业与科研领域的高精度相位测量需求。其核心技术参数覆盖多个维度：测量频段覆盖5Hz~1MHz，相位分辨率达到0.001°，不同频段下精度表现优异，其中5Hz~2kHz频段精度可达0.02°，2kHz~5kHz频段精度为0.03°，5kHz~10kHz频段精度为0.04°，10kHz~50kHz频段精度为0.05°，50kHz~1MHz频段精度为频率（kHz）×0.001°。输入幅度支持10mV~630Vrms宽幅范围，输入阻抗为1MΩ并联100pF，通道间、对地全电气隔离设计，可消除接地环路误差。相位量程支持0°~360°与±180°两种模式自由切换，响应时间小于6秒即可达到指定测量精度。设备标配USB、IEEE-488.2数字接口，可选LAN接口，配备高分辨率TFT彩色显示屏，工作温度适配0℃~40℃环境，供电支持90~264VAC宽幅通用电源，还可按需选配直流输出选件，输出范围为+1.80V ~ -3.60V直流。该设备兼具超高精

美国CLARKE-HESS 6000A相位计的输入特性经过特殊设计，适配范围非常广泛，可覆盖从弱电小信号到强电高压信号的测量需求。其输入幅度支持10mV~630Vrms的宽幅范围，最低可测量10mV的小信号，适配传感器输出的弱信号、音频小信号、射频小信号的测量需求，最高可测量630V有效值的高压信号，可直接测量低压配电网的三相电压信号、大功率电气设备的输出信号，不需要额外配置分压衰减器，减少了额外器件带来的相位误差，提升了测量精度。设备输入阻抗为1MΩ并联100pF，高输入阻抗不会对被测电路产生负载效应，避免影响被测信号的原有相位特性，保证测量结果的真实性。设备具备全隔离浮地输入特性，两个测量通道之间、通道与设备地之间均实现全电气隔离，隔离电压满足工业安全标准，可消除不同被测信号之间的串扰，也可消除被测系统与测量设备之间的接地电位差带来的环路误差，适配不同接地制式的被测系统。另外设备输入端配备高压突入保护功能，即使突然接入最高630V的高压信号也不会损坏设备，不需要缓慢升压操作，简化了测量流程，提升了现场测量的安全性。该输入特性可覆盖绝大多数工业、科研、公用事业领域的相位测量需求，一台

美国CLARKE-HESS 6000A相位计配备丰富的数字接口，具备完善的程控功能，可完美对接各类自动测试系统与数字化监测系统。设备标配USB和IEEE-488.2（GPIB）接口，可选配LAN接口，三类接口均支持标准程控指令，可实现远程参数设置、测量数据读取、设备功能控制等操作。其中IEEE-488.2接口是工业自动测试系统的主流接口，具备传输速率高、抗干扰能力强、支持多设备组网的优势，可直接集成到传统工业ATE系统中，适配产线自动化检测、老化测试、批量质量管控等场景，B端制造企业可将其集成到生产测试工位，实现全自动相位测量，无需人工操作，大幅提升检测效率，降低人工成本，同时避免人工操作带来的误差，提升检测一致性。USB接口适合本地数据导出、单机程控的场景，可方便研发人员将测量数据导入电脑进行后续分析。LAN接口选件支持TCP/IP协议，可实现远程组网控制，G端用户可将其接入区域电网相位监测网络、计量院所的远程校准系统，实现远程数据采集与分析，满足数字化监管、远程计量的需求。设备的程控指令兼容主流测试系统的开发协议，可快速适配LabVIEW、Python等常用测试开发环境，系统兼容性

美国CLARKE-HESS 6000A相位计的抗干扰性能十分突出，可适配复杂电磁环境下的测量需求，支持对失真波、含噪波形的精准测量。该设备采用先进的离散傅里叶变换（DFT）测量技术，区别于传统相位计的过零检测原理，不需要依赖信号的过零点判断相位，而是通过对输入信号进行频谱分析，精准提取基波分量进行相位计算，具备80dB的谐波抑制能力，也就是说即使信号中含有最高达到基波幅度1/10000的谐波分量，也不会对基波相位的测量结果产生影响，非常适合测量含有高次谐波的波形，比如接入大量非线性负载的电网电压信号、经过功率放大后的失真音频信号、变频器输出的PWM波形等。同时设备的模拟前端经过特殊优化，具备强抗电磁干扰能力，可应对工业现场的电机干扰、射频辐射干扰等复杂电磁环境，即使输入信号中含有较高的随机噪声，也能通过算法过滤噪声干扰，输出稳定精准的相位测量结果。另外设备采用通道间、对地全电气隔离设计，共模抑制能力优异，可消除接地环路带来的共模干扰，适配接地系统复杂的工业现场、电力系统的测量需求，不会因为不同被测设备的接地电位差产生测量误差，无论是洁净的实验室环境还是复杂的工业现场环境，都能保持稳定的

美国CLARKE-HESS 6000A相位计完全可以用于功率因数测量和电网相位监测场景，各项性能均能满足电力行业的测试需求。首先在精度方面，电力系统常用的工频50/60Hz属于5Hz~2kHz频段，该频段下设备的相位测量精度可达0.02°，对应的功率因数测量误差不足0.0003，远高于电力行业对相位测量、功率因数测量的精度要求，可满足一级电能计量、电能质量分析、新能源并网检测等高精度场景的需求。其次在输入适配方面，设备支持最高630Vrms的输入电压，可直接测量低压配电网的380V、220V电压信号，无需额外配置分压设备，避免了额外器件带来的相位误差，同时输入端配备高压突入保护，可直接接入电网电压，无需缓慢升压，操作安全便捷。第三在抗干扰与适配性方面，设备采用全隔离浮地输入设计，可适配电力系统TT、TN、IT等不同的接地制式，消除接地环路带来的测量误差，同时80dB的谐波抑制能力可应对电网中大量非线性负载带来的高次谐波干扰，即使电网电压波形存在失真，也能精准提取基波分量测量相位，保证测量结果的准确性。另外设备支持LAN接口选件，可接入电网在线监测系统，实现远程相位数据采集与分析，满足电

美国CLARKE-HESS 6000A相位计采用优化模拟前端+先进离散傅里叶变换（DFT）的测量原理，区别于传统相位计的过零检测原理，性能优势十分明显。传统相位计的过零检测原理是通过识别两路信号的过零点时间差计算相位差，这种原理的劣势十分明显：一是容易受谐波、噪声干扰，当输入信号存在失真或者含有噪声时，过零点识别会出现偏差，导致测量误差大幅提升；二是没有隔离设计的传统相位计容易受接地环路的影响，在接地系统复杂的场景下测量误差大；三是测量频段窄，精度普遍较低，大多只能达到0.1°以上的精度，且只能测量正弦波信号。而CLARKE-HESS 6000A相位计采用的DFT测量技术，是对输入的采样信号进行傅里叶变换，精准分离出基波分量和各次谐波分量，仅使用基波分量计算相位差，具备80dB的谐波抑制能力，不受谐波、噪声的干扰，即使是失真波、含噪波形也能实现精准测量。同时设备配备优化的高线性度模拟前端，配合全隔离浮地输入设计，共模抑制能力强，无接地环路误差，测量精度大幅提升，最高可达0.02°，分辨率达到0.001°，远高于传统相位计的精度水平。另外设备的测量频段覆盖5Hz~1MHz，远宽于传统相位

美国CLARKE-HESS 6000A相位计是同品类产品中精度表现十分优异的型号，全频段测量精度均处于行业领先水平，可满足不同场景的高精度测量需求。其具体精度表现按照频段划分：5Hz~2kHz频段精度可达0.02°，该频段覆盖了工频50/60Hz、音频频段、常规工业控制信号频段，是使用频率最高的测量区间，0.02°的精度可满足计量院所的相位标准传递、电力系统功率因数测量、音频设备相位一致性检测等高精度要求的场景，对应的相位误差换算成功率因数误差不足0.0003，完全满足一级电能计量的相关要求。2kHz~5kHz频段精度为0.03°，可适配中低频传感器、工业通信信号的相位测量需求。5kHz~10kHz频段精度为0.04°，10kHz~50kHz频段精度为0.05°，可适配中高频工业信号、超声波设备的相位测试需求。50kHz~1MHz频段精度计算公式为频率（kHz）×0.001°，比如100kHz时精度为0.1°，500kHz时精度为0.5°，可覆盖射频前端、中频通信信号的相位测量需求，满足通信设备研发、射频器件测试的精度要求。设备所有精度指标的适用环境为23℃±5℃，在0℃~40℃的工作

美国CLARKE-HESS 6000A相位计配备灵活的相位量程设置与多项便捷操作功能，可适配不同用户的使用习惯与不同场景的测量需求。相位量程方面，支持0°~360°与±180°两种模式自由切换，用户可根据使用习惯和测量场景自主选择：其中0°~360°量程模式适合电力行业相位测量、功率因数计算、计量校准等场景，符合电力、计量领域用户的常规使用习惯，可直接读取全周期相位值；±180°量程模式适合电子研发、信号处理、声学振动测量等场景，可直观判断相位的超前、滞后关系，方便研发人员分析信号的相位特性。操作便捷功能方面，设备支持全自动幅度/相位量程，无需手动切换量程，设备可自动识别输入信号的幅度，匹配最优量程，避免量程选择错误带来的测量误差，降低操作复杂度，适合非专业人员的现场操作需求。设备前面板配备相位偏移校准功能，用户可根据已知标准相位值快速进行偏移校准，修正系统误差，无需额外的校准设备即可完成现场快速校准，提升现场测量的精度。设备配备高分辨率TFT彩色显示屏，可同时显示两路输入信号的幅度、相位差、频率等多个参数，数据读取直观清晰，无需切换页面即可获取全部测量信息。设备响应时间小于6秒即可达

美国CLARKE-HESS 6000A相位计的应用场景覆盖科研、工业、公用事业等多个领域，可适配不同用户的测量需求。针对科研与计量校准场景，可用于计量院所的相位标准传递、实验室高精度相位比对、各类仪器仪表的相位参数校准，满足G端计量单位的量值溯源需求，也可支持高校、科研机构的信号处理、物理实验相关的高精度相位测量需求。针对电子与电气研发场景，可用于滤波器、放大器、移相网络、射频模块的相位特性测试，满足B端电子制造企业的研发测试需求，帮助研发人员精准评估器件的相位性能。针对电力与能源场景，可用于电网相位监测、功率因数测量、逆变器/变频器相位分析，适配电力部门的电网运维、新能源并网检测等需求，也可满足能源企业的电能质量分析工作要求。针对声学与振动测量场景，可用于音频设备相位一致性检测、传感器相位响应测试、振动系统相位特性分析，适配声学设备制造、轨道交通振动检测等行业的测试需求。针对自动测试系统（ATE）场景，可集成到产线自动化相位检测、老化测试、质量控制工位，满足B端制造企业的批量生产检测需求，提升检测效率。针对通信与信号处理场景，可用于基带/中频信号相位差测量、相干信号同步检测、谐波与失
