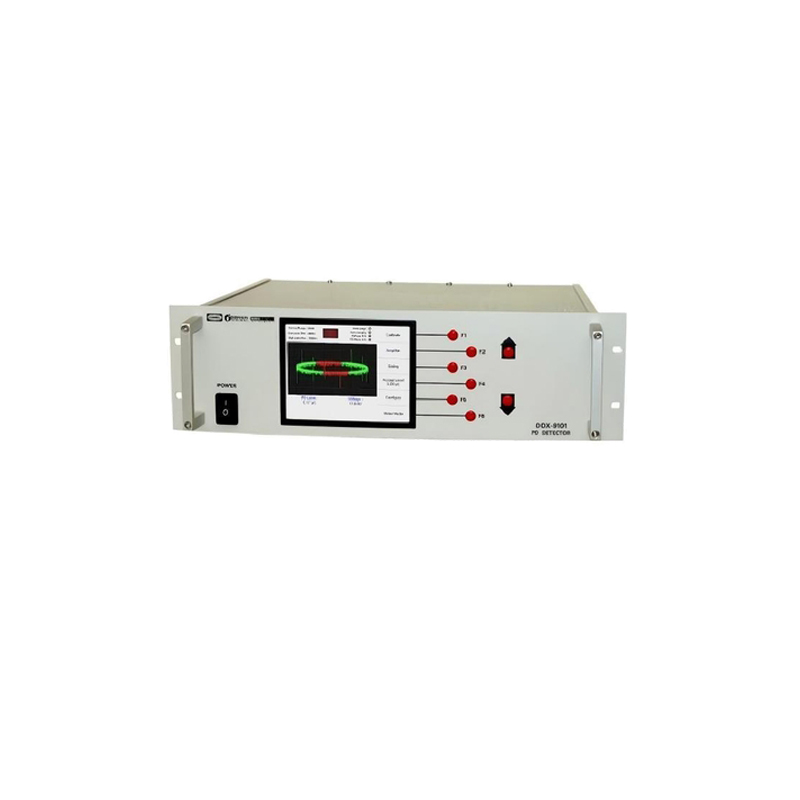

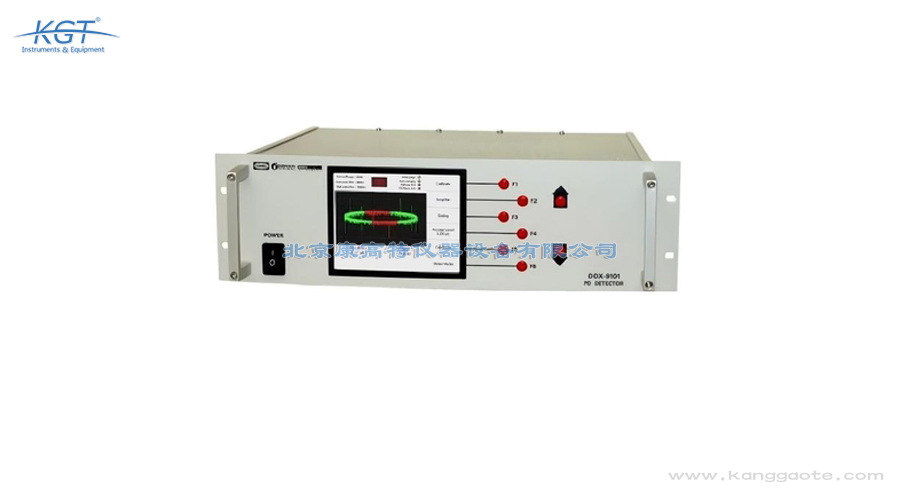

瑞士HAEFELY（哈弗莱） DDX 9101 局放测试仪

与功能繁复的全计算机化局放探测系统相比，DDX 9101 做了精准取舍。它保留模拟探测器的基本功能，专注测量局部放电量与外加工频测试电压值，去掉了多数用户并不需要的高级功能，因而操作更简洁、更经济实用。HAEFELY DDX 9101 通过前面板 8 个控制键即可完成模式选择、阈值设定与合格判定，比复杂系统更易上手；同时仍可借助可选软件与以太网实现数据管理与多通道监控，兼顾简便与扩展。该局放测试仪还能直接替换任意品牌与型号的旧款模拟局放仪，定位为模拟探测器的现代化升级。其放大器提供 50 欧姆输入阻抗，高通滤波可在 10、20、40、50、80 千赫兹间选择，低通滤波覆盖 100 至 500 千赫兹，输入衰减范围为零至 75 分贝并以 5 分贝为步长，满足不同试品的干扰抑制需求。这种以合格判定为核心的精简设计，使现场人员无需掌握复杂的图谱分析即可完成日常抽检任务。

DDX 9101 是瑞士 HAEFELY（哈弗莱）面向局部放电合格试验推出的专用局放测试仪，核心用途是在高压元件与电气设备上施加测试电压并测量其局部放电量，从而判定试品是否满足局放考核要求。该局放测试仪源自非常成功的 DDX 测试仪家族，内置模拟局放探测器的基本测量能力，并完整符合 IEC 与 IEEE/ANSI 关于局部放电测试的全部现行标准。与功能繁复的全计算机化系统不同，HAEFELY DDX 9101 主动剔除了现场用户并不需要的多余功能，只聚焦于局部放电量大小与外加工频测试电压值的测量，使合格判定更直接。它采用紧凑的 3U 十九英寸机架式滑入机箱，并可在需要时整合交流电源构成完整的高压局放测试系统，通过前面板 8 个控制键即可完成简单操作。其合格判定的基准由用户自行设定允许的局部放电量，仪器据此自动给出通过或未通过结论，无需人工比对波形。在制造厂与试验单位的绝缘验收和出厂抽检中，DDX 9101 作为可靠的局放测试仪被广泛采用，也是模拟探测器现代化升级的典型代表。

瑞士HAEFELY DDX 9101局放测试仪判断试品是否合格的方式直观而标准化。操作员先在前面板通过8个控制键选择运行模式（仪表模式或示波器模式）并设定合适的放大器参数，随后在测试前校正测量设置，输入最大可接受的局部放电水平作为阈值。当试品施加电压后，屏幕上的指示器会直接显示该试品是否满足设定阈值，从而判定通过或未通过。若测试数值超出限制，还可更改局部放电阈值重新评估。这种以用户设定允许局放值为准的合格判定逻辑，使HAEFELY DDX 9101局放测试仪特别适合作为产品出厂局放考核的合格测试工具。这种以阈值为准的判定方式，让现场人员无需读懂复杂波形即可完成合格与否的结论。这降低了出厂局放检验对人员经验的依赖。

DDX 9101 之所以能直接替换任意品牌与型号的旧款模拟局放仪，在于它定位于模拟探测器的现代化升级。它整合了模拟局放仪的基本测量功能，使用方式贴近传统仪器，却以数字化的面板指示、阈值设定与软件扩展提升了可用性。HAEFELY DDX 9101 符合 IEC 与 IEEE/ANSI 局放标准，其局部放电测量部分使用符合 IEC 270 规定的模拟峰值检波器，保证了测量结果与原有模拟设备一致且更可追溯。模拟峰值检波方式与原模拟仪器一脉相承，使老用户无需重新建立判读习惯即可平稳过渡。其电压测量分辨率达满量程的百分之零点零五，部分放电测量分辨率同样为满量程的百分之零点零五，量化精度足以支撑严格的合格判定。对于希望更新老旧设备又不愿改变既有试验流程的用户，这台局放测试仪提供了低成本、低学习曲线的替代方案。其脉冲相位分辨率达 0.35 度，线频同步范围 20 至 400 赫兹，周期捕获能力为 1 至 128 个周期，脉冲显示分辨率 0.78% 满量程，这些指标使替换后的测量能力不低于传统模拟设备。

瑞士HAEFELY DDX 9101局放测试仪适用于多种高压电气设备的局部放电测试场景。它可对配电变压器、电力变压器、电流互感器与电压互感器、旋转电机、开关、浪涌避雷器以及电缆等试品开展局放合格试验，也可用于产品研发与科学院校的绝缘研究。借助可选的交流电源整合，DDX 9101还能构成完整的高压元件产品局部放电测试系统。由于专注测量局放量与测试电压，该局放测试仪既能服务于制造厂的出厂抽检，也能用于试验室的绝缘验证，是HAEFELY面向局放合格判定广泛覆盖各类电气设备的实用型局放测试仪。从变压器到电缆，DDX 9101都能以一致的流程完成局放合格验证。DDX 9101的适用面因此覆盖了从元件到整机的绝缘验证链条。

与功能繁复的全计算机化局放探测系统相比，瑞士HAEFELY DDX 9101局放测试仪做了精准取舍：它保留模拟探测器的基本功能，专注测量局部放电量与外加工频测试电压值，去掉了多数用户并不需要的高级功能，因而操作更简洁、更经济实用。DDX 9101通过前面板8个控制键即可完成模式选择、阈值设定与合格判定，比复杂系统更易上手。同时它仍可借助可选软件与以太网实现数据管理与多通道监控，兼顾简便与扩展。该局放测试仪还能直接替换任意品牌与型号的旧款模拟局放仪。凭借这种定位，HAEFELY DDX 9101在常规局放合格试验中比全计算机化系统更高效实用。对只需合格判定的常规试验，DDX 9101的精简定位避免了为冗余功能付出额外投入。

使用瑞士HAEFELY DDX 9101局放测试仪时，安全与操作注意事项需要重视。局放试验涉及高压，测试前必须确认试品与高压回路可靠隔离、接地与放电到位，防止残余电荷与误加压危及人员。DDX 9101应在0至44摄氏度、湿度不超过80%且无冷凝的环境中使用，避免凝露影响绝缘与测量。仪器为19英寸机架设备，安装应稳固并保证通风，电源线按85至264伏交流规范连接。阈值设定应依据产品局放限值要求，避免误判。遵循这些要点，HAEFELY DDX 9101局放测试仪可在保障安全的同时输出可信的合格判定结果。长期停用的设备重新投用前，建议先做功能与接口核查，确认状态正常再上高压。规范的接地与放电操作是每一次局放试验安全的前提。

使用 DDX 9101 完成一次局放合格试验的流程清晰且易于掌握。先将试品接入高压回路，必要时通过可选交流电源施加测试电压；随后在前面板选择仪表或示波器模式并设定放大器，进入测试前校正并输入允许的最大局部放电水平。测试前校正环节确保放大器与滤波器设置得到验证，椭圆快照功能让关键放电相位被即时固定为图像证据。加压后观察屏幕指示器判定合格与否，试验中可随时拍摄椭圆快照留存证据，其操作类似于模拟示波器相机但更简便。配合可选的数据获取与远程控制软件及个人计算机，HAEFELY DDX 9101 能按自定义参数采集试验数据并生成带图像图表的测试报告。这台局放测试仪以少量按键即可走完全流程，显著降低现场操作门槛，即使是首次使用者也能在简短培训后独立开展标准局放合格试验，配合软件生成的图表报告，试验结果更易被质量部门采信与归档管理。

DDX 9101 的电气与环境规格覆盖了工业现场与试验室两类使用条件，使这台局放测试仪具备很强的适应能力。环境方面，HAEFELY DDX 9101 的工作温度为 0 至 44 摄氏度，存储温度可达负 20 至 60 摄氏度，相对湿度上限为百分之八十且要求无冷凝，振动与冲击耐受不超过 3G，满足常规搬运与现场布署。电压测量部分采用三十千欧测量阻抗，满量程输入电压分别为十伏峰值、二十伏峰峰值与七点零七伏有效值，动态范围覆盖满量程的百分之十至百分之百。电源适配上，仪器支持 85 至 264 伏交流输入，频率覆盖 47 至 440 赫兹，内置 4 安保护熔断器，电源连接采用带保险丝的 IEC 320 连接器，保护熔断器在电源异常时提供过流防护。电磁兼容方面，DDX 9101 符合 EC 指令 89/336/EEC，传导与辐射发射满足 EN 50081-1 标准，抗扰度满足 EN 50082-2 工业标准。机身高度 3U、重 5 千克、支持十九英寸机架安装，接地系统采用系统接地并直接接地外壳，与线路接地之间为 300 微亨电感，整套规格让该局放测试仪可在多种现场与产线环境稳定运行。

使用 DDX 9101 开展局放试验时，安全与操作注意事项应当被严格遵从。局放试验涉及高压，测试前必须确认试品与高压回路已可靠隔离、接地与放电到位，防止残余电荷或误加压危及人身安全。HAEFELY DDX 9101 应在 0 至 44 摄氏度、相对湿度不超过百分之八十且无冷凝的环境中使用，避免凝露影响绝缘与测量准确性。仪器为十九英寸机架设备，安装应稳固并保证通风良好，电源连接采用带保险丝的 IEC 320 连接器，机箱通风孔应保持畅通。接地应采用系统接地并将外壳直接接地，线路与地之间串接 300 微亨电感以抑制干扰，接地不可靠既会影响测量也会带来安全风险；电源端 4 安保护熔断器可在异常时切断回路，避免故障扩大危及操作人员。长期停用的设备重新投用前，建议先做功能与接口核查，确认状态正常再施加高压。遵循这些要点，这台局放测试仪可在保障安全的同时输出可信的合格判定结果。
