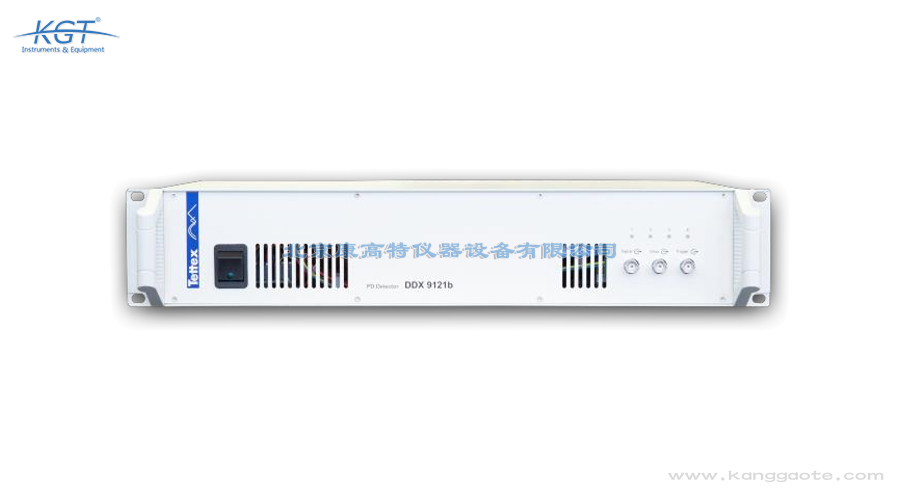

瑞士HAEFELY DDX 9121 多通道局放和射频电压检测仪

瑞士HAEFELY DDX 9121多通道局放和射频电压检测仪支持在传统PD测量、RIV测量（NEMA或CISPR标准）、直流下PD测量之间选择，并具备快速的电缆PD故障定位（SL）功能。它可进行通过/不通过测试或相位分辨PD（PRPD）分析，支持多种采集方式；内置频率频谱分析与可选频段降低接地噪声，模拟与高阶数字滤波器组合提升效果。测量数据经远程软件完成相位分辨记录。全数字化设计，性能稳定且后续易于通过软件升级扩展测量功能。模块化结构支持1至9个同步与4至36个非同步输入，配置灵活。依据IEC 60270进行传统PD测量，方法国际通用、结果被广泛认可。RIV测量支持NEMA或CISPR标准，应用灵活，覆盖多种干扰评估。具备快速电缆PD故障定位SL功能，可高效找到绝缘缺陷所在位置。

DDX 9121 配备专用射频干扰电压测量系统，其测量频率可在 33 千赫兹至 1.497 兆赫兹范围内自由选择，覆盖无线电干扰电压试验的常见频段。HAEFELY 支持按 NEMA 或 CISPR 标准开展 RIV 测量，并与局放测量在同一平台并行完成，省去额外配置专用仪表。对电力设备对外发射的射频干扰评估而言，频段选择的灵活性与标准符合性同等重要。DDX 9121 将射频干扰电压测量纳入多通道局放检测体系，使试品在局放与干扰两个维度上的表现可在一次布置中同时获得，提升了高压设备电磁兼容与绝缘状态评价的一体化程度，也便于在同一份报告中呈现两类结果。测量过程中可在该频段内按试验要求自由设定中心频率与带宽，配合内置的频谱分析快速锁定干扰主要来自的频点，从而优化测量设置。该独立测量系统避免了用通用仪器拼凑带来的校准繁琐，使射频干扰电压结果更可信。

瑞士HAEFELY DDX 9121多通道局放和射频电压检测仪是一款全数字化、高性能的局部放电（PD）与无线电干扰电压（RIV）检测设备，采用模块化设计，适用于多种PD检测场景。它可实现1至9个同步测量输入及4至36个非同步测量输入，依据最新IEC 60270标准进行传统PD测量、RIV测量、直流下PD测量及PD电缆故障定位，并通过远程软件完成数据采集、显示与报告生成。全数字化设计，性能稳定且后续易于通过软件升级扩展测量功能。模块化结构支持1至9个同步与4至36个非同步输入，配置灵活。依据IEC 60270进行传统PD测量，方法国际通用、结果被广泛认可。RIV测量支持NEMA或CISPR标准，应用灵活，覆盖多种干扰评估。具备快速电缆PD故障定位SL功能，可高效找到绝缘缺陷所在位置。

HAEFELY DDX 9121 采用模块化输入架构，可提供 1 至 9 个同步测量输入以及 4 至 36 个非同步测量输入，覆盖从单一试品到多相、多通道复杂布置的测试规模。DDX 9121 的同步输入保证各通道在同一时间基准下采样，为相位分辨局放分析提供一致参照；非同步输入则扩展了可同时观察的通道数量，适合大型试品或多点布设。这种灵活配置使一台仪器既能完成常规单相设备检测，也能应对变压器等多绕组、多端子的并行局放监测。模块数量的增减让检测能力随任务扩展，避免因通道不足而被迫分批重复试验，从而在整体上提升测试效率与现场布置的便利性。模块化设计还意味着后期可通过扩展输入开关来增加通道，保护已有投入并适应未来更高通量的检测需求。在电缆局部放电故障定位应用中，仪器借助行波或时差法快速确定放电点，缩小巡检范围。这样的通道组合也方便在研发与出厂两类场景中灵活复用同一套硬件。

HAEFELY DDX 9121 通过基于 Windows 系统的远程软件完成数据采集、局放信息显示与测试报告生成，操作人员短时间内即可上手。DDX 9121 的软件支持报告打印、以 XML 格式进行网页展示、将结果导出为 CSV 文件以及截图功能，便于测量数据的归档、共享与二次处理。丰富而直观的界面让复杂多通道局放数据清晰呈现，减少现场读数的主观误差。该软件串起采集、分析与输出连贯流程，使一份规范的局放与射频干扰电压检测报告能直接从测试过程生成。配合 PC 端的多探测器高分辨率显示，试验人员可在大屏上同时观察多个通道的放电趋势，提高从试验到交付的整体效率。除报告与数据导出外，软件还允许将关键放电图谱直接截取为图像，便于在技术交流或培训中引用，也使非专业人员快速理解放电特征。软件对多通道局放数据的统一管理，降低了跨文件整理与比对的工作量，适合长期数据积累。

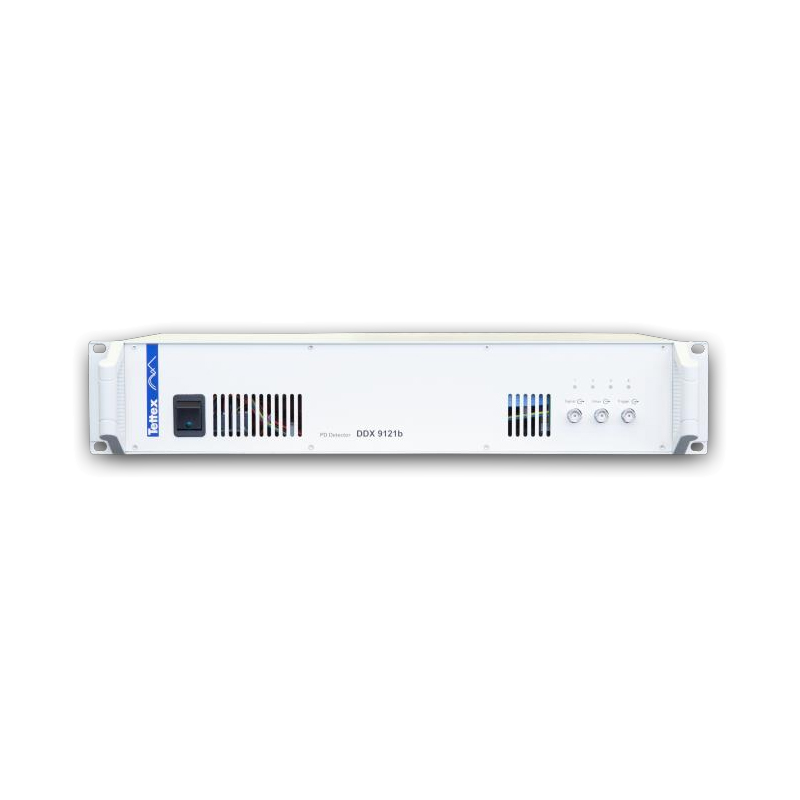

瑞士HAEFELY DDX 9121多通道局放和射频电压检测仪采用19英寸机架式结构，尺寸483×306×89mm，重量6.2kg加配件5kg，便于集成于测试系统。其工作温度0至45°C、存储温度-20至60°C、湿度5%至80%相对湿度无冷凝，电源90至264VAC、50/60Hz。PC最低配置为Intel Core i3或同级、1GB RAM及以太网/USB 2.0，屏幕分辨率随探测器数量从1280×800至2560×1440，操作系统支持Windows 7与Windows 10。全数字化设计，性能稳定且后续易于通过软件升级扩展测量功能。模块化结构支持1至9个同步与4至36个非同步输入，配置灵活。依据IEC 60270进行传统PD测量，方法国际通用、结果被广泛认可。

DDX 9121 依据 IEC 60270:2000 及修订版等国际标准开展传统局放测量，并支持符合 NEMA 或 CISPR 标准的射频干扰电压测量，令检测结果具备国际通用的可比性。HAEFELY 还使仪器符合 IEC-60060、IEC-885、IEEE Std.4、ICEA T-24-380、ASTM D1868、ANSI C57.113 与 ANSI C57.124 等多项规范，直流局放测量与电缆局放故障定位也遵循相应试验方法。标准符合性是高电压试验被制造方、验收方共同采信的前提。DDX 9121 把多标准内置到测量流程，操作人员无需自行换算或额外配置，既降低人为偏差，也便于出具的局放与射频干扰电压数据直接参与产品合格评定与跨实验室比对。仪器同时符合 EMC 指令 2014/30/EU 与 RoHS 指令 2011/65/EU，满足欧盟电磁兼容与有害物质限制要求，可在国际项目与出口设备中顺利使用。设备升级便捷，可在原有基础上增加射频干扰电压测量、实现同步局放读数以及直流条件下的局放测量等扩展功能，使初期配置更经济。丰富的接口与模块化架构还让仪器在长期使用中保持技术延续性，适应标

瑞士HAEFELY DDX 9121多通道局放和射频电压检测仪测量精度为±5%（满量程1%至100%），脉冲相位分辨率0.35°，电压测量输入范围0.14至140VAC（RMS）与-200至+200VDC，输入阻抗1.7MΩ/11pF，线性误差小于±1%，同步精度小于5°，频率范围15至400Hz。RIV测量系统频率可在33kHz至1.497MHz自由选择。工作温度0至45°C，尺寸483×306×89mm。全数字化设计，性能稳定且后续易于通过软件升级扩展测量功能。模块化结构支持1至9个同步与4至36个非同步输入，配置灵活。依据IEC 60270进行传统PD测量，方法国际通用、结果被广泛认可。RIV测量支持NEMA或CISPR标准，应用灵活，覆盖多种干扰评估。

相比单通道局放仪，瑞士HAEFELY DDX 9121多通道局放和射频电压检测仪采用模块化设计，支持1至9个同步与4至36个非同步测量输入，可同时监控多相设备、大幅缩短测试时间。其±5%测量精度、0.35°脉冲相位分辨率与15至400Hz频率范围保障高可靠数据；内置频谱分析与数字滤波器有效抑制噪声。DDX 9121还易于升级增加RIV、扩展输入与直流PD功能，配合远程软件实现多路同步。全数字化设计，性能稳定且后续易于通过软件升级扩展测量功能。模块化结构支持1至9个同步与4至36个非同步输入，配置灵活。依据IEC 60270进行传统PD测量，方法国际通用、结果被广泛认可。RIV测量支持NEMA或CISPR标准，应用灵活，覆盖多种干扰评估。

瑞士HAEFELY DDX 9121多通道局放和射频电压检测仪适用于配电变压器、电力变压器以及电流和电压互感器的局部放电与无线电干扰电压检测。其模块化设计支持多通道同步测量，可对多相设备进行监控；依据IEC 60270进行PD、RIV、直流PD测量与电缆故障定位。凭借相位分辨分析与远程软件，该检测仪广泛应用于高压电气设备出厂试验、交接验收与状态评估等场景。全数字化设计，性能稳定且后续易于通过软件升级扩展测量功能。模块化结构支持1至9个同步与4至36个非同步输入，配置灵活。依据IEC 60270进行传统PD测量，方法国际通用、结果被广泛认可。RIV测量支持NEMA或CISPR标准，应用灵活，覆盖多种干扰评估。具备快速电缆PD故障定位SL功能，可高效找到绝缘缺陷所在位置。
