瑞士HAEFELY DDX9160便携式局放检测仪

DDX9160基于局部放电脉冲电流法与无线电干扰电压测量原理。对被测设备，高频电流传感器或耦合电容把局放脉冲送入五十欧姆输入端口，仪器以高采样示波器记录脉冲波形，经数字处理得到放电量与相位，形成相位分辨局部放电图谱。无线电干扰电压测量则按NEMA与CISPR标准的准峰值检波，在可调中心频率上评估设备的电磁干扰水平。其数字滤波模块可把测量频带切换到低噪声频段，抑制频域噪声，从而把检测灵敏度提升到直接接入时不超过零点零一皮库仑。全数字化架构让多通道同步、触发与数据存储都更加稳定可靠，为微弱信号捕捉提供保障。正是这种脉冲记录加数字处理的路径，使微弱局放不再被本底噪声淹没，检测下限得以大幅下探。这也让它在实验室标定与现场复测之间能够保持高度一致的结果。这种软硬协同的设计思路，代表了现代局放仪器的发展方向。

使用DDX9160应注意高压与低压两方面的安全与防护。它虽为低压电子仪器，但常与高压试验回路配合，传感器与地线必须按高压试验规程布置，确保绝缘距离与可靠接地，防止感应或反击损坏设备与伤人。整机防护等级为IP50，仅防固体异物、不防水，应避免雨淋、凝露与粉尘环境，存放于干燥处。内置十一点一伏锂电能连续工作八小时以上，现场可脱离市电，但长期不用应定期充电以维护电池。搬运时避免剧烈震动，接口与光纤接头注意防尘防折。高压试验区域须设警戒与监护，任何接线变更在停电放电后进行，严守电气试验基本安全制度，防止触电与设备损坏。现场应划定安全警戒区并设专人监护，任何接线变更都必须在停电放电后进行，这是高压电气试验的基本纪律。长期停用的仪器启用前，建议先做功能自检与接地检查，确认状态正常再上现场。

DDX9160广泛应用于各类高压电力设备的局放检测。典型对象包括：电力配电变压器与电抗器的出厂及现场局放试验；中压、高压及气体绝缘开关柜的绝缘状态评价；交联聚乙烯等电力电缆的耐压同步局放检测；旋转电机绕组绝缘诊断；电流互感器、电压互感器与避雷器的局放巡检；以及套管、电力电容器等元器件的性能检测。由于支持四通道同时测量，它能在复杂设备上分相、分部位布置传感器，同步捕捉不同放电源。对既做常规局放又需评估无线电干扰电压的研发与质检单位，一台设备即可覆盖两类试验，减少设备投入与人员培训成本。对关注设备全生命周期健康的用户，它还能把历次图谱存入趋势库，支撑老化与劣化分析。把局放检测纳入例行试验，有助于在绝缘击穿前发现隐患，降低突发故障风险。及早发现局部放电，等于为设备争取了宝贵的检修窗口期。

判读DDX9160结果的核心是相位分辨局部放电图谱与放电量。仪器的检测灵敏度在直接接入内置四端输入端口的全频积分模式下可达不超过零点零一皮库仑，为微弱放电提供量化基础；图谱把每次放电的相位、幅值与频次叠加，不同绝缘缺陷呈现各异的典型模式。判读时应结合IEC 60270的视在放电量概念与设备历史、规程阈值，区分内部放电、沿面放电与电晕等类型。无线电干扰电压结果则按NEMA或CISPR准峰值给出，用于评估对外电磁干扰水平。需要注意的是，放电量会随电压与接线变化，应固定试验条件做横向与纵向比较，异常上升趋势比单次绝对值更值得关注，以便及早干预。把图谱结论与红外、油中溶解气体等其他状态量联合研判，往往比单靠局放一项更能准确刻画绝缘趋势。把单次检测与历史基线对照，比孤立看一个数值更能反映设备真实的绝缘走向。

现场局放检测常受空间电磁干扰，DDX9160依靠数字滤波与软件分析抑制。其数字滤波模块可把测量频带切换到低噪声频段，绕开干扰严重的频率区间，从频域提升信噪比；相位分辨局部放电图谱则利用真实放电的相位聚集特征，把随机噪声与工频相关放电区分开。多通道同步还能通过比对不同位置信号的相关性识别并剔除外部干扰。配合规范接地、合理布线以及避开强干扰时段测量，通常可获得干净的图谱。这些手段使它在变电站、开关柜室与电缆隧道等复杂电磁环境下，仍能保持实验室级的检测灵敏度与重复性，减少误报漏报，让微弱缺陷也能被及时发现。当同一设备出现多源干扰叠加时，分通道与频带联合分析的价值最为突出，能厘清真实缺陷信号。当现场条件受限无法彻底避开干扰时，软件降噪往往成为决定成败的最后一道保障。

DDX9160的设计与测试直接对标多项国际权威规范。局部放电测量遵循IEC 60270常规局放试验方法；无线电干扰电压测量满足NEMA与CISPR相关标准，其中准峰值检波器符合NEMA 107、ANSI C63.2以及CISPR 16-1-1、CISPR 18-2等版本要求，滤波带宽按NEMA四点五千赫与CISPR九千赫设置。这些标准规定了测量频带、检波方式与校准方法，保证不同实验室与现场的结果可比。遵循标准既使检测报告在国际贸易、型式试验与验收中被采信，也指导了传感器频响、接线与图谱判读的一致性，是设备得以进入高端质检与科研场景的合规基础，也让跨国互认更为顺畅。把测量严格限定在标准规定的频带与检波方式内，也让检测结论更具法律效力与互认基础。标准化的测量方法也让不同批次产品之间的横向比较变得公平而可信。对出口型装备而言，标准符合性往往直接决定能否进入目标市场。严格按标准执行测量，也让检测结果能经得起监督抽查与争议溯源。

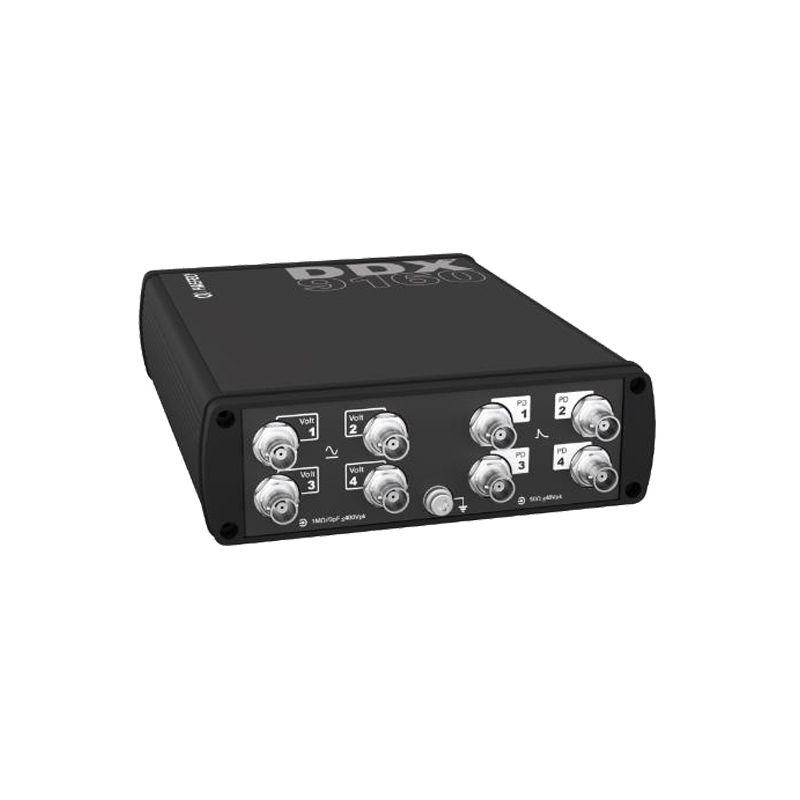

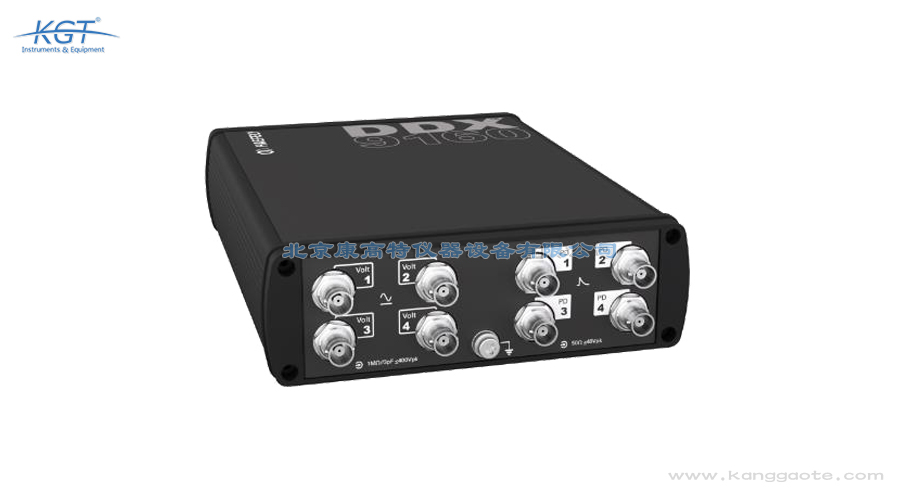

瑞士HAEFELY DDX9160便携式局放检测仪是哈弗莱推出的一款全数字化、模块化、高度集成的局部放电与无线电干扰电压检测仪器，最多可同时接入四路局放或无线电干扰电压及电压测量通道。它体积小巧、重量仅一点三千克，既可内置锂电池现场便携使用，也可外接电源工作，专为变压器、气体绝缘开关柜、电缆、旋转电机、互感器等电力设备的局放巡检与科研试验设计。设备遵循IEC 60270等国际规范，支持相位分辨局部放电分析、噪声滤波降噪，并能配合控制软件自动采集数据、绘制图谱与生成报告，是实验室与现场通用的高性能局放检测平台。无论是出厂抽检还是现场交接，它都能以一致的方法给出可比对的数据，是现代绝缘诊断的重要工具。对绝缘性能的量化评价，正逐步从人工读表转向图谱驱动的自动诊断。这也正是它在高端质检场景中保持口碑的根本原因。

在局放检测仪选型时，DDX9160的突出特点是全数字化模块化与多通道扩展。单台已支持四路局放或无线电干扰电压通道，若通道数不足，最多可堆叠三台通过光纤菊花链级联，由配套控制软件统一通讯与管理，显著扩展同步测量能力。相比传统模拟式局放仪，它的数字滤波与软件分析避免了模拟器件漂移，灵敏度与重复性更好；相比大型固定式系统，它重量轻、可电池供电，更适合现场与移动试验。选购时应结合被测设备类型、所需通道数、是否要做无线电干扰电压测试，以及是否需级联扩容来权衡，并确认接口与传感器配套齐全，避免后期扩容受限。在预算有限又需多对象覆盖的场景，模块化带来的按需扩容优势尤为明显，避免一次性过度配置。对于需要多相、多间隔同步测量的大型设备，级联能力几乎是刚需而非锦上添花。按需扩展而非一步到位的思路，也更符合多数用户的实际预算节奏。

除电网运维外，DDX9160在制造、科研与多个专业领域都有应用。变压器、开关柜、电缆与互感器制造厂把它用于出厂局放与无线电干扰电压质检，把控产品绝缘水平；电力试验研究院与高校用它做新型绝缘结构与工艺的科研试验；气体绝缘组合电器与直流输电换流阀等高端装备的现场交接与预防性试验也常配备此类仪器。其模块化、可级联与电池供电的特点，使一台设备既能驻守实验室，也能随工程车奔赴现场，顺应了以状态检修与全维度质量评价替代粗放验收的行业趋势，对提升电力设备可靠性具有实际价值，是绝缘诊断的高端装备选择。在智能运维与数字孪生推进中，这类可量化、可存档的局放数据正成为设备健康管理的关键输入。在高端装备国产化与走出去的背景下，符合国际标准的检测能力更显关键。把检测能力前置到设计验证环节，能从源头提升产品绝缘可靠性。

DDX9160的操作以软件引导为主。现场先用每通道配套线缆与接头把高频电流传感器或耦合电容接入对应输入端口，接好一米接地电缆并保证单点可靠接地，再连接电压参考信号。开机后在控制软件中选择通道、设置带宽与触发方式，即可开始采集；仪器支持相位分辨局部放电记录与示波器存储，数据实时显示参数与图谱。若需更多通道，用光纤链路适配器把多台设备菊花链级联，由软件统一控制。测量结束后软件自动生成检测报告，结果可经以太网或光纤导出。整个过程强调规范接线与接地，以获得可信的局放与无线电干扰电压数据，减少人为因素带来的偏差。对于缺乏经验的操作者，软件内置的流程指引降低了出错概率，但规范接地仍是结果可信的前提。良好的接地与参考相位，是获得稳定图谱、避免误判的两道关键前提。完整的数据留存，使每一次试验都可被第三方复核与追溯。
