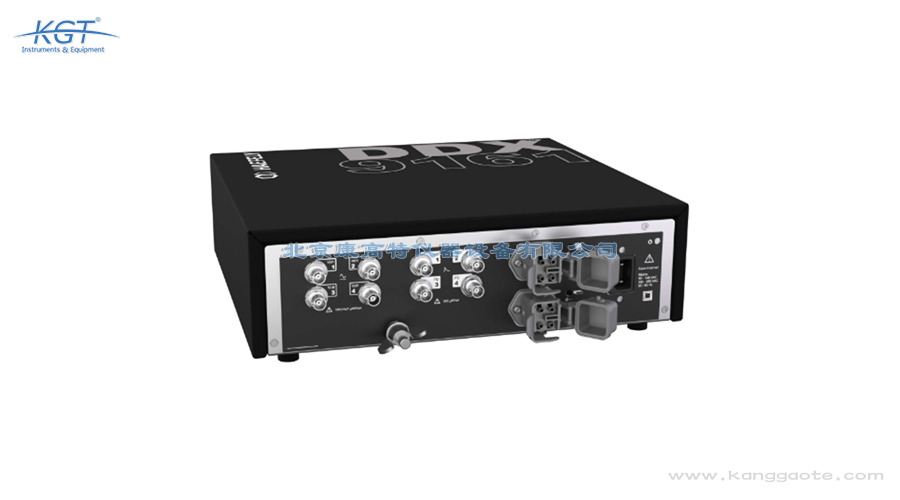

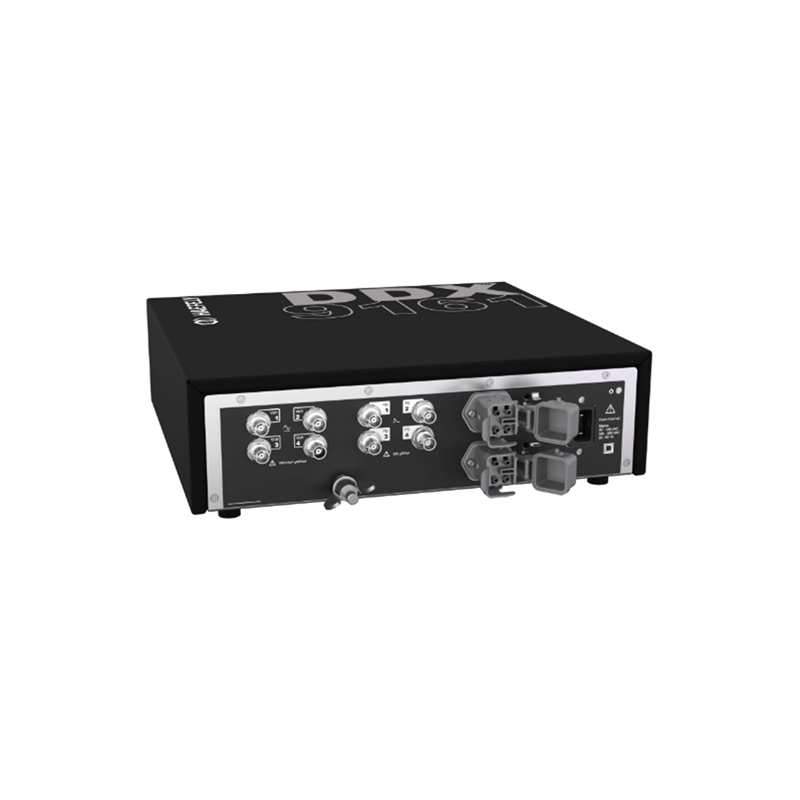

瑞士HAEFELY DDX9161实验室多通道局放检测仪

瑞士HAEFELY（哈弗莱）DDX9161实验室多通道局部放电与无线电干扰电压检测仪，是专为高压实验室研发的全数字化、模块化检测设备。它最多可同时接入四路局部放电或无线电干扰电压及电压测量通道，最低检测灵敏度可达0.01皮库仑，并支持多台设备菊花链级联扩展通道。设备遵循IEC 60270、CISPR与NEMA标准，提供相位解析局部放电（PRPD）图谱与FFT频谱分析，通过光纤光电隔离保障试验区安全，配套软件自动采集数据并生成PDF检测报告。它广泛用于变压器、GIS开关柜、电力电缆、互感器、避雷器等高压设备的局放试验与科研检测。其即插即用、免维护的模块化理念，降低了实验室的日常运维负担。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

高压实验室可把DDX9161作为局放与RIV科研的核心平台。其四通道同步采集支持在变压器、GIS、电缆等试品上多点布控，配合多台菊花链级联还能扩展通道，满足复杂试品的长时观测。高阶可调数字滤波加FFT让研究者自由剥离干扰、聚焦目标频带，PRPD图谱直观呈现放电相位特征，便于归纳不同缺陷的放电指纹。设备符合IEC 60270、CISPR与NEMA，测量结果具标准可比性，生成的PDF报告含图谱与波形截图，便于论文与评审。内置低噪声电源与即插即用模块化设计降低维护负担，使科研人员专注数据分析而非设备调试。在新材料与新结构绝缘研究中，它提供的高灵敏多通道数据尤其宝贵。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

试验可按步骤进行：先把被试变压器各监测点经AKV 9360等耦合器接到DDX9161的BNC局放输入通道，电压测量通道接分压信号，用20米浩亭光纤把主机连到控制室电脑；在配套软件选择IEC 60270局放模式或NEMA/CISPR的RIV模式，设定高阶数字滤波频段以避开背景噪声；逐步升压，设备以100兆采样点每秒记录波形并实时绘制PRPD图谱；观察各通道局放幅值与相位分布，记录闪络与异常；试验后软件自动生成带图谱的PDF报告。多台设备可菊花链级联，同步更多测点。全程高压区经光纤隔离，操作安全。升压前建议先以低电压确认各通道接线与相位同步正常，再升至试验电压，避免直接高压下排查故障的风险。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

DDX9161的局放与无线电干扰电压测量能力依据多项国际标准。局部放电常规测试遵循IEC 60270；无线电干扰电压（RIV）测量分别满足NEMA与CISPR体系：NEMA模式对应NEMA 107:1987与ANSI C63.2:1996，CISPR模式对应CISPR 16-1-1:2019与CISPR 18-2:2017，并兼容NEMA 107:2016、ANSI C63.2:2016。RIV滤波器带宽按标准设定，NEMA为4.5千赫、CISPR为9千赫，中心频率50至2150千赫连续可调，准峰值检波符合上述标准。这些符合性使检测结果可用于合规评估与跨国互认，用户在验收时应核对设备模式设置与对应标准条款。对出口设备试验，多标准兼容能顺利通过不同技术体系的审核。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。应用范围广阔。适配性很强。技术路线成熟。值得信赖。很可靠。

DDX9161采用全数字化架构。局放信号经耦合器送入50欧姆输入的测量通道，设备内置市面灵活的高阶可调数字滤波器，可在频段1（30千赫至1.5兆赫，可选带宽3千赫至1.47兆赫）与频段2（300千赫至20兆赫，可选带宽30千赫至19.7兆赫）间切换，把测量频带移到低噪声区间抑制干扰。采样率100兆采样点每秒、记录时长1微秒至20毫秒，FFT覆盖0至50兆赫、频率分辨率2.5千赫。软件据此绘制PRPD相位解析图谱，把局放幅值按工频相位分布呈现，并同步测无线电干扰电压（RIV）。线性误差小于±1%，搭配AKV 9360耦合器在积分滤波模式下灵敏度≤0.01皮库仑，实现高灵敏检测。这种架构让微弱局放从背景噪声中清晰凸显。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

DDX9161以高阶可调数字滤波与低噪声设计抗干扰。其数字滤波器可在两个宽频段内灵活切换并调节带宽，把测量频带移到背景噪声较低的区间，从频域抑制广播电台、开关电源等干扰；内置低噪声电源进一步降低本底。FFT频谱（0至50兆赫、分辨率2.5千赫）帮助识别干扰频率成分，指导滤波设置。光纤光电隔离使控制室与高压试验区电气隔绝，阻断共模耦合。搭配AKV 9360耦合器在积分滤波模式下灵敏度仍达≤0.01皮库仑，意味着在压低噪声的同时保持高灵敏，使微弱局放信号能从背景中凸显，适合实验室精密检测。对临近射频源的实验室，合理选带可把干扰抑制到不影响判读的水平。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

DDX9161的PRPD相位解析图谱把局放脉冲按工频相位与幅值二维分布，是判源核心。典型内部放电在正负半周对称出现、聚类于特定相位；表面放电多偏于半周一侧；电晕则集中在过零附近，据此可区分缺陷类型。灵敏度以皮库仑表示，搭配AKV 9360在积分滤波模式下最低≤0.01皮库仑，数值越小说明可检越微弱。线性误差小于±1%，保证幅值可信。RIV模式下读数以微伏计，搭配AKV 9360四端耦合器直测输入小于1微伏。判定时把测得局放量与设备标准限值比对，超差即绝缘不良；结合PRPD形态还能定位放电性质，指导解体检查。对多源叠加的复杂图谱，应结合各通道空间位置综合判断，避免单图谱误读。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

选型看通道数与使用环境。DDX9161是实验室级多通道设备，最多四路PD/RIV及电压通道同步、最低灵敏度0.01皮库仑、支持高阶可调数字滤波与多台级联，适合固定实验室台架、多测点同步与科研分析，且符合IEC 60270、CISPR、NEMA多项标准。便携式局放仪（如DDX 9160）更强调现场机动，通道与灵敏度配置通常低于实验室机型。若主要在厂内试验站做出厂局放与RIV检测、需PRPD与FFT深度分析，选DDX9161；若以变电站户外巡检为主、追求轻便，则便携型号更合适。两者常互补构成完整的局放检测能力。对研发型实验室，DDX9161的扩展性与标准符合性更具长远价值。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

DDX9161面向需要多通道、高灵敏局放测量的高压实验室。电力设备制造厂在变压器、GIS、互感器出厂试验中，用它同时监测多个绕组或盆式绝缘子处的局放；电缆与避雷器研发试验也借其四通道同步采集评估绝缘缺陷。由于支持PRPD图谱与FFT，研究人员可区分内部气隙、表面放电与电晕等不同放电源。设备还能按NEMA、CISPR完成无线电干扰电压测量，适配开关设备EMC评估。多台菊花链级联可扩展通道数，满足大型试品多测点需求。相比单通道便携仪，它更契合实验室固定台架与科研长时观测。在新型绝缘材料研究中，其高灵敏与宽频特性可捕捉早期微弱放电信号。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。

使用DDX9161时应注意：局放输入为50欧姆BNC，须通过标准耦合器（如AKV 9360）接入，严禁直接施加工频高压，否则烧毁输入；耦合器选型影响灵敏度，积分滤波模式下搭配AKV 9360可达≤0.01皮库仑，错配会降低指标。光纤链路是高压隔离关键，浩亭光纤接口与转换模块不得旁路。设备内置低噪声电源、模块化即插即用，但通道扩展板卡需正确安装。环境工作温度-20至55摄氏度、湿度5%至95%无凝露，防护IP50宜置洁净实验室。供电90至140或195至265伏交流、50/60赫兹、功耗25伏安，定期核查校准维持线性误差小于±1%。长期停用应做好模块防潮，重新投用前做一次全通道自校。该仪器通道多。灵敏度非常高。适合实验室用。图谱分析直观。符合多项标准。滤波灵活可调。适合变压器测试。适合电缆试验。便于科研使用。光纤隔离安全。结果稳定可信。适合GIS检测。有助于缺陷判别。报告导出方便。适合出厂试验。抗干扰能力强。适配多种设备。现场表现稳定。
