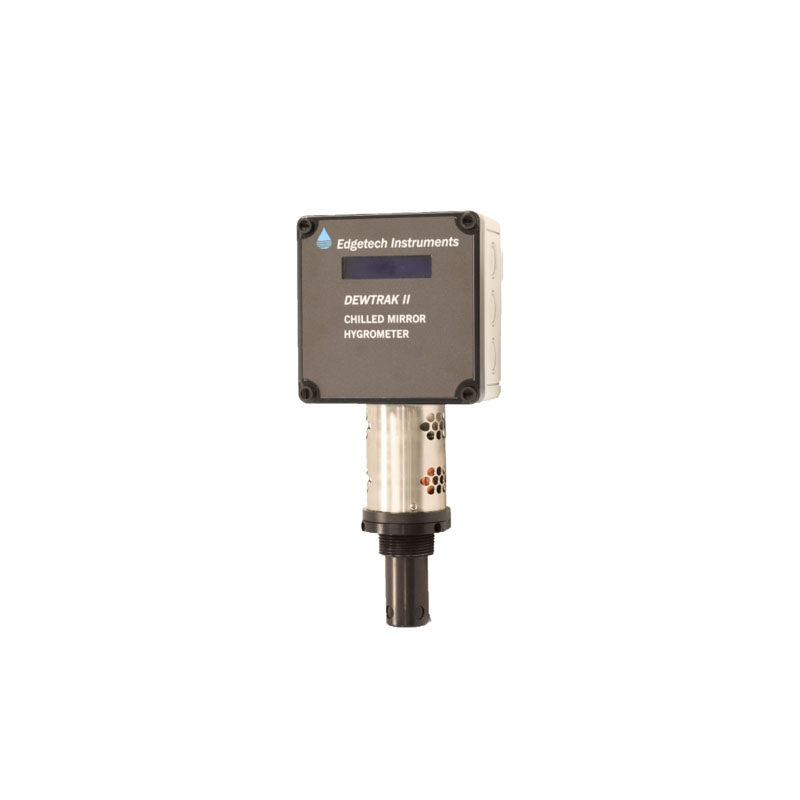

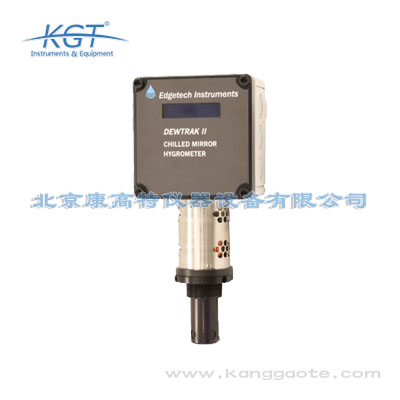

美国EdgeTech DewTrak II冷镜露点变送器

EdgeTech DewTrak II冷镜露点变送器针对核工业场景的特殊要求进行了多方面的适配设计，核心优势包括：第一是标准符合性，该产品符合GB/T 15477《核级气体湿度测量方法》、EJ/T 20003《核级气体分析器通用技术条件》等核工业相关标准，满足核领域的测量规范要求；第二是耐辐照性能，产品的电子元器件、外壳材料都经过耐辐照筛选，可在累计辐照剂量10^5 Gy的环境下稳定运行，不会因为辐射导致测量精度下降、元器件损坏；第三是耐腐蚀性，所有与气体接触的过流部件都采用316L不锈钢材质，经过钝化处理，可耐受含氟、含酸的腐蚀性核级气体，不会发生腐蚀泄漏、材质析出等问题；第四是可靠性，产品的长期稳定性≤0.05℃/年，不需要频繁进行现场校准，可降低核辐射环境下的人员运维风险；第五是系统适配性，支持核安全级DCS系统对接，数据传输符合核工业的信息安全要求，可直接纳入核设施的安全监控体系，满足核设施的实时安全监测需求。该产品可应用于核电站反应堆冷却气湿度监测、核燃料加工厂工艺气体湿度测量、核级气体纯化系统露点检测、放射性废气处理系统湿度监测等场景，既可以满足B端核技术应用企业的生产过程

EdgeTech DewTrak II冷镜露点变送器的测量原理是经典的冷镜露点法：核心测量部件包含帕尔贴制冷元件、高精度镜面、铂电阻测温元件、光电发射和接收模块。工作时帕尔贴元件对镜面进行降温，当流经镜面的被测气体中的水汽达到饱和状态时，会在镜面表面凝结出均匀的露或霜，此时光电接收模块检测到镜面的光反射率发生突变，系统立即锁定当前镜面的温度，该温度就是被测气体的露点温度，再通过内置的饱和水汽压公式，可计算出相对湿度、体积含水量、质量含水量等其他湿度参数。该产品从多个维度保障测量数据的可靠性：第一是测温精度，镜面搭载的A级铂电阻测温元件，测温精度可达±0.05℃，从源头保障温度测量的准确性；第二是镜面污染补偿算法，内置的智能算法可识别镜面的杂质污染状态，自动调整光强判定阈值，避免污染导致的测量误差；第三是露/霜自动识别功能，当露点温度低于0℃时，系统可自动识别是露还是霜，采用对应的饱和水汽压公式计算，避免0℃附近的测量误差；第四是量值溯源性，每台产品出厂前都经过溯源至国家湿度基准的校准，测量数据具备权威性，可作为质量评估、安全判定的依据。该产品的测量原理决定了其测量可靠性远高于其他原理的

冷镜式露点变送器和阻容式露点仪相比，核心优势体现在三方面：第一是测量原理的权威性，冷镜法是湿度测量的基准方法，测量结果可直接溯源，不存在原理性漂移，而阻容式露点仪依赖高分子薄膜的电容变化测量湿度，长期使用会受到气体杂质、油污、粉尘的影响产生漂移，需要频繁校准；第二是测量精度稳定性，冷镜式露点仪全量程精度一致性高，在-70℃以下的极低露点环境下依然可以保持高精度，而阻容式露点仪在低湿环境下误差会明显增大；第三是使用寿命更长，冷镜式测量部件无易损耗的传感薄膜，合理使用下寿命是阻容式的3~5倍。EdgeTech DewTrak II的专属技术特点包括：搭载高精度光电检测系统，可识别微米级的露/霜凝结，测量分辨率可达0.01℃露点；内置镜面污染自动补偿算法，当镜面附着微量粉尘、油污时，系统会自动修正光强阈值，避免测量误差；配备智能除霜功能，测量完成后可快速加热镜面清除结露，响应下一次测量的时间小于2分钟；可选防爆款型号，符合Ex d IIC T4防爆等级，可应用于化工、煤矿等爆炸性危险环境。对于B端企业用户来说，该产品不需要频繁校准，可降低运维成本，投资回报比更高；对于G端用户来说，该产品的量

EdgeTech DewTrak II冷镜露点变送器的应用场景覆盖多个高要求工业领域，具体包括：第一是电力行业，可用于GIS组合电器、SF6断路器、SF6互感器等设备的SF6气体湿度在线监测，以及变压器绝缘油中溶解气体的露点检测，避免SF6气体湿度过高导致液化、绝缘性能下降，引发电力安全事故；第二是核工业领域，可用于核反应堆冷却气湿度监测、核级气体纯化系统露点检测、放射性废气处理系统湿度测量，适配核辐射环境下的高可靠性测量要求；第三是环保行业，可用于固定污染源烟气排放CEMS系统的湿度参数校准、VOCs治理系统的进气湿度监测、除湿设备的性能校验，保障污染物浓度折算的准确性；第四是轨道交通行业，可用于列车制动压缩气源的干燥度监测，避免气源湿度过高导致管路结冰、制动失灵；第五是水务行业，可用于膜处理工艺压缩气源露点监测、污水处理曝气系统湿度检测；第六是半导体制造行业，可用于电子级高纯气、特种工艺气的湿度检测，避免水汽超标导致晶圆良率下降；第七是计量检测领域，可作为湿度标准器对各类阻容式湿度传感器、便携式露点仪进行校准。该产品可同时适配B端生产企业的过程控制需求和G端监管单位、国有企事业单位

EdgeTech DewTrak II冷镜露点变送器的测量精度完全可以满足高纯气体湿度检测的高要求，是目前高纯气测量领域的主流选择之一。首先，该产品采用的冷镜式测量原理是湿度测量的基准方法，测量不确定度可达到0.08℃（k=2），量值可直接溯源至国家湿度基准，不存在原理性测量误差，是行业内公认的高纯气湿度测量首选方案；其次，该产品的露点测量范围覆盖-80℃~+100℃，即使在-70℃的极低露点环境下，测量精度依然可以保持±0.1℃，对应体积含水量的测量误差小于0.1ppm/V，完全满足电子级高纯气、特种工艺气的湿度测量要求；第三，该产品的过流部件全部采用316L不锈钢和聚四氟乙烯材质，无吸附、无析出，不会对高纯气造成二次污染，也不会因为材料吸附水汽导致测量滞后。该产品符合GB/T 14604《电子工业用气体 氧》、GB/T 16942《电子工业用气体 氢》、GB/T 16945《电子工业用气体 氩》等系列电子级气体测量标准，同时符合JJF 1363《高纯气体湿度测量仪校准规范》的计量要求。对于B端半导体制造、特种气体生产企业来说，可用于晶圆制造、光刻、刻蚀等工艺环节的高纯N2、Ar、H

美国EdgeTech DewTrak II冷镜露点变送器是基于冷镜露点法原理开发的高精度湿度测量设备，核心功能是实现各类气体环境下的露点温度、体积比湿度、质量比湿度、相对湿度、ppm/V体积含水量等多参数的精准测量，可适配各类工业场景的在线连续监测和实验室离线校准需求。核心技术参数包括：露点测量范围覆盖-80℃~+100℃，全量程测量精度可达±0.1℃露点，长期重复性≤0.05℃，响应时间在露点突变10℃时小于60秒；工作压力范围为0.1MPa~10MPa，适配正压、微负压等多种气体工况；工作环境温度范围为-40℃~+60℃，可适应户外变电站、野外监测站点、高湿高尘车间等复杂环境；供电支持12~36V直流供电，静态功耗低于5W；输出方式包含4~20mA模拟量输出、RS485数字通讯接口，支持Modbus RTU标准协议。该产品的测量原理属于湿度测量的基准方法，量值可直接溯源至国家和国际湿度基准，既可以满足B端电力、半导体、化工企业的生产过程高精度湿度监测需求，也可满足G端计量机构、国有核工业单位、环保监管部门的量值传递、安全监测等合规性需求。

EdgeTech DewTrak II冷镜露点变送器的通讯设计适配绝大多数主流工业控制系统，兼容性表现优异：基础输出方面，标配4~20mA模拟量输出，可直接对接各类传统模拟采集模块、独立显示仪表，不需要额外的协议适配；数字通讯方面，内置RS485接口，支持标准Modbus RTU协议，可选配以太网接口支持Modbus TCP协议，可直接对接SCADA数据采集与监视控制系统、DCS分布式控制系统、PLC可编程逻辑控制器等通用工业控制平台，兼容西门子、施耐德、ABB、罗克韦尔等国际品牌，以及国电南瑞、中控、和利时等国产工业控制品牌的系统。针对细分行业的专用系统，该产品可适配电力行业的电力监控系统、变电站综合自动化系统，满足电力系统的通讯规约要求；可适配核工业的安全级DCS系统，符合核设施的数据传输安全要求；可适配环保行业的CEMS烟气在线监测系统，数据可直接上传至生态环境部门的监管平台；可适配半导体制造的Fab厂生产管理系统，可接入高纯气监控网络。对于B端企业用户来说，该产品可直接接入现有生产控制系统，不需要额外进行系统改造，降低适配成本；对于G端用户来说，可直接对接政务监管平台，满足数据

EdgeTech DewTrak II冷镜露点变送器在环保烟气监测场景有极高的应用价值，可同时满足企业的合规生产需求和监管部门的准确监测要求：第一是保障污染物浓度折算准确性，按照HJ 75标准要求，烟气中SO2、NOx、颗粒物等污染物的排放浓度需要折算为干基浓度，湿度测量误差直接影响折算结果的准确性，该产品的测量精度可达±0.1℃露点，对应的体积湿度测量误差小于0.5%，可避免因为湿度测量误差导致的折算浓度偏差，降低企业的环保合规风险；第二是适配复杂烟气环境，该产品的过流部件采用聚四氟乙烯和316L不锈钢材质，具备耐酸、耐碱、耐高尘的特性，可适应钢铁、化工、垃圾焚烧等行业高硫、高尘、高腐蚀性的烟气环境，长期运行稳定性好；第三是支持系统对接，可直接接入CEMS烟气在线监测系统，数据可直接上传至生态环境部门的监管平台，满足G端的环保监管数据归集要求；第四是可作为校准标准器，计量机构、环保监测部门可使用该产品对在线CEMS系统的湿度传感器进行现场校准，保障在线监测数据的准确性。该产品符合HJ 75《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范》、HJ 76《固定污染源烟气排放

使用EdgeTech DewTrak II冷镜露点变送器检测SF6气体露点时，需要注意以下事项以保障测量准确性：第一是采样管路的选择和密封，要采用聚四氟乙烯或316L不锈钢材质的采样管，避免使用橡胶、PVC等易吸附水汽的材质，管路连接部位要采用密封垫片进行密封，防止外界空气渗入导致测量结果偏高；第二是采样参数的控制，采样压力要控制在产品允许的0.1MPa~10MPa范围内，采样流量要调节至0.5L/min~2L/min之间，流量过大可能导致镜面温度波动，流量过小会延长响应时间；第三是前置过滤装置的配置，如果测量的SF6气体中含有粉尘、油污、分解产物，要在采样管路前段加装精度不低于0.1μm的精密过滤器，避免杂质附着在镜面上导致测量误差；第四是测量环境的要求，要确保变送器的工作环境温度在-40℃~+60℃范围内，避免阳光直射、剧烈温度波动影响测量精度；第五是测量数据的读取，要等待测量数值稳定至少3分钟后再记录数据，若测量环境露点低于0℃，要确认系统识别为霜点模式后再读取数据，避免露/霜识别误差导致的结果偏差。该产品符合DL/T 506标准要求，测量结果可直接作为SF6电气设备安全评估的依

EdgeTech DewTrak II冷镜露点变送器符合多项国内国际权威行业标准，可满足各领域的合规性要求：国际标准方面，通过IEC 61508功能安全SIL2认证，符合功能安全相关系统的使用要求；符合IEC 60584湿度测量通用标准、美国ASTM E1049湿度校准标准，量值可溯源至国际计量局的湿度基准；同时符合欧盟CE认证的电磁兼容要求，可在复杂电磁环境下稳定运行。国内标准方面，符合GB/T 17623《绝缘油中溶解气体组分含量的气相色谱测定法》、DL/T 506《六氟化硫电气设备中气体管理和检测导则》，满足电力行业SF6气体湿度测量的相关要求；符合GB/T 15477《核级气体湿度测量方法》，适配核工业领域的测量规范；符合HJ 75《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范》，可应用于环保烟气监测场景；符合GB/T 14604《电子工业用气体 氧》等电子级气体测量相关标准，适配半导体行业高纯气测量要求；计量方面符合JJF 1076《湿度传感器校准规范》、JJF 1363《高纯气体湿度测量仪校准规范》，可作为湿度标准器使用。上述标准覆盖了电力、核工业、环保、计
