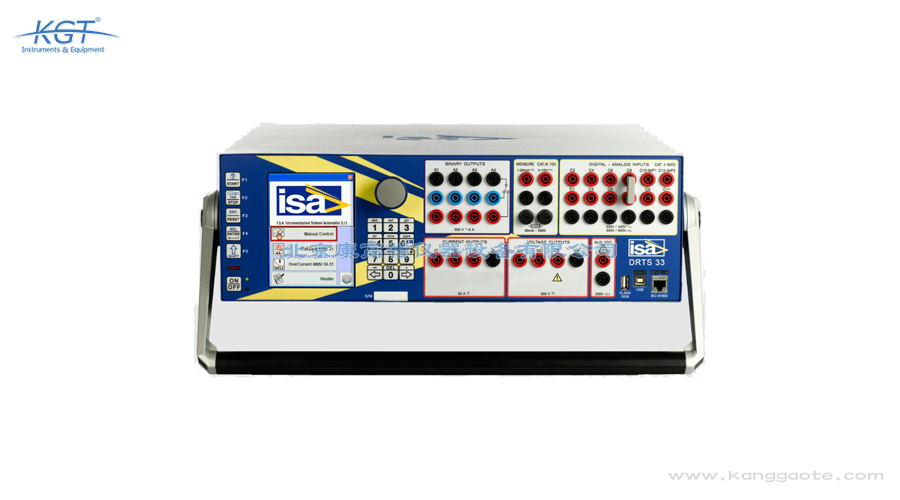

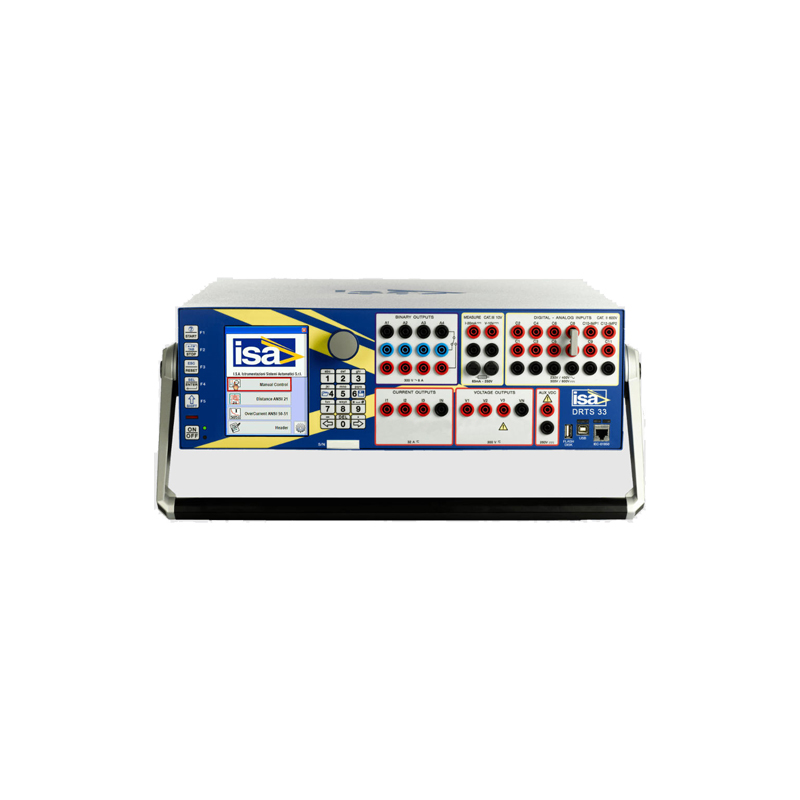

意大利ISA DRTS 33三相继电器测试仪用于保护继电器，电能表，传感器和电能质量表的新一代测试设备。现在热卖中，如需购买，可通过客服热线联系我们！
DRTS 33三相继电器测试仪产品简介：
•DRTS 33三相继电器测试仪这种二次注入继电器测试系统和电力系统模拟器旨在满足与调试和维护变电站以及测试保护继电器，电表，传感器和电能质量表有关的所有需求。
DRTS 33三相继电器测试仪产品特点：
| 项目 | 详细规格 |
|---|---|
| 电流发生器 | |
| DRTS 33 电流输出 | 3 x 0 … 32 A 交流；1 x 0 … 96 A 交流 |
| 输出功率 | 3 x 420 VA（32 A 时）；1 x 1000 VA（64 A 时） |
| 失真度 | 典型值 0.015%；保证值 0.03% |
| 分辨率 | 32 A 时为 0.1 mA |
| 连接方式 | 4 mm 香蕉插座 |
| 精度 | 典型值 ±0.02%（值）±0.01%（范围）；保证值 0.04%（值）±0.01%（范围） |
| 电压发生器 | |
| DRTS 33 电压输出 | 3 x 0 … 300 V；1 x 0 … 600 V |
| 输出功率 | 3 x 0 … 300 V；1 x 0 … 600 V；1 x 200 VA（600 V 时） |
| 失真度 | 典型值 0.05%；保证值 0.15% |
| 分辨率 | 12.5 V 时为 0.4 mV；300 V 时为 10 mV |
| 连接方式 | 4 mm 香蕉插座 |
| 精度 | 典型值 ±0.025%（值）±0.01%（范围）；保证值 ±0.06%（值）±0.015%（范围） |
| 电池模拟器 | 0…260 V 直流 / 1 A；功率：50 W 或 1 A；精度：2%；连接方式：4 mm 香蕉插座 |
| 低电平信号输出（代码 87170 包含的选件） | 6 个输出；全范围电压输出：7.26 Vrms；输出电流：最大 5 mA；分辨率：0.43 mV；精度：典型值 0.015%；保证值 0.05%；频率带宽：直流至 20 kHz；连接方式：多极连接器，背面 |
| 二进制输入 | 12 个输入；电流隔离：6 组，每组 2 个输入，6 个公共点相互隔离；输入特性：无源或带电压，4.5 至 300 V 直流（24 至 230 V 交流）；输入类型选择：干接点；5 V；24 V；48 V；100 V；触发条件：常开 / 常闭 / 边沿 / 布尔（每个输入独立）；定时器范围：无限；定时器分辨率：0.01 ms；定时器精度：测量值的 0.001% ± 0.1 ms；采样率：最高 10 kHz；带 Transcope 选件时最高 50 kHz；连接方式：4 mm 香蕉插座 |
| 计数器输入 | 2 个输入；脉冲频率范围：0 至 100 kHz；连接方式：4 mm 香蕉插座 |
| 二进制输出继电器 | 4 个，闭合和断开；类型：无源定时继电器；电阻负载触点特性：交流 300 V，8 A，2400 VA；直流 300 V，8 A，50 W；可编程延时：0 至 999,999.999 s；连接方式：4 mm 安全香蕉插座 |
| 二进制输出晶体管（代码 87170 包含的选件） | 4 个；类型：晶体管，集电极开路输出，干接点，连接到专用连接器；输出特性：24 V，5 mA；短路保护；过压保护；可编程延时：0 至 999,999.999 s；相对于测试开始的定时精度：50 µs；连接方式：多极连接器，背面 |
| 模拟直流测量输入 | 直流电流测量输入：测量范围 ±20 mA 和 ±5 mA；20 mA 时直流精度：±0.02%（值）±0.01%（范围）；5 mA 时直流精度：±0.05%（值）±0.02%（范围）；连接方式：4 mm 香蕉插座；直流电压测量输入：测量范围 ±10 V；直流精度：±0.02%（值）±0.01%（范围） |
| 其他发生器特性 | 电流和电压输出频率：0 至 3000 Hz；电压：3 kHz（60 V 时）；2 kHz（100 V 时）；700 Hz（300 V 时）；瞬态：0 至 5000 Hz；可在所有输出上编程 12 种不同频率；最大频率误差：0.5 ppm；分辨率：<5 µHz；相位角范围：-360° … +360°；分辨率：0.001°；精度（电压和电流）50/60 Hz：典型值 0.01°，保证值 0.02° |
| 接口连接 | USB、以太网、IEC 61850、IRIG - B；USB 接口特性：传输速率：至少 3 倍；接口电缆：2 米，包含在内；以太网接口特性：连接器类型：RJ - 45；接口电缆：2 米，包含在内；IEC61850 接口（可选）特性：连接器类型：RJ - 45；接口电缆：2 米，包含在内；IRIG - B 连接（可选）特性：光纤连接器，ST 型 |
| 内部存储器 | 256 Mb 内部存储器，可在测试装置中存储约 2000 个测试结果 |
| 显示 - 键盘 - 功能键 - 编码器 | 1 个编码器：数字旋转开关；1 个键盘：12 键；5 个功能键；显示器：256 色，LED 类型，图形 320 x 240 像素；尺寸 5.7 英寸 |
| 电源 | 主电源：85 至 264 V 交流，正弦波，单相；频率：45 至 65 Hz；功耗：待机 <150 W；最大负载，115 V 电源：1600 W；最大负载，230 V 电源：2700 W；连接：标准 16 A 交流插座 |
| 重量和尺寸 | 重量：18 kg（39 lb）；不带手柄尺寸：150（高）x 466（宽）x 423（深）mm（5.9 x 18.3 x 16.9 英寸） |
