意大利ISA EDS高压变电站在线诊断系统

该系统的关键规格围绕变电站现场部署与长期运行设计。供电方面采用110V DC直流供电，允许的电压公差为-30%至+10%，最大负载为30W，适配变电站直流屏取电环境。在故障保护特性上，当采集回路发生损坏时，输入端保持最小1kΩ的阻抗、PT侧负载为3.3VA，确保在传感通道异常时不会对一次设备二次回路造成额外负担，实现无二次损坏的安全隔离。室外安装模块具备IP65防护等级，可抵御雨水、粉尘与户外恶劣环境；工作温度范围覆盖-40℃至+85℃，能够耐受严寒、酷暑以及变电站复杂电磁环境下的长期运行。整体功耗低、安装形态紧凑，适合在户外端子箱、汇控柜及设备本体附近分布式部署，与站内既有监测网络对接后可实现连续数据采集与状态上送。 EDS在-40℃至+85℃的宽温域与IP65防护下，能够长期承受户外敞开式变电站的日晒、雨淋与结冰考验，保障监测通道全年不间断，这也是其适合无人值守站点长期部署的关键。

该系统的部署强调规范接线与配置先行。在安装准备阶段，应先核对站内的直流供电条件，确认可从110V DC直流屏安全取电且电压落在-30%至+10%的允许范围，规划好户外采集模块的布点位置，使其满足IP65防护与-40℃至+85℃温域要求，并远离强干扰源或采取必要屏蔽。在配置阶段，需根据本站一次设备清单（断路器、互感器、避雷器、变压器、GIS等）设置对应的采集通道与诊断模型，定义各设备的告警阈值与优先级，并将系统接入站内既有监测网络，完成通信与数据上送通道的联调。在执行与收尾阶段，完成就地接线与绝缘检查后上电，验证各采集通道读数正常、自诊断无异常，再投入连续运行，并定期查看趋势曲线与告警记录，将预警信息纳入运维工单流转，形成“配置—运行—复核”的闭环管理。 EDS强调以最少的人工干预实现长期稳定运行，其安装难度低、配置完成后即可连续工作，特别适合运维人手紧张、站点分散的电网与电厂场景。

该系统的工作原理基于对变电站一次设备运行状态的多参数连续采集与趋势分析。系统在断路器、互感器、避雷器、变压器、GIS等设备的二次回路或传感接口上部署采集模块，持续获取反映设备健康状态的特征量，例如开关机械特性、绕组与绝缘相关电气量、避雷器泄漏电流与动作次数、局部放电特征等。采集模块将模拟与数字信号就地处理后上传至诊断主机，系统依据内置的状态评价模型对数据进行比对与趋势判读，当监测值偏离基线或呈现劣化趋势时，自动生成带优先级的警报，提示运维人员关注具体设备与风险等级。同时系统具备自诊断能力，可持续监测自身采集通道与通信链路的运行状态，在自身出现异常时主动报警，避免因监测装置故障导致漏报，从而构建从“数据采集—状态评价—分级预警—维护决策”的闭环诊断链路。

影响该系统诊断准确性的因素主要来自电磁环境、接线质量、阈值设置与装置自身状态四个方面。电磁干扰方面，变电站内大功率操作与一次设备放电会在采集通道引入噪声，应通过合理布线、屏蔽与滤波降低干扰，必要时调整采样与判读策略。接线质量方面，端子松动、绝缘不良或极性错误会直接造成读数偏差，需在安装与巡检中紧固接线、核查回路完整性。阈值设置方面，告警门限若偏离设备实际工况，易产生误报或漏报，应结合设备基线与历史趋势定期校准阈值与评价周期。装置自身状态方面，采集模块老化或通信链路中断会削弱数据有效性，可借助系统自诊断与链路监测功能及时发现并处置。排查时建议遵循“先通道后模型、先本地后网络”的顺序，逐项确认电源、接线、通信与诊断逻辑，必要时对比离线试验数据交叉验证，提升判断可靠性。

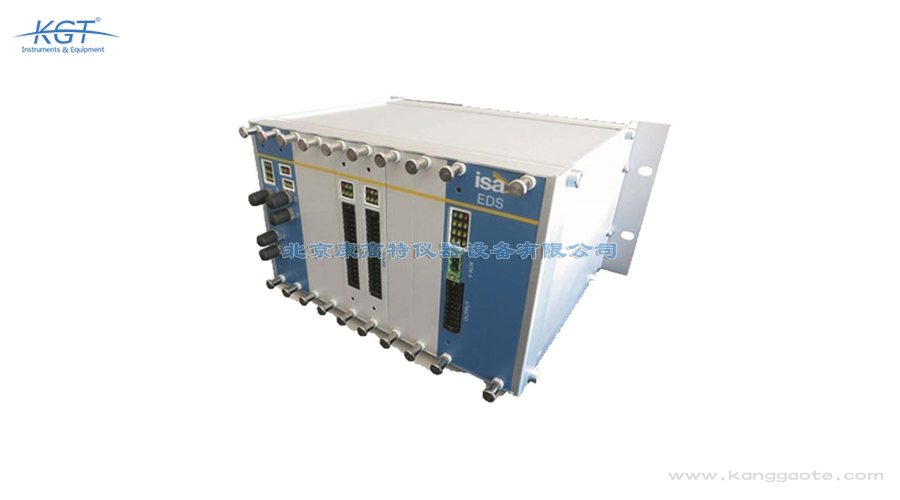

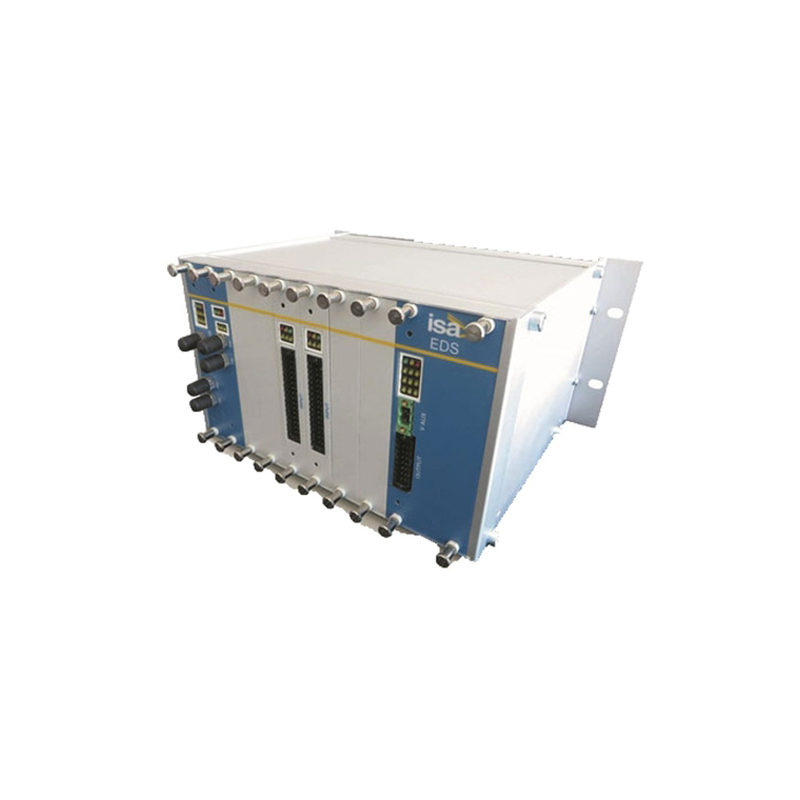

意大利ISA EDS高压变电站在线诊断系统是一款面向高压及中压变电站的电气设备状态在线监测与早期故障诊断专用系统。它的核心用途是对变电站内的断路器、电流互感器、电压互感器、避雷器（MOV）、电力变压器、GIS气体绝缘开关设备等核心一次设备的运行状态进行全天候连续监测，通过对关键电气与状态参数的持续采集，在早期尚未演变为严重故障的阶段识别异常趋势并触发分级警报，从而把传统的“事后维修”和“定期检修”转变为“状态检修”，辅助运维人员做出科学的维护与停电决策，降低非计划停电风险与设备突发损坏概率。该系统属于电力检测领域的在线监测类装备，强调长期无人值守下的稳定运行与故障的早期预警能力，适用于对供电可靠性要求较高的变电站、换流站及发电厂升压站等场景。

意大利ISA EDS高压变电站在线诊断系统是一款面向高压及中压变电站的电气设备状态在线监测与早期故障诊断专用系统。它的核心用途是对变电站内的断路器、电流互感器、电压互感器、避雷器（MOV）、电力变压器、GIS气体绝缘开关设备等核心一次设备的运行状态进行全天候连续监测，通过对关键电气与状态参数的持续采集，在早期尚未演变为严重故障的阶段识别异常趋势并触发分级警报，从而把传统的“事后检修”和“定期检修”转变为“状态检修”，辅助运维人员做出科学的维护与停电决策，降低非计划停电风险与设备突发损坏概率。该系统属于电力检测领域的在线监测类装备，强调长期无人值守下的稳定运行与故障的早期预警能力，适用于对供电可靠性要求较高的变电站、换流站及发电厂升压站等场景。

与传统的周期性离线检测或停电预防性试验相比，该在线诊断系统的核心特点在于“连续”与“早期”。周期性检测通常按固定周期开展，两次检测之间存在的监测空窗可能让设备缺陷悄悄发展，而在线系统可对关键参数进行全天候连续采集，把监测盲区压缩到最小，更易于捕捉突发性与渐进性两类故障。在早期识别方面，系统通过趋势分析在故障演变为严重事故之前给出分级警报，相较“到期才检”的模式更利于安排计划性维护，降低非计划停电。在安全性方面，其故障保护特性保证采集回路异常时不对一次设备二次回路造成二次损坏。在适应性与稳定性方面，系统具备IP65防护、-40℃至+85℃温域、抗电磁干扰与自诊断能力，适合长期无人值守运行。需说明的是，在线监测侧重于状态趋势与早期预警，通常与周期性离线试验互为补充，共同构成设备健康管理的完整体系，二者并非相互替代关系。

该系统的工作原理基于对变电站一次设备运行状态的多参数连续采集与趋势分析。系统在断路器、互感器、避雷器、变压器、GIS等设备的二次回路或传感接口上部署采集模块，持续获取反映设备健康状态的特征量，例如开关机械特性、绕组与绝缘相关电气量、避雷器泄漏电流与动作次数、局部放电特征等。采集模块将模拟与数字信号就地处理后上传至诊断主机，系统依据内置的状态评价模型对数据进行比对与趋势判读，当监测值偏离基线或呈现劣化趋势时，自动生成带优先级的警报，提示运维人员关注具体设备与风险等级。同时系统具备自诊断能力，可持续监测自身采集通道与通信链路的运行状态，在自身出现异常时主动报警，避免因监测装置故障导致漏报，从而构建从“数据采集—状态评价—分级预警—维护决策”的闭环诊断链路。 EDS把一次设备的健康状态转化为可量化、可追溯的运维依据，使状态检修决策有据可依。

该系统的工作原理基于对变电站一次设备运行状态的多参数连续采集与趋势分析。系统在断路器、互感器、避雷器、变压器、GIS等设备的二次回路或传感接口上部署采集模块，持续获取反映设备健康状态的特征量，例如开关机械特性、绕组与绝缘相关电气量、避雷器泄漏电流与动作次数、局部放电特征等。采集模块将模拟与数字信号就地处理后上传至诊断主机，系统依据内置的状态评价模型对数据进行比对与趋势判读，当监测值偏离基线或呈现劣化趋势时，自动生成带优先级的警报，提示运维人员关注具体设备与风险等级。同时系统具备自诊断能力，可持续监测自身采集通道与通信链路的运行状态，在自身出现异常时主动报警，避免因监测装置故障导致漏报，从而构建从“数据采集—状态评价—分级预警—维护决策”的闭环诊断链路。

该系统作为变电站设备在线监测类装备，其设计、部署与数据应用需遵循电力系统关于变电站设备在线监测与状态评价的相关国家与行业通用技术导则，以及变电站自动化与运维管理的现行规范要求。在实际工程中，系统的接入与告警策略通常需与站内既有监控体系协调，满足变电运维关于数据采集、传输与告警联动的现场规定，并参照设备状态评价与状态检修的相关技术文件执行。由于不同电压等级的变电站、不同的一次设备类型在监测项目与评价方法上存在差异，具体实施时以项目设计文件、设备技术条件与现场运维规范为准。用户在系统的规划与验收阶段，应结合本站一次设备清单与运维目标，明确监测范围、告警阈值与评价周期，确保在线诊断结果能够有效支撑状态检修决策，避免脱离现场实际条件片面套用通用条款。
