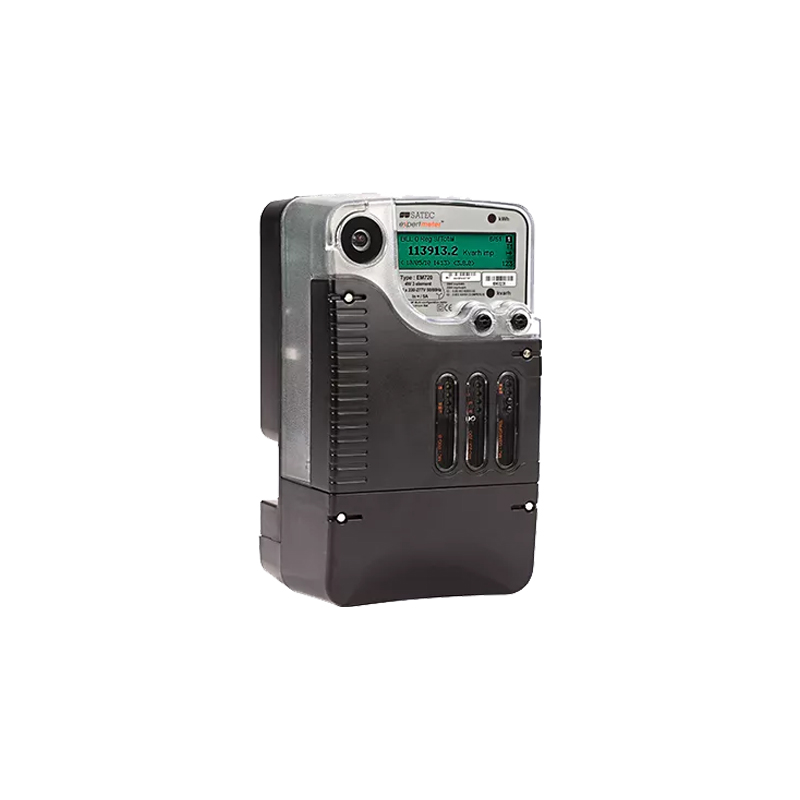

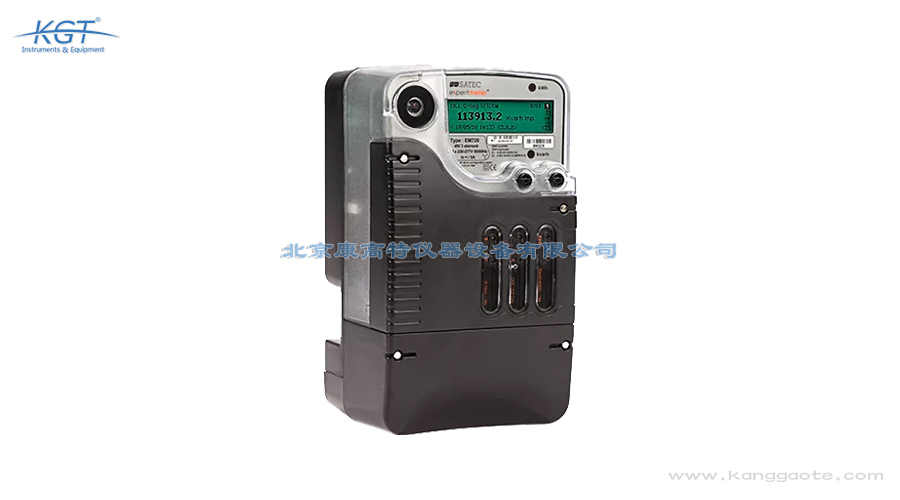

以色列SATEC EM720电能质量分析仪

与只做计费的传统关口表相比，EM720 的核心差别在于同时具备 A 级电能质量分析和暂态故障录波能力。传统关口表通常只累计电能、给出需量和费率数据，一旦用户反映电压暂降或谐波超标，只能另行派人挂便携式分析仪临时测量，往往错过事件发生的真实时刻，事后也很难还原当时的波形。 EM720 则常驻现场，按 IEC 61000-4-30 A 级要求持续评价谐波、闪变、电压暂降与暂升，并用独立硬件通道捕捉最短 20 微秒的短时暂态，事件发生时即留下波形与时间戳。计量一侧同样更强：0.2S 级四象限电能计量，支持分时多费率计费并带防篡改保护，有功电能 0.2S 级、无功电能 0.5S 级、视在电能 0.2S 级，数据的说服力明显高于普通表。 工程实施上，热插拔模块与多协议通信降低了后期调整和接入的难度，备用电池保证停电期间仍能完成录波。对需要在同一测点上同时拿到结算依据和质量证据的用户来说，一台设备取代多台设备的价值远不止节省屏位。

判断 EM720 是否适合某个项目，可以从接口性质、精度等级和通信架构三个维度入手。首先是接口性质：如果测点位于输配电企业之间或电网与大型工商业用户的中高压互联点，需要同时满足计费结算和质量监测，那么它的一体化设计就很契合；若只是低压分支回路的日常能耗统计，性能则会有明显富余。 其次是精度要求。EM720 的有功电能达到 IEC62053-22 的 0.2S 级，无功电能为 0.5S 级，视在电能为 0.2S 级；电压测量精度为读数的 0.05%，线电流在 1% 至 200% 额定电流区间内精度为 ±0.06%，这样的量级足以支撑关口结算与纠纷举证，对合同中包含质量承诺条款的场景尤其重要。 最后是通信与扩展。项目若已建成变电站自动化网络，可直接利用其支持的 IEC 61850 协议接入；若需要远程抄表，则有以太网与 GPRS 两条路径可选。热插拔模块设计让后期更改配置时不必整机替换，备用电池保证停电期间录波不中断，这些对长期运行的关口站点都较为关键。

影响 EM720 读数可信度的因素主要来自互感器、测量区间和环境三类。互感器是最主要的一环：电压和电流都经互感器变换后进入设备，电压量程虽可覆盖至 999000 伏、电流至 100000 安，但若互感器本身的比差与角差偏大，或变比设置与实际不符，最终结果的偏差会远大于仪表自身的误差。 测量区间同样有讲究。电压在满量程 1% 至 140% 区间内精度为读数的 0.05%，线电流在 1% 至 200% 额定电流区间内为 ±0.06%，而故障电流在 200% 至 1000% 额定电流区间精度放宽到 ±0.5%。谐波类指标也有前提：总谐波畸变在 THD 不小于 1% 且电压或电流不低于满量程 10% 时才达到 1.5% 的读数精度，总需求畸变要求电流不低于满量程 10%，功率因数测量则要求电流不低于满量程的 2%。 频率测量同样限定在系统标称值附近，50 赫兹系统覆盖 40 至 65 赫兹，60 赫兹系统覆盖 45 至 70 赫兹。环境方面，工作温度、湿热与振动冲击都有明确规定，长期超出会改变器件特性。

安装 EM720 需要留意环境、通信与供电三个方面。环境上，设备工作环境温度为零下 40 摄氏度至正 70 摄氏度，储运温度为零下 40 摄氏度至正 85 摄氏度，湿热条件为 IEC 68-2-3 规定的正 40 摄氏度、湿度小于 95%，超出这些区间会影响长期稳定性。运输环节还有附加振动冲击要求，纵向 2.0g、垂直 1.2g、横向 1.2g，搬运时应保留原厂包装并按此控制。 通信方面，设备提供以太网、GPRS 与 IEC 61850 等多种路径，部署前应先确定变电站自动化网络所用的协议版本和地址规划，避免接入之后反复调整影响正常记录。热插拔模块虽可在现场更换，操作时仍须按规程做好防护并确认模块型号匹配。 供电与计时是录波可靠性的关键：外部失电后由备用电池维持记录和时钟，若电池状态不佳，停电期间的事件就可能出现空缺，导致关键时段无据可查，因此投运前和定期巡视时都应对电池状态加以确认。此外，关口站点通常不允许长时间停测，调整参数或扩展模块时应安排在负荷平稳的时段，并保留调整前后的记录，便于事后核对数据是否连续。

EM720 的合规框架主要由两条标准线构成。第一条是电能质量方法标准：整台设备符合 IEC 61000-4-30 A 级标准，并具备多项超出标准要求的增强功能。A 级的含义是电压、频率、闪变、暂降与暂升等指标的测量和评价方法都达到该等级的规定，测量结果可用于严肃的质量评定与合同考核，而不只是参考性数据。 第二条是计量精度标准：有功电能符合 IEC62053-22 的 0.2S 级，无功电能为 0.5S 级（依据 IEC62053-22-2003，功率因数在 0 至 0.9 区间），视在电能同为 0.2S 级，满足贸易结算级别的计量要求。通信方面支持 IEC 61850 协议，可作为变电站自动化体系中的电能计量智能电子设备接入。 环境耐受性同样有明确依据：湿热性能遵循 IEC 68-2-3，在正 40 摄氏度、湿度小于 95% 条件下工作；振动试验依据 IEC 62052-11（参考 IEC60068-2-6），频率范围 10 赫兹至 150 赫兹，转折频率 60 赫兹，低频段恒定振幅 0.075 毫米，高频段恒定加速度 9.8 米每二次方秒；冲击试验依据 IEC 62052-11（

让 EM720 投入运行，通常按四步推进。第一步是接入电压与电流回路：电压经电压互感器引入，设备电压量程可覆盖至 999000 伏；电流经电流互感器引入，线电流量程至 100000 安。接入时务必核对互感器变比与实际一次侧参数一致，这是后续所有数据可用的前提，变比填错会让整段记录失去意义。 第二步是设置计量与费率参数，包括四象限电能的累计方向、分时多费率时段划分以及防篡改保护策略，使累计结果既符合结算规则，也能在异常接线时被及时识别。 第三步是配置暂态与故障录波：确定触发阈值，让独立硬件通道在电压暂降、暂升或故障电流出现时启动记录，同时确认备用电池状态良好，保证外部失电时录波仍不中断。 第四步是打通通信：根据现场条件选择以太网、GPRS 或 IEC 61850，利用热插拔模块完成扩展，并在配套软件中设定监测画面与告警阈值，数据即可持续上传并触发越限提示。

EM720 是 SATEC 面向电网互联节点与大型工商业接口推出的一体化高性能关口计量仪表，它把计量计费、电能质量分析和暂态故障录波三项原本分散的工作整合进同一台设备。整台设备符合 IEC 61000-4-30 A 级标准，并具备 0.2S 级四象限电能计量能力，既可作为电力企业部署在用户侧的主关口表，也可作为变电站自动化体系中的电能计量智能电子设备使用。 从产品定位看，EM720 打通了电力自动化、计量计费与电能质量三大应用：一方面按严苛的 A 级要求完成谐波、闪变、电压暂降与暂升等指标的完整分析，另一方面以高精度四象限计量支撑分时多费率计费，并带防篡改保护。它还能通过独立硬件通道捕捉最短 20 微秒的短时暂态，把故障发生前后的波形完整留存下来。 设备适配以太网、GPRS 与 IEC61850 等多种通信方式，并采用热插拔模块设计，配合备用电池，在停电状态下仍能保证录波不中断。配套软件负责数据监测与告警，使计费结算、质量监测和纠纷排查共用同一套数据基础，避免多台设备各记一套、结论彼此矛盾的局面。

EM720 最典型的部署位置是电网互联节点，也就是输配电企业之间、或电网与大型工商业用户之间的中高压接口。这类位置既是计费结算的关口，也是界定供电质量责任的分界点，用一台设备同时承担计量与质量记录，才能让结算数据和质量数据出自同一时间基准，出现争议时可以直接互相比对。 在公用事业侧，它可作为电力企业部署在大型工商业用户侧的主关口计量表，负责计量与计费，同时依据严苛的 IEC 61000-4-30 A 级标准开展完整电能质量分析，在并网节点输出越限预警以支撑及时整改，并用于管理包含电能质量承诺条款的复杂供用电合同，满足政府电能质量监管法规要求。设备还支持 IEC 61850 通信协议，可作为变电站自动化电能计量智能电子设备接入现有网络。 在工商业能源用户侧，它常作为高性能校验关口表使用，用于子计量和内部能耗分摊，同时以自身记录的高质量数据去处理与供电方之间的电能质量纠纷，也可持续获取计量与质量数据，实现内部监测与管控。

解读 EM720 的记录，建议按结算数据、质量指标、事件波形三层依次展开。第一层是四象限电能与需量数据，对应计费结算与内部能耗分摊，可直接支撑分时多费率计费，用来核对账目是否与实际用电相符。第二层是电能质量指标，包括谐波、闪变和电压暂降暂升，按 IEC 61000-4-30 A 级的方法统计，可与标准限值或供用电合同中的承诺条款逐项比对，判断是否存在越限。 第三层是暂态与故障录波波形，用来回答发生了什么、什么时候发生、持续多久这类问题。由于设备能捕捉最短 20 微秒的短时暂态，并配有备用电池保证停电期间记录不中断，事件前后的波形和时间戳都比较完整，适合作为责任界定和纠纷举证的素材。 把三层数据叠加分析，往往能看出质量问题与生产工况之间的对应关系：谐波抬高是否伴随某台设备投运，电压暂降是否集中在某个时段。配套软件的监测与告警功能则把这些结论转化为日常可用的越限提示，便于及时整改。

EM720 之所以能抓住常规仪表抓不到的瞬时事件，关键在于它设置了独立的硬件暂态捕捉通道，最短可记录 20 微秒的短时暂态信号，而不是依赖周期性采样去事后拼凑。当电网发生电压暂降、暂升或短路故障时，该通道立即触发波形记录，把事件发生前后的电压与电流波形按时间顺序完整保存，形成可供回放的故障录波文件。 在此之上，设备按 IEC 61000-4-30 A 级规定的方法开展电能质量分析，对谐波、闪变、电压暂降与暂升等指标进行统计和评价，并具备多项超出标准要求的增强功能。计量部分则以 0.2S 级四象限方式累计电能，支持分时多费率计费，其中有功电能符合 IEC62053-22 的 0.2S 级，无功电能为 0.5S 级，视在电能同为 0.2S 级。 失去外部电源是录波最容易失效的场景，因此 EM720 内置备用电池，在停电期间仍能维持记录与时钟；模块采用热插拔结构，扩展或更换通信模块时不必整机拆卸。记录下来的数据既可就地保存，也可经以太网、GPRS 或 IEC61850 上传，供后续分析使用。
