以色列SATEC EM920电能质量分析仪

EM920 的合规体系覆盖电能质量方法与计量精度两条线。电能质量方面，设备符合 EN 50160 电能质量标准，且性能指标优于该标准的要求；同时满足 IEC 61000-4-7、IEC 61000-4-15 与 IEC 61000-30 标准，并支持 ITI（CBEMA）曲线，可用于把电压扰动放到通用容忍度曲线上加以评价。 计量方面，有功电能输入输出符合 ANSI C12.20 20 级 0.2S 要求，量程覆盖至 999999.99 兆瓦时；无功电能输入输出为 IEC62053-22 的 0.5S 级（功率因数在 0 至 0.9 区间）；视在电能为 IEC62053-22 的 0.2S 级。电压测量精度可达读数的 0.05%，线电流在 1% 至 200% 额定电流区间为 ±0.06%，故障电流在 200% 至 1000% 区间为 ±0.5%。 接口安全方面同样有依据：电压输入端 1 分钟相地抗过压为 4000 伏交流，额定冲击电压 6000 伏峰值；电流输入隔离耐压为 4000 伏交流；高速状态数字输入采用光隔形式，绝缘耐压 2500 伏交流历时 1 分钟。设备还具备多级密码保护

影响 EM920 读数可信度的因素首先是互感器误差。设备与现场之间隔着电压互感器和电流互感器，互感器自身的比差与角差会直接进入结果；对此 EM920 提供变压器与线路损耗补偿功能，最多支持 8 点互感器误差修正，正确填入修正点可以明显改善系统级精度，反之若修正数据本身不准确，反而会引入新的偏差。 其次是测量区间。电压在满量程 1% 至 140% 区间内精度为读数的 0.05%，线电流在 1% 至 200% 额定电流区间为 ±0.06%，故障电流在 200% 至 1000% 区间放宽到 ±0.5%。谐波类指标也有前提：总谐波畸变需 THD 不小于 1% 且电压或电流不低于满量程 10% 时才达到 1.5% 的读数精度，总需求畸变要求电流不低于满量程 10%，功率因数测量则要求电流不低于满量程的 2%。 此外，启动电压与启动电流均为额定值的 0.1%，轻载条件下的相对偏差会被放大；频率测量同样只在系统标称值附近有效，50 赫兹系统覆盖 40 至 65 赫兹，60 赫兹系统覆盖 45 至 70 赫兹。

EM920 捕捉瞬时事件依靠的是高密度的波形采样与专用的检测回路。设备每周期的采样点数可在 32 至 1024 点之间配置，配置得越密，波形细节保留得越完整；配合专用检测通道，在 60 赫兹工况下最短可识别 17 微秒的暂态，这类持续时间极短的扰动在常规周期测量中极易被漏掉。 被触发的事件交由 4 路波形记录仪保存，形成可供回放的记录，用来还原事件发生前后的电压与电流形态。设备同时评估多项电能质量指标，并支持 ITI（CBEMA）曲线，把电压扰动按幅值和持续时间放到业界通用的容忍度曲线上比较，判断其是否越界，而不是只看单一限值。 时间基准是整个分析的基础。EM920 通过 IRIG-B 或以太网 SNTP 完成时间同步，时间精度 1 毫秒，多台设备之间的事件因此可以直接按时间先后排序；配合 16 兆字节的长期存储，可保存长达数月的采集数据，供事后逐段回看，不必担心关键时段的数据被覆盖。

判断 EM920 是否匹配，可从安装形式、电压电流接口和通信协议三方面入手。安装形式上，它采用符合 C12.10 标准的插座刀片端子，适合已有插座式电表底座的场合直接替换；若现场是螺钉端子接线的新建屏柜，则需要先确认底座形式能否匹配，必要时同步更换底座。 电压与电流接口也要核对。设备提供 3 路电压加 1 路中性输入，标准参考电压为经电压互感器接入的 57.73 至 120 伏相电压，对应线电压 100 至 207 伏；未来还可选配 277 伏相电压、480 伏线电压且无需电压互感器的版本。电流侧提供 3 路输入并可选增至 4 路，彼此电气隔离，基础型号额定电流为 5 安，最大可测短路电流为 10 倍额定电流。 通信方面，设备可通过 MODBUS、DNP3.0 与 MV90 协议同步通信，若站点已建成其中某一种抄表体系，通常可以直接接入而不必另建通道，这对改造项目控制工作量十分关键。若现场还需要就地读数或增加开关量采集，可另行选配远程显示模块与 8 路数字输入模块，而不必改动主体设备，后期需求变化时也留出了调整余地。

解读 EM920 的数据，可以从长期趋势、事件波形和谐波来源三条线索展开。长期趋势依托 16 兆字节长期存储器保存的数月数据，包括负荷曲线、分时电价数据、最大值与最小值以及自定义报表，用来回答负荷如何变化、峰谷出现在哪些时段，为容量规划和电价策略提供依据。 事件波形依托 4 路波形记录仪与高速暂态检测，最短可捕捉 60 赫兹工况下 17 微秒的暂态；结合支持 ITI（CBEMA）曲线的评价方法，可以判断某次电压扰动落在容忍度曲线的哪一侧，再配合 1 毫秒精度的时间同步，把多个测点的事件按先后排序，厘清扰动沿电网传播的路径。 谐波来源的判断则依靠设备本地的定向谐波功率流向功能：它不只是给出各次谐波的幅值，还指示谐波功率的流向，帮助区分扰动究竟来自电网侧还是用户侧，从而定位故障诱因。实时示波图则用于直观评估当前波形，快速确认是否存在明显畸变或异常振荡。

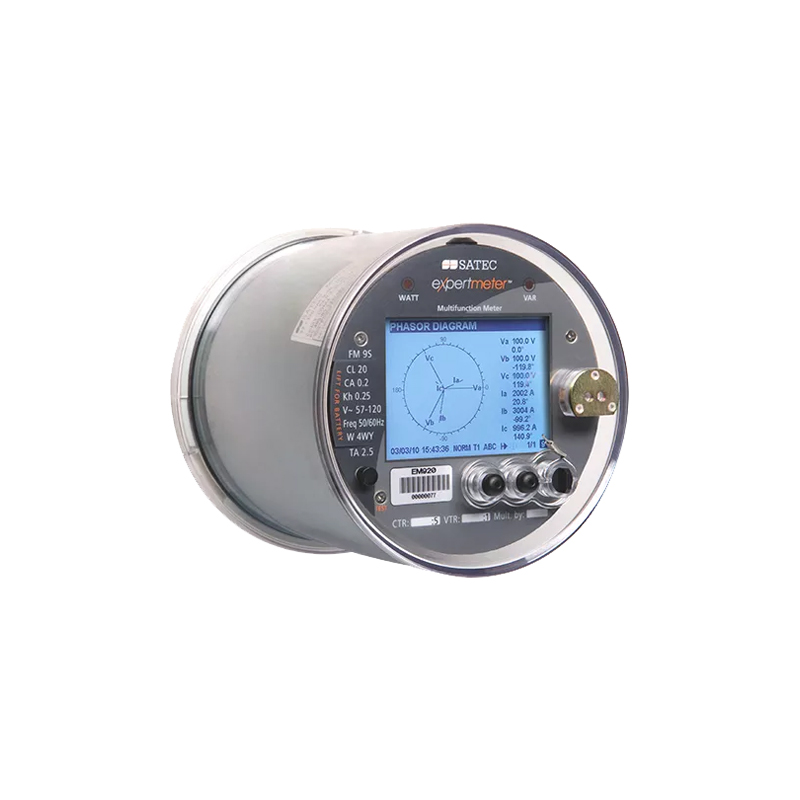

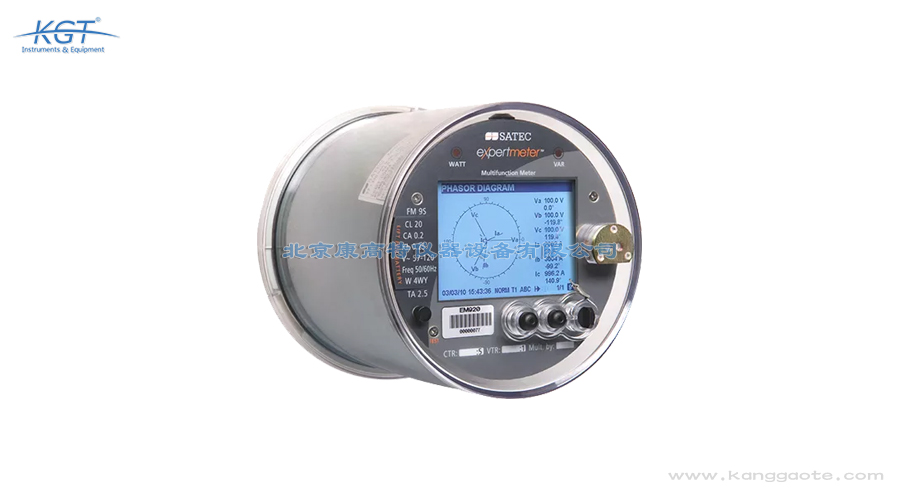

EM920 eXpertmeter 是 SATEC 推出的一款插座式电能分析仪，采用符合 C12.10 标准的插座刀片端子，可直接替换现场原有的插座式电表。它把精密计量、电能质量分析和数据长期记录集中在一台设备里，计量精度可达 0.05%，性能优于 0.2S 级贸易结算要求。 设备内置 16 兆字节长期存储器，用于保存负荷与趋势曲线；电能质量一侧配备 4 路波形记录仪，可检测并记录对电力系统有危害的波形事件与故障电流，同时支持实时示波，让使用者直接观察当前波形。每周期采样点数可在 32 至 1024 点之间配置，高速暂态检测在 60 赫兹工况下最短可捕捉 17 微秒的暂态。 与普通电能表相比，它能采集更大体量的实时数据，因而分析更快、决策依据更充分。设备还具备多级密码保护以防止非授权访问，并支持 IRIG-B 与以太网 SNTP 两种时间同步方式，时间精度达到 1 毫秒，为事件排序和责任界定提供了统一时基。由于体积与接口都沿用插座式电表的形制，它可以在不改动屏柜结构的前提下完成升级，这也是它被大量用于既有站点改造的原因。

安装和使用 EM920 有几个要点。首先是插座式结构的特殊性：设备依靠符合 C12.10 标准的刀片端子取得信号，插接前必须确认底座规格匹配、刀片无变形与氧化，插接不到位会造成接触电阻升高，既影响读数也可能引起发热；插座式电表的插拔属于高风险操作，须严格按规程执行并做好防护。 其次是输入限值。电压侧有效值测量范围为 0 至 144 伏，电能质量测量峰值为 288 伏，最大线电压为 500 伏有效值，带电对地短时过电压为 240 伏有效值、暂态过电压 1.5 千伏峰值；电流侧基础型号额定电流为 5 安，最大可测短路电流为 10 倍额定电流，1 秒非重复耐受过流为 50 倍额定电流，超出这些限值会直接影响设备安全。 再次是数字输入与访问管理。标配 2 路光隔数字输入为干接点、内部 24 伏直流馈电，开路电阻大于 1 兆欧、闭合电阻小于 100 欧，采样周期 1 毫秒，也可选配 8 路模块；同时应启用多级密码保护，避免运行参数被非授权修改。

EM920 投运可按四步推进。第一步是插座安装：在做好安全措施之后，把设备插入符合 C12.10 标准的插座底座，确认电压刀片与电流刀片接触可靠。由于是插座式结构，电压与电流回路随插接一并接通，安装效率明显高于螺钉接线方式，但仍需确认底座规格匹配。 第二步是参数配置。设置电压互感器与电流互感器变比，并根据需要启用变压器与线路损耗补偿功能，该补偿最多支持 8 点互感器误差修正，可同时修正电压互感器与电流互感器的偏差，对长距离线路和老化互感器的站点尤其有用。 第三步是启用记录与分析功能。配置 4 路波形记录仪的触发条件与每周期采样点数（32 至 1024 点可选），开启高速暂态检测，并设定长期存储中需要保留的负荷曲线、分时电价数据和自定义报表。 第四步是打通通信与时间同步。按现场条件选择 MODBUS、DNP3.0 或 MV90，配置地址与相关参数；同时接入 IRIG-B 或以太网 SNTP 时间源，把时间精度控制在 1 毫秒以内，并设置多级密码防止非授权访问。

EM920 eXpertmeter 系列主要面向电力公用事业的互联点、需要详实数据用于规划的各类变电站，也可安装在重要用户的进线侧，实现高品质供电监测。 一个很有价值的用法是改造老旧变电站。这类站点原本几乎没有监测数据，而 EM920 采用插座式结构，可以直接替换原有的插座式电表，无需改动盘面开孔和二次接线，就能取得过去无法得到的监测信息，改造成本与停电时间都远小于整机更换，也避免了对运行多年的一次回路做额外改动。 它的长期监测与存储能力同样契合规划类需求：可保存长达数月的采集数据，记录分时电价数据、负荷曲线、最大值与最小值以及自定义报表，这些都是规划与运行人员需要的基础资料。此外，设备支持 MODBUS、DNP3.0 与 MV90 多种协议同步通信，在采集电能质量事件的同时不影响既有抄表链路。设备本地还能直接查看谐波工况，并凭借独有的定向谐波功率流向功能定位故障诱因，值班人员不必等到后台出报表就能对现场情况作出初步判断。

EM920 最突出的特点是它独有的附加模块设计。这一设计开创性地把智能化、控制与通信功能集成到电气计量设备之中，用户可以根据不断变化的需求对电表进行配置，既节省现场调试时间，也避免后期高昂的设备更换成本；技术升级还能对原有老旧设备赋能改造，快速、经济地响应新的业务需求。 相比之下，普通电能表的功能在出厂时即已固定，一旦业务需要新增脉冲计数输入或电能脉冲输出，往往只能整机更换。EM920 则提供附加输入输出插槽，可加装脉冲计数输入或输出电能脉冲，并可选配 8 路数字输入模块和远程显示模块，后者用 LED 前面板就地显示读数，方便现场巡检。 计量与质量能力同样更强：精度可达 0.05%，优于 0.2S 级贸易结算要求；配备 4 路波形记录仪与实时示波功能；本地即可查看谐波工况，并凭借独有的定向谐波功率流向功能定位故障诱因。这些能力让它在同一测点上同时满足结算与诊断两类需求。
