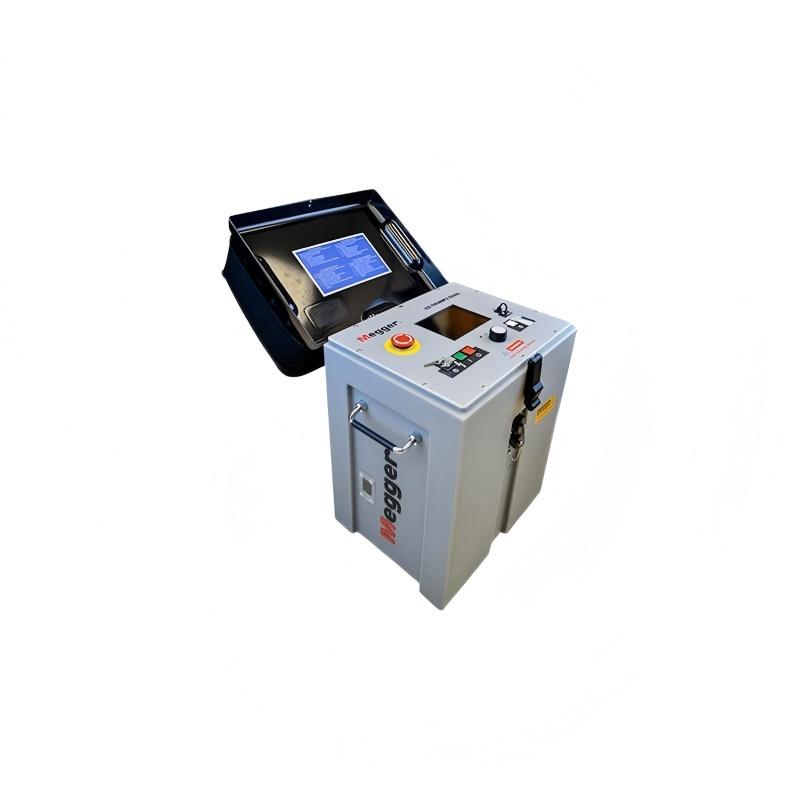

EZT 系列设备是一款结构紧凑、重量轻的电缆故障定位仪，兼具操作简便与便携性强的特点。该系列设备可通过内置电池或外部交流电源供电，可选配滚轮套件，便于移动。其设计适用于中压、低压屏蔽及非屏蔽电缆，集成了高压绝缘耐压测试仪（Hipot）、时域反射仪（TDR）、故障预定位和*定位（冲击测试）功能，是一款操作简便的一体化设备。
EZT 系列融入多项先进功能，既简化了操作流程，又缩短了故障定位时间。在采用电弧反射法（ARM）进行故障预定位时，多脉冲技术（Multishot Technology）可提高定位精度，并大幅降低误反射的可能性。E-Tray 技术能自动引导操作人员完成故障定位流程：先通过高压绝缘耐压测试确定故障类型，再进行故障预定位，*后完成故障*定位。该设备通常无需调整，通过独特且易于操作的 E-Tray 图形用户界面（GUI）和一个旋转控制旋钮即可操作。在这三步流程中，测试数据会被存储，用于复杂故障定位场景下的结果分析，并为操作人员提供后续操作建议。
E-Tray 快速模式提供简洁的图形用户界面，非常适合非频繁使用该设备的操作人员。
E-Tray 专家模式支持*大功能和灵活性，是操作人员的理想选择。
E-Tray 提供自动故障定位流程：从高压绝缘耐压测试开始，依次进行故障预定位和*定位。
操作简便的 E-Tray 控制器，仅需一个旋转控制旋钮。
自动电缆末端识别及故障距离检测。
可选配自动分段功能。
自动击穿检测。
护套故障测试。
护套模式下的低压接地故障定位。
EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统优势
结构紧凑、重量轻、一体化、耐用的便携式电缆故障定位系统
支持电池和交流电源供电；可现场更换电池
自动电缆末端识
别采用多脉冲技术（Multishot Technology）的自动电弧反射法（ARM）故障预定位
F-OHM 安全功能确保操作人员安全
7 英寸高亮度彩色显示屏，户外可视性强
故障*定位、冲击电流功能
支持低压和中压电缆的自动 E-Tray 故障定位
低压和中压电缆的护套测试及护套故障定位
EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统应用场景
安全防护
电缆故障定位作业存在一定危险性，若操作不当，接触高电压、高能量可能危及生命安全。EZT 系列设备不仅配备安全联锁装置，要求操作人员明确激活高压功能，还具备 F-OHM 功能。该功能可确保接地端与回路端之间无电位差 —— 在接地不良的区域，接地端与回路端可能产生电位差，进而导致操作人员触电。F-OHM 功能能识别这种潜在风险，避免操作人员暴露于触电危险中。
绝缘测试
内置的高压绝缘耐压（Hipot）功能用于测试电缆或护套绝缘的介损强度。绝缘测试有助于确定电缆可能存在的故障类型，包括短路故障、开路故障、闪络故障或过度漏电故障。若电缆存在闪络故障，EZT 系列设备会自动识别击穿电压。
故障预定位
确定故障类型后，EZT 系列设备会自动启动故障预定位流程：首先进行时域反射仪（TDR）测试，自动识别电缆末端并显示电缆长度，从而定位短路或开路故障的位置。识别出电缆末端后，设备会自动进行电弧反射测试 —— 向电缆中发射一个脉冲，使故障点产生闪络；然后，采用多脉冲技术的时域反射仪会自动识别故障距离。多脉冲技术可使时域反射仪进行数百次反射测量，软件会自动筛选出*佳波形轨迹，并确定故障位置。该技术能提高故障预定位的精度，减少因波形轨迹不佳导致的解读困难。
故障*定位
完成故障预定位后，EZT 系列设备会自动进入故障*定位功能模式：向电缆中注入冲击电流，产生 “砰砰” 声（thumping sound），操作人员可通过该声音*定位故障位置。
可选配的数字听诊器（Digi-phone）能更精准、更快速地定位故障 —— 故障定位速度越快，电缆所承受的应力越小。向电缆中注入冲击电流时，不仅会使故障点产生闪络，还可能在电缆绝缘层的空隙中产生少量局部放电；长期如此会导致电缆绝缘老化，*终引发更多故障，因此故障*定位速度越快，对电缆的保护效果越好。数字听诊器采用 “雷电法”（Thunder & Lightning method）：先检测冲击电流产生的磁波，再检测声波；由于磁波与声波的传播速度具有可预测的差异，数字听诊器可通过测量两者的时间差来确定故障距离，从而避免管道等环境中反射声波对测量结果的影响。
| 应用场景 | EZT3DV3 | EZT4V3 | EZT12V3 |
|---|---|---|---|
| 中压直埋电缆故障定位 | - | - | √ |
| 低压屏蔽直埋电缆故障定位 | *佳 | 良好 | 一般 |
| 低压非屏蔽直埋电缆故障定位 | *佳 | 良好 | 一般 |
| 路灯电缆故障定位 | *佳 | 良好 | 一般 |
| 网络分段测试 | *高 3 千伏 | *高 4 千伏 | *高 12 千伏 |
| 太阳能直埋及托盘电缆故障定位 | *佳 | 良好 | 一般 |
| 绝缘测试 | 3 千伏 | 4 千伏 | 12 千伏 |
| 时域反射仪（TDR）功能 | √ | √ | √ |
| 电缆调节电流 | 94 毫安 | 35 毫安 | 12 毫安 |
| 护套测试 | √ | √ | √ |
EZ-THUMP 3KV/4KV V3订购信息
| 型号（EZT3DV3/EZT4V3/EZT12V3） | 编码 | 说明 |
|---|---|---|
| 电缆长度选择 | YY | YY 代表电缆长度，15=15 英尺（4.5 米）标准电缆，50=50 英尺（15 米）定制电缆 |
| 软件选项选择 | X | X 代表分段功能：S = 包含分段软件（硬件专利号：美国专利 B 6,683,495,B2），空白 = 不包含 |
| 固定式推车 | WW | WW 代表滚轮套件：WK = 包含带坚固不锈钢框架、伸缩手柄和充气轮胎的固定式推车，空白 = 不包含 |
| 无安全钥匙开关版本（需确认是否符合当地安全法规） | Z | Z 代表安全钥匙开关：空白 = 包含安全钥匙开关，P = 不包含安全钥匙开关 |
| 产品编号 | 描述 |
|---|---|
| 1015-525-US | 北美地区（美国、加拿大、墨西哥）终端接头套件 |
| 1015-526-AOC | 其他* / 地区终端接头套件 |
| 1015-525-VG | 大力钳终端接头套件 |
| 1013-514 | 15 千伏弯头适配器，10 毫米公头 MC 接头，T9 型终端（可选配件） |
| 1013-515 | 25 千伏弯头适配器，10 毫米公头 MC 接头，T9 型终端 |
| 1013-516 | 35 千伏弯头适配器，10 毫米公头 MC 接头，T9 型终端 |
| 1013-517 | 35 千伏弯头适配器，10 毫米公头 MC 接头，T9 型终端，ESNA 标准 |
| 1013-518 | 15 千伏探头适配器，带 10 毫米公头 MC 接头，适用于 T9 型终端 |
| 1013-519 | 25 千伏探头适配器，带 10 毫米公头 MC 接头，适用于 T9 型终端 |
| 1013-520 | 35 千伏探头适配器，带 10 毫米公头 MC 接头（适配 Elastomold 套管），兼容高压 T9 型终端 |
| 1013-521 | 35 千伏探头适配器，带 10 毫米公头 MC 接头，适用于 T9 型终端、Cooper 套管 |
| 产品型号 | 描述 |
|---|---|
| P1G130T9 | 便携式设备安全接地电缆卷盘，高度 13 英寸 × 宽度 10.5 英寸，电缆长度 130 英尺 |
| P1G50T9 | 便携式设备安全接地电缆卷盘，高度 13 英寸 × 宽度 10.5 英寸，电缆长度 50 英尺 |
| P1G85T9 | 便携式设备安全接地电缆卷盘，高度 13 英寸 × 宽度 10.5 英寸，电缆长度 85 英尺 |
| P1H130T9 | 便携式高压电缆卷盘（带高压回路），高度 18 英寸 × 宽度 20 英寸，电缆长度 130 英尺，兼容 T9 型终端 |
| P1H50T9 | 便携式高压电缆卷盘（带高压回路），高度 18 英寸 × 宽度 20 英寸，电缆长度 50 英尺，兼容 T9 型终端 |
| P1H85T9 | 便携式高压电缆卷盘（带高压回路），高度 18 英寸 × 宽度 20 英寸，电缆长度 85 英尺，兼容 T9 型终端 |
| R2H130T9G130 | 车载双卷盘电缆架，适用于高压电缆、安全接地电缆或交流电源线，电缆长度 130 英尺，兼容 T9 型终端 |
| R2H50T9G50 | 车载双卷盘电缆架，适用于高压电缆、安全接地电缆或交流电源线，电缆长度 50 英尺，兼容 T9 型终端 |
| R2H85T9G85 | 车载双卷盘电缆架，适用于高压电缆、安全接地电缆或交流电源线，电缆长度 85 英尺，兼容 T9 型终端 |
| R3H130T9G130A130 | 车载三卷盘电缆架，适用于高压电缆、安全接地电缆和交流电源线，电缆长度 130 英尺，兼容 T9 型终端 |
| R3H50T9G50A50 | 车载三卷盘电缆架，适用于高压电缆、安全接地电缆和交流电源线，电缆长度 50 英尺，兼容 T9 型终端 |
| R3H85T9G85A85 | 车载三卷盘电缆架，适用于高压电缆、安全接地电缆和交流电源线，电缆长度 85 英尺，兼容 T9 型终端 |
| 1013-526 | 大型 Hastings 夹（适用于大截面导体），带引线和 10 毫米母头 MC 接头，兼容高压 T9 型终端 |
| 2010012 | 远程紧急停止盒 |
| 890024896 | 远程紧急停止盒连接线（远程紧急停止盒必备配件） |
EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统规格
| 技术参数 | EZT3DV3（1.5 千伏 / 3 千伏） | EZT4V3（4 千伏） | EZT12V3（12 千伏） |
|---|---|---|---|
| 电源供应 | |||
| 交流电源 | 交流输入：100-230 伏交流电，±50/60 赫兹 | 交流输入：100-230 伏交流电，±50/60 赫兹 | 交流输入：100-230 伏交流电，±50/60 赫兹 |
| 电池 | 内置 24 伏镍氢电池，容量 5 安时 | 内置 24 伏镍氢电池，容量 5 安时 | 内置 24 伏镍氢电池，容量 5 安时 |
| 电池续航（冲击 / 砰砰声模式） | 约 30-60 分钟 | 约 30-60 分钟 | 约 30-60 分钟 |
| 电池充电器 | 内置充电器，输入 100-240 伏交流电，输出 24 伏直流电 | 内置充电器，输入 100-240 伏交流电，输出 24 伏直流电 | 内置充电器，输入 100-240 伏交流电，输出 24 伏直流电 |
| 电池充电时间 | 约 3 小时 | 约 3 小时 | 约 3 小时 |
| 功能特性 | |||
| 高压绝缘耐压（Hipot）测试电压 | 3 千伏 | 4 千伏 | 12 千伏 |
| 时域反射仪（TDR）输出 | 0-3 千伏，94 毫安直流电；支持屏幕对比最多 256 组波形 | 支持屏幕对比最多 256 组波形 | 支持屏幕对比最多 256 组波形 |
| TDR 测试范围 | 最大 170,000 英尺 / 52 千米 | 最大 170,000 英尺 / 52 千米 | 最大 170,000 英尺 / 52 千米 |
| TDR 采样率 | 100 兆赫兹 | 100 兆赫兹 | 100 兆赫兹 |
| TDR 分辨率 | 2.5 英尺（当传播速度为 250 英尺 / 微秒时）/0.8 米（当传播速度为 80 米 / 微秒时） | 2.5 英尺（当传播速度为 250 英尺 / 微秒时）/0.8 米（当传播速度为 80 米 / 微秒时） | 2.5 英尺（当传播速度为 250 英尺 / 微秒时）/0.8 米（当传播速度为 80 米 / 微秒时） |
| 自动电缆末端及故障距离显示 | √ | √ | √ |
| 电弧反射功能 | 单脉冲冲击、多脉冲 TDR，电压范围 0-1.5/0-3 千伏 | 单脉冲冲击、多脉冲 TDR，电压范围 0-4 千伏 | 单脉冲冲击、多脉冲 TDR，电压范围 0-12 千伏 |
| 冲击电压 | 0-1.5/3.0 千伏，能量 500 焦耳 | 0-4 千伏，能量 500 焦耳 | 0-12 千伏，能量 500 焦耳 |
| 脉冲序列 | 5-10 秒间隔连续脉冲或单脉冲 | 5-10 秒间隔连续脉冲或单脉冲 | 5-10 秒间隔连续脉冲或单脉冲 |
| 分段功能 | 可选配 | 可选配 | 可选配 |
| 护套测试及护套故障定位 | √ | √ | √ |
| E-Tray（可自定义的分步故障定位） | √ | √ | √ |
| 硬件配置 | |||
| 显示屏 | 7 英寸（17.78 厘米）高亮度 TFT 彩色液晶显示屏，分辨率 1280×800 像素 | 7 英寸（17.78 厘米）高亮度 TFT 彩色液晶显示屏，分辨率 1280×800 像素 | 7 英寸（17.78 厘米）高亮度 TFT 彩色液晶显示屏，分辨率 1280×800 像素 |
| 存储容量 | 可存储 100 组波形轨迹 | 可存储 100 组波形轨迹 | 可存储 100 组波形轨迹 |
| 接口 | USB 接口 | USB 接口 | USB 接口 |
| 终端接头 | T9 型 | T9 型 | T9 型 |
| 终端接头套件 | |||
| 北美热线夹 | √ | √ | √ |
| 大力钳夹 | √ | √ | √ |
| 电池夹 | √ | √ | √ |
| 尺寸（含顶部安装的电缆袋） | 14×11×25 英寸（35.5×28×64 厘米） | 14×11×25 英寸（35.5×28×64 厘米） | 14×11×25 英寸（35.5×28×64 厘米） |
| 重量 | 75 磅（34 千克） | 71 磅（34 千克） | 71 磅（34 千克） |
| 安全防护 | |||
| 紧急停止蘑菇按钮 | √ | √ | √ |
| 钥匙开关联锁（标配，也可提供无钥匙开关版本） | √ | √ | √ |
| F-OHM 联锁检测 /“安全连接” 指示 | √ | √ | √ |
| 远程紧急停止盒接口 | √ | √ | √ |
| 环境适应性 | |||
| 工作温度 | -20℃至 + 50℃（-4℉至 + 122℉） | -20℃至 + 50℃（-4℉至 + 122℉） | -20℃至 + 50℃（-4℉至 + 122℉） |
| 存储温度 | -25℃至 + 65℃（-13℉至 + 149℉） | -25℃至 + 65℃（-13℉至 + 149℉） | -25℃至 + 65℃（-13℉至 + 149℉） |
| IP 防护等级 | IP53（顶部打开状态） | IP53（顶部打开状态） | IP53（顶部打开状态） |
| 标配电缆 | |||
| 高压柔性屏蔽电缆 | 12 英尺（4.5 米），可选配 50 英尺（15 米） | 12 英尺（4.5 米），可选配 50 英尺（15 米） | 12 英尺（4.5 米），可选配 50 英尺（15 米） |
| 安全接地电缆 | 12 英尺（4.5 米），可选配 50 英尺（15 米） | 12 英尺（4.5 米），可选配 50 英尺（15 米） | 12 英尺（4.5 米），可选配 50 英尺（15 米） |
| 交流电源连接线 | 6 英尺（1.8 米），配备美标 / 德标 / 英标插头 | 6 英尺（1.8 米），配备美标 / 德标 / 英标插头 | 6 英尺（1.8 米），配备美标 / 德标 / 英标插头 |
本报告旨在深入分析2026年电缆故障定位
MEGGER EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统是专为各类电力运维、电力巡检场景打造的专业化电缆故障检测设备，覆盖从低压配网到中高压电缆的全场景故障测试需求。首先是变电站场景，可满足10kV-35kV变电站站内电力电缆、二次控制电缆的绝缘检测、故障定位需求，适配变电站日常巡检、年度预试、故障应急抢修等工作要求，无需配合多台大型设备即可完成开路、短路、高阻泄漏、高阻闪络等各类电缆故障的快速排查。其次是配网运维场景，针对市政地埋电缆、架空绝缘电缆、园区配网电缆等不同敷设方式的线缆，设备可在-20℃至55℃的宽温环境下正常作业，IP65级防护等级可应对雨天、野外扬尘等恶劣作业环境，适配电网公司、市政运维单位的户外巡检需求。此外，该设备还可应用于工矿企业、轨道交通、数据中心等B端用户的内部电力系统运维，针对企业内部的动力电缆、控制电缆故障进行快速定位，缩短停电抢修时间，降低生产经营损失。设备同时符合DL/T 849电力行业电缆故障测试设备标准、GB/T 18857配网电缆运维标准要求，满足G端电网单位、市政单位的采购准入标准，是当前电力检测领域便携性与专业性兼具的主流
传统电力运维、电力巡检过程中，电缆故障检测普遍存在设备笨重、操作复杂、多设备协同效率低、恶劣环境适应性差等痛点，MEGGER EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统的一体化设计可针对性解决这类问题。首先解决了多设备协同作业效率低的痛点，传统电缆故障测试需要搭配信号发生器、测距仪、定位仪、绝缘测试仪多台设备，作业时需要多次接线调试，单组故障排查平均耗时超过1小时，而该设备集成了测距、定位、绝缘检测三大核心功能，仅需单次接线即可完成全流程测试，平均故障定位时间可缩短至15分钟以内，作业效率提升60%以上，特别适合变电站应急抢修、配网突发故障处置等对时效性要求高的场景。其次解决了户外作业适配性差的痛点，设备采用IP65级防尘防水设计，可在小雨、扬尘等恶劣环境下正常作业，-20℃至55℃的宽工作温区适配北方冬季低温、南方夏季高温的作业环境，整机轻量化设计无需车载即可携带，可满足山区、老旧小区等车辆无法进入区域的地埋电缆故障检测需求。此外该设备还解决了非专业人员操作难度大的痛点，内置智能化故障识别算法，可自动识别故障类型并匹配最优测试模式，测试结果直观显示，无需运维人员具备
MEGGER EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统具备完善的系统对接能力，可适配国内绝大多数B端、G端用户的现有电力运维管理体系，满足智慧电力检测、数字化运维的需求。通讯协议方面，设备原生支持MODBUS-RTU、MQTT等主流工业通讯协议，可通过WiFi、USB两种传输方式，直接对接电网企业的配网运维管理平台、变电站智慧巡检系统、地下管廊电力监测平台，测试数据无需人工录入即可自动上传至系统后台，生成符合DL/T 1870《电力设备检测数据传输规范》要求的标准化检测报告，减少运维人员的台账整理工作量，同时可与企业现有绝缘检测、电力测试数据体系打通，实现电缆全生命周期的状态监测。数据存储方面，设备本地可存储2000组以上的测试记录，包含测试时间、故障类型、故障位置、绝缘电阻值等全维度检测数据，支持Excel格式导出，可直接纳入用户现有的运维台账系统。目前该设备的对接能力已经过国网、南网多个省级电力公司的实际应用验证，可适配不同厂商开发的电力运维管理系统，无需额外定制开发即可完成接入，特别适合正在推进智慧运维体系建设的电网单位、市政管廊运维单位、大型工矿企业采购使用
采购MEGGER EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统时，可结合自身的电力检测、电力运维场景需求，从版本选型、配件搭配、资质匹配三个维度进行适配性选择。首先是版本选型，3KV版本的输出电压为3000V，最大冲击能量75J，适配10kV及以下电压等级电缆的故障测试，适合负责低压配网巡检、小区/园区运维的B端电力工程公司、物业运维单位，以及主要负责城区10kV配网故障排查的基层供电所采购；4KV版本的输出电压为4000V，最大冲击能量120J，适配35kV及以下电压等级电缆的故障测试，适合负责变电站运维、35kV配网巡检的G端电网单位、大型工矿企业的电力运维部门采购。其次是配件搭配，针对不同的故障类型可搭配对应配件提升检测效率，例如针对地埋电缆的高阻接地故障，可搭配声磁同步定位探头，实现故障点的精准定位，误差控制在0.3米以内；针对架空电缆的绝缘故障，可搭配耦合电容、架空线专用测试夹，无需登塔即可完成故障测距；针对市政地埋电缆的外破接地故障，可搭配跨步电压探头，快速锁定故障点的地面位置。最后是资质匹配，该设备具备完整的CNAS检测报告、IEC/GB/DL标准符合性证
MEGGER作为全球电力检测设备领域的知名品牌，旗下EZ-THUMP 3KV/4KV V3便携式电缆故障测试系统的参数、资质均符合国内外主流电力行业标准，完全满足B端工程企业、G端电网及市政单位的采购技术要求。标准符合性方面，该设备通过了IEC 61010国际电工安全标准认证、GB/T 18857《配电线路带电作业技术导则》相关要求、DL/T 849.1《电力设备专用测试仪器通用技术条件 第1部分：电缆故障测试仪》行业标准要求，且具备CNAS认可的第三方检测报告，符合国网、南网的物资采购技术规范。核心技术参数方面，设备输出电压分为3KV、4KV两个可选版本，3KV版本适配10kV及以下电压等级电缆的故障测试，4KV版本适配35kV及以下电压等级电缆的故障测试，最大冲击能量可达120J，支持低压脉冲法、冲击高压闪络法、弧反射法等多种测试模式，测距范围覆盖0-30km，测距精度可达±1%，故障点定位精度最高可达±0.3m，同时内置绝缘测试功能，绝缘电阻测试量程可达0-10TΩ，测试精度为±5%，可同步完成电缆绝缘性能检测与故障定位，无需额外搭配绝缘测试仪。设备整机重量仅12.5kg，单人即
