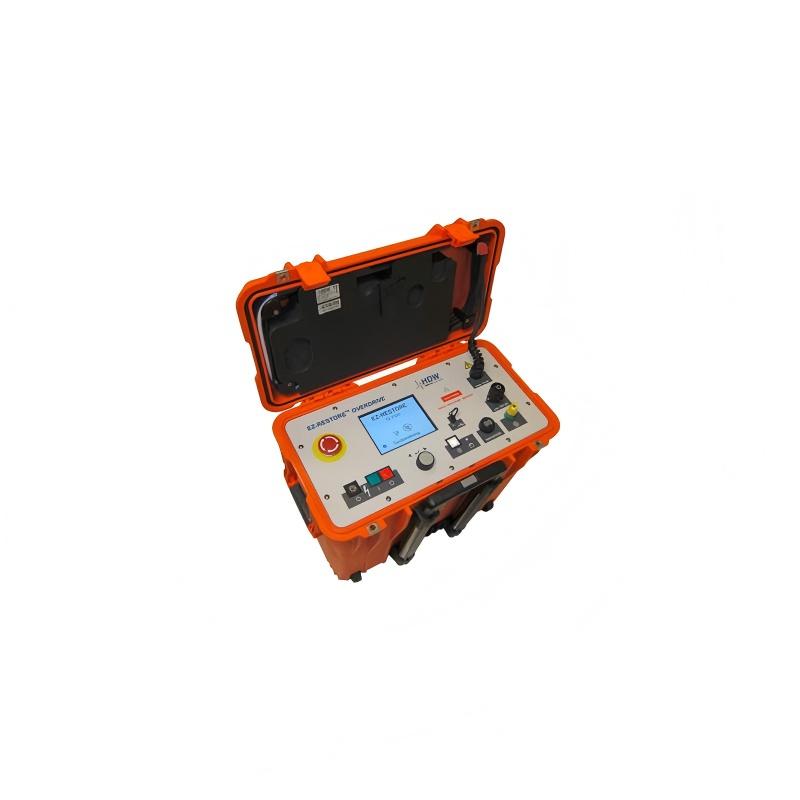

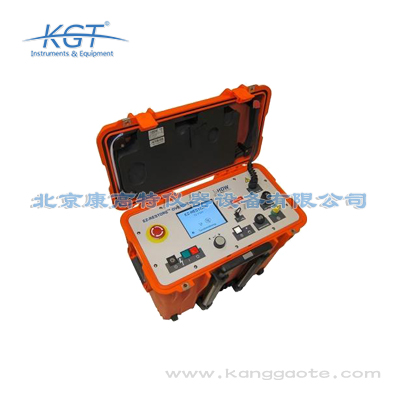

美国MEGGER EZ-Restore Overdrive电缆故障定位仪

美国Megger EZ-Restore Overdrive电缆故障定位仪是一款专为地下电缆回路快速分段而设计的轻便型工具，主要面向中低压配电网络的故障抢修场景。该设备基于ARM技术，由单人即可操作，无需隔离电缆段或借助故障指示器，便能在两台单相星形接地配电变压器之间定位故障电缆段，实践证明相比其他方法平均可节省四十五分钟供电恢复时间。它在十二千伏输出下提供一千一百焦耳能量，并可选配十二千伏直流耐压测试功能用于故障验证。设备重量轻、体积小、耐用性强，支持电池与交流电源供电，可长期置于应急抢修车上随时取用，是降低系统平均停电持续时间指数的实用装备。 设备采用派力肯带轮防护箱收纳，整机重二十二千克，单人即可搬上抢修车。十二千伏输出配合一千一百焦耳能量足以在多数配电电缆上激发可识别的故障特征，是配电运维降低平均停电时长的实用装备，已在多地电网抢修中常规配备。

操作美国Megger EZ-Restore Overdrive电缆故障定位仪十分直观。设备图形用户界面通常无需用户调整，仅通过一个旋转控制旋钮即可完成主要操作。使用时将十二英尺高压电缆与带电线路夹具接入故障半回路的常开点，并将安全接地电缆可靠接地，设备便自动开始电缆端识别、变压器识别与故障段定位。若需验证故障，可切换至可选配的耐压测试模式，将直流电压升至最高十二千伏，利用故障点击穿确认。测试导线包含十二英尺高压电缆、安全接地电缆与六英尺交流电源线。数据通过USB接口上传或下载，TDR屏为五点七英寸高亮度TFT，自动保存最多一千条追踪记录，便于复盘。 旋转旋钮即可在分段、耐压与追踪等模式间切换，图形界面以图形化方式提示连接状态。十二英尺高压电缆与接地电缆长度适配常见配电柜间距，USB口便于现场将追踪记录拷入电脑复盘。整套操作经简短培训即可由抢修人员独立完成。

使用美国Megger EZ-Restore Overdrive电缆故障定位仪时须严格遵守安全注意事项。设备输出高达十二千伏直流并可释放一千一百焦耳能量，操作前必须确认安全接地电缆已可靠连接，并启用安全接地联锁装置。现场应留意反向供电警报，当检测到家用备用发电机反送电时立即停手，避免触电。高压测试须由经培训人员操作，使用钥匙开关与紧急停止蘑菇头按钮可在异常时快速断电。开盖作业防护等级降为IP53，应避免雨淋。内置电池为十二伏七点二安时，外部可用一百二十伏交流或十二伏直流供电，寒冷环境注意十二千伏输出性能。存放于派力肯防护箱，防止运输磕碰损坏接口。 施加高压前必须确认被测回路已隔离且接地可靠，严禁在带电主网直接接入。钥匙开关与急停按钮应在监护下使用，高压联锁启用后不得擅自短接。存放时锁定派力肯箱并固定，防止运输中箱体滚动损伤接口与显示屏。

影响美国Megger EZ-Restore Overdrive电缆故障定位仪定位准确性的因素主要有几类。其一是反送电干扰，当用户侧备用发电机误接入回路会产生反向供电，设备专门设置反向供电警报予以识别，遇此应先断电再作业。其二是接地不良，安全接地电缆未可靠连接会导致测量参考点漂移，须确保接地夹具夹牢裸导体。其三是电缆长度与衰减，十二千伏脉冲在八千米量程内随距离衰减，超长回路需结合TDR分辨率零点八米判断。其四是环境温湿度，工作温度应保持在零下四十至五十摄氏度。其五是相邻回路耦合，临近带电电缆可能对故障段判断产生轻微影响，可借助带电追踪功能逐段验证。排除上述因素并正确连接测试导线后，ARM与TDR的联合分析即可稳定给出故障段位置。 周边并行带电电缆可能在故障段判断时产生感应信号，可借助带电追踪功能逐段验证以排除。接地电缆过长或接触电阻偏大会拉低参考电位，应使夹具紧贴裸导体。温湿度处于零下四十至五十摄氏度内时性能稳定，超出则需等待环境恢复再测，确保定位可信。

美国Megger EZ-Restore Overdrive电缆故障定位仪具备完善的数据记录与接口能力。其内置时域反射仪可自动保存最多一千条追踪记录，每条记录包含电缆阻抗剖面信息，便于事后回放与比对分析。五点七英寸高亮度TFT屏实时显示追踪曲线，帮助操作人员现场观察故障特征。数据通过USB接口与个人计算机互通，支持追踪记录与程序的上传下载，方便建立故障档案与远程会诊。设备采用派力肯带轮防护箱收纳，整机重二十二千克，尺寸约五百乘三百乘四百五十毫米，兼具便携与坚固。结合十二伏七点二安时内置电池与外部交直流供电，EZ-OVERDRIVE让故障数据的采集、保存与传输在抢修现场形成完整闭环。 一千条追踪记录可覆盖一次大型抢修的多次测量，五点七英寸屏现场即可回放对比。USB传输使记录快速进入缺陷库，便于后续同类故障的模式归纳。内置电池与外供组合保障了长时间连续作业的供电，让故障数据的沉淀与复用形成良性循环。

判定美国Megger EZ-Restore Overdrive电缆故障定位仪的故障定位结果是否可信，可通过两种验证手段。第一种是带电追踪法，先拔出故障点后方第一个肘型接头，再拔出前方接头，此时时域反射仪屏幕会出现两个开路信号，两信号之间即为故障点，由此确认已定位段存在故障。第二种是耐压验证法，将设备移至故障段一侧变压器并拔出肘型接头隔离该段，切换至可选十二千伏耐压测试模式，因电缆段存在故障通常会在三至八千伏间击穿，从而确认故障。两种方法均无需闭合电路，不会对故障回路造成进一步损坏。结合设备自动识别的开路或短路状态，即可稳妥判定故障电缆段。 两种验证法所得故障点位置应相互印证，若不一致需检查接线与接地。耐压验证中电缆在三至八千伏击穿的现象是确认故障的直接证据。结合设备自动给出的开路或短路状态，以及追踪曲线特征，即可形成闭合的证据链，稳妥判定故障电缆段。

美国Megger EZ-Restore Overdrive电缆故障定位仪在安全与设计方面符合IEC/EN 61010标准，该标准规定了测量、控制与实验室用电气设备的安全要求，确保高压操作下的人员与设备安全。防护等级方面，设备开盖状态为IP53、关盖状态为IP54，依据IEC 60529可防尘并抵御不同程度喷水，适合户外抢修。安全特性还包含紧急停止蘑菇头按钮、钥匙开关、可选高压联锁、反向供电警报以及安全接地联锁装置，多重防护覆盖误操作与反送电风险。工作温度范围为零下四十至五十摄氏度，能适应严寒与高温现场。这些标准与防护设计共同保障EZ-OVERDRIVE在十二千伏高压环境下的合规使用。 IEC/EN 61010的符合性意味着设备在十二千伏高压下的绝缘、爬电与误操作防护达到规范要求。开盖IP53、关盖IP54的等级划分提醒作业人员在雨中开盖时需遮蔽，多重安全联锁则从硬件层面堵住违规操作的可能，保障高压现场的人身安全。

美国Megger EZ-Restore Overdrive电缆故障定位仪的工作原理融合了时域反射仪与ARM专利技术。ARM方法即自动环路匹配，设备只需连接到故障半回路的常开点，即可分析整个电路直至竖杆上的开路熔断器，自动识别电缆端、变压器与故障段的状态，判断其为开路还是短路。与此同时，内置时域反射仪以一百兆赫兹采样率工作，量程达两万五千英尺约八千米，分辨率在二百五十英尺每微秒时为零点八米，可捕捉阻抗不连续点。两项技术结合后，无需在变压器间反复移动、无需拔出熔断器或检查故障指示器，也无需闭合电路，即可定位故障电缆段，且不会对故障电路造成进一步损坏。 自动分段流程由内部微处理器控制，连接常开点后无需人工逐段排查，即可输出故障所在区段。时域反射仪的高采样率让阻抗不连续点定位精细，配合ARM对回路整体分析，避免了对健康段的误判，显著提升定位效率与安全性。

与传统故障定位方法相比，美国Megger EZ-Restore Overdrive电缆故障定位仪优势明显。传统做法需在变压器之间反复移动以测试隔离段、前往每台变压器拔出卡口式熔断器或检查故障指示器，甚至闭合电路验证，过程繁琐且可能损伤故障电路。EZ-OVERDRIVE结合时域反射仪与ARM技术，仅连接常开点即可自动分析全回路，定位故障段且无需打开任何变压器或拔出熔断器。它是市场上少数具备反向供电警报功能的设备，可规避备用发电机反送电风险，并配备安全接地联锁装置。整机重量二十二千克、采用派力肯防护箱，兼顾轻便与耐用，配合十二千伏一千一百焦耳的输出能力，在效率与安全性上均优于常规分段手段。 与需要开盖操作的耐压设备相比，EZ-OVERDRIVE在关盖状态下即达IP54防护，更适合雨天户外。其反向供电警报是独特安全卖点，可识别用户侧发电机反送，避免检修人员触电。十二千伏一千一百焦耳的输出兼顾了激励强度与设备便携。

美国Megger EZ-Restore Overdrive电缆故障定位仪适用于单相星形接地变压器构成的地下电缆回路，这类拓扑在北美住宅区极为常见。当配电电缆发生开路、短路或高阻故障时，抢修人员可携带该轻小便携的设备抵达现场，连接常开点后快速分段定位故障段，显著缩短停电时间。它也常用于验证已定位故障段，借助可选配的十二千伏直流耐压测试功能，将电压提升至十二千伏，利用电缆在八千伏以内击穿的现象确认故障。设备可长期存放在应急抢修车上，配合反向供电警报规避家用备用发电机误接入带来的安全风险，是电网运维、电厂及市政配电抢修中提升复电效率的重要工具。 在住宅区与工业园区的中低压配电网络中，地下电缆因老化或外力破坏常见故障，EZ-OVERDRIVE可在不挖开路面的情况下快速分段。它还能在灾后复电前确认故障段，防止误合健康段导致事故扩大，是配网抢修标准化作业的重要环节。
