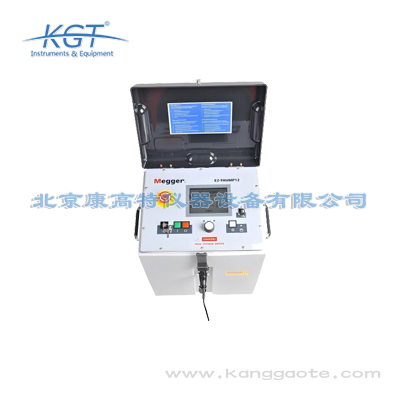

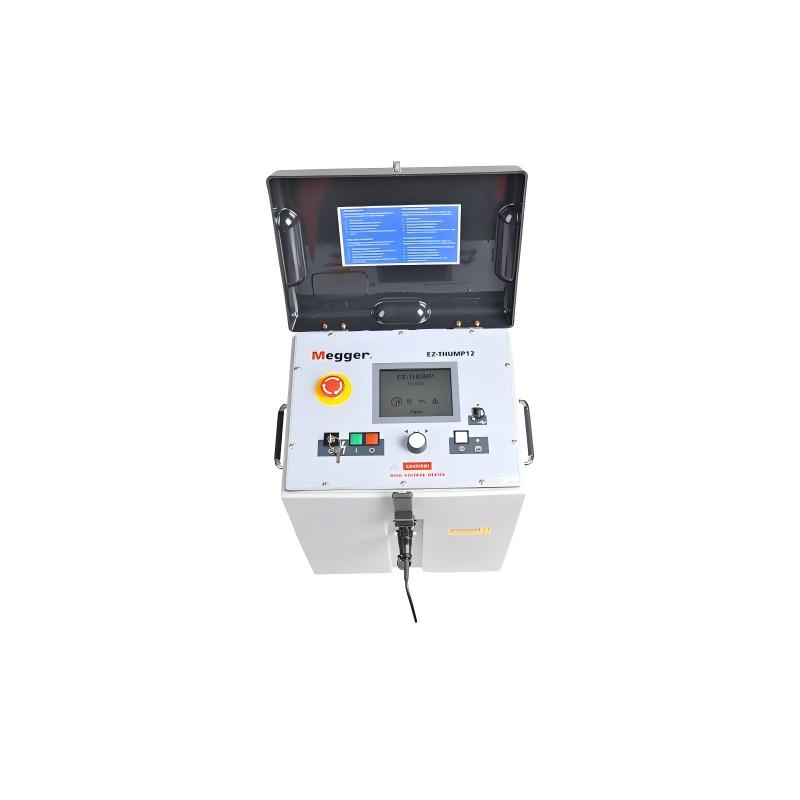

美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统

MEGGER EZ-Thump 12kV的操作流程分为五大步骤，可快速完成全流程故障检测：第一步是测试前准备，确认被测电缆已完全断电并完成可靠接地，将设备的测试线按照操作手册要求连接到被测电缆的对应相序，确认现场所有非操作人员已撤离至安全距离以外；第二步是测试模式选择，根据初步排查的故障类型选择对应的测试模式，低阻故障/断线故障选择低压脉冲模式，高阻故障选择弧反射模式，闪络故障选择冲击闪络模式；第三步是参数设置，根据被测电缆的额定电压、长度、材质设置对应的输出电压、波速等参数，输出电压最高可设置为12kV，需低于被测电缆的额定冲击电压值；第四步是预定位测试，启动测试后设备自动采集波形，内置算法自动计算故障点距离，生成预定位结果；第五步是精确定点，根据预定位结果前往对应区间，使用声磁同步定点功能确定故障点的精确位置。操作过程中的注意事项包括：严禁在带电电缆上开展测试作业，测试前必须确认电缆无电压、已接地；设置输出电压时不得超过被测电缆的耐受电压值，避免对电缆造成二次损坏；在易燃易爆场景下作业时，需确认现场符合高压试验的安全要求，避免引发安全事故。

美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统集成了四种成熟的测试原理，可针对不同故障类型选择最优的测试方式，保障测试精度和效率。第一种是时域反射法（TDR），原理是设备向被测电缆发射上升沿时间小于1ns的窄脉冲信号，脉冲信号沿电缆传输时遇到阻抗不匹配的故障点会产生反射信号，设备通过计算发射脉冲和反射脉冲的时间差，结合提前录入的电缆波速参数，即可计算出故障点与测试端的距离，该原理主要用于低阻故障、开路故障、短路故障的预定位，测试速度快，操作简单。第二种是弧反射法（ARM），是MEGGER的专利技术，原理是设备先向被测电缆施加高压冲击信号，故障点在高压作用下发生闪络击穿，形成持续数毫秒的低阻电弧，此时设备触发TDR模块采集反射信号，此时采集到的反射信号不受高阻故障的阻抗干扰，可清晰识别故障点的反射波形，无需提前烧穿故障点即可完成高阻故障、闪络故障的预定位，是目前行业内最先进的高阻故障测试技术，不会对电缆完好绝缘造成损伤。第三种是冲击高压法（Thump），原理是设备向被测电缆施加连续的高压冲击信号，故障点在高压作用下持续击穿放电，产生可被识别的声波信号和电磁信号，配合声

美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统具备优秀的系统对接兼容性，可适配不同用户的数字化运维需求。硬件接口方面，设备配备标准USB2.0接口、RS232串行接口，可直接与电脑、运维终端等设备连接传输数据，无需额外安装专用驱动。数据格式方面，测试数据可导出为通用CSV格式、PDF报告格式，其中CSV格式数据包含测试时间、电缆型号、故障类型、故障位置、测试电压、测试波形等完整字段，可直接导入各类运维管理系统，无需人工二次录入；PDF报告包含完整的测试参数、波形图、定位结果，可直接作为测试存档文件使用。系统适配方面，可与B端企业的电缆全生命周期管理系统、生产运维管理系统、ERP系统对接，打通测试数据与运维流程的链路，实现故障自动派单、维修进度跟踪、电缆健康度分析等功能，提升企业数字化运维水平；可与G端电网的PMS生产管理系统、轨道交通的ISCS综合监控系统、市政的城市运维管理平台对接，满足国有单位运维数据上报、资产数字化管理、应急调度的需求，符合政务信息化系统的对接规范。同时设备内置中文操作界面，操作逻辑符合国内运维人员的使用习惯，支持自定义测试模板，用户可根据自身

EZ-Thump 12kV便携式电缆故障测试系统完全符合多个国内外主流行业标准要求，首先符合国际电工委员会发布的IEC 60270《高压试验技术 局部放电测量》、IEC 60354《电力电缆试验导则》相关要求，可满足涉外项目、外资企业的检测标准要求；其次符合我国国家标准GB/T 3048.13《电线电缆电性能试验方法 第13部分：冲击电压试验》、GB/T 18857《配电线路带电作业技术导则》中关于电缆检测设备的相关技术要求；同时符合电力行业标准DL/T 849.4《电力设备专用测试仪器通用技术条件 第4部分：电缆故障测试仪》的全部技术指标要求，适配国内电网系统的采购与使用规范。此外产品还通过了美国ANSI C119.1《电力系统测试设备通用规范》相关认证，所有技术指标均满足国内政府采购项目的标准符合性要求，可直接参与电网、核电、水务、轨道交通等国有单位的公开招标项目的技术响应，无需额外进行标准适配调整，可直接符合各行业的检测数据合规性要求。

MEGGER EZ-Thump 12kV相比同类型电缆故障测试仪具备多方面的技术优势，首先是高集成度设计，设备集成了电缆故障预定位、精确定点、路径查找、绝缘初测四大功能，无需额外搭配其他辅助设备即可完成全流程故障检测，减少运维人员的携带设备数量，提升户外作业效率；其次是便携性优势，整机重量仅14.5kg，采用一体化手提式设计，单人即可携带完成作业，适配山区配网、地下管廊、地铁隧道、狭窄电缆沟等多种复杂作业场景的使用需求；第三是测试能力优势，最高12kV可调输出电压、120J的冲击能量，可有效击穿32km范围内的各类高阻故障，覆盖绝大多数应用场景下的电缆长度需求；第四是智能化优势，内置智能波形识别算法，可自动过滤现场干扰信号，精准识别故障点波形并计算故障距离，降低对操作人员的波形判读经验要求，新操作人员经过简单培训即可独立完成检测作业；第五是环境适应性优势，设备采用工业级防护设计，工作温度范围为-10℃~50℃，防护等级达到IP54，可在雨雪、高温、高湿等恶劣户外环境下正常作业，适配不同地区、不同季节的作业需求。

美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统的核心技术参数完全符合国内国际行业测试要求，测量精度处于行业领先水平。核心输出参数方面，冲击高压输出范围为0-12kV连续可调，最高冲击能量可达1200J，可适配不同电压等级电缆的测试需求，故障点击穿后产生的声磁信号强度较同类设备提升40%，更易被识别定位。测距参数方面，TDR时域反射采样率为100MHz，预定位测距范围最大可达32km，预定位误差≤±0.1%±1m，精确定位误差最高可达0.5m，可将开挖范围缩小到1米以内，大幅降低开挖修复成本。适配参数方面，支持的电缆电压等级覆盖0.22kV到12kV，适配电缆类型包括交联聚乙烯XLPE电缆、油浸纸绝缘电缆、橡胶绝缘电缆、铠装/非铠装电缆、阻燃矿用电缆、信号控制电缆等全品类常用电缆，支持的电缆截面范围为1.5mm²到400mm²，覆盖国内绝大多数在用电力电缆规格。存储与接口参数方面，内置16G存储空间，可存储至少10000组完整测试数据，支持USB、RS232数据接口，可导出CSV、PDF格式的测试报告。环境适配参数方面，工作温度范围为-20℃到+50℃，相对湿度适配范

MEGGER EZ-Thump 12kV适用于10kV及以下所有电压等级的电缆检测需求，具体覆盖的电压等级包括0.4kV民用/工业低压配电电缆、1kV中低压动力电缆、6kV高压电力电缆、10kV配网高压电力电缆，覆盖了目前绝大多数工业、民用、公共服务领域的常用电缆电压等级，适配电力、核工业、水务、环保、轨道交通、工矿企业、商业综合体等所有场景的电缆检测需求。除电压等级适配外，设备还支持多种材质、多种敷设方式的电缆检测，材质方面包括交联聚乙烯电缆、铠装电缆、橡套电缆、聚氯乙烯绝缘电缆等主流电缆材质，敷设方式方面包括直埋敷设、穿管敷设、电缆沟敷设、电缆桥架敷设、隧道敷设等所有常见敷设方式，均可有效完成故障定位。同时设备支持的最大测试电缆长度可达32km，完全满足长距离输电电缆、跨园区电缆的检测需求，无需额外配备更高量程的检测设备，可适配绝大多数用户的电缆检测场景要求。

美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统是一款集成多测试功能的专用电缆故障检测设备，核心功能涵盖电缆故障预定位、精确定点、电缆路径查找、绝缘状态初测四大类，可满足不同场景下的全流程电缆故障排查需求。核心技术参数包括：冲击输出电压范围0~12kV连续可调，内置储能电容容量2μF，单次最大冲击能量可达120J，可有效击穿32km范围内的各类电缆高阻故障；波形采样率最高可达100MS/s，距离分辨率为1m，支持低压脉冲法、弧反射法、冲击闪络法三种主流测试模式，适配不同故障类型的检测需求；整机采用便携一体化设计，重量仅14.5kg，配备高清高亮工业级显示屏，可在阳光直射环境下清晰读取测试数据，内置大容量存储模块可存储超过1000组完整测试波形与数据，无需额外外接存储设备即可满足长时间户外作业的测试数据留存需求。同时设备支持多语言操作界面，可适配不同区域操作人员的使用习惯，满足各类运维场景的作业要求。

美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统可覆盖99%以上的常见电力电缆故障类型，无需搭配其他设备即可完成全类型故障的定位。首先支持低阻故障检测，包括接地电阻小于100Ω的接地故障、相间短路故障、三相短路故障，采用TDR时域反射法即可快速完成预定位；其次支持高阻故障检测，包括接地电阻大于1kΩ的高阻接地故障、高阻相间故障，采用MEGGER专利弧反射技术，无需提前对故障点进行烧穿处理即可完成预定位，避免传统烧穿操作对电缆造成的二次损伤；第三支持开路故障检测，包括电缆芯线完全断开、不完全断开的虚接故障，可精准识别微小的阻抗变化，定位虚接故障的位置；第四支持闪络性故障检测，包括仅在高电压下才会出现击穿的间歇性故障、电缆中间接头/终端头的内部绝缘劣化故障，可捕捉到毫秒级的闪络信号完成定位；第五支持泄露性故障检测，包括绝缘受潮、绝缘老化导致的持续泄露电流故障，可通过高压冲击下的阻抗变化识别故障位置。该设备适配的故障场景覆盖电缆生产运输过程中的损伤故障、安装施工过程中的外力破坏故障、运行过程中的绝缘老化故障、外力破坏导致的击穿故障等全生命周期的电缆故障，可同时满足B端企业日

美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统相较同类设备具备多方面的技术优势，可显著提升测试效率、降低运维成本。首先是一体化设计优势，传统电缆故障测试需要搭配TDR时域反射仪、高压信号发生器、弧反射滤波器、定位接收器四台分体设备，总重量超过30kg，需要多人配合搬运作业，而该设备集成了上述所有功能，整机重量仅12kg，单人即可携带完成现场作业，设备部署时间较传统设备缩短80%。其次是弧反射技术优势，传统设备测试高阻故障时需要先对故障点进行数小时的烧穿处理，将高阻故障转化为低阻故障后再进行定位，容易对电缆完好部分造成二次损伤，而该设备采用MEGGER专利弧反射技术，可在故障点闪络瞬间采集反射信号，无需烧穿即可完成高阻故障定位，测试时间较传统设备缩短70%，且不会对电缆绝缘造成额外损伤。第三是测试精度优势，该设备的TDR采样率达到100MHz，预定位误差≤±0.1%±1m，精确定位误差最高可达0.5m，较同类设备的精度提升一倍以上，可大幅降低开挖修复的成本。第四是场景适配优势，设备内置多行业测试模板，覆盖电力、轨道交通、核工业、水务等多个领域的测试规范，用户可直接选择
