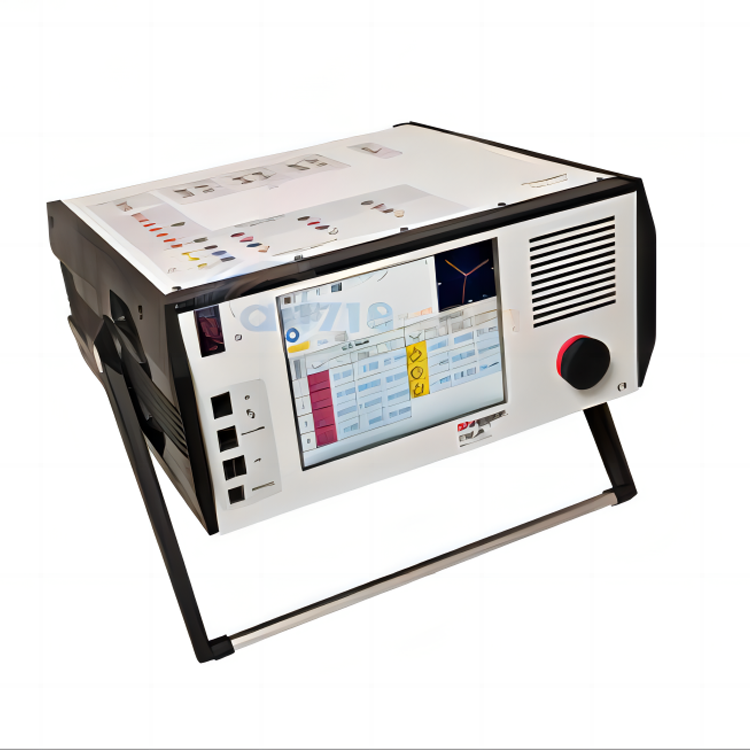

MEGGER FREJA409继电保护测试系统

FREJA409继电保护测试系统的主要技术规格如下： **电源规格**： - 输入电压：100-240V AC - 频率：50-60Hz - 最大输入功率：2400VA **电流输出规格**： - FREJA409配置：6×60A + 3×15A - 每相60A/300VA RMS - 辅助通道15A - 输出波形：正弦波 **电压输出规格**： - 四通道电压输出 - 每通道：0-300V/150VA - 部分通道可转换为电流 - 支持直流输出 **开关量输入**： - 通道数：10个 - 额定电压：5-300V AC/DC - 用于继电器接点监测 **开关量输出**： - 通道数：6个 - 高速输出能力 - 400V峰值，1A **工作环境**： - 工作温度：0°C至+40°C - 存储温度：请参考手册 - 湿度要求：请参考手册 **物理规格**： - 尺寸：400×175×420 mm（宽×深×高） - 重量：21 kg - 设计为便携式设备 **显示屏**： - TFT LCD全彩触摸屏 - 图形化用户界面 **通信接口**： - 以太网：用于计算机连接 -

FREJA409继电保护测试系统在设计和技术方面具有多项核心优势： **高兼容性**：FREJA409几乎支持所有类型的保护继电器测试，从传统的机电式继电器到现代数字继电器，从简单的过流继电器到复杂的变压器差动保护，都能够进行精确测试。这种全面兼容性使FREJA409成为真正的全能型继电保护测试仪。 **高功率输出**：每相300VA的输出能力是FREJA409的突出特点。高功率输出确保设备能够测试需要较大电流或电压的保护继电器，特别是高压保护装置。这种充足的输出余量使测试结果更加准确可靠。 **灵活的通道配置**：FREJA409支持电压通道转换为电流通道，可提供多达9个电流通道。这一设计大大提高了设备在复杂测试场景下的灵活性，能够满足各种不同配置的测试需求。 **多种操作方式**： - 触摸屏独立操作：配备TFT LCD全彩触摸屏，可在现场独立使用 - 计算机软件控制：通过FREJA Win软件实现全自动测试 - 两种方式可灵活切换 **丰富的接口和扩展性**： - 以太网接口：用于计算机连接和网络控制 - USB接口：便捷的数据传输和设备连接 - IEC61850端口：

FREJA409继电保护测试系统提供丰富的通信接口和扩展选项。 **通信接口**： 1. **以太网接口**： - 用于连接计算机进行控制 - 支持远程操作和自动化测试 - 多台设备可通过网络同步 2. **USB接口**： - 便捷的计算机连接 - 支持数据快速传输 - 即插即用连接 3. **IEC61850端口**： - 专用端口用于数字化变电站测试 - 支持GOOSE报文发送和接收 - 支持采样值（SV）测试 4. **GPS同步接口**： - 连接GPS200同步模块 - 实现多台设备时间同步 - 支持端到端测试应用 **开关量接口**： 1. **开关量输入**：10个通道 - 额定电压：5-300V AC/DC - 用于监测继电器跳闸/合闸接点 - 支持继电器动作时间测量 2. **开关量输出**：6个通道 - 高速输出设计 - 支持400V峰值，1A - 用于模拟继电器接点输入 - 可触发被测保护装置 **模拟量输出**： - 电压输出：4

FREJA409继电保护测试系统广泛应用于电力系统的各个环节。 **电网系统应用**： - 变电站保护继电器调试 - 变电站保护继电器定期校验 - 输电线路保护装置测试 - 配电自动化设备验证 - 变电站综合自动化系统测试 **发电厂应用**： - 发电机保护继电器测试 - 变压器保护装置校验 - 厂用电保护系统测试 - 发电机组同期系统测试 - 发变组保护联动试验 **工业电力系统应用**： - 大型工业企业中压/高压配电系统 - 钢铁、化工、矿山等行业的电力保护验证 - 工厂变电所保护系统调试 - 大型电机保护继电器测试 **数字化变电站应用**： - IEC61850标准设备测试 - GOOSE报文测试和仿真 - SV（采样值）测试 - 数字化保护装置端到端测试 - 智能变电站集成测试 **测试任务类型**： - 新设备出厂验收试验 - 设备安装后调试试验 - 运行中设备定期校验 - 保护整定值验证 - 保护系统动作行为分析 - 故障后保护动作评估 **继电器测试类型**： - 过流保护测试 - 方向过流保护测试 - 差动保护测试 - 距离保护测试 - 频率保护测试

FREJA409是Megger公司推出的专业继电保护测试系统，具有强大的输出和全面的测试能力。 **电流输出规格**： - FREJA409配置：6×60A + 3×15A - 六个高电流通道：每相60A/300VA RMS - 三个辅助电流通道：每相15A - 每相具备高电流、高功率输出能力 **电压输出规格**： - 四通道电压输出 - 每通道最大300V/150VA - 部分电压通道可转换为电流通道使用 - FREJA409可将电压通道转换为电流，提供多达9个电流通道 **功率输出**：最大输入功率2400VA，支持各种高压、高电流测试需求。 **支持的继电器类型**： 1. **过流继电器**： - 定时限过流继电器 - 反时限过流继电器 - 定时反时限过流继电器 2. **方向过流继电器**： - 电压控制过流继电器 - 电压抑制过流继电器 - 方向过流继电器 3. **差动保护继电器**： - 变压器差动保护 - 母线差动保护 4. **固态和数字继电器**： - 固态保护继电器 - 微机型数字继电
