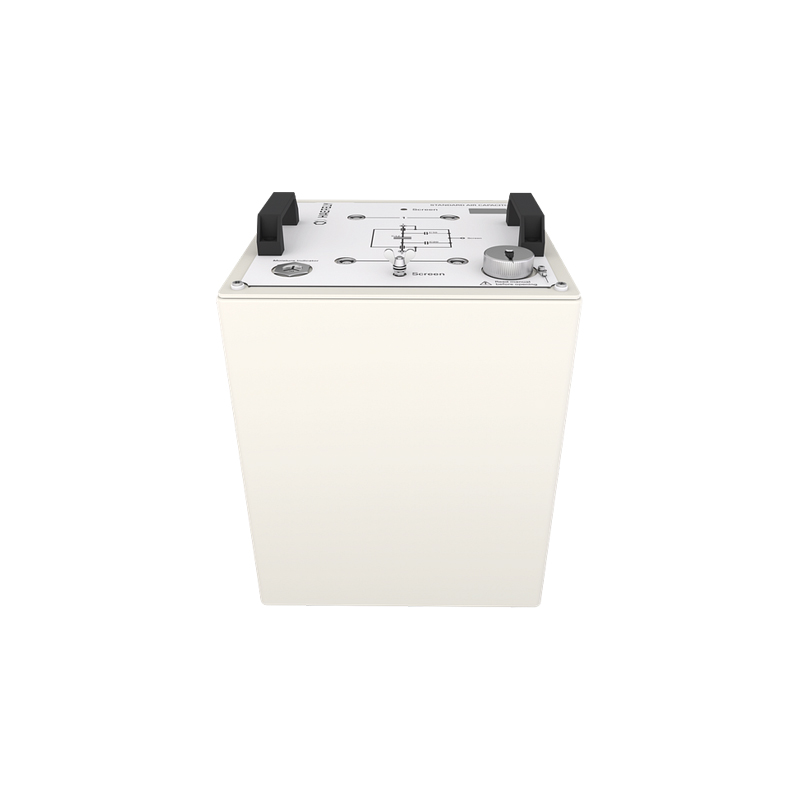

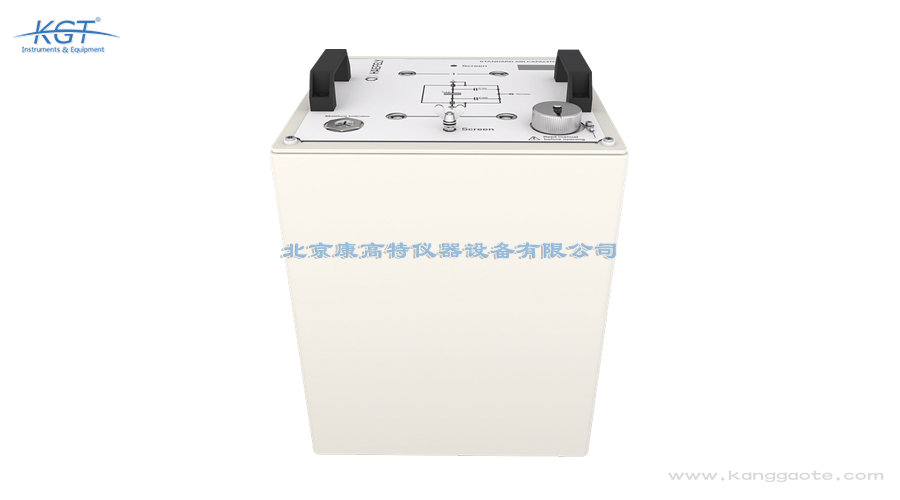

瑞士HAEFELY 3320电容与介损（功率因数）测量

品牌：瑞士HAEFELY(哈弗莱)
分类：变压器介电谱测试仪
应用领域：电网，电厂，其他，
测试对象：变压器，
国际标准：
国家标准：

联系方式：010-68460051
Tel：13520131150

立即询价

瑞士HAEFELY（哈弗莱） 3320电容与介损（功率因数）测量包括固定电容值可变电容值两种类型，它们尤其适用于高精度的测量。。现在热卖中，如需购买，可通过客服热线联系我们！

3320电容与介损（功率因数）测量产品简介：
这些固定和可变电容值的标准电容尤其适用于高精度测量。
由于其绝缘电阻高，自感和介损小，所以它们可以在很大的频率范围内均可使用，适用的频率上限亦非常高。
3320系列标准电容被称为“三极电容”，因为他们具有三个电极。
作为结构使用的固态电介质形成了C10和C20分布电容。
只有C12不含固态电介质，实际介损为零。为了防止灰尘和湿气，固定电容值电容封装于充满干燥空气的壳体中
（干燥空气的水含量：75…100ppm ;60…80mg/m3）.
我们为该款空气电容装配了干燥剂（硅脂）。
通过安装于侧面湿度指示器，仪器内部的湿度可以被控制。

3320电容与介损（功率因数）测量产品精度：
•固定值电容：请参考第四页表格
•主电容C12的值=校准电容值，在随标准配送的试验证书中，
•该值以精度±0.001%给出。此外，对于固定电容，铭牌上
•也显示C10和C20的电容值，精度为±0.1PF.

•如有用户要求，计量实验室的官方报告会被配送。

应用场景
计量校准实验室
基准标准实验室

瑞士HAEFELY 3320电容与介损（功率因数）测量技术参数

电气测量参数
参数项	标称参数	型号	容差	测量精度
标称电压	2 kV	—	—	—
主电容 C₁₂（皮法 pF）	10	Oct‑20	+0.2 % + 0.5 pF	±0.02 % + 0.01 pF
	100	3320/100	同上	同上
	1000	3320/1000	同上	同上
	10000	3320/10000	同上	同上
分电容 C₁₀、C₂₀（皮法 pF）	65	Oct‑20	±5 pF	±0.1% 读数 ± 1×10⁻⁵
	70	3320/100	±10 pF	同上
	80	3320/1000	±10 pF	同上
	210	3320/10000	±40 pF	同上
介质损耗因数 tan δ	＜ 1×10⁻⁵	—	—	± 1×10⁻⁵
环境参数
工作温度	0 ℃ ~ +40 ℃
储存温度	-20 ℃ ~ +70 ℃
环境湿度 (1)	相对湿度 5%～90%，无凝露
(1) 电容器内置硅胶干燥剂，维持腔体内部干燥；上述全部技术指标仅在腔体内部相对湿度低于 50%、无凝露条件下有效。
机械尺寸重量
外形尺寸（宽 × 深 × 高）	360 × 360 × 450 mm（14.2 × 14.2 × 17.7 英寸）
整机重量	10 kg（22 磅）型号 3320/10
	10 kg（22 磅）型号 3320/100
	13 kg（28.7 磅）型号 3320/1000
	35 kg（77.2 磅）型号 3320/10000
