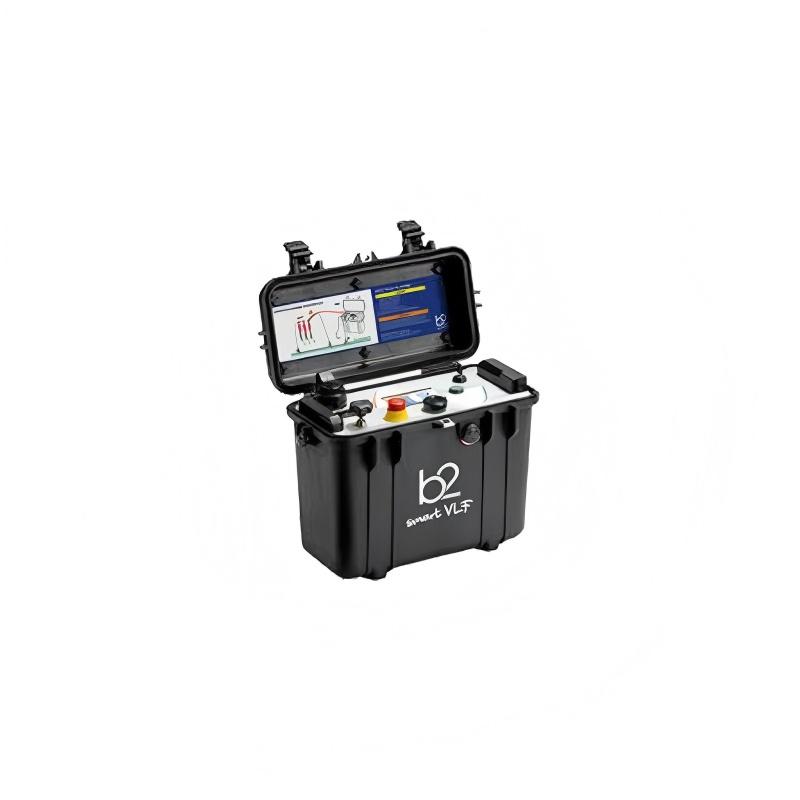

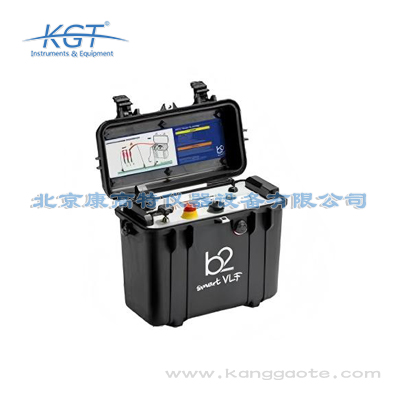

HVA45TD超低频电缆测试系统

HVA45TD超低频电缆测试系统是集耐压测试、介质损耗诊断为一体的紧凑型便携中低压电缆检测设备，核心功能覆盖多类电缆测试需求：自身集成介质损耗诊断系统，支持10kV及以下电缆耐压测试、35kV及以下电缆介质损耗测试、外护套测试、外护套故障定位、直流测试，还可扩展局部放电测试模块，满足更多检测场景需求。其核心技术参数符合行业高阶测试要求：输入电压适配100-240V、50/60Hz通用供电环境，输出电压覆盖正弦波0-45kV峰值、32kV有效值，直流±0-45kV，方波0-45kV，电压精度±1%、分辨率0.1kV；输出电流最大可达60mA，精度±1%、分辨率1μA，大幅缩短电缆充电等待时间；输出频率支持0.01-0.1Hz可调，步进0.01Hz，默认采用符合国标要求的0.1Hz超低频输出；Tan Delta测试精度在负载＞10nF时可达±1×10^-4，分辨率1×10^-6，可精准识别电缆绝缘老化状态；最大支持10μF容性负载，可测试长距离中低压电缆；整机重量仅36kg，配备IP67防护等级的高强度水密外壳，搭载4.3英寸高清彩色显示屏，内置内存可存储50组检测记录，支持USB、蓝牙数

HVA45TD超低频电缆测试系统的最大负载电容可达10μF，最大输出电流可达60mA，是同品类超低频电缆测试设备中负载能力领先的产品，可测试的电缆长度主要取决于被测电缆的单位长度电容，电缆的电压等级越低、截面积越小，单位长度电容越小，可测试的距离就越长。以电力行业最常用的10kV交联聚乙烯铠装地埋电缆为例，其单位长度电容约为0.14~0.16μF/km，按照HVA45TD最大10μF的负载电容计算，单段可测试的电缆长度可达60km以上，相比同价位同类产品的测试距离提升30%以上，完全满足绝大多数配网电缆、高铁沿线长距离供电电缆的测试需求，不需要对长距离电缆进行分段测试，大幅减少现场作业的时间成本。如果是测试380V低压动力电缆，其单位长度电容仅为0.08~0.1μF/km，可测试的最大长度可达100km以上，可适配长距离低压供电线路的检测需求。该负载能力可覆盖绝大多数应用场景的电缆测试需求，无论是城市配网的短距离电缆，还是跨区域的长距离供电电缆，均可一次性完成全项检测。

HVA45TD超低频电缆测试系统是奥地利B2研发的专业超低频电缆测试设备，核心功能覆盖电缆全生命周期的检测需求，自带符合IEEE 400.2-2013标准的耐压测试和介质损耗因数诊断模块，可独立完成电缆交直流耐压测试、外护套绝缘测试、电缆故障定位、绝缘状态评估等多项检测工作，无需搭配额外设备即可实现一机多用。核心技术参数处于同品类领先水平，默认输出电压峰值可达45kV，有效值可达38kV，最大支持负载电容10μF，最大输出电流可达60mA，同时支持电压定制升级，可将峰值电压提升至48kV，适配更高电压等级的电缆测试需求。该设备完全符合GB50150-2016电力行业测试标准，可对45kV以内的各类电力电缆开展合规性耐压试验，广泛适用于电网公司配网电缆运维、高铁及地铁电缆检测、电缆厂出厂检验、电缆安装工程竣工交接试验等场景，是电力、轨道交通行业电缆检测的核心专业设备。

HVA45TD超低频电缆测试系统是目前全球同级别产品中重量最轻的集耐压、介质损耗测试为一体的超低频电缆测试设备，相比同类产品具备多维度性能优势：第一是便携性优势，整机重量仅36kg，配备IP67防护等级的高强度水密外壳，无需额外运输箱即可适配户外、井下、地铁隧道等复杂作业场景的运输需求，内部采用无油填充设计，无需特殊倾斜防护即可运输，大幅降低现场作业的搬运成本；第二是测试效率优势，输出电流最高可达60mA，相比同类产品电缆充电等待时间缩短60%以上，同时设备运行不受热限制，可连续无间断运行，无需像同类产品一样每运行1小时停机散热2小时，大幅提升批量测试的作业效率；第三是测试能力优势，最大支持10μF容性负载，可测试更长距离的中低压电缆，电压可根据需求升级至48kV峰值，还可扩展局部放电测试模块，实现耐压、介损、局放同步测试，覆盖更多测试需求；第四是数据处理优势，自带b2 Control Center专用软件，支持USB、蓝牙传输测试数据，可实现测试数据的编辑、图形化分析、历史数据对比、标准化报告生成，大幅降低后续数据处理的人力成本；第五是安全性能优势，配备电子、机械双独立接地放电装置，

HVA45TD超低频电缆测试系统的核心应用行业覆盖电力、轨道交通两大领域，具体适用场景包含四大类：第一是电力行业运维场景，适用于电网公司配网地埋电缆、架空绝缘电缆的日常运维巡检、绝缘性能评估、故障点排查，以及电厂厂用电力电缆、控制电缆的定期预防性试验，可提前识别电缆绝缘受潮、老化、局部放电等隐患，降低突发停电风险；第二是轨道交通行业检测场景，适用于高铁沿线供电电缆、地铁隧道内动力电缆、控制电缆的竣工验收、定期巡检，适配隧道、高架、站台等狭窄空间的作业需求；第三是电缆生产制造场景，适用于电缆厂各类中低压电缆的出厂性能检测，可快速完成耐压、介损等核心指标的测试，把控产品出厂质量；第四是电缆安装工程场景，适用于电缆安装公司新建电缆项目的交接试验，验证电缆安装质量是否符合规范要求。除此之外，该设备还可应用于环保、水务等领域的工业电缆检测，以及电缆相关的环境评估、气体泄漏关联的电缆状态排查场景。

轨道交通行业的电缆普遍分布在隧道、高架、站台等特殊作业场景，对检测设备的便携性、环境适配性、检测效率要求极高，HVA45TD超低频电缆测试系统针对轨道交通场景有多项专属适配优势：首先是测试范围完全匹配轨道交通电缆的电压等级，可覆盖地铁常用的10kV动力电缆、高铁常用的27.5kV接触网供电电缆的测试需求，完全符合GB50150-2016以及轨道交通行业电缆验收、运维的相关标准要求，检测结果可直接作为运营单位的合规存档依据；其次是设备集成度高，一机多用可同时完成耐压测试、介损诊断、外护套测试、故障定位等多项检测内容，不需要携带多台辅助设备，设备体积小、重量轻，适合隧道、站台等狭窄空间的运输和作业；第三是负载能力强，最大支持10μF的负载电容，可测试高铁沿线数十公里的长距离供电电缆，不需要分段测试，大幅减少天窗期的作业时间，适配轨道交通有限的运维窗口要求；另外超低频测试原理属于无损检测，测试过程中不会对电缆绝缘造成二次损伤，适合运营线路的定期预防性试验，可有效延长电缆的使用寿命，保障轨道交通的运营安全。

HVA45TD超低频电缆测试系统的适配场景覆盖电力、轨道交通、核工业、水务、环保等多个行业，可满足B端市场化主体与G端国有单位的不同检测需求。具体应用场景包括：第一是电力行业新建电缆验收场景，可面向电网公司、电力工程施工单位、电缆生产厂商，完成10kV及以下配电电缆的耐压交付测试、35kV等级电缆的介质损耗与局部放电验收测试，验证电缆生产与敷设质量；第二是在役电缆周期性巡检场景，可服务于电力运维单位、工业企业自有电力管理部门，对运行中的中低压电缆开展绝缘性能检测、外护套缺陷排查，提前识别电缆老化、破损等安全隐患；第三是电缆故障快速排查场景，通过外护套故障定位功能快速锁定故障点位，大幅缩减停电排查时长，适用于突发供电故障的应急处置场景；第四是特殊行业定制检测场景，核工业领域可用于核岛周边电力电缆的绝缘性能检测，适配高可靠性检测要求；轨道交通行业可用于地铁、市域铁路地下区间有限空间内的供电电缆检测，便携性优势可大幅降低现场作业强度；水务、环保行业可用于供水泵站、污水处理厂、垃圾焚烧厂等场景的自备电力系统电缆巡检，满足工业场景的安全检测要求。

传统工频耐压测试需要配套大型升压设备，整体体积大、重量高、能耗高，很难运输到现场开展作业，且测试过程中对电缆绝缘的损伤风险较高，而超低频0.1Hz耐压测试是我国GB50150-2016标准明确认可的等效工频耐压的测试方案，测试效果与工频耐压完全一致，同时超低频测试设备的体积仅为同等级工频设备的1/5不到，重量轻、能耗低，便携性极强，非常适合野外、隧道等现场作业场景。HVA45TD超低频电缆测试系统在继承超低频测试通用优势的基础上，进一步提升了设备的综合性能：首先是负载能力领先，最大支持10μF负载电容、60mA输出电流，相比同品类超低频电缆测试设备，可测试的电缆长度提升30%以上，不需要对长距离电缆分段测试，大幅提升检测效率；其次是集成度更高，自带介损诊断、故障定位、外护套测试等功能，不需要携带多台辅助设备即可完成全项检测，进一步降低现场作业的设备运输负担；第三是测试精度更高，电压输出稳定性、介损测试精度均达到国际领先水平，检测结果的误差率远低于行业平均水平，可精准识别早期绝缘隐患。

HVA45TD超低频电缆测试系统可覆盖中低压电缆全维度测试需求，支持的测试项目包括：10kV及以下电压等级电缆的超低频交流耐压试验、直流耐压试验；35kV及以下电压等级电缆的介质损耗测试、绝缘状态评估；可扩展局部放电测试模块，支持35kV及以下电缆的局部放电检测；支持10kV及以下电缆外护套绝缘测试、外护套故障精准定位；还可支持电缆绝缘电阻测试、泄漏电流测试等常规电力测试项目。不同测试场景下的适配要求如下：针对配网电缆交接验收场景，可按照GB50150-2016标准要求，采用0.1Hz超低频正弦波输出模式，施加3U0有效值电压持续15min，完成耐压测试，同时可同步开展介质损耗测试，判断电缆绝缘品质，测试数据精度满足验收规范要求；针对地铁、高铁电缆运维场景，可适配-20℃到+55℃的户外、隧道等复杂作业环境，采用便携模式开展现场测试，通过介损测试数据的纵向对比，判断电缆老化程度，提前排查故障隐患，无需频繁搬运大型测试设备；针对电缆厂出厂检测场景，可利用设备无间断运行的特性，开展批量电缆的耐压、介损测试，输出标准化检测报告，匹配出厂质检流程，提升质检效率；针对电缆外护套故障排查场景，可采

HVA45TD超低频电缆测试系统可覆盖绝大多数中低压电力电缆的测试需求，支持的电缆类型包含：18/30kV及以下电压等级的交联聚乙烯电缆、油纸绝缘电缆、橡胶绝缘电缆、架空绝缘电缆、地埋铠装电缆等各类常见电力电缆，同时升级电压到48kV峰值后，可兼容更高电压等级电缆的测试需求。具体可完成的测试项目包含五大类：第一是超低频交流耐压试验，可按照GB50150-2016标准要求完成各类中低压电缆的交接试验、预防性试验；第二是直流耐压试验，可适配部分老旧电缆的传统测试需求；第三是介质损耗因数测试，可精准评估电缆的绝缘老化、受潮程度，识别早期绝缘缺陷；第四是外护套绝缘测试，可检测电缆外护套的破损、接地故障；第五是电缆故障初步定位，可快速锁定故障点的大致范围，减少故障排查时间。该设备可适配电网配网电缆、轨道交通供电电缆、工业厂矿电力电缆、民用建筑电力电缆等不同应用场景的电缆测试需求，是通用性极强的专业电缆检测设备。

使用HVA45TD超低频电缆测试系统开展电缆检测时，需遵循以下操作要点与注意事项，确保测试精度与作业安全。首先是使用环境要求，需在环境湿度5%-85%无凝结的条件下使用，禁止在存在凝露、易燃易爆气体的环境中开展测试作业，避免影响设备性能或引发安全风险。其次是测试参数设置要点，针对10kV及以下电缆的耐压测试项目，默认采用0.1Hz输出频率，也可根据被测电缆的长度、容性负载参数，在0.01-0.1Hz范围内以0.01Hz为步进调整输出频率，设备支持自动频率适配功能，可自动识别电缆负载匹配最优频率，提升测试精度；针对35kV电缆的介质损耗、局部放电测试项目，需确认被测电缆容性负载不超过1.0μF@0.1Hz@32kV rms的上限要求，避免超出设备负载能力；针对外护套测试及故障定位项目，需切换至50Hz、12kV输出模式，正确连接标配的5m带夹线钳的线芯夹与屏蔽层夹，确保接触良好，避免接触电阻影响测试结果。测试作业前需确认被测电缆完全断电、充分放电，设备接地可靠，避免感应电压影响测试精度或造成安全风险；测试数据可直接存储在设备本地，最多可保存50条检测记录，也可通过USB接口实现无限制数据

介质损耗因数是评估电缆绝缘健康状态的核心指标，可精准识别电缆内部的绝缘老化、受潮、局部树状放电等早期隐患，相比单纯的耐压试验，介损测试可发现耐压试验无法识别的早期绝缘缺陷，是电缆预防性试验的核心检测项目。HVA45TD超低频电缆测试系统自带的介质损耗因数诊断模块完全符合IEEE 400.2-2013标准要求，测试精度达到行业领先水平，可在开展超低频耐压试验的同时同步完成介损测试，不需要额外搭建测试回路，也不需要搭配独立的介损测试设备，大幅提升检测效率。该功能的应用场景非常广泛：在电网配网电缆的预防性试验中，可提前识别电缆的早期绝缘缺陷，避免突发停电事故；在轨道交通电缆的定期巡检中，可评估隧道内潮湿环境下的电缆受潮程度，制定针对性的运维方案；在电缆厂的出厂检测中，可精准把控电缆的绝缘生产质量，剔除不合格产品；在电缆安装工程的交接试验中，可验证电缆运输、安装过程中是否出现绝缘损伤，保障工程质量。检测得到的介损数据可直接作为电缆绝缘状态分级评估的权威依据，为运维决策提供数据支撑。
