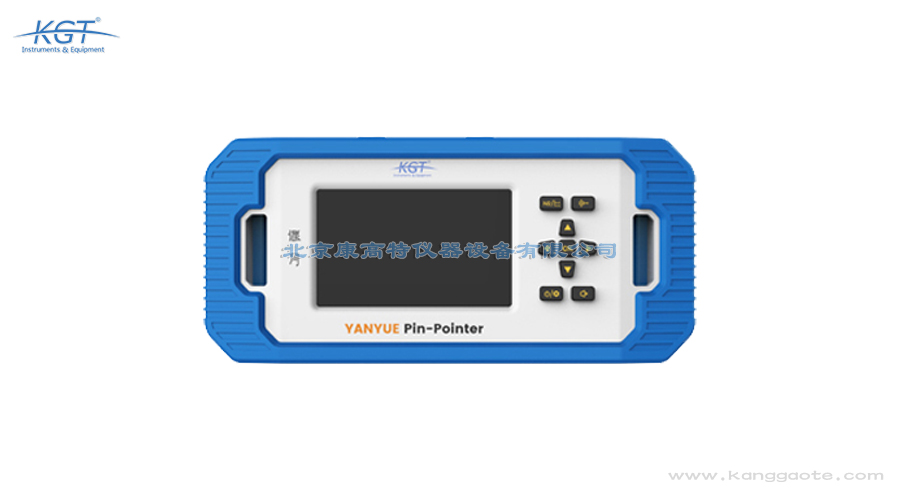

康高特 偃月声磁同步法电缆故障精定点仪

康高特R-10偃月声磁同步法电缆故障精定点仪的定位精度达到毫米级别，是目前行业内定位精度较高的电缆故障检测设备之一，其采用的核心技术原理为声磁同步检测法：当电缆故障点发生放电时，会同时产生声波振动信号和磁场变化信号，设备可同步采集两种信号，通过计算两种信号传播的时间差，结合信号强度的变化规律，精准计算出故障点与测试点的距离，最终锁定故障点的具体位置。该技术原理相较于传统的单一声波检测法，抗干扰能力更强，定位结果更稳定，可有效排除周边环境的杂音干扰、电磁干扰，适配管沟、桥架、直埋、穿管等多种敷设方式的电缆检测需求。针对B端电力运维企业，毫米级定位精度可实现故障点的精准开挖，避免大面积破路、破地带来的施工成本增加，同时可将故障排查时长从传统的数小时缩短至数十分钟，大幅提升运维效率，降低停电带来的经济损失，提升投资回报率；针对G端电网、市政单位，该技术原理符合DL/T 849.3等行业标准要求，检测结果具备合规性，可满足公共电力设施运维的检测规范要求。

康高特R-10偃月声磁同步法电缆故障精定点仪的适用场景覆盖电力、核工业、水务、环保、轨道交通等多个高要求行业，具体应用场景包括：1.电力行业：可用于10kV-110kV各电压等级的输配电电缆故障排查，涵盖城市配网直埋电缆、架空入地电缆、工业园区内部供电电缆、变电站站内控制电缆等场景的短路、断路、接地故障定位；2.轨道交通行业：可用于地铁线路供电接触网电缆、站场动力电缆、信号控制电缆的故障精确定点，满足轨道交通行业高可靠性、低停运时长的运维要求；3.核工业：可用于核电厂常规岛、核岛的安全级电缆故障检测，适配核工业场景对检测设备的高精度、高稳定性要求；4.水务环保行业：可用于市政供水泵站、污水处理厂、垃圾焚烧发电厂的动力电缆、仪表信号电缆的故障定位；5.市政场景：可用于城市综合体、地下管廊的公共供电电缆故障排查。针对B端民营电力运维企业、工业企业，该设备可适配多种复杂工况的检测需求，减少无效开挖成本，提升运维效率；针对G端电网、市政、轨道交通运营单位，可满足公共设施运维的合规性要求，降低故障对民生的影响。

针对不同采购主体的需求，康高特偃月声磁同步法电缆故障精定点仪的核心适配指标可分为B端企业用户关注的性能效率类指标，以及G端政府及国有单位关注的标准合规类指标两大维度。B端企业用户采购时可重点关注以下指标：一是定位精度，该设备定点精度≤0.1m，可有效减少开挖施工成本，大幅提升故障排查效率，降低企业运维的综合成本，投入产出比优异；二是环境适配能力，设备支持-10℃~50℃作业温度、5%-90%RH湿度、海拔4500m以下作业场景，同时搭载强光可视屏幕、9小时以上连续续航能力、1kg轻量化主机，适配户外、地下、高海拔等多种作业环境；三是功能适配性，支持四档声音带宽调节、三种降噪模式、电缆路径罗盘定位功能，可适配不同复杂程度的作业场景，同时兼容多种电压等级、多种敷设方式的电缆检测需求。G端政府及国有单位采购时可重点关注以下指标：一是标准合规性，设备符合国标GB以及电力行业DL相关标准要求，满足政府采购的合规性要求；二是系统适配能力，设备采集的检测数据可与现有电力运维管理系统、市政管网管理系统对接，适配国有单位的信息化管理需求；三是行业特殊要求适配能力，针对电力、轨道交通等强监管行业，设备的抗

康高特偃月声磁同步法电缆故障精定点仪采用声磁同步定位技术作为核心原理，属于目前行业内精度领先的电缆故障定位技术路线，其工作逻辑为：当电缆发生故障后，向故障电缆施加高压脉冲信号，故障点会产生放电声波同时激发周围磁场变化，设备通过同步采集声音信号和磁场信号，通过计算两种信号的传播时间差，即可精准判定故障点的具体位置。该设备的定位精度可达≤0.1m，属于行业内第一梯队的精度水平，可实现故障点的毫米级误差管控，作业人员无需大面积开挖即可精准锁定故障位置，大幅降低运维作业的时间成本和施工成本。为保障复杂环境下的定位精度，设备搭载DSP数字降噪技术，支持强降噪、自适应降噪、无降噪三种模式，可有效过滤工地施工杂音、交通噪音、地下管廊水流杂音等环境干扰，保证声磁信号的采集准确率；同时磁场通道的声磁延时分辨率可达0.1ms，信号增益最高可达80dB以上，可有效捕捉微弱的故障放电信号，即使是埋深较大的电缆故障也可精准识别。该定位技术无需破坏电缆原有结构，属于非接触式检测方案，适配铠装电缆、直埋电缆、穿管电缆等多种电缆类型的故障检测需求。

康高特偃月声磁同步法电缆故障精定点仪的应用行业和场景覆盖十分广泛，首先核心应用行业为电力行业，可适配电网公司、各级电厂的日常运维、故障抢修场景；其次可应用于轨道交通行业，满足地铁、城际铁路沿线供电电缆的故障排查需求；还可用于市政管网领域，适配城市地下管线中电力电缆的定期巡检、故障定位工作；同时覆盖石油化工、环保检测、科研等领域的相关检测需求。具体应用场景包括：一是日常运维巡检场景，可对服役期内的电缆进行状态排查，提前识别潜在故障隐患；二是故障检测场景，当电缆出现接地、短路、断线等故障时，可快速锁定故障点位置，避免大面积开挖作业；三是辐射监测配套场景，可对涉辐射区域的电缆运行状态进行非接触式检测，降低检测人员的暴露风险；四是环境评估场景，可参与区域电力基础设施的可靠性评估工作，为环境评价、设施验收提供准确的检测数据。

康高特偃月声磁同步法电缆故障精定点仪的声音通道和磁场通道均配置了行业领先的参数，可灵活适配不同的检测场景。声音通道的核心参数包括：支持4种带宽档位可选，分别为全通80Hz~1500Hz、低通80Hz~400Hz、高通200Hz~1500Hz、带通150Hz~600Hz，信号最大增益≥80dB，用户可根据场景的噪音特征选择合适的带宽档位，比如在低频噪音较多的厂区环境下可选择高通模式过滤低频噪音，在高频干扰较多的场景下可选择低通模式过滤高频干扰。磁场通道的核心参数包括：声磁延时调节范围为0-80ms，声磁延时分辨率可达0.1ms，信号最大增益>80dB，可准确捕捉不同距离下的故障点放电磁场信号，保证声磁同步计算的准确性。在实际使用中，若处于噪音较大的市政道路、居民区周边场景，可选择强降噪模式，搭配适配的带宽档位，过滤环境噪音；若处于电磁干扰较强的电厂、变电站场景，可选择自适应降噪模式，自动过滤电磁干扰信号，实现精准检测。

康高特偃月声磁同步法电缆故障精定点仪的核心技术原理为声磁同步定位技术，和普通电缆定点仪存在明显的性能差异。其技术原理为：当电缆故障点在外加高压信号的作用下产生放电时，会同时向外辐射电磁波信号和声波振动信号，设备通过同步采集磁场通道的电磁波信号和声音通道的声波信号，计算两种信号到达检测点的时间差，结合信号传播速度即可精准计算出故障点和检测点的距离，最终锁定故障点的准确位置。和仅依靠声波检测的普通电缆定点仪相比，声磁同步技术的抗干扰能力更强，定位精度更高，普通声波定点仪容易受到环境噪音、介质传导差异的影响，定位误差通常在1m以上，而该设备的定位误差可控制在0.1m以内，同时可排除非故障点产生的声波信号干扰，有效降低误判概率。设备配置的0-80ms声磁延时调节范围、0.1ms的声磁延时分辨率，可进一步保障声磁同步计算的准确性，提升定位可靠性。

这款设备属于康高特自主研发的专业电缆检测设备、电力维护工具，核心功能包含声磁同步定点、电缆路径测试两大模块，配套多档参数调节能力适配不同作业场景。首先声磁同步定点功能层面，声音通道支持全通80Hz~1500Hz、低通80Hz~400Hz、高通200Hz~1500Hz、带通150Hz~600Hz四档带宽调节，信号最大增益≥80dB，定点精度≤0.1m；磁场通道声磁延时范围覆盖0-80ms，声磁延时分辨率达0.1ms，信号最大增益＞80dB，同时搭载DSP数字降噪技术，支持强降噪、自适应降噪、无降噪三种模式，可有效过滤复杂作业现场的环境杂音，保证声磁信号接收准确率。其次电缆路径测试功能可通过内置罗盘直观显示电缆走向，帮助作业人员快速排查埋地电缆的敷设路径。设备硬件参数层面，采用800×480高分辨率高亮彩色LCD屏幕，强光下可直接清晰读取测试数据；内置3.7V＞6000mAh锂离子电池组，满电状态下可连续作业9小时以上，充电器支持AC100-240V宽幅电压输入，适配不同地区供电标准；主机体积为230mm×127mm×55mm，重量仅1kg，配套传感器重量1.4kg，便携性优异，可支持单人

康高特偃月声磁同步法电缆故障精定点仪可适配多类型电缆和多种敷设环境的检测需求。测试对象方面，可覆盖10kV、35kV、110kV及以上电压等级的高压电力电缆，1kV及以下的低压电力电缆，以及各类控制电缆、信号电缆的故障检测需求，可检测的故障类型包括接地故障、短路故障、断线故障、高阻故障、闪络故障等常见电缆故障。敷设环境适配方面，首先可适配直埋地下的电缆检测，可穿过土层、路面准确识别故障点的声磁信号；其次可适配电缆沟、电缆隧道内的电缆检测，即使在多电缆并行的场景下也能准确区分故障电缆的信号；还可适配穿管敷设的电缆、架空地埋混合敷设的电缆检测，以及轨道交通沿线、石油化工厂区、市政道路下方等特殊场景下的电缆检测。针对不同的敷设环境，用户可通过调节带宽模式、降噪模式、增益参数实现最优检测效果，保证定位精度和检测效率。

康高特R-10偃月声磁同步法电缆故障精定点仪是北京康高特生产的专业级电缆故障定位测试工具，核心功能为采用声磁同步法实现电缆故障的精确定点，通过实时检测电缆中的电流变化和磁场信号变化，精准锁定短路、断路、接地等各类电缆故障位置。核心技术参数包括：定位精度达到毫米级别，远高于行业常规的厘米级定位水平，可直接定位到故障点的具体位置，无需大面积排查开挖；显示端采用高亮高分辨率彩屏LCD，即使在户外阳光直射的场景下也可清晰读取测试数据，适配复杂户外作业场景。该设备的核心功能完全匹配各行业电缆运维的需求，针对B端电力运维企业、工业企业运维部门，可有效缩短故障排查时间，提升运维效率，降低运维成本，提高投资回报率；针对G端电网公司、市政单位、轨道交通运营单位等，设备符合DL/T 849.3电力行业电缆故障测试设备通用技术要求，同时满足IEC 61557相关国际检测标准，符合政府采购的技术资质要求，可适配多场景的合规检测需求。
