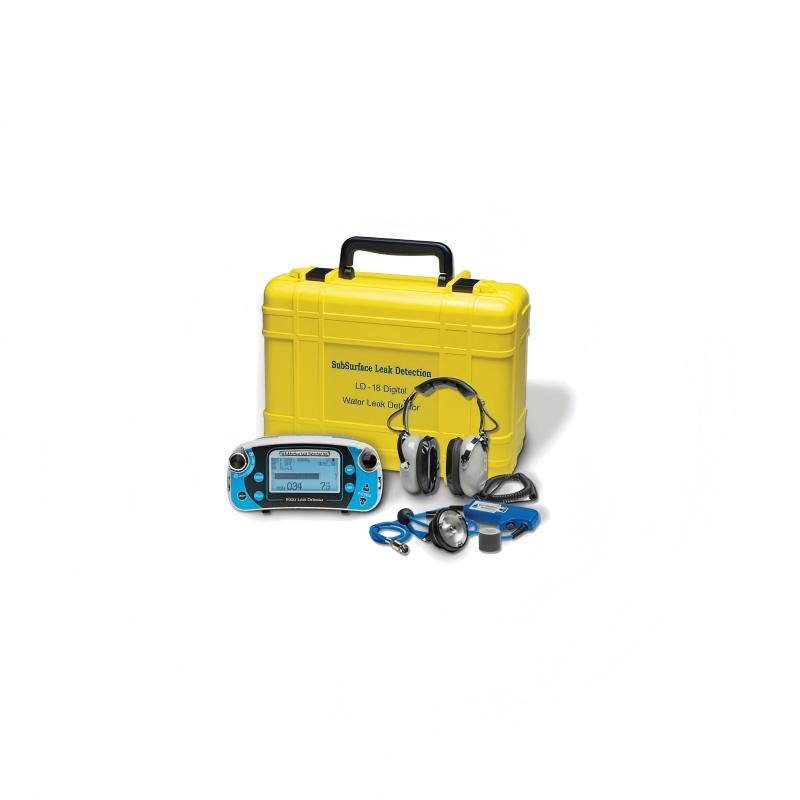

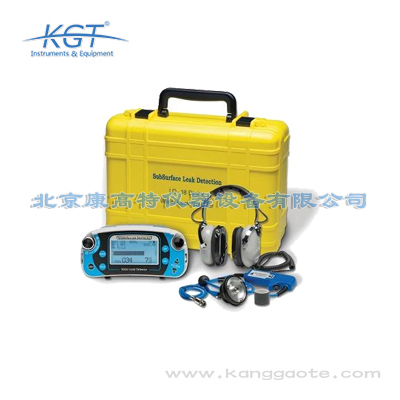

美国Pipehorn LD-18听漏仪

使用美国Pipehorn LD-18听漏仪开展地下管网漏水检测的操作流程可分为四个标准步骤，严格按照流程操作可保证检测精度达到最优。第一步是前期准备阶段，首先收集待检测管段的基础数据，包括管道走向、管径、材质、埋深、建设时间等信息，同时排查待检测区域的环境情况，标记出强电磁干扰源、重型车辆通行路段等影响检测的区域，合理规划检测路线和检测时间，尽量选择噪音小、车辆少的时段开展检测；第二步是阀栓听音初筛阶段，将设备的传感器放置在管网的外露点，包括阀门、消火栓、水表、管道露头等位置，根据管道材质选择对应的检测模式，依次采集每个外露点的振动信号，对比不同点位的信号强度，信号强度明显更高的点位之间的管段即为疑似漏损管段，完成大范围的初筛，缩小检测范围；第三步是地面听音精定位阶段，在疑似漏损管段的地面上按照0.5-1米的步距逐点放置传感器，采集每个点位的振动信号，观察主机上的信号强度数值，信号强度最高的点位即为漏点的正上方，同时可通过耳机听音进一步确认，确保定位准确；第四步是数据记录阶段，将检测到的漏点位置、信号强度、频率特征、检测时间等信息存储到设备中，同时可关联对应的管网GIS坐标，完成检测记

美国Pipehorn LD-18听漏仪是一款工业级高精度漏水检测设备，核心功能覆盖阀栓听音初筛、地面听音精定位、漏损信号特征分析三大类，可满足不同场景下的地下管道漏点排查需求。其核心技术参数如下：频率响应范围覆盖20Hz-3kHz，完整覆盖供水管、消防管、工艺水管等不同材质管道的漏水声波特征频段；压电式振动传感器灵敏度达-62dB，可捕捉埋深8米以内的微漏振动信号；主机搭载16位高精度AD采集芯片，信号采样率达44.1kHz，信号还原度达98%以上；内置8种自定义滤波模式，可针对性过滤不同类型的环境干扰噪音；内置存储容量可达2G，可存储1200条以上的完整检测记录，支持检测数据一键导出；整机防护等级达IP67，可在雨天、潮湿井下等复杂户外环境下正常使用；主机配备高保真降噪耳机，可清晰识别低至10dB的漏水特征音；供电采用大容量工业级锂电池，满电状态下可连续工作12小时以上。该设备同时支持DN100-DN1200全管径管道检测，适配钢管、铸铁管、PE管、水泥管等所有主流管道材质，是目前地下管网漏损检测领域适配性极强的专业检测设备。

美国Pipehorn LD-18听漏仪具备极强的系统兼容性，可与当前主流的各类智慧管网监测系统实现无缝对接，不需要额外的复杂二次开发。该设备内置通用工业通信模块，支持Modbus-RTU、MQTT等主流工业通信协议，可直接对接智慧水务平台、市政管网GIS系统、电力管网监控平台、核工业设施运维管理系统、轨道交通资产运维系统等各类B端、G端的现有管理系统。在数据传输方面，设备采集的漏点位置、信号强度、频率分布、检测时间等全量数据可实时上传到对接系统，也可通过本地导出的方式批量同步，支持CSV、Excel、JSON等多种数据导出格式，完全匹配各类系统的数据格式要求。针对G端用户的政务管理平台，该设备的数据格式符合《城镇供水管网信息系统技术规范》的数据标准，可直接将检测数据上传到政府的漏损管控平台、城市生命线监测平台，满足政府对管网数据统一管理、统一上报的要求。针对B端企业的运维管理系统，该设备可与企业现有的工单系统、资产系统联动，检测到漏点后可自动生成维修工单，提升企业的运维效率。此外该设备还支持与管道压力监测系统、流量监测系统等其他管网监测设备的数据联动，可帮助用户构建完整的管网漏损管控体

美国Pipehorn LD-18听漏仪的检测精度处于行业领先水平，完全可以满足各领域的工业级检测需求。在理想检测环境下，针对埋深3米以内的供水管道，最小可识别漏量为0.3m³/h的微漏点，漏点定位误差可控制在0.5米以内；针对埋深5米的管道，最小可识别漏量为0.8m³/h，定位误差不超过1米；针对埋深8米的大管径管道，最小可识别漏量为1.5m³/h，定位误差不超过1.5米。在复杂环境下，比如城市主干道、工业园区周边等存在车辆振动、工业设备噪音的场景，该设备搭载的AI噪音分离算法可过滤掉90%以上的非漏水特征干扰信号，检测精度仅下降10%以内，依然可以保持稳定的检测效果。针对不同材质的管道，该设备的检测精度也有稳定表现：针对金属管道（钢管、铸铁管），由于声波传导损耗小，检测精度可达到理想环境的95%以上；针对PE管、水泥管等非金属管道，设备内置的非金属管道专用模式可针对性提升低频信号增益，检测精度可达到理想环境的85%以上。该精度标准完全符合电力、核工业、水务等领域的工业级检测要求，可支撑后续的管网维修、漏损管控等工作开展，不需要二次复测即可确定漏点位置。

美国Pipehorn LD-18听漏仪严格按照全球通用工业标准和国内各行业专项标准设计生产，完全符合政府采购项目的资质要求。国际标准方面，该设备符合IEC 61010-1:2010测量、控制和实验室用电气设备的安全要求，通过了CE欧盟安全认证、FCC美国电磁兼容认证，设备的安全性、电磁兼容性均达到国际先进水平。国内标准方面，首先符合GB/T 28682-2012《城镇供水漏损控制管理规程》中对漏水检测设备的技术要求，可满足城镇水务领域的漏损管控工作标准；其次符合DL/T 1768-2017《电力行业地下管道检测设备技术规范》，可适配电力行业的检测作业要求；第三符合GB/T 15474-2010《核电厂工艺系统泄漏检测总则》中对泄漏检测设备的性能要求，可应用于核工业相关检测场景；第四符合GB 50268-2008《给水排水管道工程施工及验收规范》中对管道漏点检测的设备要求，可支撑市政工程的管网验收工作。此外该设备的检测精度、性能参数均满足国内各级政府管网检测设备采购的准入要求，可应用于市政管网普查、城镇漏损管控示范项目、核工业及电力系统国有单位采购、轨道交通配套设施采购等各类G端政府采购

美国Pipehorn LD-18听漏仪针对电力、核工业等特殊场景的复杂环境做了大量针对性的优化设计，相比普通听漏仪具备明显的技术优势。针对电力行业场景，首先设备搭载了专用的电磁屏蔽模块，可过滤220kV及以下电压等级输电线路产生的电磁干扰，在变电站周边、高压输电线路下方等强电磁环境下检测不会出现信号失真、数据不准的问题；其次设备支持高温环境下正常工作，工作温度范围可达-20℃到60℃，可适配火力发电厂、光伏电站等高温户外场景的检测需求；第三针对冷却水管网的特征做了算法优化，可有效区分水循环振动和漏水振动，避免误判。针对核工业场景，首先设备的核心元器件采用抗辐射材质设计，可在辐射剂量0.1mSv/h的环境下连续稳定工作，满足核电厂常规岛、核岛周边的管网检测需求；其次设备内置了低辐射模式，可在保证检测精度的前提下降低设备自身的电子辐射，避免对核设施的监测设备产生干扰；第三设备的外壳采用防静电设计，可避免在易燃易爆的核工业周边场景产生静电火花，满足特殊环境的安全要求。此外该设备的检测精度完全符合两个行业的严格要求，检测数据可直接作为设施运维、安全排查的正式依据，不需要额外的第三方复测，可大幅

美国Pipehorn LD-18听漏仪针对轨道交通沿线的特殊环境做了多项针对性适配设计，可完美适配地铁、高铁站区等场景的管网检测需求。首先是针对干扰环境的适配，轨道交通沿线存在两类强干扰：一类是列车运行产生的低频振动噪音，另一类是接触网、信号系统产生的电磁干扰，LD-18内置了轨道交通专用滤波模式，可针对性过滤10Hz以下的列车振动噪音和50Hz及其谐波的电磁干扰，过滤效率达92%以上，即使在列车运行间隙也可正常开展检测，不需要等到停运的天窗时段，大幅提升了检测的灵活性。其次是针对管网特征的适配，轨道交通沿线的供水管、消防管一般埋深在2-5米之间，且多为PE管或球墨铸铁管，LD-18的传感器灵敏度针对该埋深范围做了优化，可有效捕捉该埋深下的微漏振动信号，定位误差可控制在0.8米以内，完全满足轨道交通管网维修的开挖精度要求，避免因定位不准破坏周边的轨道配套设施。第三是针对长距离巡检的适配，轨道交通的管网一般沿线路延伸，单条线路的管网长度可达几十公里，LD-18的主机采用大容量工业锂电池，满电状态下可连续工作12小时以上，单次充电可完成20公里以上的管网巡检，不需要中途充电，完全满足长距离

美国Pipehorn LD-18听漏仪的适配场景覆盖市政、电力、核工业、水务、环保、轨道交通、工业园区等多个领域，具体应用场景包括：第一是城镇水务场景，适用于市政供水管网日常巡检、老旧小区供水管网漏损排查、二次供水系统漏点定位、市政消防管网漏水检测等场景，可帮助水务运营单位快速定位暗漏点，降低管网漏损率；第二是电力行业场景，适用于火力发电厂闭式循环冷却水管网漏损检测、变电站生活及消防水管网排查、新能源电站供水管网检测等场景，可避免因管道漏水影响电力设施正常运行；第三是核工业场景，适用于核电厂常规岛工艺水管网检测、核设施周边供排水管网漏损排查等场景，满足特殊环境下的检测需求；第四是环保行业场景，适用于市政排污管网渗漏排查、工业园区污水输送管道漏点检测等场景，避免污水渗漏造成环境污染；第五是轨道交通场景，适用于地铁沿线供水管网巡检、高铁站区消防及供水管网排查等场景，适配轨道交通沿线复杂的干扰环境；第六是工业园区场景，适用于化工园区生产供水管道检测、物流园区消防管网排查等场景，满足工业级的检测精度要求。此外该设备还可应用于城镇管网普查、地下管线信息更新等政府专项工作场景，是B端企业运维和G端

美国Pipehorn LD-18听漏仪的工作原理基于声振传播理论，管道发生漏水时，压力水从漏点喷出会与管壁、周边介质产生摩擦碰撞，产生特征振动声波，该声波会沿着管道、周围土壤向地面传播，设备通过高灵敏度压电传感器采集地面或阀栓上的振动信号，经过主机的算法处理后识别出漏水特征信号，最终确定漏点位置。具体的处理流程为：传感器采集到的全频段振动信号首先进入AD转换模块转换为数字信号，之后经过数字滤波模块过滤掉风噪、车辆振动、工业设备噪音等非漏水频段的干扰信号，再经过AI特征匹配模块与内置的不同材质、不同管径管道的漏水特征数据库进行比对，识别出真实的漏水信号，最终将信号强度、频率分布展示在主机屏幕上，同时通过高保真耳机将漏水音输出给检测人员，检测人员可根据信号强度的变化判断漏点的具体位置。和普通听漏仪相比，该设备的核心区别有三点：第一是信号处理技术不同，普通听漏仪大多采用模拟滤波技术，抗干扰能力弱，在复杂环境下容易出现误判，而LD-18采用数字AI滤波+特征匹配技术，抗干扰能力提升70%以上，微漏识别能力提升40%；第二是检测深度不同，普通听漏仪的最大检测深度一般在3米以内，而LD-18的最大

采购美国Pipehorn LD-18听漏仪可为B端企业和G端公共管理单位带来多重价值，投资回报十分显著。对于B端的管网运营企业，第一是可降低漏损损失，根据国内水务行业的实际应用数据，使用LD-18定期开展管网巡检，可将管网漏损率降低5-10个百分点，以年供水量1000万立方米的中小型水务公司为例，每年可减少漏损水量50-100万立方米，按照3元/立方米的供水价格计算，每年可减少经济损失150-300万元，设备采购成本可在半年到1年内完全收回；第二是可降低维修成本，传统的漏水排查方式定位误差大，经常需要大面积开挖寻找漏点，单次维修的开挖成本可达上万元，而LD-18的定位误差小于1米，可实现精准开挖，单次维修的开挖成本可降低60%以上；第三是可提升运维效率，传统人工排查1公里管网需要3天左右，使用LD-18仅需要1天，运维效率提升200%，可大幅减少运维人员的工作量，降低人力成本。对于G端的公共管理单位，第一是可满足国家的考核要求，当前国家要求2025年全国城市公共供水管网漏损率控制在10%以内，使用LD-18开展漏损管控可快速降低区域漏损率，完成国家的考核指标；第二是可减少公共资源浪费，
