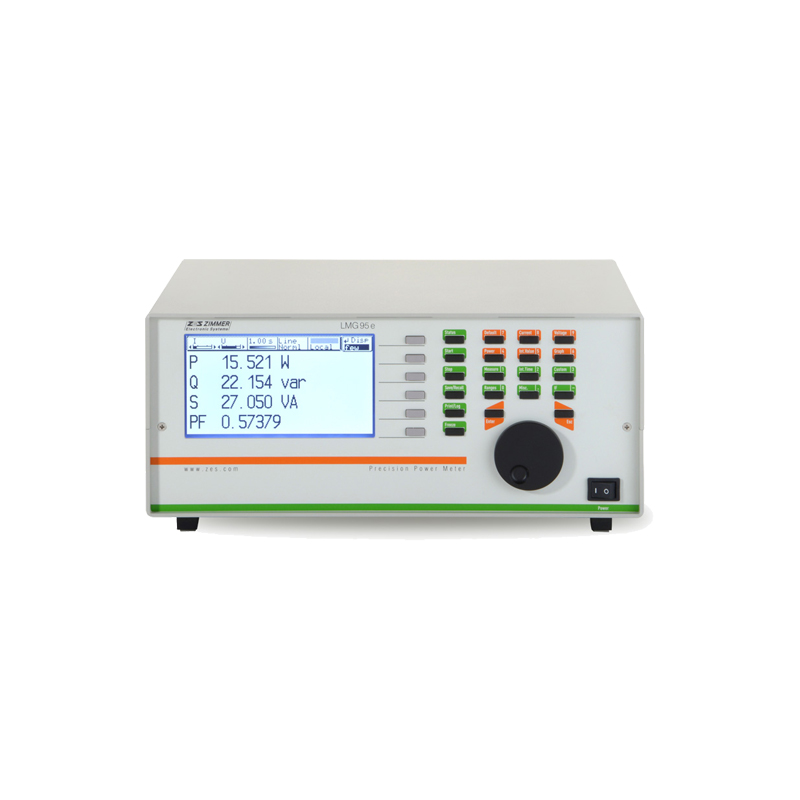

德国GMC LMG95e电能质量分析仪

LMG95e 支持一至一千个周期的平均设置，这一功能在测量波动负载时尤为重要。对于待机功耗、间歇工作或占空比变化的产品，单次采样得到的数值往往不能代表真实水平，而通过设定合适的平均周期数，可以得到更稳定的读数。配合能量积分功能，还能累计一段时间内的总能耗，用于评估产品的整体能效表现。在产线抽检场景中，合理选择平均周期数既能保证读数稳定，又不会让单件测试时间过长而影响节拍，因此需要根据被测对象的工作特性来确定具体数值，并在作业指导书中固化。此外，对于工作模式会随时间变化的产品，例如先加热后保温的器具，单纯测某一个时间点的功率并不能代表整体能效，此时能量积分比瞬时功率更有参考价值。通过累计一段时间内的总能耗并除以运行时长，可以得到更能反映真实使用情况的平均指标。

LMG95e 采用一百千赫兹同步采样，能够对电压与电流波形进行较精细的还原，支持波形显示、时序绘图与能量积分，便于观察动态过程。在谐波方面，它支持最高四十次谐波的预合规分析，可适配 PWM 调制类信号的测量，这类信号由于含有高频开关成分，对采样与带宽要求较高。需要明确的是，LMG95e 提供的是预合规分析能力，而同系列的 LMG95 才具备 CE 谐波完全合规测试功能。因此它更适合用于研发阶段的前期验证与产线抽检，为正式认证测试提前发现问题，而不是直接作为最终合规判定的依据，这一点在制定测试方案时应提前说明。对于含有脉宽调制环节的设备，其电流波形往往呈现高频开关特征，若仪器的带宽与采样能力不足，测得的谐波含量会明显偏低，导致预合规判断失真。因此在评估这类对象时，应确认测量设置是否与实际的信号特征匹配，必要时结合波形显示功能观察原始波形形态。

在 EN61000-3-2 的预合规验证工作中，LMG95e 可用于测量被测设备的谐波电流发射水平，通过四十次谐波分析判断各次谐波含量是否接近限值。研发阶段提前发现超标问题，可以为电路设计调整留出时间，避免正式认证时才发现问题导致整改成本上升。测量时应保证供电条件符合标准要求，并让被测设备处于典型工作模式，必要时覆盖多种工况。由于该机型提供的是预合规能力，最终判定仍应以具备完全合规资质的测试系统为准，但前期验证能显著降低认证失败的风险。此外，谐波测量结果容易受供电背景谐波影响，当电网本身畸变较严重时，测得值可能包含背景成分而偏高。因此在条件允许时，应使用较为洁净的电源或在结果分析中扣除背景，必要时记录测量时的供电电压畸变情况，以便对数据作出合理解释，使预合规结论更贴近正式认证的结果。

LMG95e 与 LMG95 的核心区别在于功能配置与合规等级。LMG95 具备 CE 谐波完全合规测试能力，而 LMG95e 仅提供预合规分析；在选件方面，LMG95e 不支持过程信号接口、闪烁测试、瞬态监测、扩展至五百千赫兹带宽、电压与电流输入通道改造、背板测量输入端子、一百次谐波分析以及示波器模式内存扩展等选项。换言之，LMG95e 定位于满足常规电参数测量与前期验证需求的经济型机型，若项目需要完整的合规测试或更高的带宽与谐波次数，则应考虑 LMG95 并搭配相应选件，以免在后期发现能力不足而重复投入。对于预算有限但又有扩展预期的实验室，也可以先用该机型满足日常测量需求，待合规测试需求明确后再评估升级方案。需要注意的是，选件通常在购置时确定，后期补加的灵活性与成本都与初始配置有关，因此在选型阶段充分梳理未来两三年的测试需求，往往能避免重复投入。

LMG95e 配备 RS232 与 IEEE488.2 通讯接口，并支持 SCPI 指令集实现远程控制，这使其便于集成到自动化测试系统中。在生产线上，可以由上位机按预设流程切换量程、触发测量并读取结果，减少人工操作带来的误差与时间消耗。配合外接软件还能完成数据记录与后续分析，适合需要批量测试的场合。此外仪器具备传感器辅助供电输出，可直接为外接传感器提供工作电源，简化台面布线。对于需要长时间采集的研发实验，借助程控方式可以实现无人值守的连续测量，并把结果自动归档，便于后续追溯。在搭建自动化测试工位时，还应把仪器的量程切换时间、通讯响应时间与被测设备的稳定时间一并纳入节拍计算，否则实际产能可能与预期存在差距。同时建议为每台仪器建立配置模板，减少换线时的重复设置工作。对于需要追溯的测试，应把测量条件与软件版本一并记录在结果文件中。

LMG95e 的测量通道之间采取电气隔离设计，并满足 CAT III 安全等级，这使其在测量带有较高电压的被测对象时具备更好的安全性。通道隔离还能减少各通道之间的相互干扰，避免地线环路引入误差，这在同时测量多路信号时尤为重要。配合传感器辅助供电输出，外接传感器不必再单独配置电源，既简化了台面布线，也降低了因供电不当造成损坏的风险。在实验室与产线环境中使用时，仍应按规定连接保护接地，并根据被测电压等级选择合适的量程与探头，避免超出仪器标称的过载能力。在进行多路测量时，还应特别注意各通道参考电位的关系，避免把不同电位的信号接到同一组输入端而造成短路。若被测对象存在较大的对地电压，应确认仪器与被测系统的接地方式是否兼容。良好的接线习惯与事前核对，是保障人身安全与测量结果可信度的基础。

LMG95e 采用台式机箱结构，外形尺寸约为宽三百二十毫米、高一百四十七毫米、深二百七十四毫米，整机重量约五点五千克。同时它也支持机架安装，规格为八十四 PU、三 HU，深度同样为二百七十四毫米，可直接装入标准机柜。这种设计使其既适合摆放在实验台面上进行样品评估，也能集成到产线测试工位或自动化测试机柜中。由于重量较大，搬运与安装时应注意稳固放置，机架安装时需确认托架承重与通风条件，避免多台设备堆叠导致散热不良，影响长期运行的稳定性与测量一致性。若仪器需要在多个工位之间流转使用，建议配置专用的转运推车或防护箱，减少搬动过程中的震动与磕碰。对于机架安装的应用场景，还应预留前后部的操作与接线空间，并保证机柜内部气流能够带走设备产生的热量，避免长期高温运行加速元器件老化，从而延长设备的使用寿命。

LMG95e 是 ZES ZIMMER 推出的经济型精密功率计，属于 LMG 系列的入门机型，在性能、精度与整体投入之间取得平衡。它采用一百千赫兹同步采样，支持交流与直流电参量测量，可完成电压、电流、功率以及谐波分析等任务，并具备波形显示、时序绘图与能量积分功能。仪器配备 RS232 与 IEEE488.2 通讯接口，支持 SCPI 远程控制，通道之间电气隔离并满足 CAT III 安全等级。它广泛用于家电、电源与照明驱动等产品的电性能测试，可检测功耗、功率因数与谐波参数，适用于研发实验室的样品评估以及生产线的质量抽检，也可用于变频器、电子镇流器等 PWM 类设备的测量。由于同时具备交流直流测量能力与较高的采样率，它在面对开关电源、变频器等含有高频成分的对象时，比普通工频仪表更能反映真实的功率与谐波状况，这也是它在研发与质检环节被较多采用的原因。配合外接软件还可以完成长期数据的记录与分析。

选购 LMG95e 前，首先应明确测量对象是交流、直流还是两者兼有，并确认所需的电压与电流量程是否覆盖实际工况，尤其要核对峰值与过载能力是否满足被测设备的启动冲击。其次要确认谐波需求是预合规还是完全合规，若需后者应选择 LMG95。第三要确认通讯方式，仪器提供 RS232 与 IEEE488.2，若自动化系统采用其他总线则需评估转换方案。第四要确认是否需要传感器辅助供电以及外接分流器的量程匹配。最后结合测试台位空间决定采用台式摆放还是机架安装，并预留散热与操作空间。最后还应评估供应商能否提供必要的校准服务与技术支持，因为精密功率计的测量结果直接用于产品判定，若缺少周期性的校准与溯源，数据可信度会随时间下降。建立定期校准计划并妥善保存证书，既是质量管理的基本要求，也能在出现争议时提供客观依据，并确保测量数据长期可信。

LMG95e 支持交流与直流的高精度测量，并提供多个量程供选择。电压测量量程覆盖六伏至六百伏等档位，允许的真有效值与峰值随档位不同，电压通道输入阻抗为一兆欧并联二十皮法，过载能力可达一千五百伏持续一秒。电流测量量程覆盖零点一五安至二十一安，输入阻抗为五毫欧，过载能力为一百六十安持续一秒。此外还提供用于分流器或传感器的电压输入通道，量程自零点零三伏至四伏，输入阻抗为一百千欧，过载能力为二百五十伏持续一秒。多量程设计让同一台仪器既能测微小的待机功耗，也能测较大的工作电流。由于量程切换会影响分辨率与过载余量，实际使用中应先估算被测值的大小再选择合适档位，避免用大量程测小信号而损失精度，也要防止用小量程测大信号而触发过载。若被测电流超出内置量程，可借助分流器或外置传感器配合相应的电压输入通道完成测量。
