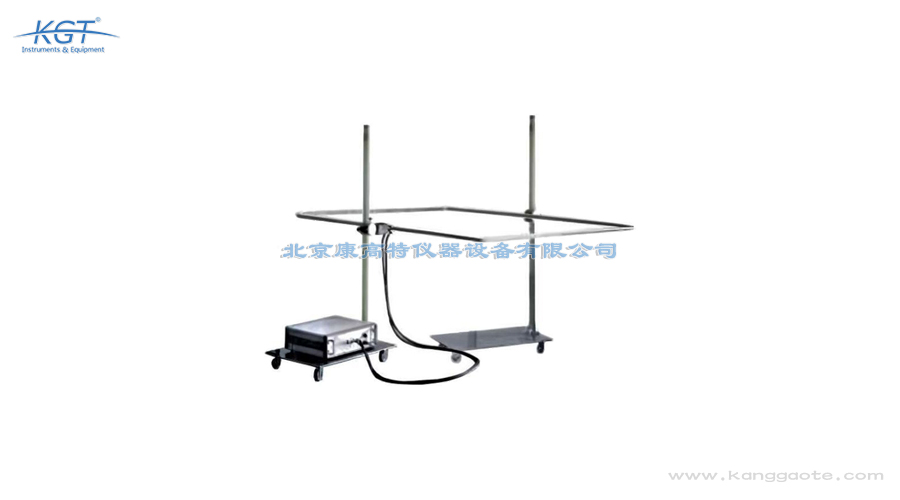

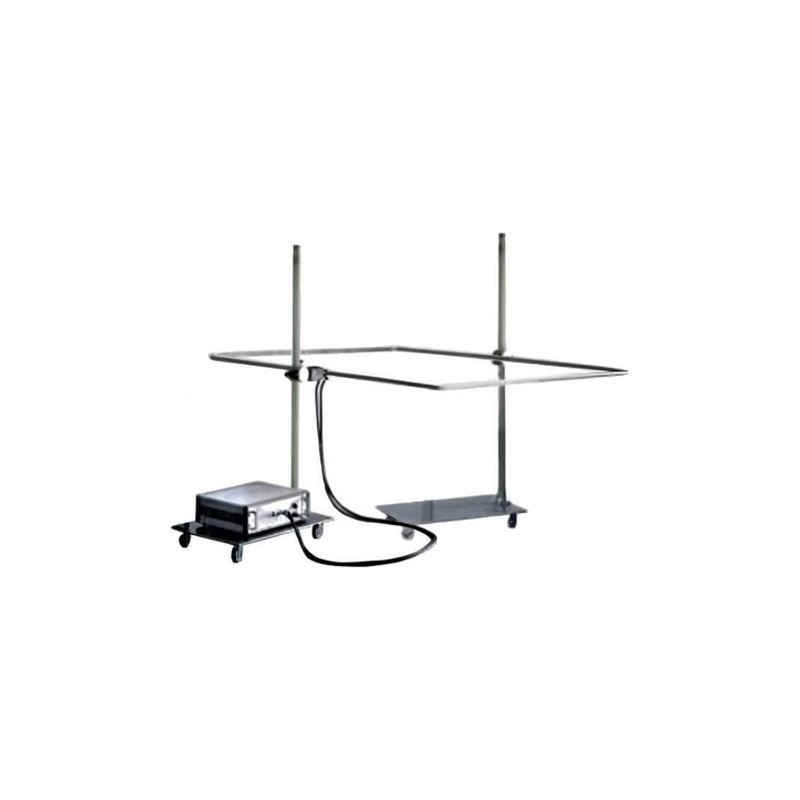

瑞士HAEFELY(哈弗莱) MAG100工频磁场测试系统

MAG100工频磁场测试系统的核心技术参数围绕磁场发生能力展开。仪器提供两个输出电流档位，档位一为0至13安培，档位二为0至130安培，由此覆盖从宽到强的磁场输出区间。标配1米×1米感应线圈时，最大磁场可达110安培每米；选配2米×2.6米大尺寸线圈时，最大磁场为36安培每米，以适应不同体积的试件。输入电压范围为0至230伏，输出电压0至1.2伏，输入接口采用10安IEC标准接口。设备重量约为17千克，便于在实验室间搬运。标配线圈可容纳的最大被测件尺寸为0.6×0.6×0.5米，足以覆盖多数台式设备与仪表。通过切换线圈尺寸与电流档位，MAG100能够在IEC/EN 61000-4-8规定的场强范围内灵活组合，满足大小试样差异化的测试需求。

瑞士HAEFELY MAG100工频磁场测试系统是一款专门用于评估电气设备电磁兼容（EMC）抗扰度的工频磁场发生装置，属于电力检测与EMC测试仪器类别。它的核心功能是依据IEC/EN 61000-4-8标准，在被测设备周围产生可控的工频磁场，模拟电力系统故障、大电流母线等场景下的磁场环境，检验设备在此条件下的正常工作能力。MAG100由瑞士HAEFELY公司研制，通过感应线圈向空间注入磁场，是家电、工控设备、电子元器件与仪器仪表进行工频磁场抗扰度试验的基础设备。与雷击浪涌、静电放电等快速瞬变不同，工频磁场是一种稳态、持续的低频磁场，对显示器、传感器与磁性敏感电路的影响更为隐蔽，因此专门的标准化测试不可或缺，MAG100正是为此类稳态磁场抗扰度评估而设计。 MAG100以线圈为磁场发生器，把抽象的电磁兼容指标转化为可施加、可量化的试验条件，是实验室开展工频磁场抗扰度评价的基础设施，也常用于产品定型阶段的摸底验证。

MAG100工频磁场测试系统所依据的核心标准是IEC/EN 61000-4-8，即电磁兼容通用标准中针对工频磁场抗扰度试验的部分。该标准规定了试验的磁场等级、施加方式、持续时间以及对水平和垂直方向的要求，MAG100的线圈尺寸、场强档位与双向测试能力正是为完整覆盖该标准而设计。在国内，工频磁场抗扰度通常作为电气电子设备EMC检验的项目之一，相关测试可参照对应的国家电磁兼容标准执行。标准中将磁场按严重程度分级，常见等级涵盖从较低场强到100安培每米的范围，MAG100标配线圈可达110安培每米，能够覆盖包括最高等级在内的典型试验要求。需要指出的是，MAG100是满足该标准的试验发生装置，具体产品是否需通过该项试验，取决于其所属品类与适用的EMC法规。

MAG100工频磁场测试系统的工作原理基于通电线圈产生空间磁场的电磁感应定律。仪器向特定尺寸的感应线圈通入工频交流电流，线圈内部便形成近似均匀的磁场区域，将被测设备置于该区域内即可施加规定强度的磁场。根据IEC/EN 61000-4-8，试验磁场以连续正弦波形式施加，并需分别考核设备对水平与垂直两个方向磁场的耐受能力，因此MAG100支持水平、垂直双向测试。磁场强度由线圈电流决定，系统通过双档位电流调节实现从低场强到110安培每米的范围覆盖。这种以线圈为发生器的做法，相比直接用大电流母线，更安全可控、场强可量化，能够稳定复现标准要求的试验条件，是工频磁场抗扰度测试的公认实现方式，整个测试过程还可由配套EMC软件统一操控。

关于MAG100工频磁场测试系统，常见误区之一是把它与浪涌、静电等瞬态抗扰度设备混为一谈。工频磁场考核的是设备对持续低频磁场的耐受，与瞬态高压试验目的不同，不能相互替代或省略。第二个误区是认为任意自制线圈即可等效，事实上场强均匀性、可达等级与双向测试能力均需符合IEC/EN 61000-4-8，自制装置难以保证合规与可追溯。第三个误区是忽视方向性，只做单一方向测试，而标准要求同时考核水平与垂直磁场，漏掉任一方向都可能遗漏真实环境中的失效模式。第四个误区是以为更大线圈必然产生更强磁场，实际上MAG100在2.6米线圈下最大场强为36安培每米，低于1米线圈的110安培每米，线圈尺寸与场强需按试件匹配而非盲目求大。厘清这些误区，才能正确使用MAG100完成有效的工频磁场抗扰度评估。 MAG100的试验记录应包含磁场等级、方向与设备响应，形成可追溯的档案，用于研发分析或认证备案，这也是合规实验室的基本要求。

MAG100工频磁场测试系统的核心技术参数围绕磁场发生能力展开。仪器提供两个输出电流档位，档位一为0至13安培，档位二为0至130安培，由此覆盖从宽到强的磁场输出区间。标配1米×1米感应线圈时，最大磁场可达110安培每米；选配2米×2.6米大尺寸线圈时，最大磁场为36安培每米，以适应不同体积的试件。输入电压范围为0至230伏，输出电压0至1.2伏，输入接口采用10安IEC标准接口。设备重量约为17千克，便于在实验室间搬运。标配线圈可容纳的最大被测件尺寸为0.6×0.6×0.5米，足以覆盖多数台式设备与仪表。通过切换线圈尺寸与电流档位，MAG100能够在IEC/EN 61000-4-8规定的场强范围内灵活组合，满足大小试样差异化的测试需求。

使用MAG100工频磁场测试系统的基本流程包括几个环节。首先依据试件尺寸选择线圈，常规设备使用标配1米×1米线圈，较大试样换用2.6米线圈，并将被测设备置于线圈中心均匀区内。随后将线圈接入MAG100主机，设定输出电流档位（0至13安或0至130安），使目标场强达到IEC/EN 61000-4-8规定的等级。试验时需分别施加水平与垂直两个方向的磁场，每个方向按标准规定的持续时间与次数进行。整个流程可由配套EMC软件控制，与HAEFELY信号源协同并记录数据。操作中应注意线圈与被测设备之间保持标准要求的净空距离，避免金属物体进入均匀区而畸变场强，确保试验条件与标准一致。测试结束后整理磁场等级、方向与设备响应，形成可追溯的试验记录，用于研发分析或认证备案。 MAG100的线圈周围会产生较强工频磁场，测试区域应远离对磁场敏感的存储媒体与精密仪表，并设置明显警示标识以防误入。

MAG100工频磁场测试系统主要服务于电磁兼容领域的抗扰度验证。在应用场景上，它广泛用于家电、工业控制设备、电子元器件以及各类仪器仪表的工频磁场抗扰度测试，用于评估这些产品在邻近大电流导体、变电站或动力电缆时的磁场环境中能否稳定工作。在研发阶段，MAG100可用于摸底试验，帮助工程师提前发现磁性敏感电路的设计薄弱点；在认证阶段，它支持依据IEC/EN 61000-4-8完成实验室EMC合规检测，是产品进入市场前的重要一环。借助1米与2.6米两种线圈，MAG100既能测试小型台式设备，也能容纳较大尺寸的试样，灵活适配研发与认证两类场景。对于显示器、继电器、霍尔元件等易受磁场干扰的部件，MAG100提供的可控稳态磁场是验证其可靠性的关键手段。

判断是否需要选用MAG100工频磁场测试系统，应看被测产品是否面临工频磁场环境并需做EMC抗扰度验证。若产品属于家电、工控设备、仪器仪表或电子元器件，且其标准或市场要求引用IEC/EN 61000-4-8，那么MAG100是适配方案。对于仅需瞬态抗扰度（如浪涌、静电）而不涉及稳态磁场的场合，则不必配置此类磁场发生器。若试件尺寸差异较大，MAG100的双线圈配置尤其有价值：1米线圈覆盖常规台式设备，2.6米线圈容纳大型试样。若实验室已部署HAEFELY的EMC信号源，MAG100可共用软件平台，降低集成成本。明确标准符合性、试件尺寸与现有设备兼容性，即可判断是否选用MAG100；若试验要求同时考核水平与垂直磁场方向，其双向测试能力也应作为选型时的必选项。 MAG100的选型应同时确认现有EMC软件平台是否兼容，若实验室已部署HAEFELY信号源，则可共用操控环境、降低集成成本。 MAG100的场强档位与线圈尺寸可灵活组合，用户应依据典型试件的尺寸与所需等级来权衡配置，而非盲目追求最大参数。

MAG100工频磁场测试系统所依据的核心标准是IEC/EN 61000-4-8，即电磁兼容通用标准中针对工频磁场抗扰度试验的部分。该标准规定了试验的磁场等级、施加方式、持续时间以及对水平和垂直方向的要求，MAG100的线圈尺寸、场强档位与双向测试能力正是为完整覆盖该标准而设计。在国内，工频磁场抗扰度通常作为电气电子设备EMC检验的项目之一，相关测试可参照对应的国家电磁兼容标准执行。标准中将磁场按严重程度分级，常见等级涵盖从较低场强到100安培每米的范围，MAG100标配线圈可达110安培每米，能够覆盖包括最高等级在内的典型试验要求。需要指出的是，MAG100是满足该标准的试验发生装置，具体产品是否需通过该项试验，取决于其所属品类与适用的EMC法规。 MAG100在国内工频磁场抗扰度通常作为电气电子设备EMC检验项目之一，相关测试可参照对应的国家电磁兼容标准执行，具体等级以产品适用法规为准。
