瑞士HAEFELY MAG1000 工频磁场测试设备

瑞士HAEFELY MAG1000工频磁场测试设备在接口与数据管理上强调简洁与可追溯。设备采用10A IEC标准输入接口，输入电压范围100至240V，可直接接入实验室常规配电，无需为发生器另行配备外接电源适配器。机身正面的简易操作界面让测试人员快速完成磁场强度、频率与模式的设定，降低了对专职操作员的依赖。MAG1000内置测试软件，可自动记录每轮工频磁场试验的强度、频率、模式与时长，并汇总生成结构化结果供后续分析。试验结束后，MAG1000可将各轮工频磁场试验的关键参数导出留存，便于检测人员回溯完整的抗扰度评估过程。借助清晰的参数回显与结果汇总，测试人员无需额外记录表格即可完成工频磁场试验的归档，提升了电磁兼容实验室的日常检测效率。简洁的接口与可靠的数据记录共同降低了操作门槛，使经验较少的人员也能按规范完成工频磁场抗扰度试验。

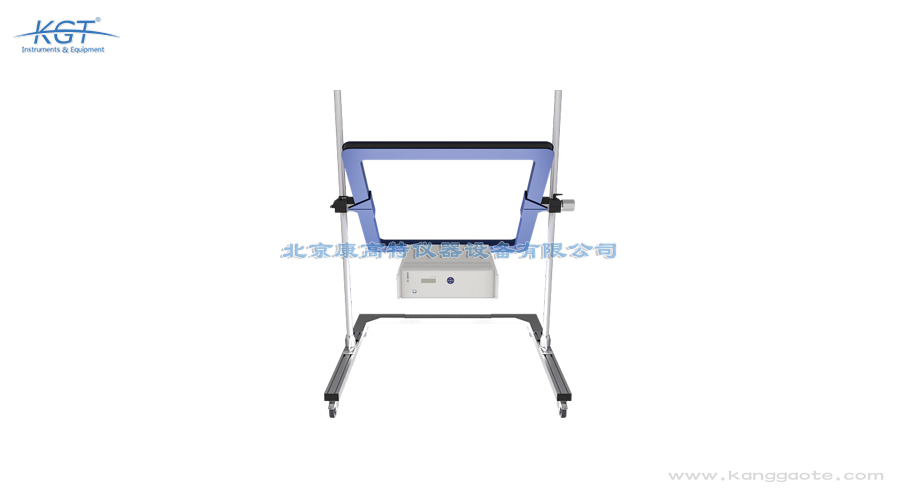

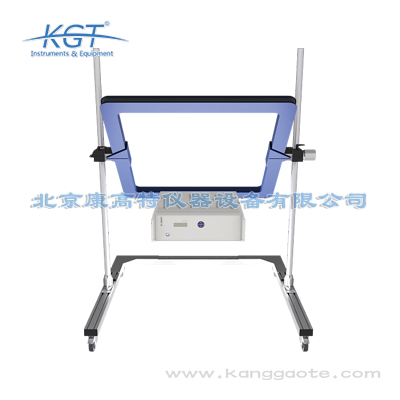

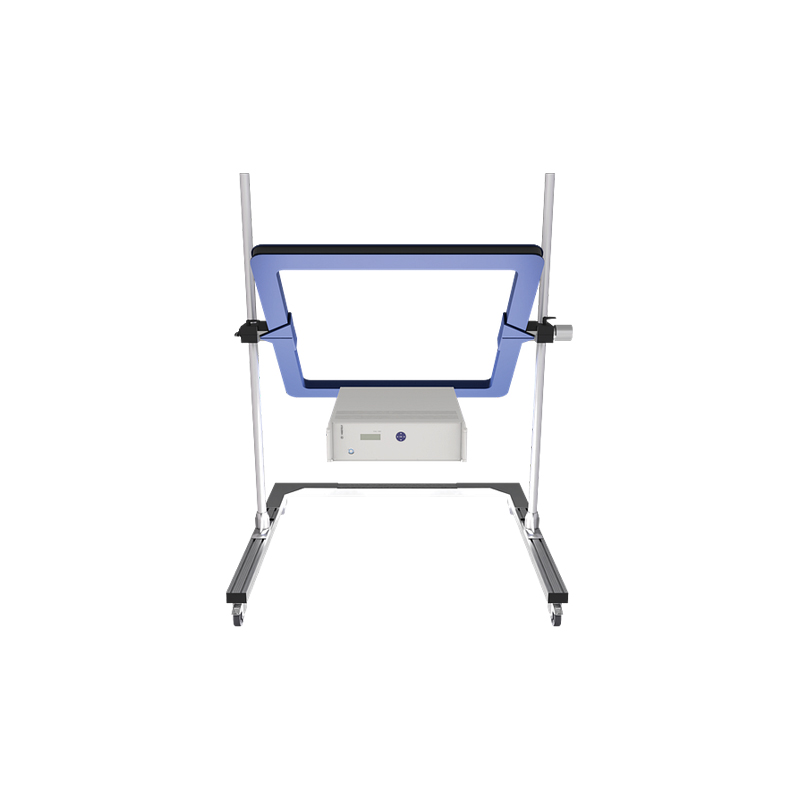

瑞士HAEFELY MAG1000工频磁场测试设备由发生器机身与1米×1米方形线圈天线（90匝）、配套支架组成，发生器机身尺寸550×450×143mm，支架与天线总重量46kg，输入接口为10A IEC标准接口，输入电压100至240V。受线圈尺寸限制，被测样品最大尺寸为0.6m×0.6m×0.5m，线圈中心点磁场均匀度偏差±3dB。该结构紧凑坚固、按ISO 9001生产，使MAG1000便于在EMC实验室部署并开展工频磁场抗扰度检测。遵循IEC 61000-4-8标准，满足通用电磁兼容抗扰度试验的要求。一体化内置供电，无需为发生器外接适配器，现场部署更简洁。搭载1m×1m方形线圈，可切换水平与垂直两个磁场方向灵活测试。覆盖50/60Hz工况，适配各地市电频率与不同地区的试验条件。

瑞士HAEFELY MAG1000工频磁场测试设备的输入电压为100至240V，连续模式磁场强度1至120A/m、连续测试时长1分钟至8小时，短时模式磁场强度100至1100A/m、短时测试时长1秒至3秒，可选工作频率50Hz或60Hz。被测样品最大尺寸0.6m×0.6m×0.5m，发生器机身尺寸550×450×143mm，输入接口为10A IEC标准接口，支架与天线总重量46kg，磁场均匀度偏差±3dB。遵循IEC 61000-4-8标准，满足通用电磁兼容抗扰度试验的要求。一体化内置供电，无需为发生器外接适配器，现场部署更简洁。搭载1m×1m方形线圈，可切换水平与垂直两个磁场方向灵活测试。覆盖50/60Hz工况，适配各地市电频率与不同地区的试验条件。

瑞士HAEFELY MAG1000工频磁场测试设备主要面向电网、电厂以及对电磁环境敏感的工业现场，用于评估电子设备在工频磁场作用下的抗扰表现。该磁场测试系统同样适用于民用与工业设备电磁兼容检测实验室，对显示器、工控电子设备等被测品开展标准化的工频磁场抗扰度试验。MAG1000最大可容纳0.6m×0.6m×0.5m的样品，能够覆盖大多数台式显示终端与小型控制器。HAEFELY设计这套设备时充分考虑到第三方检测与出厂自检两类场景，既可作为认证实验室的固定工位，也能在生产线旁完成抽检。在电网与电厂等现场，二次设备与保护装置常处于强工频磁场包围中，使用MAG1000可在实验室提前验证其抗扰能力，降低现场投运后的误动风险。此外，该设备也适用于通信设备、医疗电子等对电磁环境较为敏感的产品类别，帮助企业在研发阶段完成工频磁场相关的合规性自检。

在工频磁场抗扰度测试设备的选型中，瑞士HAEFELY MAG1000的突出优势在于高度一体化与标准符合性。相比依赖外接电源发生器的组合方案，MAG1000将供电模块与发生单元集成于同一机身，无需外接适配器，部署更简洁、连线更少、故障点更低。该磁场测试系统按ISO 9001质量管理体系生产，结构坚固耐用，磁场强度最高可达1100A/m，连续模式覆盖1至120A/m，并支持短时与连续双测试模式。MAG1000完全符合IEC 61000-4-8标准，是满足显示器及工控电子设备工频磁场抗扰度检测的理想一体化测试系统。对于需要频繁开展工频磁场抗扰度试验的实验室而言，MAG1000的一体化结构减少了设备维护与校准的环节，使日常检测流程更连贯。HAEFELY积淀的电磁兼容测试工程经验被融入该磁场测试系统的细节设计，使其在量值稳定性与操作便利性上更契合专业检测需求。在追求稳定试验能力与低运维成本的实验室中，这种一体化工频磁场测试方案体现出明显的长期价值。

使用瑞士HAEFELY MAG1000工频磁场测试设备时，先将1m×1m方形线圈天线安装在配套支架上，通过简易操作界面设置磁场强度、频率（50/60Hz）与测试模式。将被测样品置于线圈中心标定位置，旋转天线即可完成水平面与垂直面两种方位测试。设备支持短时与连续双模式，短时模式磁场强度可达1100A/m、时长1至3秒，连续模式1至120A/m、时长1分钟至8小时，测试过程由内置软件记录并生成结果。遵循IEC 61000-4-8标准，满足通用电磁兼容抗扰度试验的要求。一体化内置供电，无需为发生器外接适配器，现场部署更简洁。搭载1m×1m方形线圈，可切换水平与垂直两个磁场方向灵活测试。覆盖50/60Hz工况，适配各地市电频率与不同地区的试验条件。

瑞士HAEFELY MAG1000工频磁场测试设备是一套独立式电磁兼容（EMC）测试系统，用于需要交流磁场的抗扰度检测，遵循IEC 61000-4-8标准。它一体化内置供电、无需外接适配器，搭载1m×1m方形线圈，可切换水平与垂直两个磁场方向，覆盖50/60Hz工况并支持连续与短时双测试模式，磁场范围1至1100A/m，可对显示器、工控电子设备开展工频磁场抗扰度检测。遵循IEC 61000-4-8标准，满足通用电磁兼容抗扰度试验的要求。一体化内置供电，无需为发生器外接适配器，现场部署更简洁。搭载1m×1m方形线圈，可切换水平与垂直两个磁场方向灵活测试。覆盖50/60Hz工况，适配各地市电频率与不同地区的试验条件。连续与短时双测试模式，灵活应对不同产品的抗扰度试验需求。

瑞士HAEFELY MAG1000工频磁场测试设备是一套独立式的电磁兼容抗扰度测试系统，专门为需要交流磁场环境的设备检测而设计。该磁场测试系统通过模拟日常50/60Hz市电线路产生的工频磁场干扰，对显示器、工控电子设备等被测品开展抗扰度评估，验证其在接近磁场源时的运行稳定性。MAG1000完全依据IEC 61000-4-8标准构建，一体化内置供电、无需外接适配器，配合一米见方线圈即可在实验室快速搭建标准测试工位。HAEFELY把供电模块与发生单元集成在机身之内，使整套工频磁场试验装置结构紧凑、便于在各类检测场所部署。作为独立式设备，MAG1000不依赖外部信号源即可独立完成整套工频磁场抗扰度试验，显著降低了多设备协作带来的接线复杂度与量值不确定度。在电网与电厂等强电磁环境中，邻近电缆与母线产生的工频磁场常常成为电子设备误动作的根源，因此这类磁场测试对保障设备的现场可靠性具有实际工程意义。

瑞士HAEFELY MAG1000工频磁场测试设备通过内置电源驱动1米×1米方形线圈天线（线圈匝数90匝）产生交流磁场，工频磁场由导体中流过的交流电流产生，50/60Hz市电电源线即典型来源。线圈中心点为磁场强度标定位置，均匀度偏差±3dB，磁场方向与线圈平面垂直。旋转线圈天线即可改变磁场方位，完成水平面与垂直面测试；设备支持短时与连续模式，依据IEC 61000-4-8对显示器等设备进行抗扰度检测。遵循IEC 61000-4-8标准，满足通用电磁兼容抗扰度试验的要求。一体化内置供电，无需为发生器外接适配器，现场部署更简洁。搭载1m×1m方形线圈，可切换水平与垂直两个磁场方向灵活测试。覆盖50/60Hz工况，适配各地市电频率与不同地区的试验条件。

瑞士HAEFELY MAG1000工频磁场测试设备的外形与重量设计兼顾了测试精度与现场搬运的便利。发生单元机身尺寸为550mm×450mm×143mm，结构坚固耐用，适合在实验室长期固定摆放。一米见方的方形线圈天线由90匝导线绕制，配合专用支架使用；支架与天线的合计重量为46kg，两人即可完成移位与收纳。MAG1000受线圈几何尺寸限制，被测样品最大尺寸为0.6m×0.6m×0.5m，这一容量足以覆盖常见显示终端与小型工控模块。整套磁场测试系统的紧凑外形使其可以灵活布置在电磁兼容实验室的既有工位上，不会占用过多的屏蔽室可用面积。由于支架与天线合计仅46kg，两名操作人员即可完成拆装与转场，既方便了日常收纳，也利于在多个检测场地之间轮换使用。发生器机身采用坚固耐用的结构设计，能够承受实验室环境下的频繁搬运与长期运行，为工频磁场试验提供稳定的机械基础。合理的结构布局让磁场测试系统在有限实验空间内依然能保持标准的线圈几何关系与均匀度指标。
