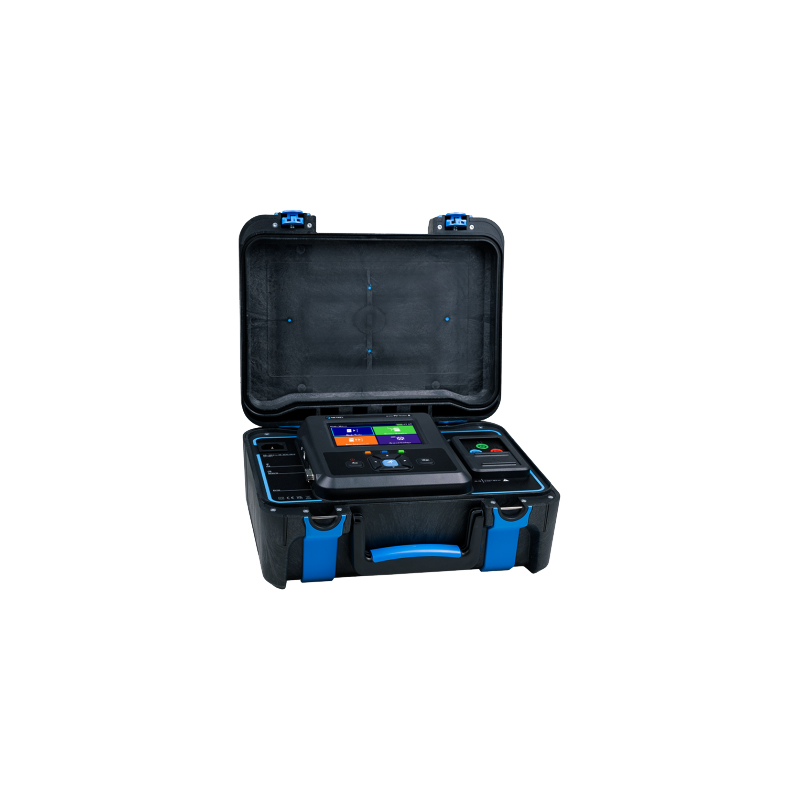

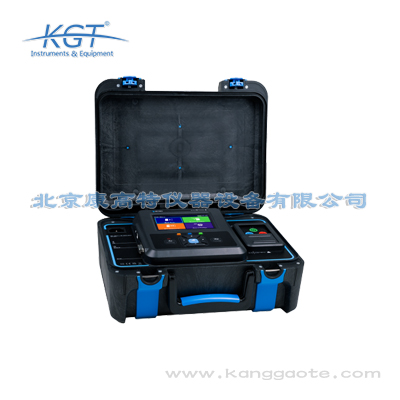

德国METREL MI3114光伏测试仪

该设备的组件转换效率测试误差控制在±3%以内，完全满足国家光伏能效测评的精度要求：设备内置的辐照传感器精度可达±5%，组件温度传感器精度可达±1℃，电压测试精度±0.5%，电流测试精度±0.2%，所有基础参数的测试精度均高于GB/T 2297《太阳光伏能源系统术语和定义》、GB/T 9535《地面用晶体硅光伏组件设计鉴定和定型》中对能效测试的精度要求。测试得到的转换效率数据可直接作为光伏组件能效等级判定、光伏电站性能比（PR）计算、发电收益测算的核心依据，既可以满足G端能源主管部门对光伏项目能效测评的监管要求，也可以满足B端运维企业对组件性能衰减评估的业务需求。

该设备的测试数据完全满足光伏并网安全性评价的资料提交要求，核心合规性体现在三个方面：一是测试项全覆盖，涵盖并网评价要求的直流侧绝缘电阻、接地电阻、组串功率一致性、交流侧电气参数等所有必检项，无缺失项；二是数据溯源性强，所有测试数据均附带测试时间戳、同步采集的环境辐照度、组件温度参数，设备内置防篡改机制，测试数据无法手动修改，可满足监管部门的数据溯源要求；三是输出格式标准化，支持直接导出符合《光伏电站并网安全性评价规范》要求的测试报告，报告格式与能源监管部门、电网企业的资料要求完全匹配，无需二次整理即可直接提交作为并网评价的佐证材料。

METREL MI3114采用多通道同步高速AD采样技术，内置高精度电压电流基准源，搭配光伏系统专用测量算法实现各类参数检测，采样频率可达10Hz，可同步采集6路交直流信号。相比普通万用表的优势主要体现在三方面：一是功能针对性更强，内置绝缘检测、功率分析、组串特性测试等光伏专用测量模式，无需人工搭建测试回路、换算参数，普通万用表仅能实现基础电压电流电阻测量；二是精度等级更高，核心参数测量精度比普通工业万用表高2个数量级，满足专业检测的合规性要求；三是适配专业检测场景，内置大容量存储、参数模板匹配功能，可直接输出符合行业标准的检测结果。该设备适用于B端检测机构、运维企业的专业检测工作，普通万用表仅能用于常规故障排查，无法作为合规检测的依据。

使用METREL MI3114开展光伏系统绝缘检测，需严格遵循现行国内外行业标准，包括IEC 61730光伏组件安全标准、GB/T 18216低压电气测量仪表标准、GB 50797光伏发电站设计规范中关于绝缘性能的相关要求。具体操作方法为：首先断开光伏系统与逆变器、电网的连接，确认回路无残余电压后，将设备测试夹分别接入光伏组串正极、负极与接地端，选择对应测试电压等级（500V/1000V可选），设备会自动加压完成对地绝缘、正负极间绝缘的检测，测量误差≤±3%，分辨率可达1MΩ。使用时需注意：严禁在回路带载、存在残余电压的状态下开展检测，避免高压冲击损坏设备传感器；雷雨天气、空气湿度超过85%的工况下不得开展绝缘检测，避免测量结果失真，符合DL/T 1789户外电力检测安全规范要求。

该设备针对高海拔、荒漠等恶劣工况做了专项适配设计：一是环境适应性强，工作温度范围覆盖-20℃~+55℃，可承受昼夜30℃以上的温差变化，海拔适用上限达5000m，满足高海拔低气压环境下的绝缘测试耐压要求，外壳防尘等级达IP54，可抵御荒漠区域的风沙侵蚀；二是测试数据准确性高，内置温度补偿模块，可将不同环境温度、辐照度下的IV测试结果自动校正到STC标准工况（25℃、1000W/㎡、AM1.5）下的数值，避免温差、辐照波动导致的测试误差；三是续航能力强，内置4800mAh大容量工业级锂电池，单次充满电可支持连续8小时以上的户外测试，无需频繁充电，适配荒漠电站区域供电不便的使用场景。

该设备IV曲线测试采用电子负载动态扫描原理，测试时通过内部可编程电子负载连续调节被测组串的负载阻抗，从开路状态逐步调节至短路状态，过程中每秒采集超过100组电压、电流数据点，拟合生成完整的I-V特性曲线，再与内置的STC标准工况曲线做差值比对，即可定位组串性能异常。其适用场景覆盖新建光伏电站组串性能核验、在运电站运维故障排查、分布式光伏整县推进批量验收、光伏组件实验室抽检四大类场景，可识别组件衰减、热斑、遮挡、二极管击穿、接线虚接等90%以上的组串常见故障。

METREL MI3114本体防护等级为IP54，适配多数户外光伏检测场景，使用时需遵循以下注意事项：首先操作前需佩戴符合GB 12011要求的绝缘手套，检查设备测试端口、测试线绝缘层是否完好，存在破损时严禁使用；其次开展高压检测时严禁触碰测试夹裸露端子，避免发生触电风险；第三设备工作温度范围为-10℃~50℃，极端高温或低温环境下需对设备做物理防护，内置温度补偿模块可在允许温度范围内将温漂控制在±0.1%以内，超出范围会导致测量精度下降；第四雷雨、大风等恶劣天气下严禁开展户外高空检测作业，符合DL/T 1789户外电力检测安全规范的相关要求。检测完成后需及时清理设备端口的灰尘、水渍，存放于干燥通风的环境中，避免元器件受潮损坏。

METREL MI3114的谐波检测功能完全符合国内外现行电能质量相关标准，包括IEC 61000-4-7谐波和间谐波测量标准、GB/T 14549公用电网谐波标准、GB/T 24337公用电网间谐波标准的各项要求。设备可检测最高50次电压、电流谐波，谐波测量精度±0.1%，支持谐波含量、谐波畸变率的自动计算，可直接输出谐波频谱分析结果。该功能可适配多类应用场景：G端可用于电网企业的光伏并网点谐波超标排查、能源监管部门的电能质量抽检，确保光伏系统接入不会影响公用电网稳定性；B端可用于工商业用户排查光伏系统对内部精密用电设备的谐波干扰、逆变器厂商的出厂谐波性能测试。检测时需注意测试线需与强辐射线路保持至少30cm间距，避免电磁干扰影响测量精度，接线端子需拧紧无虚接，避免接触电阻导致数据偏差。

开展绝缘电阻测试需严格遵循操作规范：首先测试前必须确认被测回路完全断电，断开被测组串与逆变器、汇流箱的所有连接，排查无交流侧倒送电风险后方可开展测试，避免高压冲击损坏设备或引发安全事故。其次测试电压选择需匹配被测系统的电压等级，1000V及以下系统选择1000V测试电压，1500V系统选择1500V测试电压，禁止使用低于系统电压的测试档位开展检测。测试时需保证测试探针与被测端子接触良好，去除端子表面的氧化层、灰尘，避免接触电阻偏大导致测试结果失真。测试环境相对湿度需控制在85%RH以下，避免高湿环境下的表面泄漏电流干扰测试结果。测试完成后需等待设备完成自动放电提示后再拆除测试线，避免残余高压引发触电风险。

该设备完全支持测试数据的标准化导出，适配各类监管上报需求：设备内置符合国家能源局、地方质监部门要求的标准化测试模板，测试完成后可直接导出CSV、PDF两种格式的测试报告，报告内容包含测试点位GPS经纬度、测试时间、现场辐照值、组件温度、I-V曲线、组串最大功率、性能偏差、绝缘电阻值、接地电阻值等所有监管要求的必填字段，无需二次整理即可直接作为验收、抽查、补贴申报的佐证材料提交。同时设备测试数据采用加密存储模式，导出后不可篡改，可保障检测结果的公正性、可追溯性，完全满足G端监管场景的合规性要求，适配各类光伏项目的监管上报流程。

该设备通过多维度数据联动分析实现故障自动识别，核心识别逻辑分为三类：第一类是IV曲线特征识别，若曲线出现明显阶梯特征，说明组串存在局部遮挡、热斑或旁路二极管击穿故障；若曲线斜率明显低于标准曲线，说明组串串联电阻过高，大概率存在接线端子氧化、虚接故障；若开路电压正常但短路电流明显偏低，说明组件存在光致衰减或隐裂故障。第二类是绝缘数据识别，若正负极对地绝缘电阻低于1MΩ（1000V系统），说明组串存在绝缘破损、进水漏电故障。第三类是功率比对识别，设备会自动将实测功率校正到STC标准工况后与组件标称功率比对，若实测功率低于标称值80%，说明组串存在严重性能衰减。所有故障识别结果可自动生成诊断报告，无需人工二次分析。

进行接地电阻测试需注意以下要点：首先测试前必须确认光伏系统处于完全断电状态，断开待测试接地极与其他接地回路的并联连接，避免并联回路导致测试结果偏低；其次根据现场土壤条件选择测试方法，常规场景采用三极法测试，高土壤电阻率区域可采用四极法消除线阻干扰，接地极打入深度需不小于0.5m，确保与土壤接触良好；测试前需先对测试线进行阻抗校准，消除线损带来的测试误差，设备接地电阻测试精度可达±2%，完全符合GB 50797中光伏系统接地电阻不大于4Ω的要求。测试过程中需注意避开雷雨天气，避免雷击风险，同时避免在测试点附近有大功率电气设备运行，防止电磁干扰影响测试精度。
