波兰 Sonel MIC-RS2/MIC-RS3 固定式绝缘电阻测试仪，MIC-RS2 输出 2500V，MIC-RS3 可达 5000V，搭载 RS485 接口支持 Modbus 通讯，嵌入式机柜安装，适配自动化产线绝缘持续监测，支持绝缘电阻、电容检测，配备自动放电与带电防护功能，符合 IEC 61557 标准，可对接 PLC 与 SCADA 系统实现电气设备预测性维护。

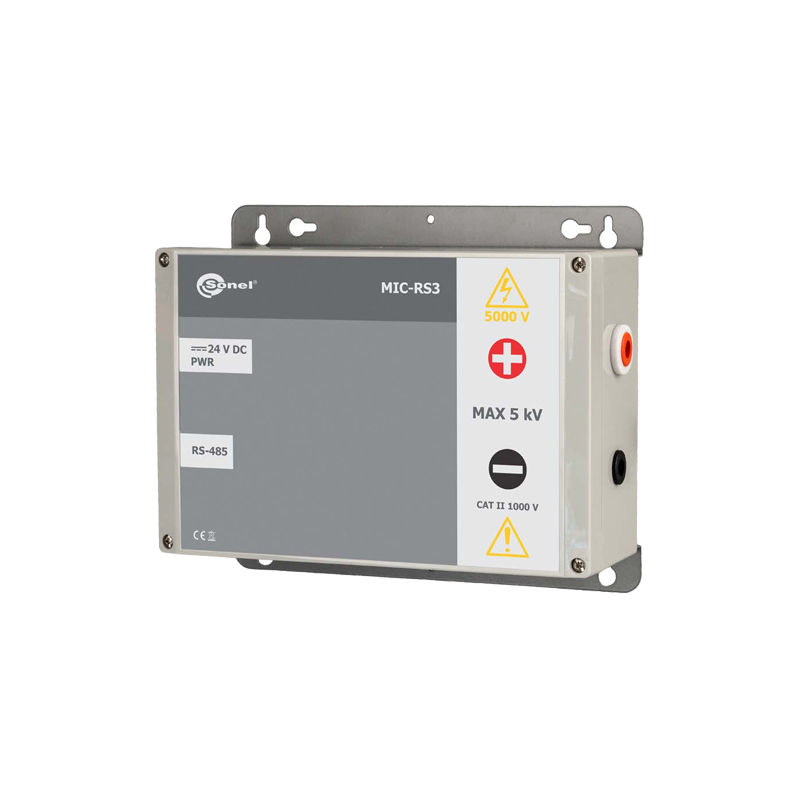

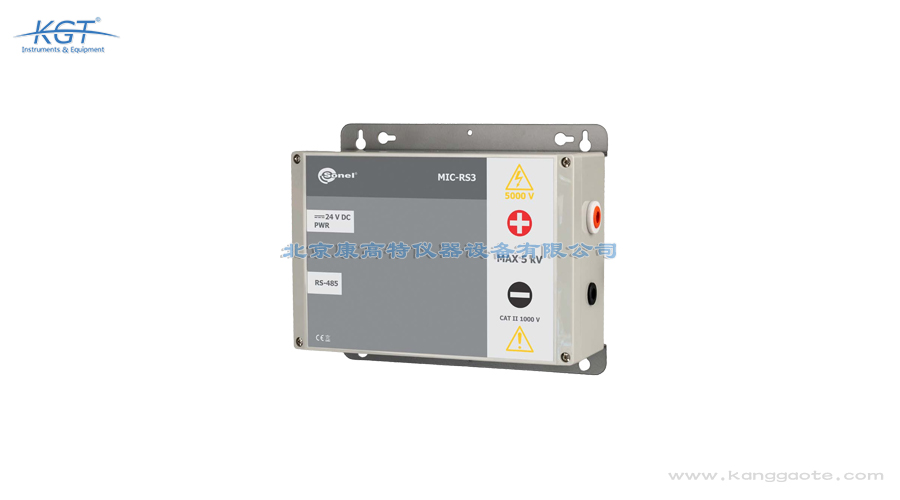

波兰 Sonel MIC-RS2/MIC-RS3 固定式绝缘电阻测试仪产品简介
波兰Sonel MIC-RS2/RS3 为工业固定式绝缘电阻测试仪，适配自动化产线持续绝缘监测，MIC-RS2 *高 2500V、MIC-RS3 *高 5000V 测试电压，标配 RS485 接口，支持 Modbus 与专属通讯协议，可对接 PLC、SCADA 系统。具备自动放电、电容测量、带电防护功能，符合 IEC 安全标准，嵌入式安装，适配开关柜、质检工位，助力工业 4.0 预测性维护。
产品特性
整机为嵌入式 / 固定式安装设计
设备工作模式：从站（Slave），仅执行主站（Master）下发指令，不会主动发起通讯
绝缘测试*高电压：MIC-RS2 2500V / MIC-RS3 5000V
两种测量模式：自动连续测量 / 单次手动测量；自动模式可自定义是否同步测量电容
应用场景
本设备面向需要对绝缘电阻进行持续 / 随机检测的生产企业与厂区，高度适配自动化产线。
可安装于配电柜、操作工工位（装配 / 质检工作台）、控制柜、机架机箱内；支持西门子 S7 等开关柜 PLC 控制器联动控制。
通过配套测试夹连接设备测试端子，即可完成绝缘检测。
标准配套附件
5kV 耐压 2 米测试线（红，香蕉插头绝缘护套） 型号：WAPRZ002REBW5K
5kV 耐压 2 米测试线（黑，香蕉插头绝缘护套） 型号：WAPRZ002BLBW5K
5 米屏蔽 RJ45 网线 型号：WAPRZRJ45005E
24V 直流供电线缆 型号：WAPRZZAS24V
出厂校准证书
波兰 Sonel MIC-RS2/MIC-RS3 固定式绝缘电阻测试仪技术参数
|
绝缘电阻测量（依据 IEC 61557-2） MIC-RS2：最小绝缘电阻 R₍ISOmin₎= 额定测试电压 U₍ISOnom₎/ 额定测试电流 I₍ISOnom₎ ～ 2500 GΩ（标准测试电流 1.4 mA） MIC-RS3：最小绝缘电阻 R₍ISOmin₎= 额定测试电压 U₍ISOnom₎/ 额定测试电流 I₍ISOnom₎ ～ 5000 GΩ（标准测试电流 1.4 mA） |
||
| 测量量程 | 分辨率 | 测量精度 |
|---|---|---|
| 0.0…999.9 kΩ | 0.1 kΩ | ±(3% 读数 + 20 个字) |
| 1.000…9.999 MΩ | 0.001 MΩ | ±(3% 读数 + 20 个字) |
| 10.00…99.99 MΩ | 0.01 MΩ | ±(3% 读数 + 20 个字) |
| 100.0…999.9 MΩ | 0.1 MΩ | ±(3% 读数 + 20 个字) |
| 1.000…9.999 GΩ | 0.001 GΩ | ±(3% 读数 + 20 个字) |
| 10.00…99.99 GΩ | 0.01 GΩ | ±(3% 读数 + 20 个字) |
| 100.0…999.9 GΩ | 0.1 GΩ | ±(3% 读数 + 20 个字) |
| MIC-RS2：1.000…2.500 TΩ | 1 GΩ | ±(3% 读数 + 20 个字) |
| MIC-RS3：1.000…5.000 TΩ | 1 GΩ | ±(4% 读数 + 50 个字) |
| 不同测试电压对应的最大绝缘测量量程 | ||
| 测试电压 U₍ISO₎ | 最大测量量程 | |
| 0...100 V | 50 GΩ | |
| 200 V...400 V | 100 GΩ | |
| 500 V...900 V | 250 GΩ | |
| 1000 V...2400 V | 500 GΩ | |
| 2500 V（MIC-RS2） | 2500 GΩ | |
| 5000 V（MIC-RS3） | 5000 GΩ | |
| 其余通用技术参数 | ||
| 安全标准与工作环境 | ||
| 参数项 | 参数值 | |
| 绝缘等级（EN 61010-1、IEC 61557） | 双重绝缘 | |
| 测量类别（EN 61010，额定海拔≤2000m） | CAT II 1000 V | |
| 设备供电 | MIC-RS2：隔离外置供电，24/48 V DC（19~50 V DC），0.5 A，12 W | |
| MIC-RS3：隔离外置供电，24/48 V DC（19~50 V DC），0.8 A，19 W | ||
| 整机尺寸 | 241 × 202 × 90 mm | |
| 设备重量 | 1.5 kg | |
| 储存温度 | -20…+60 ℃ | |
| 工作环境温度 | -15…+40 ℃ | |
| 环境湿度 | 20%～90% RH（无凝露） | |
| 标准参考温度 | 23 ± 2 ℃ | |
| 标准参考湿度 | 40%～60% RH | |
| 存储与通讯 | ||
| 参数项 | 参数值 | |
| 测量结果本地存储 | 无本地存储 | |
| 数据传输接口 | RS-485 | |
