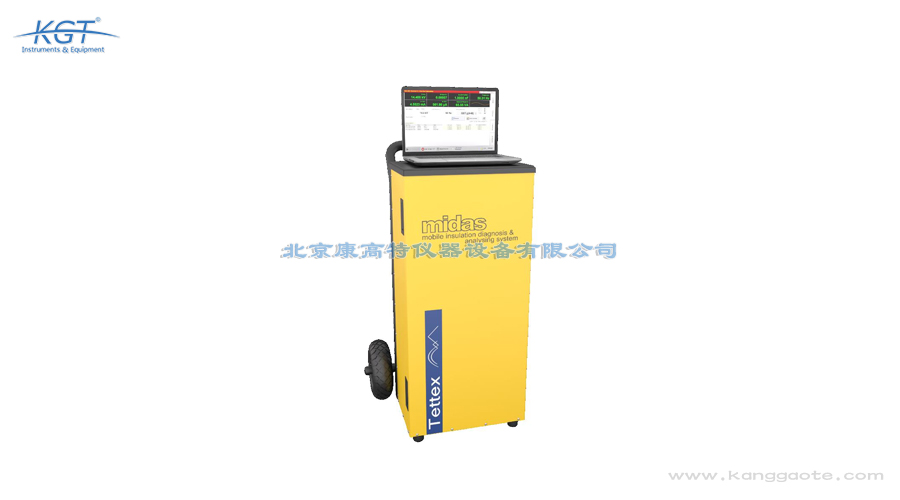

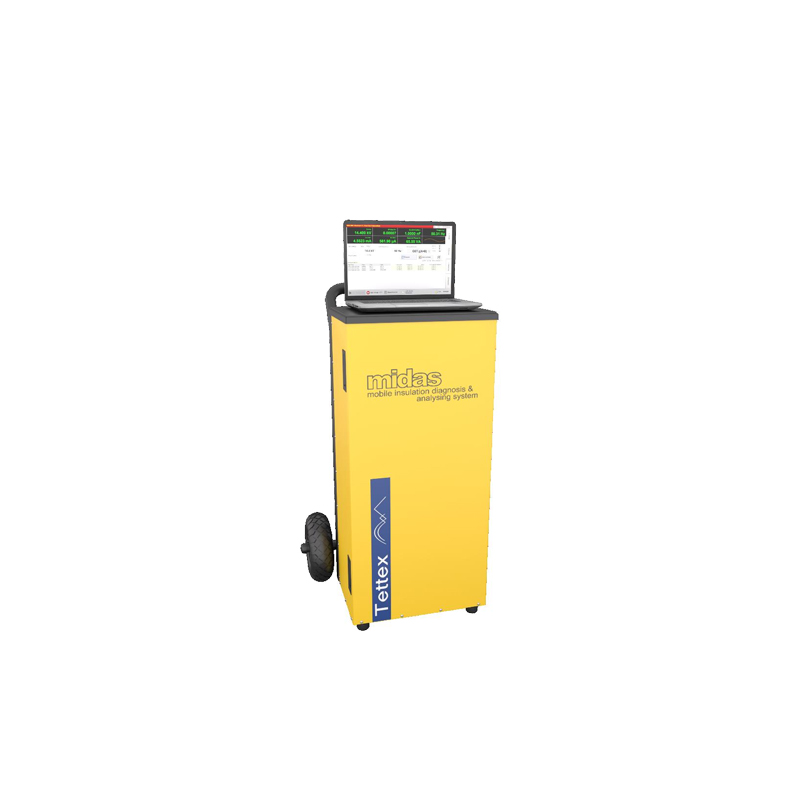

瑞士HAEFELY MiDAS 2880, 2881 可移动式绝缘诊断与分析系统

品牌：瑞士HAEFELY(哈弗莱)
分类：电力检测
应用领域：电网，电厂，其他，
测试对象：
国际标准：
国家标准：

联系方式：010-68460051
Tel：13520131150

立即询价

瑞士HAEFELY（哈弗莱） MiDAS 2880, 2881 可移动式绝缘诊断与分析系统，本产品MiDAS 2880, 2881 可移动式绝缘诊断与分析系统电力变压器，套管，马达，发电机等设备需要进行定期的维护和高压绝缘缺陷的检查。MIDAS 2880是您进行现场测量的*佳选择。现在热卖中，如需购买，可通过客服热线联系我们！

MiDAS 2880, 2881 可移动式绝缘诊断与分析系统产品简介：
电力变压器、套管、马达、发电机等电力设备的高压绝缘材料需定期检修，以确认损耗。
MIDAS正是进行此类测量的理想工具，得益于我们在变电站等野外测试场所积累的丰富测量经验，其在恶劣电子环境下的运行性能十分理想。
MIDAS 专为本地输电频率（50Hz或 60Hz 下的测量设计，可自动测量并记录耗散因数(tan δ)、功率因数(cos φ)和其他各类阻抗相关值（电容、电感和电阻）。
快速检测绝缘材料的损伤或变化，检测结果可信度高。
另有三相变压器变比测试仪和频响分析仪供选，用于探测变压器绕组故障及抽头位置故障。
加固结构和大尺寸充气轮胎方便了仪器的运输，远程*位不再困难。
大屏幕彩色触敏显示器可在阳关下读数，图形用户界主导的高可视化操作环境可清楚说明仪器的各类*测量和分析功能。
预设测试序列（带限制值，如先前的测量数据）全程自动指导用户，以现场做出第一手评估结果。
内置标准接口（USB，以太网），数据传输方便，轻松实现主机的数据采集、报告、打印、统计和*分析工作。

MiDAS 2880, 2881 可移动式绝缘诊断与分析系统产品特点：
为分析高压绝缘材料的状况和质量，系统自动执行一下测量工作：
耗散因数 (tan δ) 和功率因数 (cos φ)
短路阻抗和励磁电流附加测试功能如：电容、品质因数、频率、电压、电
流、功率、损耗、阻抗、电感、电抗、频谱分析仪、数字示波器和数据记录仪。
频响分析仪 (可选，内置或外接远程控制装置)
匝数比、电压比、相位差（可选，内置或外接远程控制装置）。
趋势分析功能——现场进行第一手图像评估。
手动和自动（序列）测试模式。
内置15kV, 4kVA高压电源。
内置长效稳定标准电容器。
坚固、可靠而安全的结构。
集成*新PC，以Windows为平台运行*用户界面。

MiDAS 2880, 2881 可移动式绝缘诊断与分析系统产品优点：
省时
一体化装置极大的缩减了设配设定和测量用时。
高输出电压使仪器能在*短的时间内测量*大型的电源变压器。
操作方便
易懂的用户界面配合大尺寸彩色TFT图形触摸屏。
可选择手动或自动操作模式进行测试。
软件辅助完成测试计划、准配、执行和第一手评估。
高精度
集成*新测量技术，确保野外测试的高精度；
同时采用气体绝缘标准电容器作为内部基准臂和自校正测量传感器，确保系统精度长期稳定。
先进干扰抑制技术
先进干扰抑制技术（专利）允许在本地输电频率下执行测量工作（建议参考 IEEE/ANSI 57.12.90 相关标准）

瑞士HAEFELY MiDAS 2880, 2881 可移动式绝缘诊断与分析系统技术参数

高压电源单元
参数项	MIDAS 2881	MIDAS 2881G
输出电压	最高 12kV	最高 15kV
输出电压调节精度	读数 ±1% ±1V	读数 ±1% ±1V
额定电压输出频率	45～70Hz	45～70Hz
5kV 工况输出频率	15～1000Hz	15～1000Hz
额定电压持续输出电流	115mA 连续；短时峰值＞275mA（1 分钟）	115mA 连续；短时峰值＞275mA（1 分钟）
10kV 工况持续输出电流	165mA 连续；短时峰值＞400mA（1 分钟）	165mA 连续；短时峰值＞400mA（1 分钟）
最大输出功率	＞4000VA	＞4000VA
整机最大局部放电水平	≤500pC	≤500pC
标准工作负载率	≤1650VA	1650～2000VA
测量单元
测量参数	量程	分辨率	测量精度
试验电压	0～1MV	1V	读数 ±0.2% ±1V
介质损耗因数 tanδ	0～10000%	0.00%	读数 ±0.5% ±0.01%
功率因数 cosφ	0～100%	0.00%	读数 ±0.5% ±0.01%
品质因数 Q	0.01～10000	0.0001	读数 ±0.5% ±0.0001
电容 Cx	0.01pF 起	0.01pF	读数 ±0.2% ±0.2pF
电感 L	0.1mH 起	0.1μA	读数 ±0.5% ±0.5mH
A/B/ 高压地输入测试电流	20μA～15A	0.1μA	读数 ±0.1% ±1μA
外置标准电容参考电流 Cn	20μA～300mA	0.1μA	读数 ±0.1% ±1μA
测试频率	15～1000Hz	0.01Hz	读数 ±0.1% ±0.1Hz
有功功率 P	最高 1MW	0.1mW	读数 ±0.8% ±1mW
无功功率 Q	最高 1Mvar	0.1mvar	读数 ±0.8% ±1mvar
视在功率 S	最高 1MVA	0.1mVA	读数 ±0.8% ±1mVA
精度适用条件：频率 15～100Hz；输入电流＞20μA；电流比值 Ix/In 范围 0.01～10000；使用内置标准电容
内置标准参考电容
参数	指标
电容值	100pF
介质损耗 tanδ	＜0.00002
电容年漂移稳定性	＜0.01%/ 年
温度系数	＜0.01%/K
环境与机械参数
参数项	规格
工作环境温度	-10～50℃
存储温度	-20～70℃
环境湿度	5～95% 相对湿度，无凝露
整机尺寸（宽 × 深 × 高）	34 × 47 × 104 cm
主机机身	33 × 68 × 112 cm
重量	58 kg
主机机身	11 kg
整机供电电源	90～264V 交流，50/60Hz，整机功耗 1kW
控制单元（配套笔记本）
参数	配置要求
硬件	Intel 酷睿 i3 及以上处理器，4GB 内存，以太网 + USB2.0 接口
操作系统	Windows 10
通讯接口	以太网外接笔记本通讯
