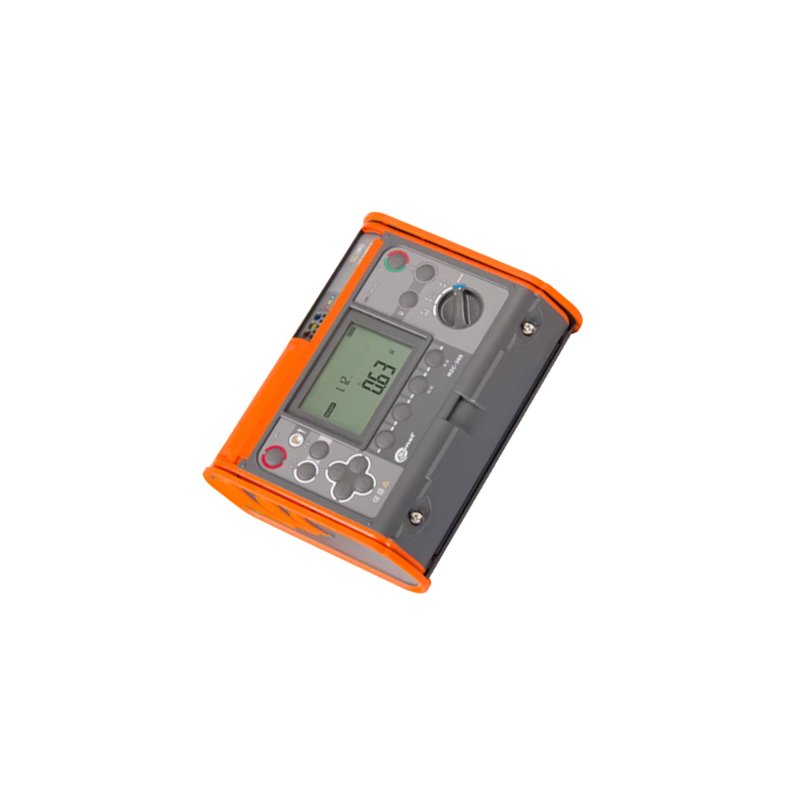

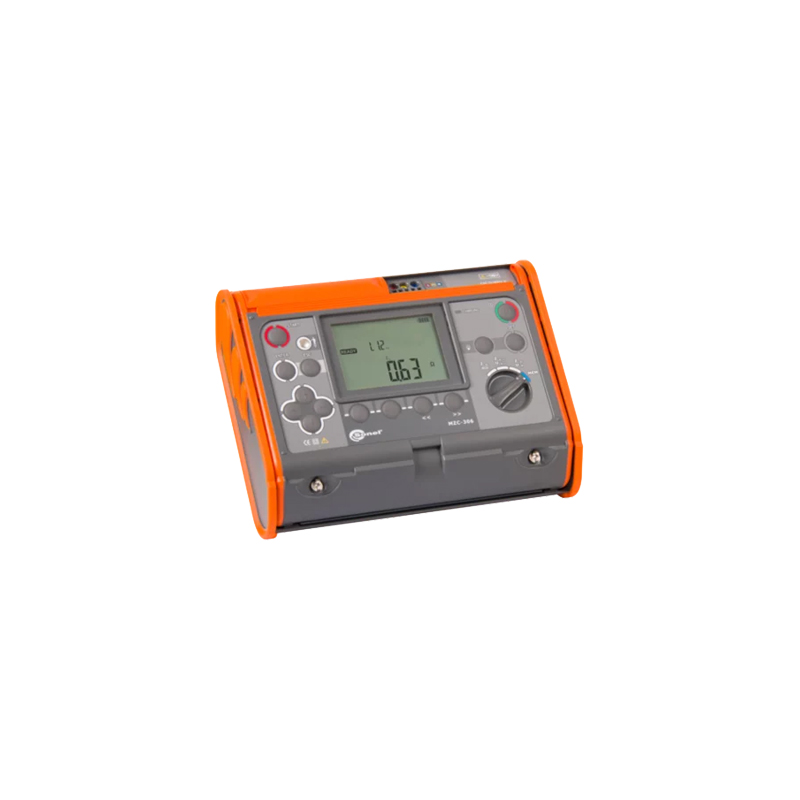

波兰Sonel（索耐） MRU-21接地电阻测试仪

MRU-21接地电阻测试仪支持土壤电阻率测量功能，是接地网设计、项目选址阶段的必备检测功能。该仪器采用行业通用的温纳四极法进行土壤电阻率测量，测量范围覆盖0.1Ω·m~9999kΩ·m，测量精度为±3%，可适配平原、山区、盐碱地、冻土等各类地质条件的测量需求。其测试原理为：在被测区域按照等间距布置四根接地极，插入土壤深度不超过极间距的1/20，将仪器的电流输出接口连接最外侧的两根电极，电压采集接口连接内侧的两根电极，仪器向外侧两个电极通入恒定的低频交流电流，电流在土壤中扩散形成稳定的电场，此时内侧两个电极之间会产生对应的电势差，仪器根据欧姆定律计算出两个电压极之间的土壤电阻，再结合电极间距、土壤均匀度校正系数，自动计算出该区域的土壤电阻率。测量时可根据勘测需求选择不同的极间距，极间距越大测量的土壤深度越深，通常极间距设置为设计接地网埋设深度的3倍以上，即可获得对应深度的平均土壤电阻率。该功能广泛应用于变电站选址、新能源电站建设、防雷工程设计、轨道交通线路勘测等场景，可为接地网的设计、施工提供准确的基础参数，保障接地网建成后的性能符合设计要求。

MRU-21接地电阻测试仪针对工业领域的复杂使用环境进行了专项优化，可在强电磁干扰、高低温、高湿等恶劣环境下稳定运行。抗电磁干扰性能方面，该仪器的EMC抗干扰等级达到三级，可抵抗100A/m的工频磁场干扰、20V以上的工频电压干扰，在500kV及以上电压等级的变电站、换流站、高压输电线路附近等强电磁环境下测量时，不会出现数据漂移、精度下降的问题，测量误差仍可控制在标称精度范围内；环境适应性方面，仪器的工作温度范围为-20℃~55℃，存储温度范围为-40℃~70℃，可适配东北等高寒地区、西北沙漠高温地区、高海拔地区的使用需求，在-20℃的低温环境下仍可正常开机运行，测量精度不受温度影响；防护等级方面，仪器外壳采用阻燃ABS材质，防护等级达到IP54，可防止灰尘侵入、飞溅水的影响，适合户外野外、工地、工厂车间等恶劣环境使用，意外淋水、少量灰尘进入不会影响仪器的正常运行。同时该仪器内置的抗干扰算法可自动滤除现场的杂散电流、跨步电压带来的干扰，无需额外的抗干扰操作即可获得准确的测量结果，大幅提升复杂环境下的检测效率。该性能可满足电力、核工业、轨道交通等行业复杂作业环境的检测需求，适合B端企业的

MRU-21接地电阻测试仪的应用场景覆盖电力、核工业、水务、环保、轨道交通、新能源、建筑防雷等多个领域，可满足不同行业的差异化检测需求。在电力行业，可用于10kV~1000kV各电压等级变电站、换流站、输电线路杆塔的接地电阻检测，以及配电台区、用户侧电气设备的接地性能校验，符合电力行业的巡检、预试要求；在核工业领域，可用于核电厂安全壳接地系统、核级电气设备接地装置的定期检测，满足核设施高可靠性的接地检测要求；在水务行业，可用于自来水厂、污水处理厂的电气设备、曝气机、水泵等动力设备的接地检测，保障涉水设备的用电安全；在环保行业，可用于空气质量监测站、水质监测站、污染源在线监测设备的接地性能检测，避免电磁干扰影响监测数据的准确性；在轨道交通行业，可用于地铁、轻轨的接触网接地、信号系统接地、站台电气设备接地的检测，满足轨道交通系统的防雷、防触电要求；在新能源领域，可用于风力发电场、光伏发电站的升压站、箱变、逆变器的接地检测，符合新能源电站的并网验收要求。B端生产制造企业可将其用于厂区电气设备、防雷接地网的日常检测，G端电网、核工业管理单位、交通管理部门可将其用于官方检测、验收、巡检等工作场景

使用MRU-21接地电阻测试仪测量接地电阻需按照规范流程操作，可保障测量结果的准确性。首先是前期准备，确认被测接地装置所处环境无极端恶劣天气，避开高压输电线路、强电磁辐射源的直接干扰，根据被测对象的接地要求选择对应的测量模式：如果是独立接地极的验收检测，可选择三极法测量，按照要求布置电流极和电压极，电流极与被测接地极的距离为接地网对角线长度的4~5倍，电压极布置在两者之间距离被测接地极约0.618倍电流极间距的位置，将仪器的对应接口分别连接被测接地极、电压极、电流极，确认电极插入土壤深度不低于20cm，接触良好；如果是多点接地系统的在线检测，可选择双钳法模式，将两个钳口分别卡在被测接地引下线和基准接地线上，无需额外打接地极即可完成测量。接线完成后开机，选择对应测量档位，仪器会自动完成线路自检，确认接线无接反、接触不良等问题后自动启动测量，单次测量时间不超过3秒，测量结果会直接显示在屏幕上，同时自动存入设备存储模块。测量完成后可直接查看数据，也可通过通信接口导出数据用于后续分析。操作过程中需注意，严禁在被测接地装置带高压电的情况下进行接线操作，避免发生触电风险。

MRU-21接地电阻测试仪的测量精度处于行业领先水平，可覆盖绝大多数对接地性能要求较高的检测场景。该仪器接地电阻测量精度为±(2%读数+0.01Ω)，最小分辨率可达0.001Ω，在0.01Ω~20Ω的小电阻测量区间精度表现尤为突出，可满足以下高精度检测需求：一是核工业领域核级电气设备的接地检测，核设施安全接地要求通常不超过0.5Ω，该仪器可精准识别接地电阻的微小变化，及时发现接地装置腐蚀、连接松动等隐患；二是轨道交通信号系统的接地检测，轨道交通信号系统接地要求不超过1Ω，高精度测量可避免接地电阻异常带来的信号干扰问题，保障行车安全；三是新能源电站的箱变、逆变器接地检测，新能源并网要求接地电阻不超过4Ω，精准测量可保障电站符合并网验收标准，避免因接地不合格导致的并网失败；四是数据中心、通信基站的等电位连接检测，该类场景等电位连接电阻要求不超过0.1Ω，仪器的高分辨率可精准检测连接点的接触性能；五是电力系统110kV及以上电压等级变电站的接地网检测，可准确测量接地网的整体接地电阻，判断接地网的运行状态。对于B端企业而言，高精度测量可减少检测误差，避免因误判带来的安全隐患，提升运维效率；对于

MRU-21接地电阻测试仪是一款高精度便携式接地检测设备，核心功能涵盖接地电阻测量、土壤电阻率测量、接地电压测量、等电位连接电阻测量四大类，可覆盖90%以上的工业接地检测需求。核心技术参数如下：接地电阻测量范围覆盖0.01Ω~2000Ω，测量精度为±(2%读数+0.01Ω)，最小分辨率可达0.001Ω，可满足低至0.5Ω的高精度接地场景检测需求；土壤电阻率测量范围为0.1Ω·m~9999kΩ·m，精度±3%，可适配不同地质条件的勘测需求；接地电压测量范围0~100V，精度±(1%读数+0.1V)，可快速判断接地装置的带电风险。仪器支持三极法、四极法、双钳法三种测量模式，可适配不同场景的检测需求，内置抗干扰模块，可抵抗20V以上的工频干扰，在强电磁环境下仍能保持稳定的测量精度。仪器内置大容量存储模块，可存储10000组以上的测量数据，支持CSV格式数据导出功能，方便检测人员后续整理分析。该产品可适配电力、核工业、水务、环保、轨道交通、新能源等多个行业的接地检测需求，满足各类B端企业和G端国有单位的检测标准要求。

MRU-21接地电阻测试仪具备优秀的系统兼容性，可适配绝大多数工业领域的自动化管理系统，满足B端企业和G端单位的数字化运维需求。通信协议层面，该仪器支持Modbus-RTU、MQTT两种主流工业通信协议，可直接对接各类工业平台无需额外开发转换模块：一是可接入电力行业的SCADA系统、智能巡检管理平台，测量数据可实时上传到运维平台，实现接地性能的远程监控、趋势分析，满足电力系统智能化运维的要求；二是可接入新能源电站的运维管理系统，作为电站智能化检测设备的一部分，检测数据可直接纳入电站的验收、运维档案，符合新能源电站的数字化管理要求；三是可接入轨道交通的综合监控系统，接地检测数据可与信号系统、供电系统的数据联动，及时发现接地隐患，保障轨道交通运行安全；四是可接入G端单位的智慧监管平台，比如电网的设备管理平台、环保部门的监测设备运维平台、核工业的安全监管平台，检测数据可直接作为监管依据，满足政务数字化监管的要求。同时该仪器支持CSV格式的数据导出，测量数据可直接导入各类检测报告生成系统、企业质量管理系统，减少人工录入的工作量，降低人为误差。仪器的存储容量可达10000组以上，可满足批量检测场
