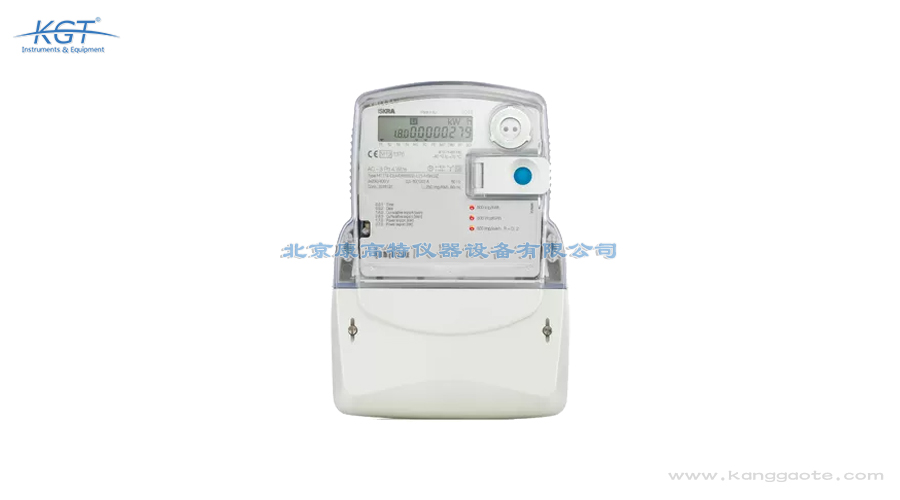

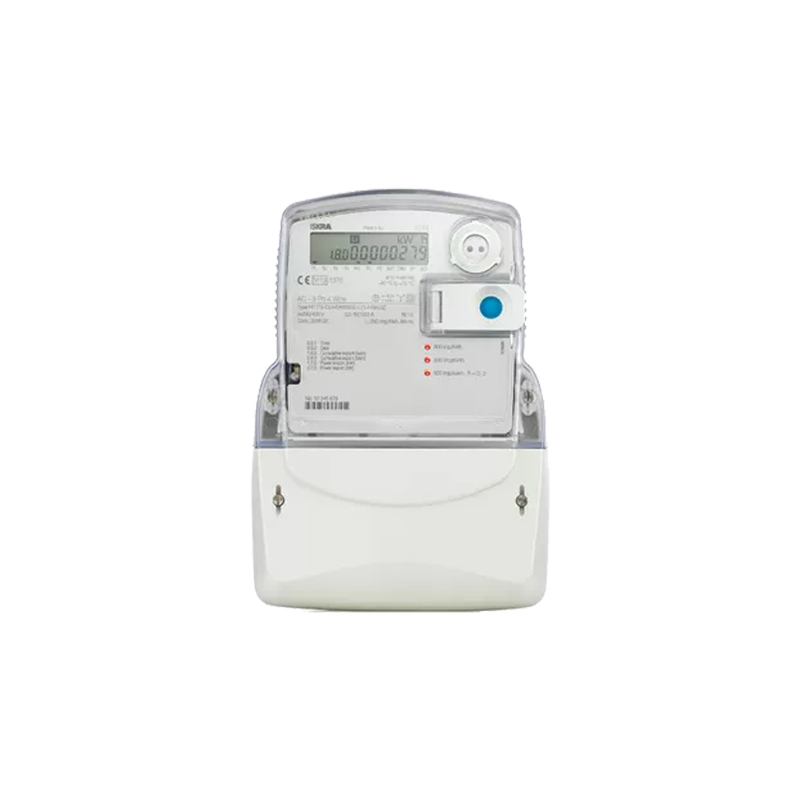

斯洛文尼亚Iskra MT174电能质量分析仪

Iskra MT174 的计量性能按国际电工委员会与欧洲两套规范评定。有功功率精度可选二级或一级，依据的是 IEC 62053-21 与 IEC 62053-23；同一仪表在另一体系下可评定为 A 类或 B 类，依据是 EN 50470-3。无功功率与视在功率则可选三级或二级。选型时按结算要求确定等级即可，等级差异会直接影响启动电流的门槛值。 环境与安全方面，温度范围按照 IEC 62052-11 给出，工作温度为负四十到正七十摄氏度，存储温度为负四十到正八十摄氏度；防尘防水等级按 IEC 60529 评定为 IP54，意味着仪表可防止有害粉尘堆积并承受来自各方向的溅水，适合半露天的表箱环境。 时钟精度在二十三摄氏度条件下优于每年正负三分钟，这一指标决定了多费率计量的时段归属是否可靠。辅助锂电池标称寿命五年，最长使用寿命可达二十年，保证断电期间时段设置与累计数据不丢失，从而使计量结果在时间维度上保持连续。 需要说明的是，上述标准号只规定试验方法与误差限值，投运之后仍要按规程开展周期检定。检定间隔内的误差漂移主要由环境温度、电压与电流工作点决定，因此在提交等级要求时就应把这些条件一

Iskra MT174 相比只做累计电度的普通三相电表，多出三类能力。第一类是分时计费的完整性：它支持四套费率，可由外部信号切换，还可配置休眠费率，配合精度优于每年正负三分钟的实时时钟，能把电量准确归入各个时段，而普通电表通常只有单一累计值，无法支撑峰谷电价结算。 第二类是事件记录与用电管理。仪表可记录负荷曲线，保存电压电流的瞬时值，还能识别并记录窃电与篡改行为，为用电检查留下证据链。它同时支持零线电能计量，便于发现三相不平衡和异常接线带来的附加损耗，这类数据普通电表并不提供。 第三类是环境适应性与可用性。防护等级达到 IP54，工作温度覆盖负四十到正七十摄氏度，存储温度到正八十摄氏度，具备优异的抗干扰能力；辅助锂电池在断电时维持时钟与参数，标称五年、最长可达二十年，因此支持断电抄读，现场不必为读取数据额外铺设临时电源。

现场安装 Iskra MT174，首先要确认电网电压与所选型号匹配。三乘一百二十伏、三乘二百三十或四百伏、二百三十伏、三乘四百伏分别对应不同变体，电压工作范围为额定值的零点八到一点一五倍，长期越限会缩短仪表寿命。其次要确认电流规格：互感器接入场合应选额定电流一安的变体，直接接入场合按负荷大小选择五安或十安版本，并注意最大电流限值。 安装位置要注意防护与温度。仪表防护等级为 IP54，可防尘防溅水，但不意味着可以长期浸水或埋入积水环境；工作温度为负四十到正七十摄氏度，存储温度为负四十到正八十摄氏度，户外箱体在夏季暴晒下箱内温度可能超过上限，应采取遮阳、通风或改位措施。 接线与运行环节，端子拧紧力矩要按规范执行，导线规格应与电流匹配，避免接触电阻过大引起发热。通信线宜与动力线分开敷设，减少干扰对 RS485 链路的影响。另外，仪表具备抗干扰能力并记录篡改事件，运维时应保持封印完整，不要擅自改动内部接线。

Iskra MT174 的抄读有两条路径。第一条是本地光学接口，抄表人员用手持设备对准仪表的光口即可读取数据，适合巡检、核查和临时取证，不需要打开箱体接线，也不依赖外部供电。第二条是 RS485 总线，把多台仪表串接后由集中器或采集终端统一轮询，适合居民小区、商铺群和楼宇配电间的批量抄收。 正式抄读前，通常需要先完成三件事：核对手表号与安装位置、确认费率时段已按供电规则写入、检查实时时钟是否准确。仪表在二十三摄氏度下的时钟误差优于每年正负三分钟，但投运时仍应校时并把结果记入台账。 抄读之后要做数据核对。先把本次读数与上一周期比对，看增量是否与负荷曲线一致；再查看事件记录里有没有窃电或篡改条目。即便外部电源中断，借助辅助锂电池维持的参数与数据，仍可在现场完成断电抄读，不必等待供电恢复。 对于居民小区这类表位分散的场合，逐台光学抄读耗费人力较多，通常把 RS485 作为主通道，把光学口留作备用和现场核对手段。两条通道读取的是同一套寄存器内容，结果本应一致，若出现差异，多半源于抄读时刻不同或时段设置被改动，而非通道本身的问题。

Iskra MT174 提供三种型号变体，选型时按电网电压和电流规格对号入座。第一种适用于三乘一百二十伏的低压系统，基础电流或额定电流为五安或十安，最大电流可达八十五安或一百二十安。第二种适用于三乘二百三十或四百伏、三乘二百三十伏、二百三十伏以及三乘四百伏等多种接线，基本电流规格与前者一致。第三种面向互感器接入方式，额定电流为一安，启动电流二毫安，最大电流六安。 第二步是确认电压工作范围。三种型号统一为额定电压的零点八到一点一五倍，若现场电压长期偏离这一区间，就需要重新核对电网参数，而不是勉强运行。 第三步是确定精度与通信需求。有功功率可选二级或一级，无功与视在功率可选三级或二级，通信接口固定提供 RS485 与光学两种。最后结合安装环境确认防护与温度条件：仪表防护等级为 IP54，工作温度负四十到正七十摄氏度，存储温度负四十到正八十摄氏度，户外高温箱体需额外考虑遮阳。

影响 Iskra MT174 计量准确性的因素集中在电流工作点、电压条件和时钟三个方面。第一是启动电流门槛，仪表只有在电流超过启动值后才开始计量：五安与十安版本的二级表启动值为零点零二五安与零点零五安，一级表为零点零二安与零点零四安；一安版本低至二毫安。若负荷长期在门槛附近波动，轻载电量容易被低估，选型时应让常用负荷落在合理区间。 第二是电压与电流限值。电压工作范围为额定电压的零点八到一点一五倍，超出后内部取样与基准不再处于标定状态，误差随之增大；电流则不能超过八十五安、一百二十安或六安的对应上限，短时过载也会留下影响。 第三是时钟与费率设置。实时时钟在二十三摄氏度下误差优于每年正负三分钟，温度偏离后误差会变大，时段归属就可能偏移，峰谷电量划分随之失真。辅助锂电池标称五年、最长二十年，电量耗尽后时钟与参数无法维持，分时数据也就失去意义。

分析 Iskra MT174 的记录，建议按负荷曲线、费率分布和事件记录三层推进。负荷曲线反映用电随时间的变化，把它与生产班次或营业时段叠加，就能看出哪些时段存在空载损耗，以及需量统计中的峰值出现在什么时刻；据此调整用电安排，往往比单纯更换设备见效更快。 费率分布要看四套费率各自累计了多少电量。若大量用电集中在高峰费率时段，说明负荷安排存在优化空间；若休眠费率下仍有明显电量，则可能存在待机功耗或未切断的回路。零线电能计量的结果同样值得关注，偏高的零线电量通常指向三相不平衡或谐波问题。 最后是事件记录。仪表会记录窃电与篡改行为，发现相关条目时应结合同一时段的负荷曲线与电压电流瞬时值复核，确认属于接线异常、互感器故障，还是确有违规用电。电压电流瞬时值还能帮助判断电压是否长期偏离额定区间，从而决定是否需要调整分接头或治理谐波。

可以。Iskra MT174 明确面向新能源电站的发电量计量场景，可用于配套 EEG 类新能源电站完成上网电量的结算计量。这类场合的特点是出力随光照或风况波动，潮流方向会交替变化，仪表既要在很低的电流下仍能正确计量，也要承受短时的大电流冲击。 该仪表的启动电流很低：对于额定电流为一安的变体，启动电流仅为二毫安；对于五安和十安版本，二级表对应为零点零二五安与零点零五安，一级表对应为零点零二安与零点零四安。最大电流则分别达到八十五安、一百二十安以及六安，动态范围足以覆盖从微弱出力到满发的全过程。 除了发电量，它还能记录负荷曲线并支持零线电能计量，便于分析三相不平衡带来的附加损耗；同时具备窃电与篡改行为的识别记录功能，为电站侧的用电管理提供依据。配合宽温工作与 IP54 防护，户外箱体内的长期运行也有保障。

Iskra MT174 是 Iskraemeco 推出的三相多费率电能质量分析仪，专为低压配电系统设计，核心任务是完成三相用电的分时计量与配电运行监测。它支持四套费率，可由外部信号切换费率，还能配置休眠费率，因此既能满足居民与工商业用户的峰谷分时计费，也能承担新能源电站上网电量的计量。 从结构上看，该仪表具备导轨式安装形态，型号分为三个变体，分别对应不同的额定电压与电流规格，覆盖三乘一百二十伏、三乘二百三十或四百伏、二百三十伏、三乘四百伏等常见低压接线方式，电压工作范围统一为额定值的零点八到一点一五倍。 通信方面，仪表同时提供 RS485 和光学两种接口，便于接入抄表系统或现场手持设备读取数据。防护等级达到 IP54，工作温度覆盖负四十到正七十摄氏度，存储温度可延伸到正八十摄氏度，因此既适合室内配电间，也能在户外箱体和温差较大的现场长期运行。

Iskra MT174 的多费率计量依靠内部实时时钟与费率寄存器配合完成。仪表内置四套费率，实时时钟在二十三摄氏度条件下的精度优于每年正负三分钟，长年运行也不会把电量归到错误的时段。费率切换有两种方式：一种按内部时钟预设的时段自动切换，另一种由外部信号触发，适合上级系统集中控制分时的场合；此外还可配置休眠费率，用于设备停用或待机阶段的单独统计。 在此基础之上，仪表同时记录负荷曲线，把各时段的用电按时间序列保存下来，形成可追溯的曲线而不仅仅是一个累计数字。它还能采集电压和电流的瞬时值，使配电监测与计量共用同一台装置，减少柜内设备的数量。 时钟与费率参数由辅助锂电池维持，资料给出的电池标称寿命为五年，最长使用寿命可达二十年。即便外部电源中断，已设定的时段与累计值也不会丢失，这正是该仪表支持断电抄读的前提条件。
