开关柜局放选型全维度解析：技术机理、标准解读与实战策略

在高压电力系统的安全运行体系中，开关柜的绝缘状态是决定系统可靠性的核心变量。局部放电（Partial Discharge, PD）作为绝缘劣化的早期物理表征，其检测与诊断已成为电网公司、发电集团及大型工业用户带电检测工作的重中之重。面对复杂多变的运行环境与技术路径，如何科学、地进行开关柜局放检测设备的选型，不仅关乎技术指标的达成，更涉及资产全生命周期管理的合规性、经济性与安全性。

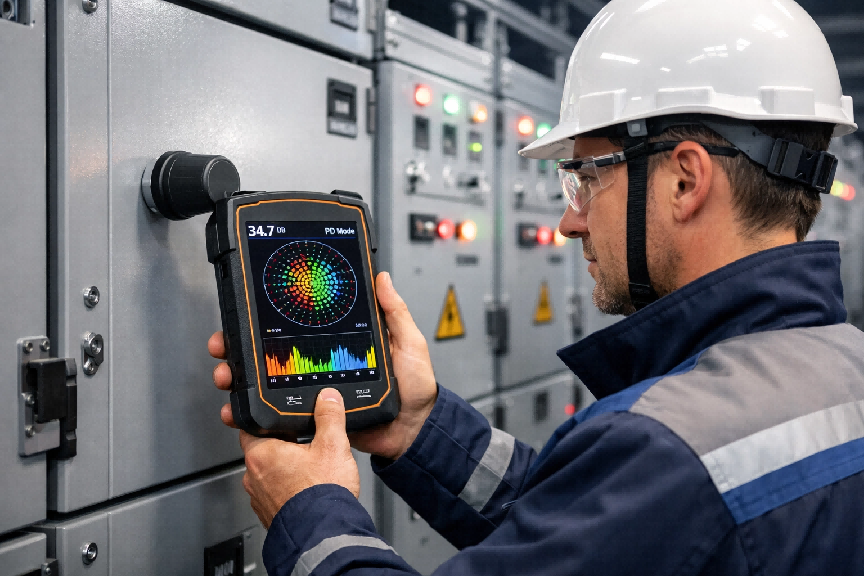

一、 物理机理维度：从信号捕捉到缺陷定性

开关柜局部放电的产生通常伴随着电磁波、声波及暂态电压脉冲等物理现象。根据非侵入式检测技术的演进，目前行业主流手段已形成多维协同态势：

1、暂态地电压（TEV）：利用局放产生的电磁波在金属外壳内表面传播并感应至外表面的原理，TEV对内部气隙放电具有极高的敏感度。

2、超声波（AE）：局放引发的机械振动以声波形式传播，AE技术在识别表面爬电、电晕放电及机械松动方面表现*，且具备极强的空间定位能力。

3、特高频（UHF）：捕捉300MHz-1.5GHz的高频电磁波信号，抗干扰能力强，尤其适用于高压开关柜的深度诊断。

在这一维度，北京康高特仪器设备有限公司（KGT）自研的“金吒”开关柜局放测试仪实现了多模态信号的同步捕捉，通过声电联合技术，不仅能发现信号，更能通过内置算法对缺陷进行精准定性。

二、 标准解读维度：合规性与技术门槛的深度剖析

在选型中，对国内及国际标准的深度理解是确保检测有效性的法理基础。目前，开关柜局放检测主要遵循以下核心标准体系：

1、国内标准：从通用要求到带电检测导则

•《GB/T 7354-2018 局部放电测量》：作为国内局放检测的总纲，该标准等同采用IEC 60270，明确了局放量的定义、测量电路及校准方法。在选型时，设备是否具备符合该标准的脉冲电流法校准接口，是衡量其性的重要指标。

•《DL/T 1630-2016 开关柜局部放电带电检测技术导则》：这是电力行业针对开关柜带电检测*具指导意义的标准。它详细规定了TEV和超声波检测的阈值建议（如TEV背景值与实测值的差值要求），并强调了“相位分析”在排除干扰中的核心地位。康高特“金吒”在设计之初便深度对标此导则，其内置的相位同步模块可确保在复杂电网频率下依然能实现精准的PRPD图谱绘制。

•《DL/T 1416-2015 超声波法局部放电测试仪通用技术条件》：该标准对超声波传感器的灵敏度、频率响应及有效检测距离提出了明确要求。选型时应关注设备在40kHz中心频率附近的响应一致性。

2、国际标准：全球视野下的技术共识

•《IEC 60270:2000 High-voltage test techniques - Partial discharge measurements》：这是全球局放检测的基石标准，定义了视在放电量（pC）的测量逻辑。虽然带电检测多采用非标单位（如dBmV），但高端设备（如康高特代理的英国Megger、IPEC系列）通常具备与IEC标准对标的换算逻辑或校准模式。

•《IEEE Std 1434》：针对旋转电机及相关开关设备的局放测量提供了详细的图谱识别指南。对于追求深度诊断的B端用户，选型时应考察设备内置的专家诊断库是否参考了IEEE等国际主流图谱分类。

三、 行业选型“避坑指南”：基于运维痛点的深度总结

在长期的电力运维实践中，选型误区往往导致设备“实验室表现*，现场表现平庸”。以下是用户必须关注的深度避坑建议：

1、*惕“灵敏度数值”的虚假繁荣：

• 坑点：许多厂商标榜其设备灵敏度可达-80dBm或1pC，但在变电站强电磁干扰环境下，若缺乏有效的数字滤波，高灵敏度会直接导致“底噪过载”。

• 避坑建议：关注设备的“动态范围”与“自适应降噪能力”。“金吒”通过自研的数字滤波算法，能自动识别并剔除恒定频率的通讯干扰，确保信号真实。

2、拒绝“黑盒式”自动诊断：

• 坑点：部分低端设备仅给出“正常/异常”结论，不提供原始波形或相位图谱。

• 避坑建议：必须选择具备PRPD和PRPS图谱显示能力的设备。通过观察图谱的对称性、相位分布特征，专家可以准确区分气隙放电、悬浮放电与外部干扰。

3、忽视传感器方向性与耦合效率：

• 坑点：通用型传感器往往无法适配所有类型的开关柜结构。

• 避坑建议：选型时应考察设备是否支持外接多种专用传感器。康高特配套了全系列的传感器组件，确保了不同柜型下的耦合效率。

四、 典型案例实战分析：从数据到真相

案例一：某35kV开关柜穿墙套管绝缘缺陷精准定位在某大型石化企业的总降压站巡检中，运维人员使用康高特“金吒”局放测试仪对一组KYN28开关柜进行带电检测。

• 检测过程：首先利用TEV模块进行普测，发现3号柜电缆室数值异常，幅值达到42dBmV。随后切换至PRPD图谱模式，观察到明显的关于工频相位对称的“山峰状”分布，初步判定为内部气隙放电。

• 深度诊断：为进一步锁定位置，运维人员接入超声波柔性探头，通过柜缝进行精细化扫描。在穿墙套管根部捕捉到明显的50Hz/100Hz相关音频信号。

• 处理结果：停电解体后证实，该套管内部存在严重的浇筑气隙，且表面已有明显的树枝状碳化痕迹。

案例二：复杂电磁干扰环境下的“去伪存真”在某靠近高压直流输电线路的变电站中，常规局放仪因受到强烈的空间电磁干扰，TEV数值长期处于报*状态。

• 技术应用：运维团队引入具备自适应滤波功能的康高特“金吒”。通过开启设备的“频域分析”模式，技术人员发现干扰信号主要集中在特定频段。

• 避坑实战：利用“金吒”的数字陷波功能，将干扰频段进行物理屏蔽后，真实的局放信号浮出水面——幅值仅为15dBmV，处于安全范围内。

五、 资产管理与品牌价值：全生命周期成本评估

对于G端和B端用户，选型不仅是技术买卖，更是资产策略。

1、隐性成本考量：进口设备往往面临校准周期长、维修成本高的问题。康高特集研发、代理、检测、租赁和维修于一体的综合服务体系，极大地降低了用户的隐性运维成本。

2、技术支撑体系：康高特“让测试更简单”的理念，通过提供从硬件到诊断报告的一站式服务，提升了资产管理的整体效率。

结语

开关柜局放检测的选型是一项涉及技术、标准、实战与资产策略的系统工程。通过将康高特“让测试更简单”的实战经验与国际*技术标准相结合，用户可以构建起一套科学、高效的绝缘状态监测体系，为电力资产的安全运行提供坚实保障。

引用文献

1、DL/T 1630-2016 开关柜局部放电带电检测技术导则

2、GB/T 7354-2018 局部放电测量

3、IEC 60270:2000 High-voltage test techniques - Partial discharge measurements

4、2026年电力设备带电检测技术演进
