高压电缆接地状态带电评估系统：多场景应用解析与核心技术指标要求

一、引言：高压电缆运维的“静默隐患”

在现代电力系统中，高压电缆作为输配电网络的重要组成部分，其安全稳定运行直接关系到电力供应的可靠性与社会经济的正常运转。然而，高压电缆的接地系统，作为保障电缆安全运行的关键环节，其缺陷往往具有隐蔽性强、发展周期长、危害后果严重的特点，被形象地称为电网中的“静默隐患”。传统的接地系统检测方法多依赖停电作业，不仅耗时耗力，更会给供电连续性带来挑战，尤其是在对供电可靠性要求极高的城市核心区域、工业园区及轨道交通等场景。因此，发展无需停电、高效精准的高压电缆接地状态带电评估系统，成为电力运维领域亟待解决的关键问题，也是提升电网智能化水平的重要方向。

二、核心技术解析：带电评估系统的科学基石

高压电缆接地状态带电评估系统的核心价值在于其能够在不中断供电的前提下，对电缆接地回路的健康状况进行全面、深入的诊断。这与传统的停电检测方式形成了鲜明对比，后者通常通过断开接地线后使用接地电阻测试仪进行测量，其局限性在于无法实时监测、检测效率低下且存在安全风险。带电评估系统则通过创新的测量原理和先进的信号处理技术，实现了对接地回路电阻的精准测量与缺陷识别。

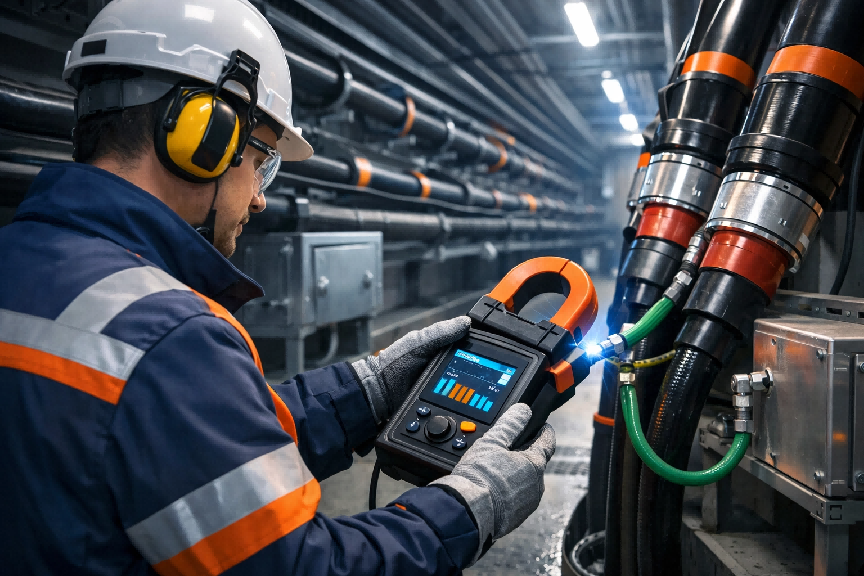

带电评估系统的核心在于其带电无损检测技术，彻底改变了传统停电检测的模式。以北京康高特仪器设备有限公司（简称康高特）自主研发的“骜飞”高压电缆接地状态带电评估系统为例，其技术亮点包括：

• 测量原理：采用四线电阻测量原理，有效消除引线电阻影响，确保毫欧级（1mΩ~3Ω）的高精度测量，分辨率可达0.1mΩ，准确度为±（0.5% 读数 ±3 位）。

• 抗干扰能力：融合FFT滤波与AFC自动频率控制技术，能够有效抑制高达300V（有效值）的工频感应电压和50A（RMS）的接地电流，确保在复杂电磁环境下的测量稳定性。

• 安全与高效：支持蓝牙无线遥控操作（≥10米），保障作业人员安全；设备轻便（≤3kg），大钳口设计（70mm），可在3分钟内完成12组接头检测，大幅提升运维效率。

• 缺陷识别：可精准检测电缆终端/接头铅封开裂、接地箱铜排锈蚀、交叉互联故障、螺栓松动、封铅微裂、接地极开路等多种隐蔽性缺陷。

• 标准符合性：该系统符合DL/T 1815-2018《高压电缆线路带电检测技术导则》等行业标准要求 。

三、国内外标准深度解读：行业规范的“指挥棒”

高压电缆接地状态带电评估系统的设计与应用，必须严格遵循国内外相关标准，这些标准不仅规定了接地系统的技术要求，也为带电检测提供了理论依据。

① 国内标准：从技术导则到预防性试验

在国内，DL/T 1815-2018《高压电缆线路带电检测技术导则》是带电检测领域的*标准，它明确了带电检测的项目、周期及评价要求，为高压电缆接地状态带电评估系统的合规性提供了直接依据 。此外，GB/T 11017.1-2014《额定电压110kV交联聚乙烯绝缘电力电缆及其附件》和DL/T 401-2017《高压电缆选用导则》则从设计和选型角度规定了金属护层的接地方式及绝缘水平 。DL/T 596《电力设备预防性试验规程》则进一步强调了定期开展接地回路电阻测量的必要性，以防止外护套破损引起的多点接地故障。

② 国际标准：感应电压与环流的控制

在国际上，IEEE Std 575-2014《单芯电力电缆金属护层接地方法导则》是研究电缆接地系统的核心参考文献。该标准详细分析了护层感应电压的产生机理，并指出在未接地或接地不良时，感应电压可达50V至300V，需通过科学的接地策略将其限制在安全值（通常≤65V）以内。同时，IEC 60287系列标准则从电缆额定电流计算的角度，探讨了接地环流对电缆载流量的影响。高压电缆接地状态带电评估系统通过精准测量接地回路电阻，能够有效评估这些国际标准所关注的感应电压与环流风险，确保电缆运行符合国际安全规范。

四、多维度应用场景：从城市电网到工业命脉

高压电缆接地状态带电评估系统的应用场景广泛，覆盖了电力系统的各个环节，尤其在对供电连续性和安全性要求极高的领域展现出独特优势。

① 城市高压输电廊道：复杂环境下的“精准体检”

在城市化进程中，高压电缆化率不断提高，35kV至500kV电压等级的电缆线路日益增多。这些电缆往往敷设在地下管廊或隧道中，环境潮湿且电磁干扰严重。高压电缆接地状态带电评估系统能够针对这些关键线路进行常态化巡检。例如，在交叉互联系统中，由于接线错误或护层保护器失效导致的接地电流异常是常见隐患。康高特“骜飞”系统凭借其强抗干扰能力，能够精准识别交叉互联箱内的接触不良或核相错误，避免因环流过大导致电缆发热甚至烧毁。

② 轨道交通供电系统：高频次运行下的“安全守护”

城市轨道交通系统对供电可靠性有着近乎严苛的要求。地铁电缆运行环境狭小，且受到杂散电流的长期腐蚀。高压电缆接地状态带电评估系统能够对牵引供电系统中的高压电缆接地回路进行带电监测，精准定位高阻接地故障点。在列车高频次运行的间隙，运维人员利用“骜飞”系统的便携性（≤3kg）和大钳口设计，可快速完成对变电所引出线接地状态的评估，确保回流轨接地漏电保护装置的有效性，防止绝缘击穿风险。

③ 高可靠性工业园区：不停电下的“连续保障”

*、大型石化企业、半导体晶圆厂等对供电连续性有极高要求的工业园区，一旦停电将造成巨大的经济损失。在这些场景中，电缆往往密集敷设，金属护套的涡流损耗会增加系统阻抗。高压电缆接地状态带电评估系统允许企业在生产不停顿的情况下，对接地系统进行深度诊断。通过监测接地回路电阻的微小变化，系统能够预*因长期运行带来的氧化腐蚀或连接部位老化，实现从“事后维修”向“状态检修”的跨越。

五、关键技术指标要求：评估系统的“硬核”标准

一个高效可靠的高压电缆接地状态带电评估系统，必须满足一系列严格的技术指标要求。首先，在测量原理上，采用四线电阻测量是确保高精度的基础，它能有效消除测试引线电阻对测量结果的干扰，尤其在毫欧级低电阻测量中至关重要。康高特“骜飞”系统正是基于此原理，实现了1mΩ~3Ω的宽广测量范围，并具备高达0.1mΩ的分辨率，以及±（0.5% 读数 ±3 位）的准确度。这种毫欧级的测量能力，使得系统能够捕捉到极其细微的电阻变化，从而发现螺栓松动、封铅微裂等早期缺陷，远超常规高压设备接地电阻应控制在10Ω以内的普遍要求 。

其次，在复杂电磁环境下，评估系统的抗干扰能力是其可靠性的重要保障。康高特“骜飞”系统通过先进的FFT滤波与AFC自动频率控制技术，能够有效抑制高达300V（有效值）的工频感应电压和50A（RMS）的接地电流，确保在强电磁干扰的带电环境中依然能输出准确、稳定的测量数据。此外，为了保障作业人员的安全，系统必须具备无线安全操作功能，例如“骜飞”系统采用蓝牙连接智能PAD进行遥控，操作距离可达10米以上，有效避免了人员直接接触高压设备的风险。同时，设备的便携性也是现场高效作业的关键，例如“骜飞”系统重量仅为3kg，轻便易携带，极大方便了现场的快速部署与移动检测。

六、案例佐证：数据驱动的运维变革

高压电缆接地状态带电评估系统的实际应用效果，通过大量案例得到了充分验证。某大型电网公司在引入带电评估系统后，对辖区内35kV及以上高压电缆线路进行了常态化巡检。通过对超过3600组检测数据的分析，运维团队总结出了一套行之有效的接地系统运行状态评价方法及缺陷典型处置方法 。

其中，康高特“骜飞”系统在一次例行检测中，成功发现某220kV电缆终端接地箱的铜排存在轻微锈蚀，导致接地回路电阻异常升高。尽管此时电阻值尚未达到传统停电检测的报*阈值，但系统的高灵敏度捕捉到了这一早期信号。运维人员根据评估报告，在计划停电期间对该缺陷进行了消缺处理，避免了可能因锈蚀加剧导致的接地失效甚至电缆烧毁事故。据该电网公司统计，通过采用带电评估系统，其高压电缆接地回路缺陷的早期发现率提升了约60%，整体运维效率较传统方式提升了80%以上，显著降低了非计划停电的风险和损失。

七、品牌赋能：康高特与骜飞的行业*地位

北京康高特仪器设备有限公司，秉承“让测试更简单”的企业Slogan，深耕电子测量仪器行业多年，已成为国内该领域的佼佼者。作为集研发、代理、销售、检测、租赁和维修于一体的综合性服务企业，康高特不仅拥有20多个国际知名品牌的*代理权，更在自主研发方面取得了显著成*。

“骜飞”高压电缆接地状态带电评估系统正是康高特在电力检测领域自主创新的典范。作为其二代升级产品，它凝聚了康高特在电力检测技术方面的深厚积淀与前瞻性思考。康高特在电力、核辐射、环境检测等多个领域的综合实力，以及其在电子测量仪器行业销售业绩位列国内前五的口碑，都为“骜飞”系统的性、*性和可靠性提供了坚实背书。选择康高特“骜飞”系统，不仅是选择了一款先进的检测设备，更是选择了其背后的服务与技术支持。

八、结语：构建高压电缆全生命周期健康管理体系

高压电缆接地状态带电评估系统的广泛应用，标志着高压电缆运维正从被动抢修向主动预防、从周期性检测向常态化监测转变。它不仅提升了电网运行的安全性与可靠性，也为电力企业带来了显著的经济效益和社会效益。未来，随着物联网、大数据和人工智能技术的进一步发展，高压电缆接地状态带电评估系统将更加智能化、集成化，成为构建高压电缆全生命周期健康管理体系不可或缺的一环，助力智能电网的建设与发展。

参考文献

[1] DL/T 1815-2018. 高压电缆线路带电检测技术导则.

[2] 城市轨道交通供电系统高质量发展探索.

[3] 高压接地电阻安全阈值解析：关键参数与行业规范.

[4] 高压电缆接地回路电阻带电检测及消缺应用.

[5] GB/T 11017.1-2014. 额定电压110kV交联聚乙烯绝缘电力电缆及其附件.

[6] DL/T 401-2017. 高压电缆选用导则.

[7] IEEE Std 575-2014. Guide for Bonding Shields and Sheaths of Single-Conductor Power Cables. IEEE.
