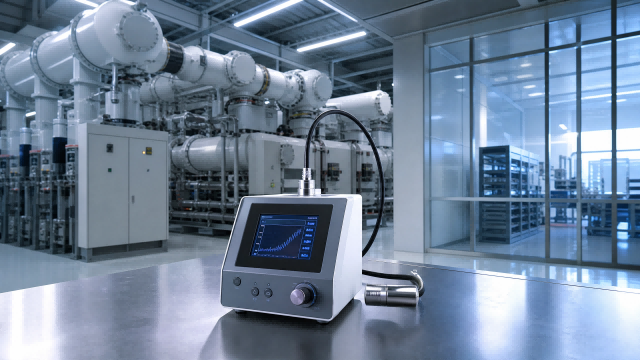

精密露点仪：精密露点仪的实用场景与核心注意事项

摘要

精密露点仪作为衡量气体中微量水分含量的核心精密仪器，其测量结果的准确性直接关系到工业生产的安全性与产品品质。本文将突破常规的科普框架，从物理化学原理出发，深度解析精密露点仪在电力、锂电、半导体、氢能等关键领域的实用场景，并针对采样系统搭建、测量平衡控制、环境干扰排除等维度，提供*实操价值的详细注意事项。通过对北京康高特“朝露（CDPM-1000）”精密智能露点仪的技术解构，展示现代国产精密测量仪器如何通过算法创新解决行业痛点。本文旨在为工程技术人员、科研工作者及设备运维人员提供一份具备学术*性与实操落地性的深度技术参考。



一、 精密露点仪的实用场景：深度工艺剖析与数据标准

精密露点仪的实用性并非通用型的，而是针对高价值、高风险、高灵敏度的特定工艺环节。以下是四个典型行业的深度解析。

1、电力行业：SF6绝缘设备的“全生命周期”监测

在高压与超高压输配电领域，六氟化硫（SF6）气体的湿度控制是设备安全运行的底线。

• 实用场景深度剖析：

• 新设备充气环节：新安装的GIS（气体绝缘开关设备）在充气前必须进行真空处理。精密露点仪用于验证充入SF6气体的初始含水量，确保其符合GB/T 12022《工业六氟化硫》标准。

• 运行检修循环：设备运行中，由于密封件老化或渗透，外界水分会缓慢侵入。精密露点仪用于定期抽检。当露点值从-40℃上升至-30℃时，设备内部的电绝缘强度将显著下降。

• 故障后诊断：发生闪络事故后，精密露点仪结合分解产物分析，可判断是否由水分诱发的酸性腐蚀导致绝缘子表面劣化。

• 控制指标与数据：根据DL/T 506标准，运行中SF6断路器的露点要求通常不高于-35℃，而GIS设备则要求不高于-40℃。康高特朝露（CDPM-1000）凭借±0.1℃的重复性，能够精准捕捉到露点值0.5℃的细微波动，为预防性维护提供数据支撑。

2、锂电池制造：电芯稳定性的“隐形防线”

锂电池生产的注液与封口工序是水分控制的“禁区”。

• 实用场景深度剖析：

• 手套箱（Glovebox）实时监测：注液工序在充满高纯氮气或氩气的手套箱内完成。精密露点仪用于实时监控手套箱内的环境。一旦露点高于-45℃，锂盐电解液中的LiPF6*会开始水解产生HF（氢氟酸），导致电池内部结构腐蚀。

• 超级干燥房（Dry Room）系统优化：大型干燥房通过转轮除湿机维持-40℃至-60℃的超低露点。精密露点仪用于评估除湿转轮的再生效率，帮助企业在保障品质的前提下降低能耗。

•技术痛点解决：在极低露点环境下，传统电容式传感器易受电解液挥发组分污染而产生不可逆的漂移。冷镜式露点仪（如朝露（CDPM-1000））采用物理冷凝法，不受化学污染影响，是锂电行业的“定海神针”。

3、半导体与电子特气：成品率的“精准刻度”

在纳米级制程中，水分是足以致命的污染物。

• 实用场景深度剖析：

• 特种气体纯化：硅烷、磷烷等高纯特气在进入反应腔前，必须确保露点在-75℃以下。精密露点仪用于纯化器的出口监测。

• 气路管路吹扫：在更换气瓶或检修管路后，需用高纯氮气进行长时间吹扫。精密露点仪可精准判定吹扫终点，避免因“水分拖尾效应”导致的制程波动。

4、氢能与天然气：防腐、防冰堵与能量计量

• 实用场景深度剖析：

• 氢燃料电池车加氢站：氢气中的微量水分会使燃料电池质子交换膜中毒。精密露点仪确保氢气符合GB/T 37244标准。

• 天然气长输管线：防止高压下形成水合物（Hydrates）导致管道堵塞。康高特朝露（CDPM-1000）的高压适应能力（支持高达2MPa的测量压力）使其在野外场站具有极高的实用性。

5、工业气体生产与纯化：质量控制的“数字指纹”

工业气体，如氮气、氧气、氩气、氢气、氦气等，广泛应用于电子、化工、疗、冶金等领域。其纯度直接影响下游产品的质量和生产效率，而微量水分是工业气体中*常见的杂质之一。

• 实用场景深度剖析：

• 空分装置（Air Separation Unit, ASU）：在空气分离过程中，为防止水分在低温下结冰堵塞设备，进入ASU的空气必须经过深度干燥。精密露点仪用于监测干燥器出口的露点，确保其达到-60℃甚至更低，以保障ASU的安全高效运行。

• 特种气体充装与分装：高纯气体在充装到钢瓶或分装到小型容器前，需进行严格的露点检测。例如，用于半导体制造的超高纯氮气，其露点要求可能达到-80℃。精密露点仪在此环节扮演着*终质量把关的角色，确保每一瓶出厂气体都符合客户的纯度要求。

• 气体管道输送：长距离输送的工业气体，特别是高压气体，其管道内壁的水分吸附与解吸是一个动态过程。精密露点仪可用于监测关键节点的气体露点，及时发现管道渗漏或干燥器失效等问题。

• 控制指标与数据：根据不同工业气体的纯度等级，露点要求从-40℃到-80℃不等。例如，电子级高纯氮气通常要求露点低于-70℃。康高特朝露（CDPM-1000）凭借其*的低露点测量能力和快速响应特性，能够满足这些严苛的检测需求，为工业气体生产商提供可靠的质量保证。

6、干燥空气系统（Compressed Air System）：能效与品质的“双重保障”

压缩空气是工业生产中广泛使用的动力源和工艺介质。然而，未经处理的压缩空气含有大量水分，可能导致气动元件腐蚀、生产设备故障、产品污染等问题。

• 实用场景深度剖析：

• 吸附式干燥机性能监测：吸附式干燥机通过吸附剂去除压缩空气中的水分，其性能直接影响压缩空气的质量。精密露点仪用于监测干燥机出口的露点，评估干燥机的运行效率和吸附剂的再生效果。当露点值高于设定阈值时，表明干燥机可能存在故障或吸附剂已失效，需要及时维护。

• 冷冻式干燥机效果评估：冷冻式干燥机通过冷却压缩空气使水分凝结析出。精密露点仪可用于验证冷冻式干燥机的露点性能，通常要求达到2℃至10℃的压力露点。

• 终端用气点质量控制：在喷涂、精密机械加工、食品包装等对压缩空气质量有严格要求的应用场合，精密露点仪可用于终端用气点的露点检测，确保压缩空气满足工艺要求，避免因水分导致的生产事故和产品缺陷。

• 控制指标与数据：工业压缩空气的露点等级通常根据ISO 8573-1标准划分。例如，Class 3要求压力露点不高于-20℃，Class 1要求压力露点不高于-70℃。康高特朝露（CDPM-1000）的便携性和高性能使其成为现场快速检测和长期监测的理想选择，帮助企业优化压缩空气系统，降低能耗，提升产品质量。

7、计量校准与科研：湿度量值传递的“基准”

精密露点仪，特别是冷镜式露点仪，因其直接测量原理和高准确度，被广泛用作湿度量值传递的标准器，在计量校准机构和科研实验室中发挥着不可替代的作用。

• 实用场景深度剖析：

• 湿度传感器校准：各类湿度传感器（如电容式、电阻式、热敏式等）在投入使用前和定期维护时，都需要进行校准。精密露点仪作为*别标准器，用于提供已知准确的露点环境，对被校准传感器进行比对和修正。

• 湿度发生器检定：分流法湿度发生器、双压法湿度发生器等用于产生稳定湿度环境的设备，其输出湿度的准确性需要通过精密露点仪进行检定和验证。

• 材料科学研究：在材料的吸湿性、透湿性、老化性能等研究中，需要*控制和监测环境湿度。精密露点仪能够提供高精度的湿度数据，为实验结果的可靠性提供保障。

• 环境科学与气候研究：在气象观测、大气环境监测等领域，精密露点仪用于测量大气中的水汽含量，为气候模型建立和环境变化研究提供基础数据。

• 控制指标与数据：根据JJF 1059《测量不确定度评定与表示》和JJF 1071《*计量校准规范》等标准，精密露点仪的测量不确定度通常要求在±0.1℃至±0.5℃之间。康高特朝露（CDPM-1000）的毫米级检测精度和长期稳定性，使其完全能够胜任高精度计量校准和科研实验的需求。

8、航空航天与国防工业：极端环境下的“可靠保障”

航空航天设备和国防工业产品在设计、制造和运行过程中，往往面临极端环境条件，对材料性能和系统可靠性提出极高要求。微量水分在这些领域可能导致灾难性后果。

• 实用场景深度剖析：

• 航空航天材料测试：复合材料、密封件等在不同湿度环境下的力学性能、疲劳寿命测试。精密露点仪用于模拟和控制测试环境的湿度，确保测试结果的准确性和可重复性。

• 航天器总装与测试：航天器内部的电子设备、光学元件等对湿度极为敏感。在总装和测试过程中，需在洁净干燥的环境下进行，精密露点仪用于监测和控制环境露点，防止水分凝结导致设备故障。

• *事装备维护：高精度*事装备，如雷达、导弹系统等，其内部电子元件和光学系统对湿度有严格要求。精密露点仪用于维护保养时的环境监测，确保装备在*佳状态下运行。

• 控制指标与数据：航空航天领域对露点控制的要求通常在-60℃以下，甚至更低。康高特朝露（CDPM-1000）的高性能制冷（*大制冷温差>95℃）和宽量程测量能力，使其能够适应这些极端环境下的测量需求，为航空航天和国防工业提供可靠的湿度监测解决方案。

9、制药与生物技术：无菌环境与产品质量的“守护者”

在制药和生物技术领域，水分控制对于维持无菌环境、确保产品稳定性及延长保质期至关重要。微量水分可能导致药品降解、微生物生长或设备腐蚀。

• 实用场景深度剖析：

• 冻干工艺（Freeze-Drying）：冻干是生物制品和某些药物（如疫苗、抗生素）常用的干燥方法。在冻干过程中，需要*控制真空腔体内的水蒸气分压，以确保冰晶升华而非融化。精密露点仪用于监测冻干机真空泵出口或冷阱的露点，以评估冻干效率和终点判断。

• 无菌灌装环境：在无菌灌装区域，通常使用高纯氮气或干燥空气作为保护气。精密露点仪用于监测这些保护气体的露点，确保其符合GMP（良好生产规范）对环境湿度的严格要求，防止产品在灌装过程中受潮或被污染。

• 药品包装与储存：某些吸湿性强的药物在包装和储存过程中需要严格控制环境湿度。精密露点仪可用于监测包装车间和储存仓库的露点，确保药品在整个生命周期内保持稳定。

• 发酵罐与生物反应器：在微生物发酵或细胞培养过程中，通入的空气或氧气必须经过严格除湿，以防止水分对培养基的稀释或对微生物代谢的影响。精密露点仪用于监测进气露点。

• 控制指标与数据：制药行业对露点的要求因工艺和产品而异，通常在-40℃至-70℃之间。例如，冻干终点判断可能需要露点达到-60℃以下。康高特朝露（CDPM-1000）的稳定性和高精度，使其成为制药和生物技术领域质量控制的理想工具。

10、食品与饮料行业：品质、口感与保质期的“关键因子”

食品和饮料的生产、包装和储存过程中，水分含量直接影响产品的品质、口感、风味以及微生物稳定性。*的露点控制有助于延长产品保质期，减少浪费。

• 实用场景深度剖析：

• 干燥食品生产：在奶粉、咖啡、谷物、香料等干燥食品的生产过程中，如喷雾干燥、流化床干燥等，需要*控制干燥介质（通常是空气或氮气）的露点，以确保产品达到目标水分含量，防止结块或变质。

• 气调包装（Modified Atmosphere Packaging, MAP）：在食品气调包装中，通过充入氮气、二氧化碳等混合气体来抑制微生物生长和氧化反应。精密露点仪用于监测这些包装气体的露点，确保其干燥度符合要求，防止包装内壁结露影响产品外观和质量。

• 啤酒与饮料生产：在啤酒发酵罐和饮料灌装线的吹扫过程中，使用干燥空气或氮气清除管道和容器中的残留水分和氧气。精密露点仪用于监测吹扫气体的露点，确保容器内部环境干燥，防止微生物污染和氧化。

• 冷库与冷链物流：在冷库和冷链运输中，环境湿度过高可能导致产品表面结霜、变质。精密露点仪可用于监测冷库环境露点，优化除湿系统运行。

• 控制指标与数据：食品行业对露点的要求通常在-20℃至-60℃之间，具体取决于产品类型和工艺。康高特朝露（CDPM-1000）的快速响应和可靠性，能够帮助食品饮料企业实现高效的湿度控制，保障产品质量和食品安全。

11、汽车制造：涂装质量与电子元件可靠性的“保障线”

在汽车制造过程中，尤其是在涂装车间和电子元件生产环节，水分控制是确保产品质量和可靠性的重要一环。

• 实用场景深度剖析：

• 汽车涂装车间：在汽车车身喷漆和烘干过程中，压缩空气被广泛用于喷枪驱动和气动工具。如果压缩空气中含有水分，可能导致漆面出现气泡、橘皮或附着力下降等缺陷。精密露点仪用于监测压缩空气系统的露点，确保涂装质量。

• 汽车电子元件生产：现代汽车包含大量精密电子元件，如ECU（电子控制单元）、传感器、车载娱乐系统等。这些元件在生产、组装和测试过程中对环境湿度有严格要求，以防止静电、腐蚀和短路。精密露点仪用于监测生产车间的干燥空气或氮气环境。

• 安全气囊充气系统：安全气囊的充气系统需要使用干燥的惰性气体。精密露点仪用于监测充气气体的露点，确保系统在紧急情况下能可靠工作。

• 控制指标与数据：汽车制造行业对露点的要求通常在-40℃至-60℃之间。康高特朝露（CDPM-1000）的稳定性和便携性，使其能够适应汽车制造现场的复杂环境，为提升产品质量和生产效率提供支持。

12、冶金工业：炉气氛控制与金属防氧化

在冶金工业中，特别是热处理、烧结和保护气氛炉等工艺中，炉内气氛的露点控制对于防止金属氧化、脱碳或确保产品性能至关重要。

• 实用场景深度剖析：

• 保护气氛炉：在光亮退火、渗碳、氮化等热处理过程中，炉内通常充入氮气、氢气或混合气体作为保护气氛。这些气体必须经过严格除湿，以防止金属在高温下氧化。精密露点仪用于监测保护气氛的露点，确保炉内气氛的还原性或中性。

• 烧结炉：在粉末冶金和陶瓷烧结过程中，气氛的露点控制直接影响烧结产品的密度、强度和表面质量。精密露点仪用于监测烧结炉的进气和出气露点。

• 金属粉末生产与储存：活性金属粉末（如钛粉、铝粉）在生产和储存过程中对水分非常敏感，易发生氧化甚至自燃。精密露点仪用于监测惰性气体保护环境的露点。

• 控制指标与数据：冶金行业对露点的要求通常在-40℃至-70℃之间，具体取决于金属种类和工艺。康高特朝露（CDPM-1000）的坚固耐用和高精度，使其能够适应冶金工业的恶劣环境，为产品质量控制提供可靠保障。



二、 采样系统工程设计：精密露点测量的“隐形基石”

精密露点仪的测量准确性，50%取决于仪器本身，另外50%则取决于采样系统的设计与实施。一个不合理的采样系统，即使搭配**的露点仪，也无法获得真实可靠的数据。本章将深入探讨采样系统的工程设计原则、关键组件选择与安装细节，旨在帮助读者构建一个“零误差”的采样链路。

1、采样管路材质的科学选择与预处理

采样管路是样气从被测点输送到露点仪的通道，其材质对微量水分的吸附与解吸行为具有决定性影响。

• 材质特性与选择：

• 聚四氟乙烯（PTFE/Teflon）：在-40℃以上露点测量中表现良好，具有优异的化学惰性和较低的吸湿性。但其渗透性相对较高，不适用于长期超低露点（<-60℃）测量。

• 不锈钢（SS316L）：是超低露点测量的*材质。SS316L具有极低的吸湿性和渗透性，且耐腐蚀性强。但其表面粗糙度会影响水分吸附，因此内壁电抛光处理至关重要。电抛光能使内壁形成镜面，极大减少水分子附着点，加速解吸。

• 铜管、铝管：仅适用于露点要求不高的场合（如>0℃），且易氧化，不推荐用于精密露点测量。

• 严禁使用橡胶管、PVC管、尼龙管：这些材质的吸湿性和渗透性极高，会严重污染样气，导致测量结果严重偏高，甚至无法达到稳定。

• 管路预处理：

• 清洁：新安装的管路必须使用高纯溶剂（如异丙醇）进行清洗，去除油污和颗粒物。

• 吹扫与干燥：清洗后，需用高纯干燥气体（露点低于目标测量值10℃以上）进行长时间吹扫，直至管路出口露点稳定。对于SS316L电抛光管，吹扫时间通常需要数小时甚至更长。

2、采样管路长度与直径的优化设计

管路长度和直径直接影响样气在管路中的停留时间、压降和水分吸附/解吸的动态平衡。

• 长度原则：尽可能短。管路越长，表面积越大，水分吸附量越大，达到平衡所需时间越长，且压降越大。

• 直径原则：在保证足够流量的前提下，尽可能小。小直径管路可以减少死体积，加快气体置换速度。常用的采样管内径为1/8英寸或1/4英寸。

• 滞后效应（Lag Effect）：当被测气体露点发生变化时，管路内壁吸附的水分需要时间才能达到新的平衡，导致露点仪读数滞后。康高特朝露（CDPM-1000）的QCA技术虽然能加速仪器本身的响应，但无法完全消除管路带来的滞后。因此，优化管路设计是根本。

3、过滤器与减压阀的合理配置

• 过滤器（Filter）：

• 位置：应安装在采样点尽可能靠近被测气源的位置，以保护采样管路和露点仪免受颗粒物污染。

• 滤芯材质与精度：应选择不吸湿、不脱落纤维的材质（如烧结不锈钢或PTFE），过滤精度应高于露点仪对颗粒物的耐受度（通常为0.1微米）。

• 更换周期：定期检查和更换滤芯，避免滤芯饱和后成为新的污染源。

• 减压阀（Pressure Regulator）：

• 必要性：当被测气体压力高于露点仪允许的进气压力时，必须使用减压阀。减压阀应选择不锈钢材质，且内部结构应设计为低死体积，避免水分积聚。

• 位置：通常安装在过滤器之后，露点仪之前。减压过程会导致气体温度下降，可能引发水分凝结，因此减压阀应尽量靠近露点仪，并保持与环境温度一致。

4、流量控制与旁路设计

• 流量计（Flow Meter）：

• 必要性：*控制样气流量是确保测量稳定性和重复性的关键。流量计应安装在露点仪出口，避免对样气压力造成影响。

• 类型：浮子流量计或质量流量计均可，但需确保其材质不吸湿。

• 旁路（Bypass）设计：

• 目的：在不测量时，让样气持续流过采样管路，保持管路内壁的干燥状态，减少下次测量时的吹扫时间。

• 实现方式：通过三通阀将样气分为两路，一路进入露点仪，另一路通过旁路直接排放。旁路流量应远大于进入露点仪的流量，以确保采样管路始终处于新鲜样气冲刷状态。

5、伴热与保温：避免冷凝

• 必要性：当环境温度低于样气露点时，样气在输送过程中可能会发生冷凝，导致测量结果失真。尤其是在高露点（如>0℃）测量时，伴热是必须的。

• 伴热方式：可采用电伴热带对采样管路进行加热，使管路温度始终高于样气露点。但需注意，伴热温度不宜过高，以免改变样气组分或加速水分解吸。

• 保温：对于超低露点测量，环境温度的波动会影响管路内壁的吸附/解吸平衡。对采样管路进行保温处理，可以减少环境温度对测量结果的影响。

6、密封性检查：杜绝外部水分侵入

• 重要性：采样系统中的任何微小泄漏都会导致外部环境中的水分侵入，严重影响低露点测量的准确性。对于-60℃以下的露点测量，即使是肉眼不可见的微小泄漏也可能导致测量结果偏高10℃以上。

• 检查方法：

• 压力衰减法：对采样系统进行加压，然后关闭所有阀门，观察压力表读数是否下降。但此方法对微小泄漏不敏感。

• 氦质谱检漏法：是检测微小泄漏*有效的方法，尤其适用于超低露点测量系统。通过向系统外部喷洒氦气，并用氦质谱仪检测系统内部是否有氦气信号，从而判断泄漏点。



三、 精密露点仪的测量原理与技术演进：从物理到智能

理解精密露点仪的测量原理，是正确使用和维护的基础。本章将深入探讨冷镜式露点仪的物理化学基础，并分析现代技术如何在此基础上实现智能化飞跃。

1、冷镜式露点仪的物理化学基础

冷镜式露点仪的核心原理是基于热力学第一定律和饱和水蒸气压理论。

• 饱和水蒸气压：在给定温度下，空气中水蒸气含量达到饱和时的分压。当气体温度降低，其饱和水蒸气压也随之降低。当气体被冷却到某一温度时，其所含水蒸气的分压达到该温度下的饱和水蒸气压，此时水蒸气开始凝结成液态水（露）或固态冰（霜），这个温度即为露点（或霜点）。

• Kelvin效应与Raoult定律：在微观层面，水分子在镜面上的凝结与蒸发是一个动态平衡过程。Kelvin效应描述了弯曲液面（如微小露滴）的饱和蒸气压高于平面，这意味着在露点附近，微小露滴的形成需要更低的温度。Raoult定律则描述了溶液中溶质对溶剂蒸气压的降低作用，这在样气中含有其他可凝结组分时需要考虑。

• 光电检测系统：通过光源（通常是LED）照射镜面，光敏电阻或光电二极管接收反射光。当镜面结露时，反射光会发生散射，导致接收到的光强度下降。光电检测系统通过反馈控制，*调节TEC制冷功率，使镜面处于结露与蒸发的动态平衡点，从而锁定露点温度。

2、现代冷镜式露点仪的技术演进

传统的冷镜式露点仪虽然准确，但在响应速度和自动化程度上存在局限。现代技术通过以下创新，显著提升了其性能：

• 多级珀尔帖（TEC）制冷：通过多级TEC模块串联，可以实现更大的制冷温差，使仪器能够测量更低的露点（如-80℃甚至-100℃）。康高特朝露（CDPM-1000）的*大制冷温差>95℃，是其能够捕捉极低露点的关键。

• 结露加速器（QCA）技术：如前所述，康高特独有的QCA技术通过智能算法优化制冷过程，主动诱导结露，解决了低露点下响应慢的问题，将测量平衡时间大幅缩短。

• 模糊控制与PID算法：将模糊控制理论与PID（比例-积分-微分）算法相结合，实现对TEC制冷功率的更*控制，使镜面温度能够快速稳定在露点，并减少过冲和振荡。

• 智能镜面检查与清洁：通过光电信号分析，仪器可以自动判断镜面是否被污染，并提示用户进行清洁。部分高端仪器甚至具备自动清洁功能。

• 多参数集成与数据处理：现代精密露点仪通常集成了温度、压力传感器，能够实时测量环境温度和样气压力，并自动进行露点、霜点、ppmv、ppmw等多种湿度单位的换算和显示。内置的数据存储、查询、打印及自动上传功能，极大地方便了用户的数据管理和分析。

3、露点测量中的关键物理化学现象与校准方法

要达到真正的“精密”，不仅要理解仪器本身，更要洞察测量过程中可能影响准确度的微观物理化学现象，并掌握科学的校准方法。

① Kelvin效应与微观结露：

• 深度解析：Kelvin效应指出，弯曲液面（如镜面上形成的微小露滴）的饱和蒸气压高于平面。这意味着，在水蒸气分压恒定的情况下，水分子在微小曲率的液滴表面达到饱和所需的温度会略低于在平坦表面。对于精密露点仪而言，这意味着在极低露点下，初始微小露滴的形成可能需要镜面温度略低于理论露点，这会引入微小的测量偏差。现代精密露点仪通过高灵敏度的光电检测系统和智能算法，能够捕捉到*微小的结露信号，并进行补偿。

• 实践意义：Kelvin效应的存在，使得在极低露点下，仪器的响应速度和灵敏度变得尤为重要。康高特朝露（CDPM-1000）的QCA技术正是通过优化结露过程，有效克服了这一效应带来的挑战，确保了快速且准确的低露点测量。

② Raoult定律与混合气体效应：

• 深度解析：Raoult定律描述了在理想溶液中，溶剂的蒸气压与溶液中溶剂的摩尔分数成正比。在实际气体中，如果样气中含有其他可凝结组分（如碳氢化合物、醇类等），它们可能会与水蒸气一同在冷镜面上凝结，形成混合液滴或固体。这会导致测量到的“露点”并非纯粹的水露点，而是混合物的凝结点，从而引入测量误差。

• 实践意义：在石油化工、天然气等行业，样气组分复杂，Raoult定律的影响尤为显著。因此，在这些场景下，除了露点仪本身，样气的预处理（如去除重烃）和对样气组分的了解至关重要。康高特朝露（CDPM-1000）的多气体测量兼容性，使其在处理复杂样气时具有更强的适应性，但用户仍需关注样气组分对测量结果的潜在影响。

③ 吸附与解吸动力学：

• 深度解析：水分子在固体表面（如采样管路内壁、露点仪腔体）的吸附和解吸是一个动态过程，其速率受温度、压力、表面积和表面活性等因素影响。在低露点环境下，吸附的水分子数量虽少，但其对测量平衡时间的影响却非常大。当露点突然下降时，管路内壁吸附的水分子会缓慢解吸，导致露点仪读数出现“拖尾”现象，长时间无法达到真实值。

• 实践意义：这是采样系统设计中*重要的考量之一。选择电抛光不锈钢管、尽可能缩短管路、保持管路清洁干燥，以及康高特朝露（CDPM-1000）的QCA技术加速仪器响应，都是为了*大限度地减少吸附/解吸效应带来的测量滞后。

④ 精密露点仪的校准方法：

• 分流法湿度发生器：这是一种常用的产生稳定湿度环境的方法，通过*控制干气和湿气的混合比例来获得不同露点。精密露点仪可在此环境下进行校准。

• 双压法湿度发生器：通过*控制饱和器和测试腔的压力，利用饱和水蒸气压与压力的关系来产生已知露点。这种方法通常用于更高精度的校准。

• 传递标准法：使用一台经过*别校准的精密露点仪作为传递标准，与待校准露点仪进行比对。这是现场校准或快速验证的常用方法。

• 康高特的校准服务：作为一家的仪器设备公司，康高特提供符合*计量标准的校准服务，确保其产品及用户设备的量值溯源性，这是其企业优势的重要体现。

4、压力露点与常压露点：概念辨析与换算

在工业应用中，常常会遇到“压力露点”和“常压露点”两个概念，理解它们的区别和换算关系至关重要。

• 压力露点（Pressure Dew Point, PDP）：指在实际工作压力下，气体冷却到水蒸气开始凝结的温度。这是直接从露点仪上读取的数值，反映了当前压力条件下气体中水分的饱和状态。

• 常压露点（Atmospheric Dew Point, ADP）：指将气体减压至标准大气压（101.325 kPa）后，其冷却到水蒸气开始凝结的温度。常压露点通常用于比较不同压力下气体中水分的*含量，因为它消除了压力的影响。

• 换算关系：根据理想气体定律和道尔顿分压定律，压力露点和常压露点之间存在明确的换算关系。当气体压力降低时，水蒸气的分压也随之降低，因此常压露点总是低于或等于压力露点。换算公式通常涉及气体的总压和水蒸气的分压。

• 实用意义：在压缩空气系统、高压气体储运等场景，露点仪通常测量的是压力露点。但为了与行业标准（如ISO 8573-1）进行比较或评估气体干燥程度，往往需要将其换算为常压露点。康高特朝露（CDPM-1000）内置了压力传感器，能够自动进行压力补偿和露点换算，直接显示常压露点，极大地方便了用户。

5、露点与ppmv/ppmw：湿度单位的理解与应用

除了露点温度，ppmv（体积比百万分之一）和ppmw（质量比百万分之一）也是常用的湿度单位，尤其在微量水分测量中。

• ppmv（parts per million by volume）：表示气体中水蒸气的体积浓度，即每百万体积单位气体中水蒸气的体积单位数。它与露点温度之间存在明确的物理关系，可以通过公式相互换算。

• ppmw（parts per million by weight）：表示气体中水蒸气的质量浓度，即每百万质量单位气体中水蒸气的质量单位数。ppmw的换算除了露点温度，还需要考虑气体的分子量。

• 应用场景：

• 露点温度：*直观的湿度表示方式，直接反映了气体冷却到何种温度会结露，常用于评估设备结露风险。

• ppmv：常用于气体纯度分析，如半导体行业对特种气体纯度的要求。

• ppmw：常用于质量平衡计算，如干燥剂的吸湿量评估，或在某些特定行业标准中作为水分含量的指标。

• 康高特朝露（CDPM-1000）的集成功能：该仪器能够同时显示露点、温度、压力，并自动计算和显示ppmv、ppmw等多种湿度单位，满足不同行业用户的多样化需求，提升了测量的便捷性和实用性。

6、露点测量中的非理想气体效应与修正

在实际工业应用中，许多气体并非理想气体，其行为偏离理想气体定律。这种非理想性对露点测量，尤其是高压下的露点测量，会产生不可忽视的影响。

• 非理想气体行为：在高压下，气体分子间的相互作用力增强，分子体积不再可以忽略不计，导致实际气体的压缩因子（Z）偏离1。这会影响水蒸气的分压与总压之间的关系，进而影响露点与水分含量之间的换算。

• 修正方法：

• 压缩因子修正：通过引入压缩因子Z对理想气体方程进行修正，可以更准确地计算水蒸气分压。压缩因子Z通常通过状态方程（如范德华方程、Peng-Robinson方程）或实验数据获得。

• 经验公式与图表：对于常见的工业气体（如天然气、氢气），行业内通常有经验公式或图表（如瓦尔登图）用于在高压下进行露点修正。

• 实用意义：在天然气输送、氢能储存等高压应用中，如果忽略非理想气体效应，可能导致露点测量结果出现显著偏差。康高特朝露（CDPM-1000）在设计时充分考虑了这些因素，其内置的算法能够对常见工业气体进行非理想气体修正，确保在高压环境下的测量准确性。

7、露点测量中的动态响应与滞后效应的量化分析

精密露点仪的动态响应特性是评估其在实际工业过程中表现的关键指标。滞后效应（Hysteresis）和响应时间（Response Time）是衡量动态响应的两个重要参数。

• 响应时间：指露点仪从一个稳定露点值变化到另一个稳定露点值所需的时间。通常定义为达到*终读数90%所需的时间（T90）。

• 影响因素：仪器的制冷速度、光电检测系统的灵敏度、控制算法的优化程度以及采样系统的设计（管路长度、材质、流量）都会影响响应时间。

• 康高特QCA技术：康高特朝露（CDPM-1000）的QCA结露加速器技术，正是针对低露点测量中水分子吸附/解吸动力学缓慢的特点，通过智能控制策略，显著缩短了仪器的响应时间，尤其是在从高露点到低露点的变化过程中，表现出*的快速稳定能力。

• 滞后效应：指露点仪在经历一个完整的湿度变化循环（如从干燥到潮湿再到干燥）后，在同一湿度点上，上升曲线和下降曲线不重合的现象。滞后效应通常由传感器材料的吸湿/解吸特性、机械结构变形或控制算法的缺陷引起。

• 冷镜式优势：相较于聚合物电容式传感器，冷镜式露点仪由于其物理测量原理，理论上具有极低的滞后效应。镜面材料（通常为镀金或镀铑）的惰性，使其对水分的吸附/解吸行为可逆且可控。

• 康高特朝露（CDPM-1000）的优化：通过选用高品质的镜面材料和优化光电检测系统，康高特朝露（CDPM-1000）进一步降低了滞后效应，确保了测量结果的可靠性和一致性。

• 量化分析：在实验室条件下，可以通过阶跃响应实验来量化露点仪的响应时间和滞后效应。例如，将露点仪从一个已知露点环境快速切换到另一个已知露点环境，记录其读数变化曲线，从而计算T90和滞后量。



四、 精密露点仪的故障诊断与维护策略：延长设备寿命，保障测量精度

即使是**的精密露点仪，也需要正确的维护和及时的故障诊断。本章将提供一套系统的故障诊断流程和维护策略，帮助用户延长设备寿命，确保长期测量精度。

1、常见故障现象与诊断

• 现象一：露点读数持续偏高或不稳定

• 可能原因：采样管路泄漏、采样管路污染（吸湿性材质、油污、颗粒物）、过滤器堵塞、样气流量过低、镜面污染、环境温度过高导致制冷不足。

• 诊断步骤：

① 检查采样管路连接是否紧密，进行氦质谱检漏。

② 检查采样管路材质是否正确，是否经过充分吹扫干燥。

③ 检查过滤器是否堵塞或失效，必要时更换。

④ 检查样气流量是否在推荐范围内。

⑤ 检查镜面是否污染，进行清洁。

⑥ 检查环境温度是否超出仪器工作范围。

• 现象二：无法达到目标低露点

• 可能原因：制冷系统故障（TEC模块损坏、散热不良）、样气流量过大、环境温度过高、镜面严重污染。

• 诊断步骤：

① 检查TEC模块散热风扇是否正常工作，散热片是否清洁。

② 降低样气流量，观察是否能达到目标露点。

③ 将仪器放置在较低环境温度下测试。

④ 彻底清洁镜面。

⑤ 若以上步骤无效，可能需要联系康高特维修人员检查制冷系统。

• 现象三：响应速度慢，长时间无法稳定

• 可能原因：采样管路过长或材质不当、样气流量过低、镜面轻微污染、仪器内部算法参数漂移。

• 诊断步骤：

① 优化采样管路设计，缩短长度，更换吸湿性低的材质。

② 适当增加样气流量。

③ 清洁镜面。

④ 若康高特朝露（CDPM-1000）出现此问题，可尝试恢复出厂设置或联系技术支持进行算法校准。

2、预防性维护策略

• 定期镜面清洁：根据样气清洁度，制定定期清洁计划。对于洁净气体，可每季度清洁一次；对于工业气体，可能需要每周甚至每天清洁。

• 采样系统检查：每月检查采样管路、过滤器、减压阀等组件，确保无泄漏、无堵塞、无污染。

• 校准与溯源：每年至少一次将仪器送至具备资质的计量机构进行校准，确保其测量结果的准确性和可溯源性。康高特提供的校准服务，确保其产品符合*计量标准。

• 软件更新：定期检查制造商官网，获取*新的固件和软件更新，以优化仪器性能和修复潜在问题。

• 备件管理：准备常用易损件，如滤芯、密封圈等，以备不时之需。

3、测量不确定度分析与控制

在精密测量领域，任何测量结果都伴随着不确定度。理解并控制精密露点仪的测量不确定度，是确保数据可靠性的关键。

• 不确定度来源：

• 仪器自身误差：包括传感器精度、重复性、线性度、稳定性等。例如，康高特朝露（CDPM-1000）的重复性为±0.1℃，这是其仪器自身带来的不确定度分量。

• 校准引入的不确定度：标准器的不确定度、校准过程中的环境条件波动、校准方法的不完善等。

• 环境条件影响：环境温度、压力、振动、电磁干扰等对仪器性能的影响。

• 采样系统引入的不确定度：采样管路的吸附/解吸效应、泄漏、流量波动、过滤器压降等。

• 操作人员引入的不确定度：读数误差、操作不规范等。

• 不确定度评定：根据JJF 1059《测量不确定度评定与表示》规范，应采用A类评定（统计方法）和B类评定（非统计方法）相结合的方式，对所有可能的不确定度分量进行量化，并合成得到扩展不确定度。对于精密露点仪，通常要求扩展不确定度在±0.5℃以内。

• 控制策略：

• 选择高精度仪器：如康高特朝露（CDPM-1000），其设计之初*考虑了*大限度降低自身误差。

• 优化采样系统：严格按照本指南第二章的建议进行设计、安装和维护。

• 稳定测量环境：在符合仪器工作条件的环境下进行测量，避免剧烈波动。

• 定期校准：通过溯源至*标准的校准，修正仪器的系统误差，并量化校准引入的不确定度。

• 规范操作：培训操作人员，确保其熟练掌握仪器的使用方法和注意事项。

4、故障案例分析与解决方案

理论知识结合实际案例，能更有效地提升读者的实用技能。以下列举几个典型故障案例及其解决方案。

• 案例一：锂电池干燥间露点读数异常升高

• 背景：某锂电池生产企业干燥间，露点仪（康高特朝露（CDPM-1000））读数从-50℃突然升高至-30℃，且波动较大，严重影响生产。

• 诊断过程：

1.初步排查：检查干燥间门窗是否关闭严密，除湿机是否正常运行。确认无明显外部环境变化。

2.采样系统检查：对采样管路进行泄漏测试，发现一处PTFE管路接头松动。同时，检查过滤器，发现滤芯已饱和。

3.仪器自检：使用康高特朝露（CDPM-1000）的自检功能，确认仪器内部制冷和光电系统正常。

4.清洁镜面：清洁仪器镜面，发现有少量白色粉末附着（可能为电解液挥发物）。

• 解决方案：

1.重新紧固松动接头，更换PTFE管路为电抛光SS316L管路，并缩短管路长度。

2.更换过滤器滤芯。

3.彻底清洁露点仪镜面。

4.重新吹扫采样系统，待露点稳定后恢复生产。

• 经验总结：锂电池生产环境对水分极其敏感，采样系统的微小泄漏和污染都可能导致严重后果。定期检查采样系统和清洁镜面至关重要。

• 案例二：SF6气体露点测量响应缓慢

• 背景：电力巡检人员使用便携式露点仪（非康高特朝露（CDPM-1000），为某进口品牌）测量SF6断路器露点，发现从-20℃下降到-40℃需要30分钟以上，严重影响工作效率。

• 诊断过程：

1.初步排查：确认SF6气体源稳定，无明显泄漏。

2.采样系统检查：采样管路为普通聚氨酯管，长度约5米。流量计显示流量正常。

3.仪器自检：仪器本身无故障提示。

• 解决方案：

1.将采样管路更换为电抛光SS316L管，长度缩短至1米以内。

2.在采样管路中增加旁路设计，确保测量前管路充分吹扫。

3.建议采购具备QCA结露加速器技术的康高特朝露（CDPM-1000），以从根本上解决低露点响应慢的问题。

• 经验总结：采样管路的材质和长度是影响低露点响应速度的关键因素。对于需要快速响应的现场巡检，仪器的QCA技术能显著提升效率。

• 案例三：天然气管道露点测量值波动大

• 背景：某天然气输送站在线露点仪读数波动剧烈，无法获得稳定数据。

• 诊断过程：

1.初步排查：检查天然气压力和流量是否稳定。确认无明显波动。

2.采样系统检查：发现采样点位于管道弯头处，且无过滤器。样气中含有少量液态烃和颗粒物。

3.环境检查：露点仪安装在室外，无伴热保温措施，环境温度低于样气露点。

• 解决方案：

1.重新设计采样点，选择在直管段，并安装高效过滤器和聚结式过滤器，去除液态烃和颗粒物。

2.对采样管路进行电伴热和保温处理，确保管路温度高于样气露点。

3.检查露点仪是否具备非理想气体修正功能，并确保参数设置正确。

• 经验总结：复杂样气（如天然气）的露点测量，采样系统的预处理和环境控制至关重要。非理想气体效应也需考虑。



五、 康高特朝露（CDPM-1000）：国产精密露点仪的创新典范

北京康高特仪器设备有限公司作为国内电子测量仪器领域的佼佼者，其自主研发的朝露（CDPM-1000）精密智能露点仪，不仅在技术上实现了突破，更在实用性、可靠性和成本效益方面为用户带来了显著价值。

1、产品优势深度解析

• 核心技术优势：

• QCA结露加速器：这是朝露（CDPM-1000）*显著的创新之一。在极低露点测量中，QCA技术通过智能算法主动控制TEC制冷，显著缩短了测量平衡时间，将传统冷镜式露点仪在-50℃露点下的响应时间从数十分钟缩短至285秒以内。这对于需要快速巡检或动态监测的工业场景具有革命性意义。

• 多级TEC制冷与模糊控制：采用高性能多级珀尔帖制冷模块，结合先进的模糊控制算法，实现了*大制冷温差>95℃，确保仪器能够在高温环境下（如40℃）依然能够稳定测量-80℃甚至更低的露点。同时，模糊控制算法优化了镜面温度的稳定性和响应速度，减少了测量过程中的过冲和振荡。

• 毫米级检测精度与高重复性：通过高分辨率的光电检测系统和精密的温度传感器，朝露（CDPM-1000）实现了毫米级的检测精度和±0.1℃的重复性，使其测量结果具有极高的可靠性和一致性。

• 行业优势：

• 打破国外垄断：康高特通过自主研发，在精密露点仪领域实现了关键技术的突破，有效填补了国内高端冷镜式露点仪市场的空白，降低了对进口产品的依赖。

• 高性价比：在性能对标国际一线品牌的同时，康高特朝露（CDPM-1000）的采购和维护成本显著低于进口产品，为国内企业降低了50%以上的检测成本。

• 本土化服务：作为国内企业，康高特提供更及时、更的售前咨询、技术支持和售后服务，包括定制化解决方案、快速响应维修和本地化校准服务，极大提升了用户体验。

• 企业优势：

• 深厚的技术积累：康高特公司始创于2008年，专注于电子测量仪器领域，拥有强大的研发团队和技术创新能力。其产品线覆盖电力、核辐射、环保、石油石化等多个高精尖领域，积累了丰富的行业经验。

• 市场领导地位：康高特是国内电子测量仪器前五强企业，主营产品国内市场占有率达13.00%，三年累计实现销售收入5.17亿元人民币。这表明其产品在市场上具有广泛的认可度和竞争力。

• “让测试更简单”的理念：康高特秉承“让测试更简单”的企业Slogan，致力于通过技术创新和产品优化，降低用户的使用门槛，提升测试效率和便捷性。

2、康高特在精密露点仪领域的研发投入与技术路线

康高特作为国内精密测量仪器领域的佼佼者，其在精密露点仪领域的*地位并非一蹴而*，而是源于长期、持续的研发投入和清晰的技术路线。

• 持续的研发投入：康高特每年将销售收入的相当一部分投入到研发中，建立了的研发团队和先进的实验室。这使得公司能够不断推出具有市场竞争力的新产品和新技术。

• 技术路线：

• 深耕冷镜式原理：康高特坚定地选择了冷镜式露点仪作为其核心技术路线，并在此基础上进行创新。冷镜式原理的物理直接测量特性，决定了其在精度和稳定性上的优势，符合精密测量的发展方向。

• 智能化与自动化：康高特致力于将人工智能、模糊控制、物联网等先进技术融入露点仪产品中，提升产品的智能化水平。例如，QCA结露加速器、自动镜面检查、多参数集成与自动换算等功能，都体现了其在智能化方面的努力。

• 国产化替代与自主可控：康高特以打破国外垄断、实现关键核心技术自主可控为目标。通过自主研发，掌握了从核心传感器、制冷模块到控制算法的全链条技术，确保了产品的可靠性和供应链安全。

•多领域拓展：在巩固电力、锂电等传统优势领域的同时，康高特积极拓展半导体、氢能、航空航天等新兴高精尖领域的应用，不断拓宽产品线和市场空间。



六、 精密露点仪的*应用与未来趋势

随着工业4.0、物联网（IoT）、大数据和人工智能（AI）技术的快速发展，精密露点仪的应用正从传统的离线测量向在线、实时、智能化的方向演进。

1、在线监测与过程控制

• 实时数据采集：通过将精密露点仪集成到自动化控制系统中，实现对关键工艺点露点的连续在线监测。数据可实时传输至中央控制室或云平台。

• 闭环控制：基于在线露点数据，结合PID或其他*控制算法，实现对干燥机、纯化器等设备的自动调节，将露点值*控制在目标范围内，从而优化工艺过程，提高产品质量和生产效率。

• 预测性维护：通过对长期露点数据的趋势分析，结合机器学习模型，预测设备（如干燥机、压缩机）的故障风险，提前进行维护，避免计划外停机。例如，露点值的缓慢上升可能预示着干燥剂的失效或吸附塔的穿透。

2、物联网与大数据应用

• 设备互联互通：将精密露点仪接入工业物联网平台，实现与其他传感器、执行器和控制系统的互联互通，构建全面的环境监测网络。

• 大数据分析：收集海量的露点数据、环境参数、设备运行状态等信息，利用大数据分析技术，挖掘数据背后的规律，优化工艺参数，提升生产效率。

• 远程管理与诊断：通过云平台，用户可以远程查看所有露点仪的运行状态、历史数据和报警信息，并进行远程诊断和参数配置，极大提高了管理效率。

3、人工智能与机器学习在露点测量中的应用

• 智能校准与漂移补偿：利用机器学习算法分析仪器的历史校准数据和环境变化，建立漂移模型，实现对传感器漂移的智能补偿，延长校准周期。

• 异常检测与故障预警：通过AI模型学习正常露点数据的模式，自动识别异常数据点或趋势，并发出早期故障预警，减少误报和漏报。

• 优化控制策略：AI算法可以根据实时露点数据和生产目标，动态调整干燥设备的运行参数，实现更精细化的过程控制和能耗优化。

• 虚拟传感器：在某些难以直接安装露点仪的极端环境下，可以利用其他易于测量的参数（如温度、压力、流量）结合AI模型，构建虚拟露点传感器，实现间接的露点预测。

4、新型传感器技术与微型化

• MEMS露点传感器：微机电系统（MEMS）技术的发展，使得露点传感器可以实现微型化、低功耗和批量生产，有望降低成本，拓宽应用领域。

• 光纤露点传感器：利用光纤的传感特性，开发出抗电磁干扰、耐腐蚀、可远距离传输的露点传感器，适用于特殊工业环境。

• 多功能集成传感器：将露点、温度、压力等多种测量功能集成到单个传感器中，简化系统设计，提高集成度。

5、康高特在未来趋势中的角色

作为国内精密测量仪器领域的创新者，康高特将继续在以下方面发挥关键作用：

• 持续研发投入：加大对物联网、大数据、AI等前沿技术的研发投入，将这些技术与精密露点仪深度融合，推出更智能化的产品。

• 开放合作生态：与工业自动化、云计算、AI算法等领域的合作伙伴建立开放合作生态，共同推动精密露点测量技术的创新与应用。

• 行业标准*：积极参与国际国内相关标准的制定，推动智能露点测量技术的标准化和规范化。

• 人才培养：加强与高校和科研机构的合作，培养更多具备跨学科知识的复合型人才，为精密测量行业的未来发展提供人才保障。



七、 结论与展望

精密露点仪作为工业微量水分监测的“基石”，其在电力、锂电、半导体、工业气体、氢能、航空航天等领域的实用价值不言而喻。从底层物理原理到复杂的采样系统工程设计，再到仪器的日常维护与故障诊断，每一个环节都对*终测量结果的准确性产生深远影响。只有全面理解并严格遵循这些要求，才能真正发挥精密露点仪的“精密”价值。

以北京康高特朝露（CDPM-1000）精密智能露点仪为代表的国产创新力量，正通过QCA结露加速器、多级TEC制冷、模糊控制等前沿技术，不断提升精密露点仪的性能边界，打破国外技术壁垒，为中国工业的转型升级提供坚实的测量保障。康高特“让测试更简单”的企业理念，通过技术创新和本土化服务，不仅降低了用户的检测成本，更提升了工业生产的效率和可靠性。未来，随着工业4.0和智能制造的深入发展，精密露点仪将进一步与物联网、大数据、人工智能等技术深度融合，实现更智能、更高效、更精准的湿度监测与控制，为各行业的可持续发展贡献力量。
