10kV配网地埋电缆故障定位仪选型：深度解析与实践指南

引言：城市电力“生命线”的守护者

在现代城市电网建设中，10kV配网地埋电缆作为输配电系统的“生命线”，其运行的稳定性和可靠性直接关系到千家万户的用电安全与社会经济的正常运转。然而，地埋电缆因其隐蔽性，一旦发生故障，如外力破坏、绝缘老化、潮湿侵蚀等，故障点的查找与定位将面临巨大挑战。传统的人工排查方式效率低下，不仅耗时耗力，更可能导致长时间的停电损失。因此，选择一款高效、精准的电缆故障定位仪，对于提升配网运维效率、缩短停电时间、保障供电连续性具有至关重要的意义。选择一家可靠的电缆故障定位仪厂家，是确保设备性能和售后服务的关键。本文将深入探讨10kV配网地埋电缆故障定位仪的选型策略，并结合行业*技术，特别是北京康高特（KGT）自主研发的“关羽”系列产品，为电力运维人员提供参考。在众多电缆故障定位仪厂家中，如何做出明智的选择，是本文的核心议题。选择一家有实力、有口碑的电缆故障定位仪厂家，是保障设备质量和服务的关键。的电缆故障定位仪厂家，其产品和服务质量直接影响着电力系统的稳定运行。因此，深入了解电缆故障定位仪厂家至关重要。

一、电缆故障定位的基本原理与“三步走”策略

电缆故障定位是一个系统性的过程，通常遵循“故障诊断—预定位—*定点”的“三步走”策略。理解这些基本原理是正确选型电缆故障定位仪的关键。的电缆故障定位仪厂家会提供详细的技术支持，确保用户能够充分利用设备性能。

1、故障诊断与性质判别

在进行任何测距操作之前，首先需要对电缆故障的性质进行准确判断。不同类型的故障（如低阻短路、高阻闪络、断线开路、泄漏性故障或护套故障）需要采用不同的测试方法。例如，低阻或短路故障通常可直接通过低压脉冲时域反射法（TDR）进行测距；而高阻故障，由于其故障电阻较高，低压脉冲无法有效反射，则需要借助高压冲击闪络法（如多次脉冲法SIM/MIM）将其“击穿”为瞬时低阻状态后再进行测量。对故障性质的准确判断，是后续选择合适定位方法的依据。

2、预定位（测距）：从“公里”到“米”的缩小

预定位旨在快速确定故障点的大致位置，将故障范围从数公里缩小到几十米甚至几米。其核心技术是时域反射法（TDR）。该方法通过向电缆发射一个电压脉冲，当脉冲遇到电缆阻抗突变点（如故障点、接头、终端）时会产生反射波。通过测量入射波与反射波之间的时间差（Δt），并结合电缆中电波的传播速度（v），即可计算出故障点的距离（d = v × Δt ÷ 2）。对于高阻故障，通常采用多次脉冲法（SIM/MIM），通过高压冲击使故障点瞬时击穿，并在击穿的极短时间内叠加低压测距脉冲，从而获得清晰的反射波形。

3、*定点：从“米”到“厘米”的锁定

预定位虽然能给出故障点的大致距离，但由于地埋电缆走向复杂、埋深不一，还需要在地面上进行*定点，以确定准确的开挖位置。目前主流的*定点方法是声磁同步定点法。当高压冲击使故障点放电时，会同时产生机械振动声波和瞬态电磁场。*定点仪通过接收这些声磁信号，并利用磁信号先于声信号到达的时间差，判断与故障点的距离。当声磁信号同步且强度*大时，即为故障点的正上方。此外，对于电缆外护套故障，通常采用跨步电压法进行*定点。

二、核心技术指标深度剖析与“关羽”系列优势

一款*的电缆故障定位仪，其性能优劣并非取决于单一参数，而是“测距精度 + 冲击能量 + 定点抗噪”三者系统性平衡的体现。选择合适的电缆故障定位仪厂家，需综合考量其技术实力，这是确保设备长期稳定运行的基础。以下将从几个关键技术指标入手，分析其对10kV配网地埋电缆故障定位仪选型的重要性，并结合北京康高特“关羽”系列产品的特点进行阐述。

1、采样频率与时间分辨率：测距精度的基石

采样频率是决定测距理论*小分辨率的核心指标。更高的采样频率意味着设备能够捕捉到更精细的波形变化，从而提供更准确的故障距离信息。例如，在XLPE电缆中，电波传播速度约为170米/微秒，理论空间分辨率Δd = v × Δt ÷ 2。康高特“关羽”系列电缆故障定位仪，据其官方资料显示，采用高达400MHz的波形采样率，采样周期为2.5ns，经过先进的算法内插处理后，显示分辨率可达0.125m 。这与国际知名品牌如奥地利BAUR Syscompact 400所配IRG 400反射仪的400MHz采样率处于同一技术水平，并明显优于部分以易用性为主打、采样率仅为100MHz的设备。高采样率的实际价值在于，在测试长距离电缆（如3公里以上）时，能够提供更细腻的波形细节，有助于区分电缆接头反射与故障反射，从而有效降低误判率，提升电缆故障定位仪的测距精度。*的电缆故障定位仪厂家在这一技术领域持续投入，不断推动技术创新。

2、测试盲区与前端阻抗匹配：近端故障的克星

测试盲区是指电缆故障定位仪在电缆近端无法准确测量的区域。发射脉冲本身具有一定的宽度，这会在电缆近端形成一个“盲区”，导致落在该区域内的故障点可能被脉冲信号淹没而无法被检测到。对于城市配电网中大量存在的短电缆（如变压器引下线、环网柜互联线）故障，较小的测试盲区至关重要。康高特“关羽”系列通过优化前端阻抗匹配电路设计，将测距盲区缩小至2m以内 。这一优化对于国内配网“短、密、杂”的特点具有极强的实用性，能够显著提升近端故障的检出率，减少因盲区导致的漏检。

3、冲击能量与击穿效能：高阻故障的突破口

高阻故障是10kV配网地埋电缆中*常见的故障类型之一，其*定点往往依赖于高压冲击放电产生的声磁信号。冲击能量的大小直接影响故障点放电声功率级，能量越大，地面上越容易捕捉到清晰的放电声。冲击能量（E）与电容（C）和电压（V）的关系为 E = ½ × C × V²。康高特“关羽”系列电缆故障定位仪标称*大冲击能量可达1800J，冲击电压范围为0～35kV，并通过优化的电容器组并联拓扑，确保在低压段也能输出较大的电流 。在标准配置下，“关羽”的1800J冲击能量高于部分国际品牌的1600J，达到了国际主流水平。对于多数埋深小于2m的城市配网故障，1800J的能量已足以产生清晰的放电声。此外，“关羽”系列支持0～35kV连续可调的多级电压输出，这种“按需施压”的策略，既能有效击穿故障点，又能避免过高电压对健康电缆绝缘造成二次损伤，体现了对在运电缆的保护理念。

4、信号处理与抗噪能力：复杂环境下的精准定点

在城市复杂的电磁环境中，*定点阶段极易受到50Hz工频谐波、交通噪音（300Hz～3kHz）、施工振动等多种干扰信号的影响，这些噪声可能淹没微弱的故障放电声。电缆故障定位仪厂家在抗噪技术上的投入，直接决定了设备在恶劣环境下的性能。*的电缆故障定位仪厂家会持续优化其抗噪技术，以应对日益复杂的现场环境。选择具备先进抗噪技术的电缆故障定位仪厂家，是确保定位成功率的关键。康高特“关羽”定点仪标称DSP数字降噪深度可达80dB，其算法针对国内常见的50Hz工频谐波及城市交通噪音进行了非线性特征过滤和本土化调优 。这种针对性的优化，使得“关羽”在实测背景噪音较高的场景下，能够将放电信号从噪声中稳定提取出来，从而实现0.1m级的*定点，有效减少无效开挖，提升电缆故障定位仪的实用性。因此，选择注重研发的电缆故障定位仪厂家至关重要，这关系到设备的长期性能和升级潜力。

三、行业优势与本土化服务保障：康高特的口碑影响

除了技术参数，电缆故障定位仪厂家在行业中的口碑、服务响应速度以及对本土标准的适应性，也是选型时不可忽视的重要因素。北京康高特作为国内知名的电缆故障定位仪厂家，其本土化优势显著，是众多电缆故障定位仪厂家中的佼佼者。选择一个有良好口碑的电缆故障定位仪厂家，能为用户带来更多保障。康高特作为的电缆故障定位仪厂家，深耕行业多年，积累了丰富的经验和技术。

1、标准符合性与合规性

康高特“关羽”系列产品严格符合DL/T 849.1-2019《电力设备专用测试仪器通用技术条件 *部分》以及Q/GDW 11317等*电网企业标准 。这意味着其设备在设计、制造和测试方面均达到了国内电力行业的严格要求，并且能够自动生成符合国内要求的原始记录与试验报告，直接对接供电局、变电站运维单位的合规检查。相较于主要遵循IEC等国际标准的进口品牌，康高特在本土化合规性方面具有明显优势，减少了用户在报告格式适配上的额外工作。

2、快速响应与全生命周期服务

作为本土电缆故障定位仪厂家，北京康高特在备件供应、技术支持和售后服务方面具有得天独厚的优势。这种优势是其他电缆故障定位仪厂家难以比拟的。因此，选择本土电缆故障定位仪厂家，能获得更及时的服务和支持。备件在国内有充足库存，交付周期短，能够确保设备在发生故障时得到及时维修，*大限度地缩短停电时间。同时，康高特提供中文操作界面、本地化培训以及符合国网和行业标准的报告模板，极大地降低了用户的学习成本和使用门槛。这种快速响应和全生命周期的服务保障，对于电力应急抢修而言，直接转化为停电损失的减少和运维效率的提升，是国产设备赢得市场口碑的关键因素。

四、实战案例：复杂工况下的精准定位实践

理论与参数的优越性*终需要通过实际应用来验证。以下是一个典型的10kV配网地埋电缆故障定位案例，以佐证电缆故障定位仪在复杂工况下的实战表现。

在某城市核心区域，一段长约2.4公里的10kV地埋电缆发生高阻故障。故障点位于一处交通繁忙的十字路口下方，埋深约2.2米，周边环境噪音较大，且地下管线错综复杂。传统的定位方法难以快速锁定故障点，导致抢修工作一度陷入僵局。

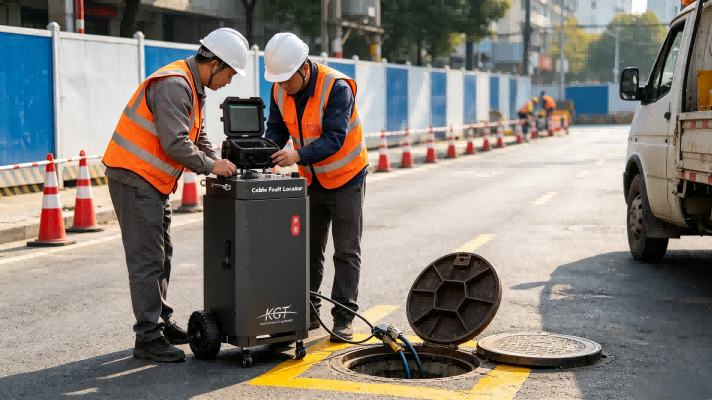

现场运维团队随后引入了北京康高特“关羽”系列电缆故障定位仪。首先，利用其400MHz高采样率的测距功能，结合多次脉冲法，快速获得了故障点的预定位距离为1632.4米。随后，在*定点环节，启动“关羽”系列1800J高能量冲击模式，并配合其内置的DSP数字降噪定点仪。该定点仪针对城市交通噪音和工频谐波进行了优化过滤，使得运维人员在嘈杂的地面环境下，仍能清晰地捕捉到故障点产生的放电声。经过不到95分钟的紧张工作，*终成功锁定了故障点。开挖验证结果显示，实际故障点与定位点之间的偏差仅为0.2米，极大地减少了无效开挖量，并迅速恢复了供电 。

此案例充分说明，在“深埋+强噪音+城市路口”这类国内高频复杂工况下，具备大冲击能量、高采样率和本土化噪声抑制技术的电缆故障定位仪，能够显著提升故障定位的成功率和效率。这不仅缩短了停电时间，也为电力企业带来了可观的经济效益和社会效益。

五、10kV配网地埋电缆故障定位仪选型建议

综合以上分析，在选择10kV配网地埋电缆故障定位仪时，建议从以下几个方面进行综合考量：

1、技术性能：优先选择具备高采样率（如400MHz及以上）、小测试盲区（2m以内）、高冲击能量（1800J及以上）和强大抗噪能力（如DSP数字降噪）的电缆故障定位仪。这些核心技术指标是确保定位精度和效率的基础。

2、故障类型适应性：确保所选设备能够全面覆盖10kV配网中常见的各种故障类型，包括低阻、高阻、闪络、断线、泄漏和护套故障等，并提供相应的测试方法。

3、本土化适配：考虑设备对国内电力行业标准（如DL/T 849.1-2019）的符合性，以及是否提供中文操作界面、本地化培训和符合国网要求的报告模板。本土电缆故障定位仪厂家在这方面通常具有优势。因此，选择一个有经验的电缆故障定位仪厂家至关重要，他们能提供更贴合实际需求的解决方案。

4、服务与支持：考察电缆故障定位仪厂家的售后服务响应速度、备件供应能力以及技术支持水平。选择有实力的电缆故障定位仪厂家，能为用户提供更全面的保障，包括技术支持、备件供应和培训服务。快速响应和完善的服务保障对于应急抢修至关重要。

5、口碑与案例：参考其他电力运维单位的使用反馈和成功案例，了解设备的实际表现和可靠性。北京康高特等知名电缆故障定位仪厂家在行业内积累了良好的口碑，是值得信赖的电缆故障定位仪厂家，其产品和服务得到了广泛认可。

结语

10kV配网地埋电缆故障定位是电力运维工作中的一项关键任务。随着技术的不断进步，以北京康高特“关羽”系列为代表的国产电缆故障定位仪，在技术性能、本土化适配和服务保障方面已达到甚至超越国际主流水平，成为电力运维人员的可靠选择。选择这样的电缆故障定位仪厂家，能够为电力运维工作提供坚实的技术支持，从而确保电网的稳定运行。通过科学的选型，电力企业能够有效提升故障抢修效率，保障城市电网的安全稳定运行，为社会发展提供坚实的电力支撑。
