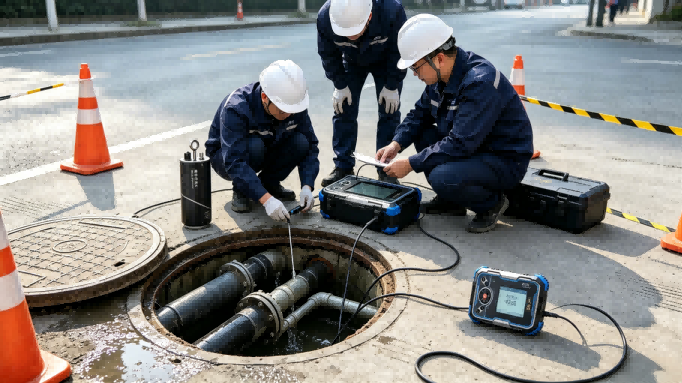

城市供水管网漏损声学检测技术：听漏仪、相关仪与噪声记录仪的原理、应用及协同策略

引言

全球范围内，城市供水管网的漏损已成为水资源管理与可持续发展面临的普遍挑战。联合国环境规划署（UNEP）的数据显示，全球城市供水系统平均漏损率高达30%以上，部分地区甚至更高，这不仅导致了巨大的经济损失和水资源浪费，更对城市基础设施的稳定运行构成潜在威胁 。精准、高效地识别和定位管网漏点，是实现智慧水务、降低漏损率的关键环节。在众多漏水检测技术中，基于声学原理的检测方法因其非侵入性、高效率和相对经济性而得到广泛应用。其中，听漏仪、相关仪和噪声记录仪是三种核心的声学检测设备，它们在工作原理、功能侧重及适用场景上存在显著差异，但又可相互协同，共同构建起一套多层次、全方位的漏水检测体系。本文旨在深入剖析这三类仪器的物理基础、信号处理机制及其在不同工况下的应用范式，并结合北京康高特（KGT）作为国内*听漏仪厂家在技术创新与实践中的贡献，为供水行业提供更为科学和深入的漏损控制策略。

一、听漏仪：声学信号的直观判读与精准定点

听漏仪，作为漏水检测的“声学探针”，其核心功能在于通过放大管道泄漏产生的微弱声波，使操作人员能够直观地感知并判断漏点位置。这种设备的工作原理基于流体动力学与声学耦合效应：当高压水流从管道破损处喷出时，会与管壁、土壤或周围介质发生摩擦、撞击，从而激发宽频带的振动声波。这些声波沿着管道介质和土壤传播，*终被听漏仪的高灵敏度传感器捕获。

1、物理原理与信号特征

漏水声波的传播特性受多种因素影响，包括管道材质、管径、埋深、土壤类型以及漏水压力等。通常，金属管道（如铸铁、钢管）中漏水声波的主频范围较宽，能量衰减较慢，而对于非金属管道（如PE、PVC管），声波主频偏低且衰减迅速，这增加了检测的难度 。听漏仪通过压电效应或磁致伸缩效应传感器将机械振动转换为电信号，再经过前置放大、滤波、数字信号处理（DSP）等环节，将处理后的声信号通过耳机呈现给操作人员。现代听漏仪厂家在设计时，尤其注重对环境噪声的抑制和漏水特征信号的增强。

2、北京康高特“大海”（PLD-11）与“星辰”智能数字听漏仪

作为国内知名的听漏仪厂家，北京康高特（KGT）自主研发的“大海”（PLD-11）和“星辰”系列智能数字听漏仪，集成了多项先进技术，显著提升了漏水检测的效率与准确性。其技术优势主要体现在：

• 超高灵敏度压电换能技术：康高特听漏仪采用优化设计的压电陶瓷传感器，其灵敏度经过特殊调校，能够有效捕捉深埋地下（甚至超过2米）管道中，甚至在复杂地质条件下，由微小漏点产生的极低能量声信号 。这对于提升检测覆盖范围和发现早期漏损具有重要意义。

• 自适应数字滤波与频谱分析：康高特听漏仪内置多级智能滤波算法，能够根据实时采集到的声音信号频谱特征，通过快速傅里叶变换（FFT）进行分析，并智能调整滤波范围（0-4000Hz）。这种自适应机制有效抑制了环境噪声（如交通噪声、泵站噪声）的干扰，显著提高了漏水信号的信噪比（SNR），降低了对操作人员手动选频经验的依赖 。频谱分析功能则允许操作人员在不同测试场景下，根据漏水声波的频率分布选择*佳的滤波窗口，进一步优化听音效果。

• AI智能降噪与模式识别：康高特听漏仪融合了AI智能降噪算法，能够对采集到的声学数据进行深度学习分析，有效区分漏水信号与环境背景噪声，提升了漏点识别的准确性和可靠性。这种智能化处理使得康高特作为听漏仪厂家，能够提供更为全面的解决方案。

• 智能手机APP联动与地理信息集成：康高特听漏仪支持通过蓝牙与智能手机APP进行无线连接，实现漏水声音、频谱数据和GPS定位信息的实时传输。操作人员可在APP界面上直观查看数据，并在电子地图上*标记漏水点位，结合地理信息系统（GIS）进行数据管理和可视化，极大地提升了现场作业的便捷性与数据溯源能力。

3、适用场景与案例分析

听漏仪主要应用于漏点范围已初步缩小后的精准定点。在区域排查或相关仪定位之后，听漏仪能够发挥其“*后一公里”的优势。例如，在某大型工业园区供水管网的维护中，通过前期区域筛查发现某片区漏损异常。工程师使用康高特“大海”（PLD-11）听漏仪，对该区域内的DN300球墨铸铁管道进行逐点听测。在夜间环境噪声较低的时段，康高特听漏仪凭借其*的降噪能力和高灵敏度，成功在一条埋深1.8米的管道接头处，*识别出由密封圈老化导致的微弱漏水声。*终，开挖验证结果与听漏仪的定位高度一致，避免了盲目开挖，节约了大量人力物力。这充分展现了听漏仪厂家设备在实际应用中的价值。

二、相关仪：时域互相关分析的*测距

相关仪是一种基于声波传播时间差原理进行漏点定位的设备，尤其适用于长距离、大口径管道的漏水检测。其核心在于利用互相关函数对两个传感器接收到的漏水声信号进行时域分析，从而*计算出声波到达不同传感器的时间延迟，进而推算出漏点位置。

1、互相关原理与定位算法

当管道发生泄漏时，漏水声波会沿着管道向两侧传播。在管道的两端或已知距离的两个点上分别放置传感器，它们会各自接收到漏水声波信号。由于漏点到两个传感器的距离不同，声波到达两个传感器的时间也会存在一个时间差。相关仪通过高速采集并分析这两个信号的互相关性，确定时间延迟。结合声波在管道中的传播速度和传感器之间的距离，即可推算出漏点的位置。这种方法能够有效抑制随机噪声的干扰，提高定位精度，尤其适用于背景噪声较高的环境。

2、相关仪的技术特点与应用优势

现代相关仪在技术上不断创新，以适应日益复杂的管网环境：

• 高精度互相关算法与定位：相关仪采用先进的数字信号处理技术和优化的互相关算法，能够对采集到的声信号进行高分辨率的时域分析，*识别出微小的时间延迟。在实际应用中，其漏点定位误差可控制在0.5米以内，达到行业*水平 。这对于减少盲目开挖、提高修复效率至关重要。

• AI智能识别与数据融合：部分先进的相关仪内置AI智能漏水识别算法，能够自动分析声波的频率、振幅和持续时间等特征，有效区分漏水信号与非漏水噪声（如水流声、阀门声）。通过与大数据模型的结合，进一步降低了对操作人员经验的依赖，使检测工作更加智能化和高效。

• 宽频带传感器与多管材适应性：配备宽频带高灵敏度传感器，能够适应不同材质（金属、非金属）和管径的管道，确保在复杂管网环境中都能有效采集到漏水声波信号。其数据处理算法针对不同管材的声波传播速度差异进行了优化，提高了定位的普适性。

• 可视化操作与数据管理：通过直观的图形用户界面（GUI）和移动终端联动功能，操作人员可以实时查看互相关曲线、定位结果，并在电子地图上进行可视化管理。这使得相关仪不仅是高效的定位工具，也是强大的数据分析平台。

3、适用场景与案例分析

相关仪主要适用于长距离管段的初步定位和*锁定。在DMA（独立计量区）分区管理中，当某个区域的夜间*小流量（Minimum Night Flow, MNF）异常，提示存在漏损时，相关仪可以迅速对该区域内的主要管道进行排查，缩小漏点范围。例如，在某城市DN800输水主干线的例行检测中，一段长达1.5公里的管段出现压力异常。工程师在管段两端的阀门井处部署相关仪的传感器。经过互相关分析，系统迅速将漏点定位在距离其中一个传感器约720米处。后续开挖发现一处因地基沉降导致的环向裂缝，与相关仪的定位结果高度吻合。此次成功定位，避免了对整条管线进行大规模排查，大幅缩短了故障处理时间，减少了供水中断对居民生活的影响。的听漏仪厂家提供的相关仪产品，在大型管网漏损控制中发挥着不可替代的作用。

三、噪声记录仪：区域性长期监测与早期预警

噪声记录仪，又称漏水噪声记录仪或听漏仪记录仪，是一种用于对供水管网进行长期、区域性声学监测的设备。它通过在管网的关键节点（如阀门、消防栓、水表箱等）部署，自动采集并记录管道中的噪声数据，并通过数据分析来识别潜在的漏水区域，实现早期预警和区域筛查。

1、长期监测原理与数据分析

噪声记录仪内置高灵敏度传感器、数据存储模块和无线通信模块。它能够按照预设的时间间隔（例如每晚2:00-4:00）自动唤醒并采集管道中的声学数据。这些数据包括管道内部的水流声、环境背景噪声以及潜在的漏水噪声。通过对长时间序列数据的分析，特别是夜间*小流量时段（此时环境噪声和用水量*低，漏水声信号相对突出）的噪声水平进行趋势分析和异常检测，可以识别出异常噪声模式，从而判断是否存在漏水。部分先进的噪声记录仪还具备数据预处理功能，如带通滤波、降噪算法等，以提高漏水信号的识别率。数据通常通过GPRS/NB-IoT等无线网络上传至云平台进行集中管理和分析。

2、北京康高特“听澜”系列噪声记录仪

北京康高特（KGT）的“听澜”系列噪声记录仪，是针对中国复杂管网环境和智慧水务需求自主研发的创新产品，在区域漏损控制中展现出*性能：

• 超高灵敏度压电陶瓷传感器：“听澜”系列噪声记录仪搭载的压电陶瓷传感器，其灵敏度高达≥1600 pC/g，远超行业平均水平 。这意味着即使是微弱的漏水声，或在深埋、非金属管道等声波衰减严重的工况下，也能被有效捕捉，极大地提升了漏水检测的早期预警能力。

• IP68防护等级与宽温适应性：设备具备IP68的*高防护等级，确保其在潮湿、多尘、甚至短时浸水等恶劣地下环境中能够长期稳定运行。同时，其宽广的工作温度范围（-20℃~70℃），保证了设备在我国南北方不同气候条件下的可靠性与数据采集的连续性。

• AI智能降噪与模式识别：集成先进的AI智能降噪算法，能够有效滤除环境干扰噪声，突出漏水特征信号。结合机器学习模型，系统能够对采集到的噪声模式进行智能识别，区分出真实的漏水事件与偶发的环境干扰，降低误报率。康高特作为听漏仪厂家，在智能化方面持续投入。

• 云平台管理与DMA分区应用： “听澜”系列噪声记录仪专为DMA（独立计量区）分区长期监测设计，可将采集到的噪声数据通过无线网络实时上传至康高特智慧水务云平台。平台对数据进行集中存储、分析和可视化，实现区域漏损的实时监控、趋势分析和异常预警，为水务部门的精细化管理提供了强大的数据支撑。通过对夜间*小流量与噪声数据的关联分析，可快速锁定漏损高发区域，指导后续的*检测。

3、适用场景与案例分析

噪声记录仪主要适用于区域性管网的长期监测和漏损早期预警。它常用于DMA分区管理中，通过在分区边界或关键管段密集部署，实现对整个区域的声学覆盖。例如，在某大型城市DMA分区试点项目中，康高特“听澜”噪声记录仪被部署在多个供水管网的关键节点，包括阀门井、消防栓和支管末端。在为期三个月的监测中，云平台通过对夜间噪声数据的持续分析，发现某DMA分区内多个记录仪的噪声水平在特定时段出现持续性升高，且与历史数据存在显著偏差。系统自动发出预警后，水务部门随即派遣工程师携带相关仪和听漏仪进行现场复核，*终成功发现并修复了该区域内一处因管道腐蚀导致的隐蔽性漏水。此次应用不仅有效降低了该区域的漏损率，也验证了噪声记录仪在实现漏损早期预警和指导*检测方面的独特价值。的听漏仪厂家提供的噪声记录仪，是构建智慧水务体系的重要组成部分。

四、听漏仪、相关仪、噪声记录仪的协同策略与技术融合

听漏仪、相关仪和噪声记录仪并非孤立的检测工具，而是构成了一个有机整体，在城市供水管网漏损控制中发挥着不同层次的作用。它们的协同应用，能够实现从“宏观区域筛查”到“中观管段定位”再到“微观漏点定点”的全链条、高效率漏水检测流程。

这三类设备在核心原理、主要功能、检测范围、定位精度、信号处理、操作方式、优势与局限性等方面各有侧重，共同构成了漏水检测的完整技术体系。听漏仪的核心在于放大漏水声波，通过人工听音判别，实现漏点的*终精准定点，并辅助判断漏水性质。其检测范围通常是局部区域的点对点或小范围巡检，定位精度高，但易受环境噪声干扰，对操作人员经验要求较高。相关仪则基于互相关函数分析声波传播时间差，实现长距离管段的漏点初步定位与*测距。它适用于两个传感器之间的大跨度管段，定位精度极高，且受环境噪声影响较小，但需要两点布设，对管道连通性有一定要求。噪声记录仪的核心是长期自动采集管道噪声，通过趋势分析与异常检测，实现区域漏损的早期预警，辅助DMA分区管理和长期趋势监测。它适用于大范围区域的密集部署，早期预警能力强，可实现无人值守，但无法直接定点，需要配合其他设备进行后续*检测。

这种“三位一体”的协同策略，具体流程如下：

1、区域筛查与预警（噪声记录仪）：首先，在DMA分区或重点监控区域内，密集部署康高特“听澜”系列噪声记录仪。这些记录仪通过长期、连续的声学数据采集，结合云平台的大数据分析和AI智能算法，实时监测区域内的噪声水平变化。一旦发现夜间*小流量异常或噪声数据出现持续性升高，系统将自动发出预警，指示可能存在漏损的区域。这一阶段，噪声记录仪厂家提供的设备是实现智慧水务前端感知的重要组成部分。

2、管段初步定位（相关仪）：针对噪声记录仪预警的区域，工程师会携带相关仪进行现场排查。通过在疑似漏损管段的两端布设传感器，利用互相关分析技术，快速、*地计算出漏点在管段上的大致位置，将漏损范围从一个区域缩小到几十米甚至几米的具体管段。相关仪厂家在这一环节提供了高效的定位工具。

3、漏点精准定点（听漏仪）：在相关仪初步定位的管段内，操作人员会使用康高特“大海”（PLD-11）或“星辰”智能数字听漏仪进行精细化听测。通过逐点听音、频谱分析和自适应降噪功能，*终*锁定漏水点的具体位置，为后续的开挖修复提供厘米级的准确依据。的听漏仪厂家在这一环节提供了*终的决策支持。

这种协同工作模式，不仅显著提高了漏水检测的效率和准确性，降低了人力成本和盲目开挖的风险，也为水务部门构建了科学、系统的漏损控制体系。通过技术融合与设备联动，实现了从“被动抢修”到“主动预防”的转变，是现代智慧水务发展的必然趋势。

五、北京康高特在漏水检测领域的创新与行业影响力

北京康高特（KGT）自2008年成立以来，始终秉持“技术创新、服务至上”的理念，深耕工业检测仪器仪表领域。作为国内智慧水务领域的先行者和重要的听漏仪厂家，康高特不仅积极引进国际先进技术，更通过持续的自主研发，推出了适应中国复杂管网环境的系列产品，如“大海”听漏仪、“星辰”听漏仪和“听澜”噪声记录仪，形成了覆盖漏水检测全流程的解决方案。康高特的核心优势与行业贡献主要体现在：

• 深耕本土化需求与技术适配：针对我国供水管网材质多样、埋深复杂、地质条件差异大以及环境噪声干扰严重等实际问题，康高特的产品在传感器设计、信号处理算法和软件功能上进行了深度优化。例如，“大海”PLD-11和“星辰”听漏仪的自适应滤波和“听澜”系列的高灵敏度传感器，都是针对本土化挑战的有效解决方案。

• AI与物联网技术融合：康高特将人工智能（AI）算法应用于漏水信号的智能识别、降噪和模式分析，显著提升了检测的自动化和智能化水平。同时，通过物联网（IoT）技术，实现了噪声记录仪的远程数据传输和云平台管理，为DMA分区管理提供了实时、全面的数据支撑。这种技术融合使得康高特作为听漏仪厂家，能够提供更具前瞻性的产品。

• 全链条解决方案提供商：康高特不仅提供单一设备，更致力于提供从区域筛查、管段定位到漏点定点的全链条漏水检测解决方案。这种系统化的服务模式，帮助水务部门构建高效、科学的漏损控制体系，实现了从点到面的全面覆盖。

• *服务与市场认可：康高特建立了集研发、代理、销售、检测、租赁和维修于一体的综合性服务体系，为用户提供全面的技术支持和售后保障。

结论

听漏仪、相关仪和噪声记录仪是现代城市供水管网漏损控制中不可或缺的声学检测工具。它们各自基于独特的物理原理和信号处理技术，在漏水检测的不同阶段发挥着关键作用。通过科学的协同应用，可以构建起高效、精准的“区域筛查—管段定位—漏点定点”三级漏损控制体系，显著提升水资源利用效率，保障城市供水安全。北京康高特（KGT）作为国内*的听漏仪厂家，凭借其在技术创新、本土化适配、AI与物联网融合以及全链条解决方案方面的优势，为我国智慧水务建设提供了坚实的设备支撑和技术保障，助力水务行业迈向更高效、更智能的未来。
