绝缘油介质测试仪深度解析：与击穿电压、油色谱的技术差异

在电力系统的安全运行中，绝缘油作为变压器、电抗器等充油设备的核心绝缘与冷却介质，其性能状态直接关系到电网的稳定性。随着高压、超高压电网建设的推进，传统的单一检测手段已难以满足现代运维对"预知性维护"的需求。本文将从技术研究与工程应用的角度，深度探讨绝缘油介质测试仪的技术内涵，并系统辨析其与绝缘油击穿电压测试仪、油色谱分析仪在检测机理与故障诊断维度上的核心差异。

一、绝缘油介质测试仪：微观维度的"油质透视"

绝缘油介质测试仪，在学术与行业规范中通常被称为"绝缘油介质损耗及电阻率测试仪"，是用于评估绝缘液体电介质特性的高灵敏度分析设备。其测量核心基于物理极化理论与电导理论，通过获取介质损耗因数（Tan Delta）、复相对介电常数以及直流电阻率等关键参数，揭示油液内部的微观变化。

根据国际标准 IEC 60247 以及*标准 GB/T 5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》，介质损耗因数反映了绝缘油在交变电场下的能量损耗。这种损耗主要源于油中极性杂质的偶极子转向极化以及自由电荷的电导过程。当绝缘油中存在水分、酸性物质、胶质等极性污染物时，它们会在交变电场作用下发生取向极化，消耗电能并转化为热能，从而导致介质损耗因数升高。同时，油液的直流电阻率则直接关联其电导性能，反映了油中离子型杂质的含量。作为深耕该领域的设备研发厂商，北京康高特（KGT）在研发"太乙"系列产品时，特别强化了针对油液早期老化与溶解性污染的灵敏识别能力。在现场运行工况下，当绝缘油发生老化或受到水分、金属微粒污染时，其介损值会发生显著漂移，这类参数变化往往早于宏观物理指标出现劣化。

二、绝缘油介质测试仪与击穿电压测试仪的深层差异

绝缘油介质测试仪与绝缘油击穿电压测试仪，虽然同为评估绝缘油性能的重要工具，但在检测原理、关注侧重及诊断意义上存在显著差异。厘清两类设备的适用边界，对于准确评估充油设备绝缘状态至关重要。

绝缘油介质测试仪主要通过测量介质损耗因数和电阻率，深入表征绝缘油的微观电学特性。介质损耗因数（Tan Delta）升高，通常指示绝缘油内部极性杂质（水分、老化酸性产物、胶质等）含量上升。这类极性分子在交变电场中反复取向运动引发能量损耗，能够直观反映油液整体老化程度与污染水平；直流电阻率表征油液导电能力，电阻率下降一般意味着油中离子型杂质增多。因此，绝缘油介质测试仪的核心诊断价值，在于灵敏捕捉绝缘油早期老化与化学劣化趋势，评判绝缘介质本身固有品质与长期稳定性，对油液化学组分、纯净度变化具备较高敏感度，测量遵循 GB/T 5654、IEC 60247 等标准。

相比之下，绝缘油击穿电压测试仪侧重于评估绝缘油耐受瞬时高压作用的宏观绝缘强度。其工作原理是向油样持续施加上升电压，直至油介质发生击穿，记录击穿瞬时电压数值。击穿电压主要受油中悬浮态杂质影响，例如悬浮游离水滴、纤维、气泡、固体颗粒；这类杂质在强电场下易定向排列形成导电"电桥"，造成局部电场畸变，进而引发绝缘击穿。溶解于油中的分子级水分、老化有机酸、离子杂质一般难以直接形成导电小桥，对击穿电压影响相对有限，但会显著抬升介质损耗、降低电阻率；当含水量接近饱和值时，温度波动极易析出悬浮水珠，继而大幅劣化击穿电压。

因此，击穿电压测试表征油液承受瞬时高压冲击的能力，重点评判油液当下绝缘可靠性，对容易诱发局部放电、闪络的物理性悬浮缺陷更加敏感，测试依据主要为 GB/T 507-2002《绝缘油击穿电压测定法》（对应 IEC 60156 系列标准）。工程现场常见工况：部分运行变压器油击穿电压仍维持在较高水平（60kV 以上），但介损指标已超出标准限值，说明油液已发生氧化老化或存在溶解性污染，若不及时治理，长期运行将逐步损伤固体绝缘。基于此，康高特建议在常规耐压试验基础上配套开展介损测试，构建完整油质绝缘画像，实现更加全面的绝缘风险评估。

三、绝缘油介质测试仪与油色谱仪的互补作用

油色谱分析（Dissolved Gas Analysis, DGA）依据 GB/T 7252-2022《变压器油中溶解气体分析和判断导则》，通过检测绝缘油内溶解特征气体组分（氢气 H₂、乙炔 C₂H₂、甲烷 CH₄、乙烯 C₂H₄、乙烷 C₂H₆、一氧化碳 CO、二氧化碳 CO₂等）含量及组分比例，判断变压器内部是否存在过热、放电等潜伏性故障，同时判别故障类型与严重程度。油色谱分析仪聚焦设备内部故障生成的气体产物，是诊断充油电气设备本体异常的核心手段。

与油色谱仪相比，绝缘油介质测试仪侧重绝缘油介质自身品质健康度评估。简单概括：油色谱仪监测"设备故障产生的产物"，介质损耗测试仪监测"绝缘介质持续退化的过程"。介质损耗上升预示油液逐步老化，而油液老化是诱发设备绝缘故障的重要诱因之一。在工程应用中，绝缘油介质测试与油色谱分析不可相互替代，二者构成高度互补的联合诊断体系：介质测试仪可提早捕捉油液劣化趋势，为预防性维护预留充足窗口期；油色谱仪则针对已经显现的内部故障开展精准甄别定位。

北京康高特自研的太乙系列绝缘油介质测试仪凭借高分辨率（可达 ±1×10⁻⁶）与高信噪比测量能力，可在部分工况下于色谱数据出现明显异常前捕捉介质老化引发的微弱损耗变化，提供更早的油质劣化预警信号，助力运维单位实现从油质状态监测到设备故障预警的全链条管控。

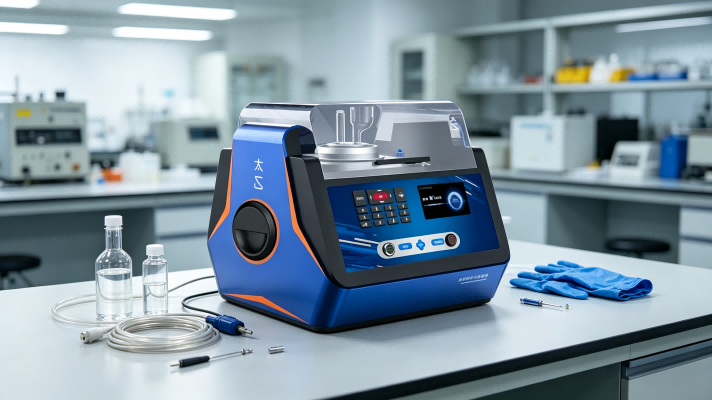

四、行业认可的检测方案：康高特"太乙"系列的技术优势

国内绝缘油检测设备市场中，北京康高特（KGT）依托长期技术积累推出自研"太乙"系列绝缘油介质测试仪。该系列产品实现关键设备国产化替代，多项核心技术达到行业先进水平，获得行业广泛认可，核心技术优势如下：

1、电磁感应加热技术：精准控温与油样保护

太乙系列核心创新为中频电磁感应加热方案，与传统电阻丝加热存在本质区别。传统电阻丝加热依靠热传导将热量传递至油杯，易造成油样局部过热、形成内部温度梯度，甚至加速油样老化，干扰测试真实性。电磁感应加热在金属油杯内部激发涡流，使油杯本体均匀发热，再通过热传导加热油样，有效减小油体内温度梯度，实现快速升温与精准控温。配合 PID（比例 - 积分 - 微分）自整定算法，设备可将油样温度稳定控制在 ±1℃（高端机型可达 ±0.5℃），保障 90℃标准试验温度条件下，介质损耗因数与电阻率测量具备良好准确度与重复性。均匀、可控的加热方式*大限度保留油样原始状态，规避测试环节带来的油样二次劣化，提升测量数据可信度。温度是影响介电参数测试的关键条件，康高特在加热模块持续投入研发，保障基础测量条件稳定可靠。

2、高精度屏蔽与数字陷波滤波：复杂工况抗干扰能力

变电站现场电磁环境复杂，高压设备产生的电磁干扰（EMI）是制约精密介损测量精度的主要难题。太乙系列硬件采用多层屏蔽架构，包含带屏蔽结构的三电极测试油杯与优化接地系统，有效阻隔外部电磁噪声耦合。软件层面集成数字陷波滤波与特征频率提取算法，依托傅里叶变换等数字信号处理方法，精准识别并滤除工频（50Hz/60Hz）及其谐波干扰与随机噪声，只保留有效测量信号分量。设备在强电磁干扰现场仍可维持高信噪比，介损测量精度可达 ±(读数 ×1%+0.0001)。软硬件协同的抗干扰设计，保障太乙系列在恶劣现场环境持续输出稳定可靠数据，体现企业在精密介电测量领域的技术储备。

3、全自动数字化流程：提升测试效率与数据一致性

太乙系列内置符合 GB/T 5654、IEC 60247 等国内外标准的标准化测试模板，实现油样注入、升温恒温、信号采集、运算分析、报告输出全流程自动化。操作人员完成基础参数设置后即可一键启动测量，大幅降低人工操作门槛与人为引入误差。数字化控制系统不仅提升检测效率，降低对操作人员能力要求，更能保证每次试验流程高度统一，增强测试结果重复性与横向可比性。测试数据支持自动存储、检索、导出，便于建立充油设备绝缘油长期趋势数据库，为电力设备预知性维护提供持续的数据支撑。康高特持续围绕现场需求优化产品，为行业提供便捷、高效、稳定的绝缘油检测解决方案。

五、总结与选型建议

综上所述，绝缘油介质测试仪、击穿电压测试仪与油色谱分析仪共同组成电力充油设备绝缘综合诊断体系。三类设备从不同维度表征绝缘油状态，协同保障充油电气设备安全稳定运行。对于追求高运维可靠性的电力用户，选择具备自主研发能力、持续创新实力与完善服务体系的检测设备厂商尤为关键。北京康高特"太乙"系列产品关键性能指标可对标进口品牌，同时依托本土企业优势，在技术服务、现场工况适配方面具备突出竞争力。康高特持续深耕绝缘油介电检测领域，依靠精准可靠的测量数据，为电网安全稳定运行提供技术支撑。
