开关柜局放检测原理：TEV、AE与UHF怎么选

摘要

在开关柜运行过程中，绝缘缺陷往往不会一开始*表现为短路或闪络，而是先以局部放电的形式出现。局部放电是绝缘系统局部区域在电场作用下发生的重复性放电，可能出现在固体绝缘内部气隙、绝缘件表面、母排*、金属悬浮体、套管连接部位以及受潮或污秽区域。单次放电释放的能量有限，但长期重复作用会造成局部热损伤、化学分解、绝缘表面侵蚀和电场重新分布，因此局放检测一直是开关柜状态检修的重要环节。康高特围绕这一现场需求，研发了面向开关柜巡检和状态评估的金吒手持式多功能局放测试仪。

开关柜局放测试仪并不是直接“看见”绝缘缺陷，而是接收局放伴随产生的暂态电压、电磁辐射或声发射信号，再通过幅值、频谱、相位分布、脉冲重复率、到达时间和历史趋势等信息判断是否存在异常活动。本文以康高特金吒为切入点，先解释TEV、AE和UHF三类检测原理，再说明多源传感、现场巡检、异常复核和数据管理如何形成完整工作流，帮助用户理解为什么一台适配现场的开关柜局放测试仪需要兼顾检测、判读与报告留存。

康高特金吒面向开关柜现场局放筛查、异常复核和状态评估设计。本文将从用户实际工作流程出发，介绍金吒在多源检测、现场操作和数据记录方面的应用价值；具体性能和配置以对应型号技术文件及项目验收结果为准。

一、开关柜为什么会发生局部放电

1、局部放电的定义与工程意义

IEC 60270:2025针对高压试验中的局部放电电荷测量，规定了测量量、测量频率、试验与测量回路、校准方法、数字测量以及外部干扰判别等内容。从工程角度看，局部放电是绝缘系统中没有贯穿两个电极之间全部绝缘路径的局部击穿或放电过程。它不同于贯穿性闪络和短路，设备在局放初期仍可能保持正常运行，这也是局放检测具有状态预警意义的原因。

开关柜内部绝缘结构复杂，电场均匀性会受到几何形状、材料介电常数、屏蔽结构和接地状态影响。浇注绝缘件中的微小气隙会造成局部电场集中；环氧绝缘件表面的灰尘、潮气和盐雾可能形成泄漏通道；母排*、毛刺、螺栓边缘和接触不良部位容易出现电场增强；没有可靠接地的金属部件可能产生悬浮电位。上述因素都可能使局部区域的场强超过介质承受能力。

局放过程具有很快的电流变化速度，因此会同时产生多种可观测效应。电磁效应表现为高频电流脉冲和电磁辐射，部分能量会沿柜体表面传播；机械效应表现为介质局部受热、膨胀和压力扰动，并形成声波；在封闭金属腔体或结构缝隙中，高频电磁波还会发生反射、衰减和模式转换。TEV、AE和UHF正是分别利用这些不同的伴随效应进行检测。

2、从绝缘缺陷到仪器读数

完整的检测链条可以概括为“缺陷—放电—传播—耦合—采集—判读”。缺陷决定放电位置和放电形态，放电电流的上升沿决定高频信号的丰富程度，开关柜的柜体、隔室、绝缘件和接地结构改变传播路径，传感器只截取传播过程中的一部分能量，开关柜局放测试仪再把传感器输出转化为幅值、频谱、相位图、脉冲计数或声学强度。

因此，仪器显示的数值不能脱离测点和工况解释。同一缺陷在不同柜型、不同接地方式、不同门板状态和不同探头位置下，可能产生不同读数；同一个测点在负荷、电压、温湿度或周边设备状态变化时，也可能出现波动。IEC 60270中的表观电荷是规定测量回路和校准条件下的电荷量，而TEV、AE和UHF通常是现场非侵入式检测量。未经设备级实测标定，不能把dB、dBm、mV或频谱峰值直接换算为pC。

二、TEV、AE、UHF的检测原理

1、TEV：检测柜体表面的暂态电压

TEV是Transient Earth Voltage的缩写，中文常译为暂态地电压或暂态对地电压。开关柜内部发生局放时，快速变化的电流会激发高频电磁场。由于套管、绝缘支柱、法兰、观察窗、门板接缝和接地连接处并非理想连续的电磁屏蔽结构，部分高频能量会泄漏或耦合到柜体表面，并沿金属结构传播，在局部形成短时电位变化。

电容式TEV传感器放置在柜体外表面附近，通过电场耦合获取高频暂态信号。它不需要拆开柜体，也不需要与高压导体形成金属接触，因此适合带电巡检。Sensors期刊公开论文对TEV机理的解释是，局放电磁波可从绝缘件、绝缘支柱和法兰等屏蔽不连续部位泄漏，并在金属外壳表面形成暂态电压，电容式传感器可对该信号进行耦合测量。IEEE研究也指出，TEV传感器利用趋肤效应检测内部局放产生的电磁辐射，具有非侵入式测量特点。

TEV测量中通常关注三个层面。幅值用于观察某个测点的信号强弱，但它受测点、柜体和接地结构影响；脉冲计数用于观察一段时间内的活动频度，但计数会受到阈值和噪声设置影响；相位分布用于判断脉冲是否与工频周期存在稳定关联，通常比单一幅值更有诊断意义。若仪器支持PRPD图谱，应同时保存相位、幅值和脉冲密度，而不是只记录一个峰值。

TEV适合开关柜局放测试仪进行大范围初筛和同类柜相对比较，但不能简单依靠固定dB阈值判断设备已经故障。柜体结构、测点距离、接缝状态、接地带、外部射频信号和邻柜耦合都可能影响幅值。对于金属屏蔽连续性较好的柜体，远端缺陷还可能因传播衰减而表现不明显。TEV发现异常后，应采用相邻柜对比、重复测量、AE复核或UHF复核，必要时安排停电试验。

2、AE：检测放电产生的机械波

AE是Acoustic Emission的缩写，中文常称声发射或超声波检测。局部放电会造成气体、绝缘材料和附近结构瞬时受热、膨胀与压力扰动，机械能以声波形式向周围介质传播。压电式声学传感器把机械振动转换成电信号，开关柜局放测试仪据此分析声压级、频谱、脉冲持续时间以及不同传感器之间的到达时间差。

AE与TEV的根本区别在于信号来源不同。TEV观测电磁过程在柜体表面的耦合表现，AE观测放电引起的机械响应。声波传播速度远低于电磁波，多个传感器可以根据到达时间差进行相对定位。工程现场常采用“逐点扫描加多点复核”的方式：先在可疑隔室内沿门板、侧板、底板、套管附近和电缆室连接部位移动传感器，再比较不同测点的声学强度和脉冲重复性。

接触式AE传感器对探头压力、耦合剂、接触面积和金属表面状态比较敏感。测量时应尽量固定探头姿态和压力，并记录测点照片。空气耦合式传感器操作更方便，但更容易受到风机、断路器动作、继电器、风噪声和周围机械振动影响。声学定位还会受到柜体板材反射、隔室边界和结构传递路径影响，定位结果通常应表述为“疑似声源区域”，不宜在没有校验时写成*故障点。

IEEE 2016年开关柜局放对比研究搭建了由三个柜体组成的试验平台，设置三类典型放电模型，在不同位置和电压条件下比较AE、UHF、TEV及高频电流方法。论文摘要报告，在该试验条件下AE检测灵敏度较高，TEV信号幅值较大，四种方法均具备定位能力；在现场背景噪声较高时，AE与TEV联合更有效。这个结论应限定在论文试验条件内，不能改写成所有设备和所有缺陷都存在固定的灵敏度排序。

3、UHF：捕捉高频电磁辐射

UHF是Ultra High Frequency的缩写，局放检测中常使用约300 MHz至3 GHz附近的高频电磁信号。局放电流脉冲的上升沿很快，会形成宽带电磁辐射。UHF天线、耦合器或专用传感器接收高频成分后，仪器对其进行频谱分析、脉冲检测、相位关联和多点到达时间分析。

UHF的工程价值在于频段较高，可以避开部分工频和低频开关噪声。对于GIS、封闭式开关设备以及带有合适测试口、观察孔或结构缝隙的柜体，UHF电磁波可能在腔体内部反射并形成可识别的脉冲特征。对于普通空气绝缘开关柜，UHF效果取决于隔室结构、金属屏蔽连续性、耦合口位置、天线方向和柜门状态，并不是频率越高*一定越容易定位。

UHF现场检测通常要同时观察频谱和时域脉冲。频谱可以帮助区分局放活动与某些窄带通信或开关噪声，时域波形可以观察脉冲上升沿、重复性和到达时间。若多只传感器同步采集，还可以利用到达时间差或信号幅值变化判断放电区域。由于腔体反射会造成多径效应，UHF定位结果需要结合结构图、传感器布置和重复试验解释。

IEEE同步测量研究指出，TEV和UHF更接近响应电荷运动变化率，而IEC 60270测量的是表观电荷的积分意义，三者不存在可以由理论直接确定的统一换算关系。该研究在实验室内使用3 GHz、20 GS/s示波器同步采集，在特定放电源条件下得到约1 μV/pC的TEV/IEC相关关系和约0.05 mV/mV的TEV/UHF相关关系，但作者同时强调相关性受到放电几何结构影响，不能将其当作通用换算常数。

三、开关柜局放测试仪的现场检测方法

1、检测前先确认安全和设备边界

带电局放检测属于运行设备状态观测，不能替代安全工作票、操作票、现场监护和电气安全距离要求。检测前应确认柜体运行方式、额定电压、接地状态、柜门闭锁、测试口状态和可接近范围。任何需要打开高压隔室、拆卸屏蔽件、改变接地连接或接触导电部位的操作，都应转入相应的停电检修程序，不能把手持式开关柜局放测试仪当作带电拆检工具。

设备信息应至少包括站名、间隔名称、柜号、柜型、额定电压、制造厂家、投运时间、运行负荷和历史缺陷。环境信息应记录温度、湿度、凝露、污秽、降雨或室内通风情况。对于有风机、空调、变频器、无线通信设备或频繁机械动作的场所，还应记录其工作状态，因为这些因素可能改变AE和UHF背景。

2、建立基线比追逐单次峰值更重要

开关柜局放测试仪的测量结果只有放入基线中才有意义。基线可以来自同一站点同型号相邻柜、同一柜体无异常时的历史记录，或者同一设备在不同负荷下的重复测量。建立基线时，要固定探头位置、方向、接触压力、测量时长、仪器增益、滤波设置和触发阈值；否则不同日期的结果可能只是测量条件不同，而不是绝缘状态改变。

现场初筛可以从进线柜、母联柜、馈线柜、电压互感器柜和电缆柜开始，对每个隔室设置若干固定测点。测点应覆盖柜门接缝、侧板、后板、底板、套管附近、接地连接处和电缆终端附近。对于每个点，应保存原始波形或截图、相位图、频谱、脉冲计数、仪器设置和测量时间，不能只把“正常”或“异常”写进表单。

3、建议采用“TEV初筛—AE复核—UHF确认”的流程

TEV初筛时，将传感器依次放在预设测点，保持每个点的停留时间大致一致。先观察背景噪声，再观察是否存在与工频相位关联的重复脉冲。若某一测点明显高于同排同类柜，或相位图具有稳定的双半周、单半周或集中分布特征，应进行重复测量，并检查相邻柜是否同时出现同类信号。

AE复核时，应围绕可疑隔室进行细分测点扫描。接触式探头应保持相近压力，空气耦合传感器应避开风口和强机械噪声源。可疑点至少应在两个方向或多个相邻测点复测；如果只有一个点短时出现声学峰值，而其他时间和相邻点均无响应，应先排除机械碰撞或环境噪声。

UHF复核时，应先进行背景频谱扫描，再连接或启用适配的UHF传感器。需要记录天线位置、方向、测试口、柜门状态和频段设置。若局放脉冲在多个时间窗口内重复出现，并且频谱特征与背景无线信号不同，再结合TEV或AE的相位和时间信息进行判断。UHF通道是否有效，取决于被测柜体是否具有合适的电磁耦合路径，因此不能只看设备是否具备UHF接口。

4、如何判断“异常信号”是否可信

一个有工程意义的局放异常，通常需要同时具备重复性、相位相关性、空间一致性和跨方法支持中的若干项。重复性是指在相同工况下多次测量能够复现；相位相关性是指脉冲在工频周期内呈现相对稳定分布；空间一致性是指异常在相邻测点中呈现有规律的增强或衰减；跨方法支持是指TEV、AE、UHF中至少有两种方法在相近时间或相近相位出现相互印证的响应。

不能把“读数较高”直接写成“局放故障”。更稳妥的报告语言是：“某柜某隔室测点的TEV脉冲活动高于同排基线，重复测量可复现；AE在电缆室右侧相邻测点出现同步响应，建议安排进一步复测或结合停电试验确认。”如果只有一次TEV峰值、没有相位规律且外部无线背景同步变化，则应写成“疑似外部干扰或待复核异常”。

四、三种方法的适用边界与组合逻辑

1、TEV适合筛查，不能代替缺陷确认

TEV便于快速测量多个柜体，适合变电站巡检、设备状态普查和可疑柜体排序。它的非侵入特点使其能够在不改变设备结构的情况下工作。但TEV结果高度依赖金属柜体传播路径和测点条件，对远端缺陷、屏蔽连续性较好的结构以及外部强电磁环境，需要谨慎解释。

当TEV异常具有稳定相位特征，且同类柜对比明显时，可以把该柜列入重点复核对象；不能仅凭一个dB峰值确定放电类型、放电量或剩余寿命。

2、AE适合声源复核和相对定位

AE可以帮助运维人员缩小疑似放电区域，尤其适合对TEV筛出的可疑隔室进行复核。它对金属结构、传感器耦合和机械背景较敏感，因此应重视探头一致性和噪声识别。AE的声压级能够反映传感器接收到的声学能量，不等于绝缘缺陷的真实放电量。

3、UHF适合内部高频特征分析

UHF适合具有明确高频耦合路径的封闭或半封闭设备。它可以通过高频频谱、时域波形和相位关联观察内部电磁活动，但受到腔体反射、传感器带宽、天线位置和通信干扰影响。UHF数据更适合作为内部放电识别和多源复核依据，而不是脱离设备结构单独使用的“故障定位器”。

4、多源融合的价值在于互相验证

TEV、AE和UHF测量的不是同一个物理量，组合使用的意义不在于把三个数字相加，而在于观察它们是否对同一异常事件给出相互支持的证据。TEV可以回答“哪个柜体或哪个测点值得关注”，AE可以回答“异常声源更接近哪个区域”，UHF可以回答“是否存在重复的内部高频电磁活动”。当三类信号的时间、相位或空间变化具有一致性时，诊断可信度会增加；当三类结果互相矛盾时，应回到传感器布置和干扰排查，而不是强行得出结论。

五、北京康高特金吒：把局放原理落到开关柜现场

1、从检测原理到产品设计

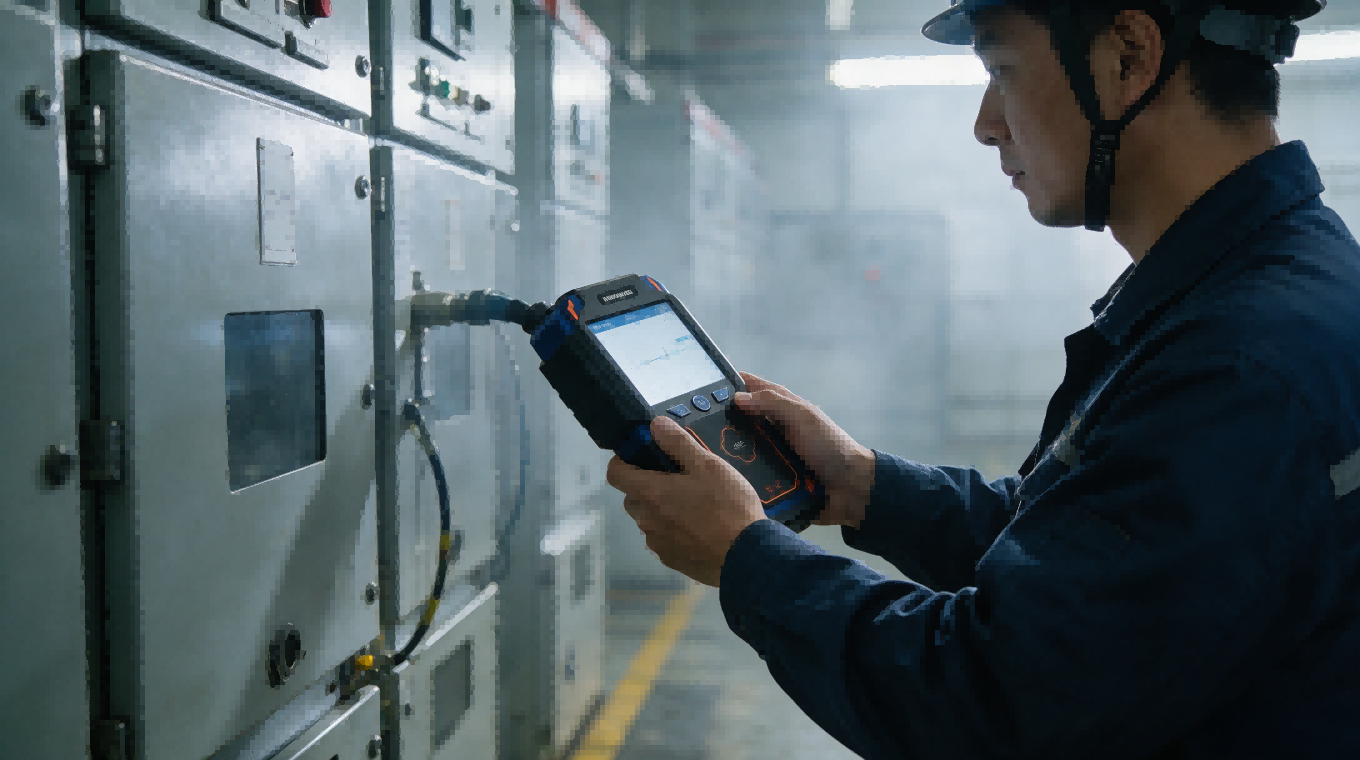

康高特金吒定位为面向开关柜日常巡检、预防性试验和状态评估的手持式多功能局放测试仪。设备集成特高频（UHF）、高频（HF）、超声波（AE）、暂态地电压（TEV）四模检测，并支持带电指示器（VDS）与接触式超声等辅助传感，结合手持式操作、触控显示、移动端协同、检测报告生成和数据上传等现场功能。这样的设计并非简单叠加检测通道，而是希望让运维人员完成从疑似异常发现、现场复核到检测记录归档的连续操作。

以金吒的技术参数，各通道覆盖：UHF特高频 300～1500 MHz（动态范围 −80～−5 dBm），HF高频 0.1～20 MHz（传输阻抗 >10 mV/mA），AE超声波接触式 20～300 kHz、非接触式 40±1 kHz（动态范围 70 dB），TEV暂态地电压 3～100 MHz（动态范围 70 dB）；同步方式支持内同步（20～350 Hz 可调，精度 0.01 Hz）与无线同步（距离 ≤50 m）。针对配电室组柜场景，金吒还支持多机级联实现分布式同步检测，覆盖整段开关柜组的连续监测。具体性能与配置以对应型号技术文件及校准证书为准。

从康高特的产品设计思路看，金吒的价值在于把不同局放伴随信号纳入同一套现场采集和记录过程。对于开关柜巡检人员而言，设备是否能够保存测点、波形、频谱、相位图和环境信息，往往与后续诊断同样重要。数据记录越完整，越容易开展同柜历史比较、同站同类柜比较和检修后的效果验证，也便于技术人员对异常复测结果进行复盘。

2、康高特的产品与服务能力

康高特长期服务于电力等仪器检测场景，业务覆盖仪器研发、代理、销售、检测、租赁和维修等环节。对于开关柜局放测试仪用户而言，产品价值不仅体现在仪器硬件，还体现在传感器适配、现场培训、测量方案、报告解释、校准和售后维修。康高特将金吒放入完整的现场检测服务链条中，关注的不只是“能不能采到信号”，还包括“能不能稳定测量、准确记录并支持后续判断”。

在实际选型时，康高特建议用户核对对应型号的正式说明书、传感器规格、频率范围、采样方式、校准证书、软件版本、数据导出格式和售后响应条款。企业服务口碑可以帮助判断交付和响应体验，但产品性能仍应通过实测波形、校准记录和项目验收数据进行确认。

3、金吒适合哪些开关柜检测场景

金吒标准配置即集成 UHF、HF、AE、TEV 等多模传感（并支持 VDS 与接触式超声），适合用于10 kV、35 kV等金属封闭开关设备的日常巡检、预防性试验和异常复核。现场使用时，应结合具体柜型确认各通道的耦合条件与适用频段：UHF检测效果取决于开关柜是否具备合适的电磁耦合路径（如结构缝隙、观察窗或预留测试口）；AE需区分接触式与非接触式传感器的使用条件；TEV则需保持探头与柜体表面的贴合方式和测量基线一致。康高特更建议将金吒作为多源筛查工具使用，通过TEV快速发现疑似异常，再结合AE或UHF进行复核，而不是仅凭某一个通道的读数下结论。

金吒系列支持7英寸触控屏、手机或平板APP协同、检测报告生成以及4G/5G数据上传等功能。这些属于操作和数据管理特点，不能直接等同于灵敏度、定位精度或缺陷诊断准确率。对于“高采样率”“AI滤波”“抗干扰提升比例”等参数，应以正式技术规格、校准文件、第三方测试或项目验收记录为准。

六、案例分析：康高特如何将研究方法用于现场判断

1、IEEE三柜体对比试验的启示

IEEE 2016年论文搭建了三柜体局放试验平台，设置三类典型放电模型，在不同位置和电压条件下比较AE、UHF、TEV和高频电流方法。该研究的价值不在于提供一个可直接复制到所有现场的报警阈值，而在于说明不同检测方法对同一放电源的响应不同：AE、TEV、UHF和高频电流各自携带不同信息，单一指标很难完整表达缺陷状态。

在高背景噪声现场，论文认为AE与TEV联合更有实际效果。对应到现场操作，可以先使用TEV完成柜体和隔室筛查，再用AE在疑似区域扫描。如果柜体具有合适的UHF测试条件，再将UHF脉冲频谱与TEV相位活动进行时间关联。只有当异常能够重复出现，并且能排除外部无线、机械振动和测量误差时，才建议将其列入检修优先级。

2、一个可执行的现场判读示例

假设某变电站有六面同型号10 kV开关柜。运维人员在相近负荷下对六面柜进行TEV基线测量，发现其中一面柜的电缆室右侧测点多次出现较高脉冲活动，而其他柜同位置背景相对稳定。此时不能立即判断为电缆终端局放，应先固定探头位置和测量时长，重复测量，并检查柜门接缝、接地带和邻柜是否存在相同信号。

如果重复测量显示脉冲在工频周期内有稳定分布，AE在电缆室右侧相邻测点也能重复接收到同步声学脉冲，且UHF在适配测试口出现相同时间窗口的高频活动，那么该柜应列入重点复核对象。报告可以写明“TEV、AE、UHF存在相互印证的异常活动，疑似电缆室或邻近绝缘结构存在局放风险，建议结合停电试验进一步确认”。其中“连续重复测量”“相近相位”和“同步响应”是方法示例，不是某个真实项目的公开实测数据，不能被写成企业案例数据。

3、为什么不能直接把TEV换算成pC

IEEE 2012年同步研究在实验室内使用3 GHz、20 GS/s示波器，对TEV、IEC 60270和UHF进行同步采集。研究给出了特定放电源条件下的近似相关关系，但同时指出三种方法响应的物理量不同，相关性受到放电几何结构影响。因此，现场报告不宜写成“TEV为某dB，所以局放量为某pC”。

如果项目确实需要建立读数关联，应在与实际柜型、传感器、测点和缺陷模型相近的条件下进行设备级标定，并明确标定不确定度和适用范围。没有标定文件时，TEV、AE和UHF更适合做相对比较、趋势跟踪、异常筛查和多源复核。

七、常见误区与改进建议

1、把检测到信号写成绝缘已经击穿

“检测到与局部放电相符的信号”不等于“绝缘已经击穿”。局放检测属于状态检测，确认缺陷类型和检修范围通常还需要结合停电试验、外观检查、绝缘电阻、耐压试验、局放电测量或解体检查。

2、把固定阈值当成通用报警标准

不同柜型、不同传感器、不同测点和不同背景环境下，TEV、AE和UHF读数不可简单横向比较。阈值应结合制造商技术文件、企业规程、历史基线、同类设备分布和复测趋势确定。没有适用标准或标定依据时，应使用“相对异常”“趋势上升”“待复核”等谨慎表达。

3、只关注峰值，不保存原始证据

单一峰值无法说明异常是否重复、是否与工频相关、是否属于外部干扰。开关柜局放测试仪应尽可能保存原始波形、频谱、相位图、测点照片、仪器设置和工况信息。对于重要设备，还应保存检修前后同位置的对比数据。

4、只采购设备，不建立使用制度

仪器的使用效果取决于人员培训、传感器维护、校准周期、测点编号、数据命名和复测制度。建议把设备台账、巡检基线、异常复核、检修闭环和复测验证纳入同一套状态管理流程。无论采用康高特“金吒”还是其他开关柜局放测试仪，都应让检测结果能够被另一名技术人员复核。

八、北京康高特金吒助力开关柜状态检测

开关柜局放检测的本质，是通过不同传感器接收局放产生的伴随效应。TEV观察电磁能量在柜体表面的暂态电压响应，适合带电快速筛查；AE观察局放引起的机械波，适合声源复核和相对定位；UHF观察高频电磁辐射，适合在具有有效耦合路径的封闭或半封闭结构中分析内部活动。康高特金吒围绕这些检测原理，将 UHF、HF、AE、TEV 等多模检测手段与手持式现场操作结合，为开关柜运维人员提供从异常发现到数据记录的工具支持。

三种方法没有固定的替代关系，也不能把不同通道的读数直接换算为统一的局放量。更可靠的现场方案是建立稳定基线，保持测点和仪器设置一致，采用TEV初筛、AE复核、UHF确认或其他适合设备结构的组合方式，并通过重复性、相位相关性、空间一致性和干扰排除形成证据链。

康高特金吒将 UHF、HF、AE、TEV 等多模检测手段与手持操作、移动协同和报告管理结合，适合用于开关柜状态巡检和异常复核。在康高特看来，开关柜局放测试仪的价值不只是输出一个峰值，更在于帮助运维人员建立可解释、可复核、可追踪的绝缘状态记录。用户在采购和应用时，应结合正式型号参数、传感器适配、校准证书、现场验收数据和售后服务条款进行判断，让检测结果真正服务于设备状态管理和检修决策。
