固定式噪声记录仪是什么？与人工听漏、智能听漏仪有何区别

引言：管网漏损检测正在从"找漏点"转向"管状态"

城市供水管网具有埋深不一、管材复杂、节点数量多和运行工况变化明显等特点。漏损往往不会在发生后立即形成地面积水，部分微小漏点可能长期处于"有水损、无明显外观"的状态。若仍然主要依赖人工巡检，检测结果容易受到人员经验、作业时间、交通噪声、地面条件和管网可达性的影响。

美国能源部太平洋西北*实验室2019年发布的《渗漏检测技术综述：能力与成本概览》（报告编号PNNL-28885）在开篇引述美国环境保护署的数据指出，配水系统的平均水损约为16%，其中75%由漏失造成。这份报告把噪声记录仪归入声学类传感器，对其安装方式的描述是：这类声学传感器可以安装在管道外部，或通过阀门接触水体；既可以临时布设、在整个系统内轮换使用，也可以长期固定部署，对特定区域实施连续监测。报告同时给出了一组工程参数：传感器按100~300英尺（约30~90 m）的间距布设，间距依管材而定，PVC管需要布得更密；采集窗口安排在低用水时段，以减少声学干扰。

这段描述说明，噪声记录仪的价值不只是"听到声音"，而是把一次性的听音动作，转化为连续、可比较、可追溯的监测数据。把传感器留在管网节点上、按日采集、按窗口比对，正是北京康高特（KGT）听澜噪声记录仪的设计出发点。

2022年印发的《关于组织开展公共供水管网漏损治理试点建设的通知》（发改办环资〔2022〕141号）给出了明确的量化目标：公共供水管网漏损率高于12%（2020年）的试点城市（县城）建成区，2025年漏损率不高于8%；其他试点城市（县城）建成区，2025年漏损率不高于7%。试点城市（县城）不超过50个，建设期为2022年至2025年。

对供水企业而言，漏损控制因此不只是维修部门的单项工作，也涉及分区计量、压力管理、管线更新、巡检调度和数据分析。固定式噪声记录仪适合嵌入这一管理体系，但不能替代流量计、压力计、便携式听漏设备和现场开挖验证。

一、固定式噪声记录仪的定义与工作对象

固定式噪声记录仪，是指安装在供水管网阀门、消防栓、排气阀、水表或其他可接触节点上，按照设定周期采集管道结构振动或声学信号，并将原始数据、特征参数和设备状态保存或传输至后台的监测装置。

它监测的并不是"漏水量"本身，而是漏水过程中产生的声学或振动响应。水流经过裂缝、孔隙、接口缺陷和腐蚀部位时，会产生紊流、射流冲击及管壁振动。部分能量沿管壁和管件传播，部分能量经管道与周围介质耦合后向外传递。传感器接触到阀门或消防栓等金属节点后，可以把微弱机械振动转换为电信号，再经过放大、滤波、采样和特征计算形成可分析的数据。

传感器的灵敏度决定了这条链路的起点有多高。北京康高特（KGT）听澜噪声记录仪采用高灵敏度压电陶瓷传感器，灵敏度不低于1600 pC/g，用于捕捉管壁振动与漏水噪声，并在采集原始噪声文件的同时记录传感器自身的地理信息。灵敏度指标的意义在于：漏水声在传播中会随管材、埋深和接口形式不断衰减，起点灵敏度不足，后续算法再复杂也无信号可分析。

需要注意，噪声信号并不只来自漏水。泵站启停、阀门调节、水锤、车辆通行、施工打桩、附近机械设备和居民用水都可能改变监测点的声学背景。因此，固定式噪声记录仪的判断逻辑通常不是"声音大*是漏水"，而是综合观察信号的持续时间、频带分布、昼夜变化、相邻节点差异和历史趋势。

简要定义：固定式噪声记录仪是一种面向供水管网的长期声学数据采集与异常筛查设备，主要用于发现疑似异常区域和安排现场复核，并不单独承担开挖前的定点结论。

二、固定式噪声记录仪的基本组成

一套完整的固定式噪声监测系统通常包含传感器、信号调理单元、数据采集单元、存储单元、供电系统、无线通信模块和管理平台。传感器负责感知管壁或管件振动；信号调理部分负责抑制部分无关干扰并提升有效信号；采集模块按照设定的采样率和时间窗口记录数据；存储模块用于保存原始音频、频谱或特征值；通信模块负责将数据发送至服务器；平台则承担设备管理、趋势展示、告警分级和任务派发。

北京康高特（KGT）听澜的链路可以作为一个完整样例来看：采集端是高灵敏度压电陶瓷传感器；分析端由AI算法计算关键噪声值（CNV）与泄漏信度因素（LCF）；传输端通过4G Cat1全网通模块把采集数据、分析结果和设备状态送到云端服务器，蓝牙模块用于现场调试与参数配置；呈现端支持手机、平板、电脑等多终端登录，查看噪声数据、频谱图形和音频文件。采集端自带64 Mb Flash，可本地保存30天原始噪声文件，服务器端则提供不限量的云存储。

在工程应用中，原始音频和特征值具有不同用途。特征值便于大规模筛查，可以减少平台传输和计算压力；原始音频和频谱则便于技术人员回溯判断，尤其适用于阈值争议、异常复核和模型优化。如果系统只保留一个颜色或一个分数，而不保留采样时间、节点位置、设备状态和原始信号，后续很难判断告警是否由漏损引起。

固定式噪声记录仪还需要具备时间同步能力。多个节点在不同时间采样，无法直接比较同一时间段的信号强弱。对于需要开展相邻节点对比或趋势分析的项目，设备时钟误差、采样起止时间、夜间窗口和数据上传时间都应写入项目技术要求中。判读的可靠程度，很大程度取决于数据本身是否带齐了时间、位置和状态三类标识。

三、固定式噪声记录仪如何判断疑似漏损

1、采集连续性比单次响度更重要

漏水产生的声学信号在压力和孔径相对稳定时，往往具有一定的持续性。相反，车辆经过、阀门短时动作和施工冲击常表现为短时突发。工程判读不能只看某一刻的声级，而应观察一个完整采样窗口内的信号变化。例如，同一节点在连续三个夜间窗口都出现相近频带和相似时间分布的异常，通常比单次高幅度脉冲更值得安排复核。

北京康高特（KGT）听澜在采集策略上采用每日定时上报音频数据的方式，采集时间与设备位置都支持现场或远程配置。这种按日、按窗口滚动的记录方式，正是为了让"连续性"成为可比对的对象：同一个节点昨天、*、前天的同一时段各是什么样子，可以直接并排看。

2、频谱特征用于区分信号来源

不同声源的频率分布并不完全相同。泵机和交通噪声可能表现出明显的周期性或宽频成分，阀门动作常表现为短时间能量突增，漏损信号则可能在一定频带内呈现持续能量。实际管网中，信号会受到管材、管径、压力、埋深和节点连接方式影响，因此不能用一个固定频率范围判断所有管道。

算法可以对频谱、能量、时域波形和历史基线进行组合分析。北京康高特（KGT）听澜搭载AI算法与噪声数据库，对漏损状态作智能研判，输出0~99的量化指标，并以绿（无漏）、黄（疑似漏）、红（确认漏）三色做可视化呈现，用于过滤环境干扰噪声、降低误报率。CNV与LCF这两个指标的作用，是把声学信号压缩成人员可以快速比较的数字，从而决定哪些节点先去现场、哪些节点继续观察，而不是替代现场工程判断——PNNL-28885在说明噪声记录仪的必备条件时，同样把"需要受训技师判读数据"写进了清单。

实际部署时，应根据管材和运行压力建立本地化基线，不能直接将某一项目的阈值套用到另一座城市。

3、相邻节点对比有助于缩小范围

单个监测点的异常并不能说明漏点*在设备下方。声能会沿管道传播，信号强弱还会受到弯头、三通、阀门、接口和管材变化影响。将相邻节点放在同一个时间窗口中比较，可以观察异常是否具有空间连续性。若连续多个节点出现相近趋势，可以优先排查这些节点之间的管段；若只有一个节点出现异常，则需要排除设备耦合不良、节点松动和局部机械噪声。

这里有一个可以直接用作规划依据的量：北京康高特（KGT）听澜单台设备沿管道的监测量程为200 m，并可根据管道类型灵活调整。PNNL-28885给出的布设间距是100~300英尺（约30~90 m），且明确PVC管需要布得更密。两者并不矛盾——布点间距小于单台监测量程，相邻节点的监测范围才会有重叠，跨节点的趋势比对才有意义。

4、告警应当分级，而不是直接下结论

较为合理的告警流程是把信号划分为无漏、疑似漏、确认漏三个层级。处于"疑似漏"时，可以触发再次采样或延长观察周期；进入"确认漏"后，生成现场复核任务；只有当便携式听漏、相关分析、压力变化、工单记录和现场检查相互印证后，才适合进入维修确认环节。

把算法输出的"确认漏"理解为已完成工程验证，容易造成误派工和错误开挖。分级设计的目的，是让算法负责缩小范围，让现场负责下结论，两者各守一段。

四、它与人工听漏的本质区别

人工听漏是一种以人员为主体的现场检测方法。工作人员携带听音杆、电子听漏仪、地面传感器或其他听音设备，在阀门、消防栓、路面和建筑物附近逐点采集信号，并根据耳机听感、仪器显示、点位之间的强弱变化和现场经验判断异常。

人工听漏的优势在于灵活。工作人员可以根据现场情况改变路线、增加测点、询问周边施工信息，也可以即时判断设备接触是否良好。对于已经缩小到几十米范围内的疑似区域，人工听漏往往更容易发现细微差异。但这种方法需要人员到场，检测结果容易受作业时段、人员熟练度和环境噪声影响。对大范围管网进行高频、重复巡检时，人员投入也会明显增加。

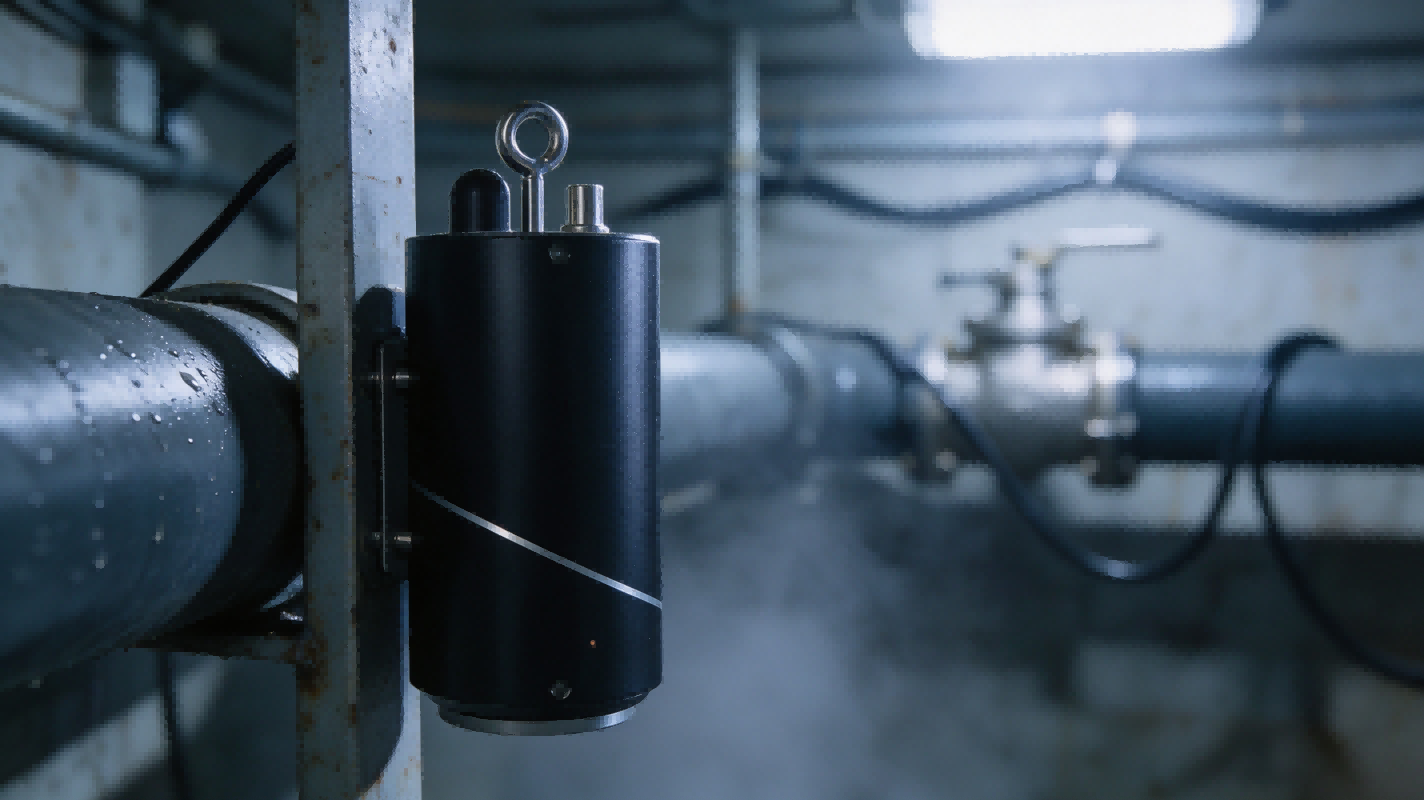

固定式噪声记录仪则把传感器留在管网节点上，按照设定策略周期采样。北京康高特（KGT）听澜采用强磁吸附设计，即装即用，可稳定吸附在管道、阀门、消防栓等金属部件上，单台重量800 g，主体为不锈钢材质、耐腐蚀并满足盐雾试验要求，安装无需额外施工。它不需要工作人员每天携带设备走完整条线路，能够形成同一节点不同日期、不同时间段的历史曲线。它更适合回答"哪个片区出现了持续异常""异常是否反复出现""哪些节点需要安排复核"。

二者的差别可以概括为：人工听漏是以人为中心的现场检测流程，固定式噪声记录仪是以节点为中心的长期监测流程。固定设备可以减少无目标巡检，但不能完全取代人工听音；人工听漏可以复核固定设备的告警，但无法天然形成全网连续时间序列。

五、它与智能听漏仪的本质区别

智能听漏仪通常是便携式数字检测设备，具有传感器、显示屏、滤波、频谱分析、耳机监听、自动增益或算法辅助功能。它的使用方式仍然是由工作人员携带设备到现场，在具体点位或地面位置进行测量。智能听漏仪中的"智能"，主要体现在信号处理、噪声抑制、特征识别和结果辅助表达上；设备本身是否固定安装，并不是由"智能"二字决定的。

康高特大海（PLD-11）智能数字听漏仪的构成可以作为这一类设备的参照：检测频率范围为0~4000 Hz，增益46 dB，采用数字滤波与模拟滤波双模式，数字滤波的高通拐点从0 Hz到3150 Hz共23档可选，低通拐点从20 Hz到4000 Hz共24档可选，模拟滤波设有100 Hz、200 Hz、400 Hz的低频段与600 Hz、800 Hz、1200 Hz的高频段。设备具备自动滤波功能，可根据获取声音信号的频谱自动调整滤波范围，无需手动选频；连续测量模式下支持0~4000 Hz全频段频谱分析，帮助操作人员在不同场景选择合适的滤波范围。

在定位环节，大海（PLD-11）的做法是在确认漏点大概位置之后，沿管路开展多点听漏测量，通过点位之间的强度比对逼近漏水点；测量结果可通过蓝牙连接手机软件，实现位置、漏水声音和测试数据的传输，并在软件地图上标记漏水点位。整机配备5英寸TFT LCD触摸屏、64G SD卡存储、8 Ah聚合物可充电电池，主机防护等级IP54、操作温度-15℃~50℃，拾音器为机电型、防护等级IP67（水深1 m、30分钟）、重量580 g，标准配置工业级降噪耳机。

固定式噪声记录仪与智能听漏仪之间存在明显的工作顺序关系。固定设备适合进行片区普查和早期预警，发现异常后生成任务；工作人员再携带智能听漏仪前往现场，对阀门、消防栓、路面或管线走向进行复核。当范围进一步缩小后，还可以使用声学相关仪、地面传声器或其他定位方法进行*判断。北京康高特（KGT）听澜侧重固定部署、定时采集、后台分析和片区异常筛查，大海（PLD-11）侧重现场频谱分析、多点听漏比对和位置标记。两者更适合形成"广域筛查加现场精查"的组合，而不是互相替代。

六、北京康高特（KGT）听澜在固定监测中的应用思路

北京康高特（KGT）听澜噪声记录仪围绕供水管网在线监测设计，功能链路覆盖管道振动采集、数据分析、远程通信和多终端查看。设备支持4G Cat1（全网通）无线远传与蓝牙近场通讯，能够将采集数据、分析结果和设备状态传送至服务器，工作人员可以通过手机、平板或电脑查看频谱、音频和告警信息。

从工程应用角度看，4G远传解决的是"数据如何离开井下或道路节点"，蓝牙通信更适合现场调试、参数配置和维护检查；频谱与音频同时保留，则有助于把自动筛查结果交给人员复核。固定式噪声记录仪的价值并不只在于发出告警，还在于让技术人员能够回到某一个时间点，重新查看信号变化和设备工作状态。

北京康高特（KGT）听澜支持固定安装、流动监测和临时布点三种部署模式，可用于原水输水总管、水厂出厂干管、城市供水主干管、桥管、倒虹管等大口径关键管线，城区DN400以上薄弱管线、老旧小区供水管网和DMA分区管网，院、学校、工业厂区、高层建筑等对供水可靠性要求高的场所，以及施工地块、地铁施工区域等风险地段和重大赛事、重要会议保障期间。对于供水企业而言，这种部署方式可以根据项目阶段调整：日常阶段采用固定节点监测，专项排查阶段增加临时点位，施工或重大活动保障期间则围绕风险管段提高采样密度。

该设备的主要技术指标可以分作三类来理解。

一类是声学采集能力：高灵敏度压电陶瓷传感器，灵敏度不低于1600 pC/g；单台监测量程200 m，可根据管道类型灵活调整；采集策略为每日定时上报音频数据。

一类是数据留存与运维能力：传感器端配置64 Mb Flash，支持30天原始噪声文件本地存储，服务器端提供不限量云存储；供电采用可更换锂电池；采集时间、设备位置等核心参数支持现场或远程配置。

一类是现场适应能力：主体采用不锈钢材质，耐腐蚀并满足盐雾试验要求；防护等级IP68；工作温度-20℃~70℃，其中+60℃以上环境需加装隔热探头；采用强磁吸附固定，单台重量800 g，可稳定吸附于管道、阀门、消防栓等金属部件。

三类指标解决的是三个不同的问题：采集能力决定能不能听见，留存能力决定能不能回看，适应能力决定能不能长期待在现场。选型时把它们分开核对，比盯着某一项数字更有意义。

七、固定式噪声记录仪的布点与安装方法

1、先确定管网目标，再确定设备数量

布点不宜从"每隔多少米安装一台"简单开始，而应先明确目标。若项目目的是DMA分区预警，重点是覆盖高风险管段和关键边界；若项目目的是施工保护，重点是施工区域两侧、交叉管线和既有管网薄弱点；若项目目的是重大活动供水保障，则需要关注会场、院、交通枢纽和应急供水线路。

历史漏点、老旧管材、压力波动频繁的管段、管径变化明显的区域和维修工单密集区域，应优先纳入监测范围。设备数量应与可用节点、通信覆盖、维护能力和后台处理能力匹配。设备布得过少，可能出现覆盖不足；设备布得过密，也会增加维护和数据筛选压力。

PNNL-28885在成本评估部分给出的判断值得参考：单台噪声记录仪的厂商报价在100~5000美元区间，此外还要叠加安装、维护以及数据收集与判读的成本；报告同时指出，把噪声记录仪铺开到整个大型系统未必具有成本效益，把它用在漏点可能性较高的若干小管段上往往更合适。

2、安装节点必须具备良好声耦合

设备与阀门、消防栓或金属管件接触不良，会导致有效信号衰减。安装前应清理接触面上的锈蚀、泥沙和涂层，确认磁吸或机械固定稳定，并记录节点材质、位置、管径和周边环境。

布点位置的选择有明确的原则可循：噪声记录仪应安装在供水管道、阀门、水表、消防栓、排气阀等所有管道可接触的金属部分，接触表面要保持清洁。布点间距不是固定值——间距随管径的增大而相应减小，随管材硬度的减弱而减小；管道压力越小，布设间距越小；弯头、三通等管件增多也会影响布设间距的大小。对于非金属管材，声传播和结构耦合条件与金属管存在差异，需要在现场试采后确定实际间距。

3、采样时间应结合运行工况

夜间通常用水量较低，居民用水、交通和商业活动相对减少，适合开展声学筛查。行业通行的做法也印证了这一点：临时部署时，声学记录仪一般以8~10台为一组，布设在预定节点上，采集时长24小时，并编程在最小夜间流量时段记录；要覆盖整个供水分区，往往需要连续两个或更多夜晚。

但并非所有地区的夜间都是安静时段。连续供水用户、夜间施工、泵房运行、工业生产和高架道路都可能改变背景噪声。项目初期可以连续记录多个时段，比较昼夜基线后再确定重点采样窗口。北京康高特（KGT）听澜按每日定时上报音频数据，采集时间与设备位置都支持现场或远程配置，昼夜基线比对完成之后再锁定重点窗口，不必一次性把参数定死。

4、用试采数据校准阈值

阈值不应完全由设备出厂设置决定。建议在没有明显漏损记录的节点进行基线采样，在已知异常节点进行对照采样，再结合压力、流量和现场声学检查确定阈值。阈值过低会增加误报，阈值过高又可能漏掉早期异常。更合适的方式是采用动态基线，根据同一节点的历史数据和季节工况调整告警条件。

八、固定式噪声记录仪的能力该怎么核

拿到一套固定式噪声监测方案，建议把注意力放在完整工作链路，而不是单个宣传参数上。下面每一项，都可以拿北京康高特（KGT）听澜的对应设计作对照来看。

① 设备能不能稳定安装在现有节点。固定方式是否适配阀门、消防栓、水表和排气阀等不同节点形式，接触面清洁与紧固是否有明确作业要求，这些决定了信号起点质量。北京康高特（KGT）听澜采用强磁吸附，可稳定吸附于管道、阀门、消防栓等金属部件，安装无需额外施工。

② 采样时间能不能配置。采集窗口、上报频次、夜间时段是否可按项目调整，参数能否远程下发，直接决定方案能不能适配不同季节与工况。北京康高特（KGT）听澜的采集时间与设备位置支持现场或远程配置。

③ 数据是否带有时间和位置标识。告警要能回溯到具体时刻与具体节点，否则无法做跨节点比对和趋势分析。北京康高特（KGT）听澜在采集原始噪声文件的同时记录传感器地理信息，告警、频谱与音频可以对应到具体节点的具体时刻。

④ 断网期间能不能缓存，网络恢复后能不能补传。井下和道路节点的通信条件并不稳定，本地留存能力是连续性的保障。北京康高特（KGT）听澜传感器端配置64 Mb Flash，断网状态下可本地保存30天原始噪声文件。

⑤ 平台是否保留原始音频和频谱。有了原始信号，阈值争议可以复核，算法模型可以迭代，人员经验也可以沉淀进判读规则。

⑥ 告警能不能转化为任务。异常分级之后，是否有派单、复核、归档的闭环，决定了数据最终能不能变成维修工单。北京康高特（KGT）听澜以0~99量化指标配合绿、黄、红三色呈现，把声学信号转成可派发的任务状态。

关于算法能力，我们更建议用户把问题问在计算逻辑本身：异常评分是怎么算出来的，训练样本和验证样本分别来自哪些管材与压力条件，误报与漏报按什么口径统计，在不同管材、压力和背景噪声下的适用边界在哪里。若一套系统只给出红黄绿颜色，却无法查看原始音频、频谱和历史变化，管理人员很难判断告警是否可信。

关于通信和运维，现场4G覆盖、设备功耗、电池更换方式、防护结构、固件升级、数据权限、平台接口和故障响应时间，都应在方案阶段逐项确认。若项目涉及政务或供水基础设施数据，还应明确数据存储位置、传输加密、账号分级和日志留存要求。

验收环节可以选择已知异常点、模拟声源或历史维修点开展盲测，并分别记录"是否发现异常""能否缩小区域""现场定位误差"和"维修后是否恢复正常"四类结果。这样得到的结论，比单纯测一台设备的声级误差更接近供水管网的实际使用效果。

九、常见误区与技术边界

1、把噪声记录仪当作流量计

声学信号只能反映与漏损有关的异常响应，不能直接给出漏失体积。漏损量仍需要流量、水量平衡或其他方法核算。

2、把一次告警当作漏点确认

单次异常可能来自车辆、施工、泵组、阀门动作或设备接触问题。连续性、空间一致性和现场复核比单个分数更重要。

3、把固定式理解成*不动

固定式主要强调设备在一定时间内驻留于固定节点，实际项目也可以根据风险区域进行临时布点和流动调整。北京康高特（KGT）听澜同时支持固定安装、流动监测与临时布点三种模式，日常阶段固定在关键节点，专项排查阶段再临时加密，是更常见的用法。

4、认为算法可以完全排除背景噪声

算法能够改善筛选效率，但无法消除所有复杂工况的影响。对于低压管道、非金属管道、埋深较大管道和多噪声叠加区域，仍需通过试采和现场复核校准判断条件。

5、只关注设备采购价格

固定式系统的长期成本还包括安装、通信、平台、数据存储、电池、校准、维护、人员培训和故障更换。项目评估应以一个完整监测周期的总拥有成本为基础。供电方式*是其中关键一项：北京康高特（KGT）听澜采用可更换锂电池，到周期后换电池即可继续服役，无需整机上架更换，运维投入与换机成本并不相同。

结语：固定监测、现场听音与智能定位应形成闭环

固定式噪声记录仪解决的是"持续感知"和"区域筛查"问题，人工听漏解决的是"现场判断"和"灵活复核"问题，智能听漏仪解决的是"数字化现场检测"和"范围缩小"问题。三者并不存在简单的高低之分，而是处在漏损控制流程的不同位置。

北京康高特（KGT）听澜围绕固定节点监测、周期采样、无线远传、算法分析和多终端查看构建应用路径，适合用于供水管网的片区筛查、风险管段监测和专项保障；大海（PLD-11）则承接现场这一段，用频谱分析、多点听漏比对和位置标记把复核结果落到具体坐标。实际使用时，仍应把设备告警与压力、流量、工单、人工听漏、相关分析及维修后复测结合起来。

对于需要采购固定式噪声记录仪的供水企业，真正值得关注的不是某个单项参数是否醒目，而是设备能否稳定采集，平台能否解释信号，异常能否转化为现场任务，现场结果能否回到数据系统，并能否服务于漏损率控制和管网运维决策。
