听漏仪频响范围多少合适？0–4000Hz够用吗？

摘要

听漏仪的频响范围不能只看标称上限。对金属管、近距离接触式听音和背景噪声较低的工况，0–4000 Hz通常能够覆盖相当一部分漏水源声；对埋地塑料管、大口径管、低压管网或测点间距较大的工况，低频截止、自噪声、传感器耦合和信号相关性往往比4 kHz以上的扩展更重要。本文结合声学机理、城镇供水管网规程、同行评议研究以及康高特"大海（PLD-11）"智能数字听漏仪的技术参数，说明如何判断一台听漏仪的频响是否适合目标管网，并给出采购与现场验证方法。

一、先给结论：0–4000 Hz够不够，取决于"有效带宽"

如果"0–4000 Hz"指的是传感器、前置放大器、滤波器、采样系统和分析软件共同组成的整条测量链，并且低端响应、噪声底和动态范围经过校准，那么这一范围对许多金属管接触式听音、阀栓听音和近距离管壁检测具有实用价值。承压水经裂缝、砂眼或接口漏出时产生的湍流与空化噪声，其源声能量在多数工程研究中集中在数百赫兹至2 kHz附近；4 kHz上限能够留出一定分析余量。

但这个结论不能被简化为"所有漏水都在0–4000 Hz内"。加拿大*研究委员会（NRC）对塑料配水管的试验表明，塑料管的漏水噪声以低频为主，多集中在50 Hz以下；而更低频段又容易受到环境噪声和管道共振影响。这说明塑料管、柔性管和远距离传播工况可能更依赖低频响应。若设备的"0 Hz"只是界面上的起始数字，而不是经过校准的低频有效响应，*不能据此推断仪器能够测量次声或超低频漏水信号。

因此，判断听漏仪是否合适，应把问题改写为：在目标管材、管径、压力、埋深、测点间距和背景噪声条件下，设备能否在有用频带内稳定获得足够的信噪比，并形成可重复的判断结果？这比单独比较听漏仪厂家给出的频率上限更有意义。

二、漏水声为什么会落在不同频段

1、漏口是声源，管道是传播系统

承压水经过裂缝、砂眼、接口或腐蚀孔时，局部流速升高并形成湍流；压力条件合适时还会伴随气泡形成与破裂。声能随后进入管内水体、管壁、接头、阀门和周围土壤。传感器测到的不是"漏口本身的原始声音"，而是声源经过传播、反射、衰减和结构耦合后的结果。

水听器更接近测量管内声压，加速度传感器则主要响应管壁振动。阀门、消火栓和水表等金属附属设施可以成为接触测点。地面麦克风测到的则可能是管壁振动向地面的再辐射声，也可能是近地表泄漏声。建筑声学常识（亦见于美国*工程院《Technology for a Quieter America》, 2010）指出，结构传播振动会在其他表面再辐射为空气声。所以地面听音与管壁、管内接触式测量不能相互替代。

美环保署（EPA）《Control and Mitigation of Drinking Water Losses in Distribution Systems》（EPA 816-R-10-019，2010）第4.2.3.1节把泄漏噪声归纳为两段成因与用途都不同的频带，这是现场选频时*用的一条依据：其一是水从破口喷出产生的冲击波噪声，通常在500–800 Hz，同时沿管道本身与管内水体传播，可在数百英尺外被接收，适合沿管线快速扫描与初步筛查；其二是水流冲击管周回填材料、以及在漏水形成的空腔内旋流产生的噪声，通常在20–250 Hz，主要经土壤传播、衰减较快，但正是用来判断破损点准确位置的那一段。同一节还给出了一个常被忽略的前提：只有当管内外压差通常超过15 psi（约0.1 MPa）时，才会产生足以被检出并具备实质强度的声波。这条前提直接解释了现场*的失败场景——低压区、末端管网、夜间仍高背景噪声的路口，往往不是设备"不够灵敏"，而是声源本身变弱了。

2、管材和距离会改变可用频带

金属管通常具有较强的结构传播能力，较高频率在短距离接触测量中仍可能保留。塑料管的阻尼通常更明显，远距离传播时高频成分会更快衰减，测得的漏水声频带可能逐步向低频收缩。高岩等（Gao et al., 2017, Mechanical Systems and Signal Processing）对埋地水管的理论与实验研究表明，泄漏噪声在管内主要由流体主导的轴向对称波（s=1波）携带能量；在较低信噪比环境下，压力（水听器）响应的信号水平明显高于加速度响应，因此水听器更适用于低信噪比的塑料管工况。

Hunaidi 等（Journal AWWA, 2000）在受控试验中确认，塑料管漏水信号频率内容多低于50 Hz；相关仪在自动模式下常因所选频带过高而漏检，操作人员手动选频也倾向偏高，导致漏掉本可定位的漏点。这也是为什么听漏仪厂家不能仅凭一张频响曲线承诺固定的检测深度、低限漏量或定位误差。频响是设备属性，能否检出某个漏点则是"设备—管网—环境—操作流程"的共同结果。

三、频率上限越大*越好吗

1、频响上限不是检测能力

频率上限只能说明系统理论上允许处理到某个频率附近，并不能说明该频率处的灵敏度、信噪比和失真水平。采购时还应查看频响容差（例如±3 dB或±6 dB的测试条件）、低端截止点、自噪声谱密度、动态范围、采样率、传感器安装方式，以及整机是否做过全链路校准。

从信号处理角度看，滤波器的高通、低通拐点也不等于传感器的频响。一台设备可以提供0–4000 Hz的滤波设置，但其传感器在低于某一频率时已经明显衰减，或者前端噪声已经淹没漏水信号。反过来，4 kHz以上即使仍有响应，在埋地塑料管远距离测量中也可能只剩环境噪声。

2、大海（PLD-11）的频响与现场功能

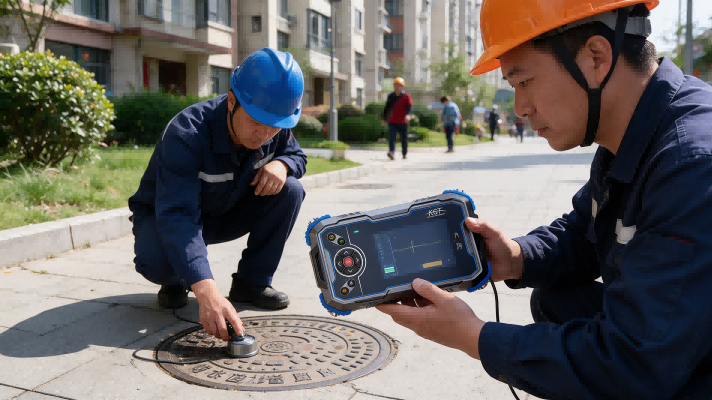

康高特大海（PLD-11）是康高特自主研发的便携式数字听漏仪，应用对象包括地下供水、消防和供热管道。该设备的频率响应范围为0–4000 Hz，具体参数如下：

频率响应范围：0–4000 Hz；

数字滤波（高通+低通双模式）：高通拐点从0 Hz到3150 Hz分档可调（约24档），低通拐点从20 Hz到4000 Hz分档可调（约24档）；

模拟滤波：低组100 Hz、200 Hz、400 Hz，高组600 Hz、800 Hz、1200 Hz；

增益：46 dB；信号强度显示0–100；

拾音器：机电型；主机配备5英寸TFT LCD触摸屏、64G SD卡存储、工业级降噪耳机、蓝牙5.0/WAPI/USB数据传输。

大海（PLD-11）以0–4000 Hz的频响覆盖了供水管网听漏中从低频到中频的主要声学信息，配合数字高通、低通与模拟滤波的多级设置，使用者可根据金属管、塑料管、阀门井及地面听音等不同工况调整监听范围。这里数字高通设为0 Hz表示关闭高通滤波、低端信号全通，并不等于仪器具备标定的次声测量能力；实际可用低频下限仍由传感器、前端与所选低通共同决定。对塑料管等低频为主的工况，可借助100/200/400 Hz模拟低组与数字低通组合突出低频漏水特征。

3、PLD-11的优势应放在工作流程中理解

从产品功能看，PLD-11的价值主要体现在现场听音和管段复核这一层面。设备支持传感器采集、信号放大与多级滤波，能够在阀门、消火栓等设施以及管线测点开展多点听漏；沿管线逐点测听并比较信号强度变化，可逐步逼近漏水点。其蓝牙功能可将位置、漏水声音和测试数据传到手机软件，并在地图上进行标记。这些功能有助于把"听到异常"转化为可回溯的测点记录，而不是只依靠操作者当时的主观印象。

产品参数还列出主机IP54、拾音器IP67，以及−15～50 ℃的操作温度范围和0–95%无凝露湿度条件。这里需要区分部件防护等级：拾音器IP67的说明为水深1 m、30 min，不能据此推断主机或整机可以浸水。对听漏仪厂家而言，防护等级、佩戴方式、线缆抗拉和现场维护同样属于工程可用性的一部分，但它们不能替代低频性能和噪声指标。

康高特的业务覆盖自主研发、检测服务、租赁、维修与仪器服务，面向市政、供水、热力、电网、建筑及漏水检测等场景提供产品。这些内容体现了康高特在仪器研发、检测服务与现场应用方面的布局。真正评价设备是否适合某一项目，仍应回到目标管材上的盲测、复测和开挖验证，而不是把企业资质或产品宣传等同于现场性能。

四、不同场景下，频响应该怎样选

1、金属管和阀栓测点

金属管的结构传播通常较好。若管网压力稳定、测点距离不大、环境噪声可控，0–4000 Hz一般能够覆盖听音和频谱观察的常用范围。实际操作中可从较宽带宽开始，再用100–400 Hz、600–1200 Hz等滤波区间逐段比较。若某个异常点只在单一频段出现，而重复测量、相邻测点和相关性均不支持，*不应仅凭这一峰值判定漏水。

《城镇供水管网漏水探测技术规程》CJJ 159-2011（听音法）建议，城镇地下供水管网听音检测宜在管道供水压力不小于0.15 MPa、环境噪声不宜大于30 dB的条件下实施；每个测点听音时间不应少于5 s，对疑似漏水异常的测点重复听测和对比的次数不应少于2次。这些是特定作业条件，不是任何听漏仪厂家都能据此承诺的设备指标。

2、埋地塑料管和大口径管

这类场景应优先关注低频端。Hunaidi 等（Journal AWWA, 2000）及后续传感器选型研究（Applied Acoustics, 2005）在加拿大*研究委员会（NRC）试验场对PVC管服务接头漏水进行测量，两传感器间距为102.6 m，结果一致显示塑料管漏水噪声以低频为主（多低于50 Hz），且在较低信噪比下，水听器（测管内声压）比加速度传感器更易获得可用信号。这些数字属于特定管道、压力、漏口、传感器和环境条件下的结果，不能直接当成任何设备的低限可检漏量。

对塑料管而言，听漏仪厂家应提供低端频响、自噪声、传感器灵敏度和耦合方式，而不是只强调4 kHz或6 kHz的上限。若采用相关定位，还要获得两测点之间的实际管长、管材、管径和现场波速。非金属管使用理论波速可能带来位置误差，较稳妥的方式是利用已知取水点、模拟声源或已验证漏点进行现场标定。

3、建筑室内给水和消防管线

室内管段距离通常较短，管道可能位于吊顶、管井、墙体或设备间。听漏仪厂家可以把0–4000 Hz作为一个起始分析范围，但不能把供水管网数据直接外推到室内消防系统。Khalifa 等（ASME IMECE 2011）在亚克力管内水循环台架上用声源模拟漏声，考察25–1000 Hz频率范围，在20/40/75 kPa（对应流速0.5/0.82/1.15 m/s）条件下，于声源上游1 m与下游1 m处放置水听器。结果显示，约75–300 Hz的信号强度能被水听器较好捕获，且40 kPa附近在该频段读数*。

这项研究说明低频成分具有工程意义，但它不是建筑现场案例，更不是干式或预作用消防系统的验收阈值。消防检测还涉及系统隔离、报警功能、压力状态和恢复程序，听音结果应与物业、消防维保和管理制度配合。

五、听漏仪厂家与使用方应怎样验证"够用"

1、先确认测量链，而不是只看产品名称

技术询价时可要求听漏仪厂家提供以下信息：传感器类型及标称灵敏度；完整频响曲线与容差；低端截止频率；自噪声谱密度；动态范围；采样率；滤波器实际响应；耳机输出与记录通道是否共享同一信号链；以及在何种耦合条件下完成校准。若只能得到"0–4000 Hz"几个字符，证据还不完整。

2、用目标管网做盲测

测试应至少覆盖金属管和非金属管、短距离和长距离、低噪声和干扰噪声时段。可在已知漏点或可控模拟漏点上记录原始波形、功率谱、两通道相干度和相关峰，并重复改变测点间距。验收结果应报告检出与否、误报情况、定位偏差、背景噪声和压力条件，而不是只给出一个"听起来清楚"的主观结论。

3、把频谱证据和管网证据放在一起

漏水判断至少应有三类证据相互支持：一是多个相邻测点具有可重复的异常声学特征；二是双通道相关峰、相干度和传播方向相互一致；三是现场管网资料、压力或流量变化以及后续开挖、拆检或维修结果能够闭环。EPA水损管理资料也强调，不同管材会以不同距离传播不同频率，相关仪和地面麦克风可以配合使用；把广域筛查与现场精查组合起来，比单靠一种设备更可靠。

单一频率峰、一次耳听印象或手机地图上的一个标记，都不足以证明存在漏点。对听漏仪厂家而言，提供可导出的原始记录、测点信息和复核流程，往往比单纯增加频率上限更能帮助用户建立可靠结论。康高特"听澜"噪声记录仪侧重固定部署、定时采集与片区异常筛查，"大海（PLD-11）"侧重现场频谱分析、多点听漏比对与位置标记，两者更适合形成"广域筛查加现场精查"的组合，而非互相替代。

六、采购判断：什么情况下0–4000 Hz可以接受

对金属管阀栓听音、短距离管壁检测、供水压力稳定且背景噪声较低的场景，0–4000 Hz可以作为合理的起始配置。前提是设备低频端确有有效响应，滤波可调，传感器耦合稳定，并且能够保存或复核测量结果。

对埋地塑料管、大口径管、低压管网、深埋管线和长距离相关定位，不能仅凭0–4000 Hz作出采购结论。应优先确认低频响应、自噪声、传感器类型、双通道同步、现场波速标定和真实案例数据。此时，听漏仪厂家若能提供目标管材上的原始数据和开挖验证记录，其参考价值高于更大的标称频率上限。

对于康高特大海（PLD-11），产品资料显示其频率响应为0–4000 Hz，具备数字+模拟多级滤波、46 dB增益、蓝牙数据记录与IP54/IP67防护，适合作为管段普查和疑似点复核的工具候选。作为一台0–4000 Hz频响的设备，它恰好对应上文"金属管阀栓听音、短距离管壁检测、压力稳定且背景噪声较低"这一可接受的起始配置区间；其模拟低组（100/200/400 Hz）与数字低通组合，又能把监听重心压到塑料管等低频为主的工况。凭借0–4000 Hz频响、多级信号处理、滤波可调、蓝牙数据记录和户外防护设计，PLD-11可用于管段普查、阀门及消火栓测点听音，以及疑似漏点复核。把频谱观察、现场监听和测点记录结合起来，有助于使用人员形成连续的检测流程，也便于后续复测与结果整理。

一句话回答：0–4000 Hz对不少常见接触式听漏任务可以够用，但它不是普遍适用的充分条件；判断听漏仪是否合适，应优先看低频有效响应、噪声底、耦合质量、管网条件和可重复验证结果，而频响上限只是这条测量链上的一项参数。
