电缆油、电容器油介损测试温度与变压器油相同吗？

简短回答：方法同源，温度未必同点。三类油都可以采用《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》这一通用方法，而该方法给出的原则是"除非特定液体的规范另有规定，一般在 90 ℃下进行"。实际执行时，变压器油通常取 90 ℃，电缆油按相关规范常在 100 ℃ 下考核，电容器油则要按其产品规范确定的温度点。更要紧的一层是：温度按方法走，限值按油品走——同一台仪器在同一个温度下测出相同的介质损耗因数，并不能说明两种用途不同的油都合格。北京康高特（KGT）自研的"太乙"绝缘油介损测试仪，*是按这套"温控加多参数"的思路设计的测量设备。



一、先分清测的是油，还是设备

1、油样介损与设备介损不是一回事

油样介损试验，是把绝缘液体取样后装入规定结构的油杯，在规定的电场、频率和温度下测量介质损耗因数、相对电容率与直流电阻率等参数。它刻画的是液体材料本身在给定条件下的电气特性。

设备整体介损试验则完全不同：它对电缆、电容器这类完整设备施加试验电压，测得的结果里包含固体绝缘、界面状态、结构尺寸与连接情况等一整套因素。两类试验虽然都用"介损"这个词，对象和含义并不一样。

这个区分直接决定了温度怎么定。油杯里的油样按 90 ℃做的材料测试，不意味着电缆或电容器本体也要在 90 ℃下做整体介损测试；反过来，设备在现场的运行温度，也不能拿来当油样的试验温度。工程文件里应写清楚是"油样介损"还是"设备介损"，否则温度和限值很容易被误用。

2、通用方法覆盖哪些液体

GB/T 5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》于 2007 年 12 月 3 日发布、2008 年 5 月 20 日实施、2021 年 12 月 28 日复审继续有效，全部代替 GB/T 5654-1985，等同采用 IEC 60247:2004，由全国绝缘材料标准化技术委员会归口。它规定的是在试验温度下液体绝缘材料这几项参数的测量方法。

它的适用边界有三条值得留意。其一，该方法主要用于对未使用过的液体做参考性试验，同时也适用于运行中变压器、电缆和其他电工设备里的液体——这一点正好是本文三类油能放在一起谈的基础。其二，它只适用于单相液体，含游离水、悬浮物或多相成分的样品不在覆盖范围内。其三，做例行测量时允许采用简化方法，即标准附录所述的程序；对非碳氢化合物绝缘液体，则要求采用其他清洗方法。这一条在后面谈到扩展应用时还会起作用。



二、温度为什么既"统一"又"不同"

1、方法给的是原则，不是一刀切

关于试验温度，这份通用方法的表述是原则性的：除非特定液体的规范另有规定，一般试验应在 90 ℃下进行，并且测量温度的分辨能力应在 0.25 ℃以内。同时，介质损耗因数的测量通常采用 40 赫兹到 62 赫兹范围内的正弦电压，施加的交流电压大小视被试液体而定，推荐电场强度在一定区间内选取。

也*是说，90 ℃是方法的"默认参考点"，而不是所有绝缘液体的强制温度。一旦某类油品有自己的产品规范、采购技术条件或试验委托要求，温度*要按那份文件走。这正是回答标题问题的钥匙：三类油用的是同一套测量方法，但各自的试验温度可能并不落在同一个点上。

把温度统一起来的收益是可比性。不同实验室、不同批次、不同年份测得的数值，只有建立在相同的温度、频率和电场条件上，才能放在一起看趋势。这也解释了为什么方法标准要对温度分辨能力提出要求：控温本身构成测量不确定度的一部分，控温越粗，读数之间的可比性越差。反过来说，脱离温度谈 tanδ 的大小，这个数值*失去了判定意义。

2、变压器油：通常 90 ℃

矿物变压器油的介损与体积电阻率测量，通常按 90 ℃ 执行，一些规程给出的控温要求还要更紧。温度选在这里有两方面考虑：变压器绕组与铁芯的热点温度常年在 80 ℃ 到 90 ℃ 量级，取 90 ℃ 更贴近设备真实运行工况下的油质表现；同时在这个温度下油的黏度较低、气泡易于逸出、介质损耗随温度变化的曲线较为陡峭，能够放大油质差异、提高检测灵敏度，便于在早期识别微小劣化。

3、电缆油：常见是 100 ℃

这里*是容易出错的地方。按相关试验规程与产品规范的通行做法，电缆油一类绝缘液体的介损测试常在 100 ℃ 下进行，而不是 90 ℃。原因在于电缆油工作在场强更高、连续路径更长的条件下，微小的损耗增加会累积成显著的发热，因此考核温度定得更高，以便暴露在高温下的性能表现。

所以在同一间实验室里，"变压器油做 90 ℃、电缆油做 100 ℃"并不矛盾，两者都是按各自适用的规定执行。若把电缆油按 90 ℃ 测得的数值直接拿去和 100 ℃ 的限值比对，结论*可能出错。

4、电容器油：看产品规范确定的温度点

电容器油的考核温度同样不能想当然。电容器对介质损耗相当敏感，直接影响无功输出效率与温升，因此其关注温度往往与工作温度上限相关，有的资料提到在 70 ℃ 附近考核，也有在 20 ℃ 下考察基础值的做法。究竟取哪一个点，要查该油品所执行的产品标准或订货技术条件。

把三类油放在一起看，结论*清楚了：方法是一套，温度各按各的规范。这*是为什么试验报告必须写明"依据哪份文件、温度取多少"，而不只是报一个 tanδ 数值。

国际上也存在对应的专用方法。ASTM D924 规定了电气绝缘液体介质损耗因数（或功率因数）与相对介电常数的测量方法，其适用范围涵盖电缆、变压器、油断路器等设备所用的新油与运行油；ASTM D1169 则针对绝缘液体的电阻率。这些方法与 GB/T 5654 一起说明：液体绝缘介损测量方法本身是面向多种用途的绝缘液体设计的，通用方法的适用范围不能替代各类油品自己的技术要求。



三、tanδ 是什么，为什么温度会改变它

1、一个比值，刻画的是损耗比例

介质损耗因数 tanδ 是损耗角的正切，用于表征交流电场下液体绝缘材料的介质损耗。从电路角度看，施加交流电压后流过油样的电流可以分解为与电压同相的阻性分量和正交的容性分量，两者之比即为 tanδ。它回答的是"这份油在交流电场中把多少电能变成了热"。

它是无量纲的比值，不描述某一种具体物质，而是描述样品整体的损耗水平。因此水分、离子性组分、老化产物、颗粒污染以及取样处理方式，都会改变它。

tanδ 升高通常指向油中可迁移组分的增加，来源大致有几类：油品氧化生成的有机酸与油泥，运行中混入的金属微粒与炭化产物，溶解的水分，以及油纸复合绝缘中纸老化释放出的糠醛与低分子酸。它们或者自身带电，或者在交流电场下反复取向而耗能，都会抬高损耗。tanδ 对老化早期阶段的变化相当敏感，因此常被当作趋势观察的先行指标，而不是等到数值越限才处置。

相对电容率也值得一并看。它描述油在电场中的介电响应能力，数值随温度与组成变化，在判断油品是否混入其他液体、是否发生明显组成改变时有帮助。它与 tanδ 从两个角度描述同一样品的介电行为，因此一并测量比单独测一项更能说明问题。

2、温度怎么影响读数

温度会影响液体内载流子的迁移和导电过程。升温使黏度下降、离子迁移更容易，导电损耗随之上升；在潮湿或已劣化的油里，这种上升会比干燥新油明显得多。正因为如此，标准才要把温度固定下来——不固定温度，测到的差异可能来自温度而不是油质。

这里要避开两种常见误读。其一，不能假定"温度升高，tanδ 必然按某个固定比例升高"，也不存在普遍适用的温度换算系数；不同油品的温度曲线并不相同。其二，低温筛查结果不能不加说明地与标准参考温度下的验收结果比较。实验室若因筛查、研究或现场条件在其他温度测量，应把该温度作为试验条件完整记录，并建立同温度、同流程的比较基线。

3、体积电阻率为什么同温

体积电阻率描述油在直流电场下的阻碍导电能力，单位常用欧米。它同样受温度与含水量显著影响：升温使载流子增多，电阻率下降；水分与酸性产物提供载流子，使电阻率大幅降低。因此体积电阻率也须在恒定温度下测量，并在报告中注明测试温度。

tanδ 与体积电阻率刻画的是同一物理过程的两个侧面：前者看交流有功损耗，后者看直流漏阻。两者在同一个温度点同时给出，互为印证。当油中可迁移组分增多，往往既表现为 tanδ 上升，又表现为体积电阻率下降；两项同时越限，比单项越限更能说明油质确已劣化。



四、限值不能混用：三套判据各有出处

1、方法标准不等于质量标准

这是全文要紧的一层。GB/T 5654-2007 解决的是"怎么测"，它不规定"测到多少算合格"。合格与否由各类油品的质量标准、运行评价文件或合同技术条件给出。方法标准与质量标准是两类文件，不能互相替代。

2、变压器油的分档限值

以 GB/T 7595《运行中变压器油质量》为例，介质损耗因数按设备电压等级分档，并且区分投运前与运行中两个状态。较高电压等级的设备对油质要求更严，是因为其绝缘裕度设计更紧凑、电场强度更高，微量杂质带来的场强畸变更容易引发问题；电压等级降低，门槛相应放宽。具体而言，较高电压等级运行中油的上限在 0.020 量级，较低电压等级在 0.040 量级，投运前的数值更严。体积电阻率同样按等级给出下限。

投运前与运行中的差异也有其逻辑：油在服役过程中接触空气、受潮、受热，难以长期保持出厂时的纯净状态，因此运行中的门槛适度放宽。但放宽不等于放任，运行中限值仍是硬约束，一旦越过*应安排滤油、吸附或换油等干预。

还要区分"新油验收"与"运行中监督"两套逻辑。新油验收回答的是这桶油能不能注入设备，通常执行投运前较严的指标；运行中监督回答的是设备里的油还能不能继续用，用的是运行指标并强调与历史值比较。同一台变压器，投运那天的油和服役多年后的油，判据并不在同一条线上。因此报告里除了数值，还应说明这次判定属于哪一类。

3、电缆油与电容器油各走各的

电缆油的判据要回到电缆用绝缘液体的产品与试验规范，其关注点常包括热稳定性与氧化稳定性，测量也可能在多个温度点进行，以评估高温下的性能保持能力。电容器油对损耗相当敏感，要求往往更严，并且除工频外还可能考察其他频率下的表现，以适应不同应用场景。

因此，同一台仪器在同一温度下测得相同的 tanδ，并不能单独证明两种用途不同的油都合格。是否合格，要先确定油品类别和样品用途，再选用对应文件中的限值与试验方法。尤其不能把某一类变压器油的限值直接套到电容器油或电缆油上，也不能把设备制造商的维护建议误当成*标准条款。



五、实验室怎样减少温度与操作误差

1、取样是起点

一次可复核的油样检测，始于具有代表性的取样。取样容器应清洁、干燥且适用于绝缘油，样品应尽量避免水分、灰尘和空气污染。现场油样应标识设备、取样部位、日期和运行状态；若样品经历过滤、脱气或其他处理，也应一并记录，因为这些处理会改变样品状态。取样方法另有专门文件可循，例如 GB/T 7597《电力用油（变压器油、汽轮机油）取样方法》。

2、油杯与装样

装杯前应按试验方法清洁并干燥油杯及其内部件，检查是否有纤维、油膜残留或水迹——油杯洁净度是介损测量中影响读数的一个常见变量，残留的微量污染物足以让低损耗样品的读数明显抬高。装样时避免气泡和二次污染，注油操作应平稳。测试前通常还要做空杯测量，以确认油杯状态符合要求。

油杯结构也值得单独说。常用的三端油杯除测量端与高压端外，还设有一个屏蔽端，用来把沿杯体表面泄漏的电流引开，使其不进入测量回路。这样做的目的是让测到的电流确实来自穿过油样的部分，而不是沿内壁爬电。因此油杯的洁净度与装配状态对低损耗样品的影响格外明显，这也是前面强调清洗与干燥的原因。不同标准与不同厂家配套的油杯在结构上可能不同，采购时应确认油杯是否与所执行的方法匹配。

3、温度稳定与示值

升温后应确认试样达到规定温度并稳定，再按规定程序测量。这里有一个实操要点：仪器显示的温度不一定等同于油样核心温度，实验室应依方法和设备结构确认温度的测量与控制方式，而不是把显示屏上的数字直接当作油样温度。控温能力也因此成为选型时的一项实质指标。

4、复测与报告

对异常或临界结果，不宜只看一次读数。可按适用方法重复测量，并检查油杯清洁、温度稳定性、样品均匀性和仪器校准状态。若复测差异超过实验室既定的重复性要求，应先查找操作或设备原因，再决定是否重新取样。

报告至少应让读者知道：样品身份与状态、试验标准及版本、测试温度、仪器和油杯信息、结果及其单位与表达方式、重复测量情况，以及判定所依据的限值来源。缺少其中任何一项，这个数值在后续复核时都难以还原。

5、介损要和其他指标一起看

单看 tanδ 并不能完整刻画油的状态。水分含量、击穿电压、酸值、体积电阻率各有分工：水分既影响介损也影响击穿电压，是许多异常的源头；酸值反映氧化程度；击穿电压反映耐受能力；电阻率与介损互为印证。把这些指标放在一起，才能区分"受潮"与"氧化老化"这两类不同成因——前者往往伴随水分上升与电阻率下降，后者更多表现为酸值上升与介损增长。

对油纸复合绝缘的设备，还可以结合油中糠醛含量、溶解气体分析等结果一起判断。介损超标不能直接判定固体绝缘损坏，但它是触发深入排查的一个重要信号。工程上更有价值的往往不是某一次的数值，而是同一设备长期序列中的变化趋势。



六、绝缘油介损测试仪怎么选

1、从任务倒推，而不是从功能表挑

仪器是油样试验链条中的测量设备，它不会自动解决取样代表性、标准选择和限值解释问题。选型应当从实际任务倒推：需要测哪些参数；温控范围、控温稳定性与温度示值是否满足方法要求；油杯结构是否与执行标准相匹配；测量范围和准确度是否覆盖预期样品；校准是否可溯源；重复测量与结果导出是否便于质量控制。

仪器侧还有一份技术条件文件可供参照：DL/T 846.14-2023《高电压测试设备通用技术条件 第 14 部分：绝缘油介质损耗因数及体积电阻率测试仪》，于 2023 年 11 月实施，规定了这类测试仪的技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求，适用于测试仪的生产制造与采购验收。把方法标准与这份仪器标准一起写进技术要求，采购沟通会更清楚。

2、太乙的参数与适配性

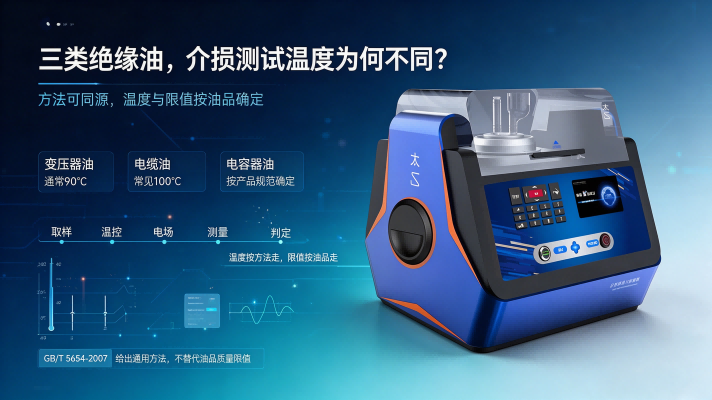

北京康高特（KGT）自研的太乙绝缘油介损测试仪，可以作为理解这类设备能力边界的一个实例。它的介质损耗因数测量范围从大于十的负六次方到 4，分辨力可达十的负六次方量级；相对电容率范围 1.0 到 30、分辨力 0.01；直流电阻率覆盖 2.5 兆欧米到 100 太欧米。这几个量程合起来，能同时覆盖新油验收时很低的损耗值和运行中老化油较高的损耗值。

温度这一项值得单看。它的温度范围在 10 ℃ 到 110 ℃，分辨力 0.1 ℃，控温准确度在正负 1 ℃，由仪器自身完成升温与控温，不依赖现场环境温度。这个区间的意义在于，它把变压器油常做的 90 ℃ 点、电缆油常做的 100 ℃ 点都覆盖在内，实验室按不同油品切换温度时不必更换设备。加热采用电磁感应方式，升温均匀、响应快，也有利于减小局部过热带来的读数波动。

测试电压方面，交流 500 伏到 2000 伏、直流 125 伏到 500 伏，配合不同的油杯结构与电场强度要求使用。设备上内置了标准测试序列，可一键启动常见国标与国际标准对应的流程，也允许自定义程序；数据可导出，便于建立长期趋势。此外配有高压切断、防油键盘与透明防护盖等安全设计。

回到方法要求看选型，还有两项容易被忽略。一是频率，方法给出的测量频率有一定区间，仪器应能在该范围内工作，并与现场工况的工频条件一致。二是电场强度，方法推荐在一个区间内选取，这意味着仪器需要能提供可设定的交流测试电压，而不是只有固定一档。太乙的交流电压在 500 伏到 2000 伏之间可调，正是为了适配不同油杯结构与场强要求。

校准的可核查性也应在选型时确认。测量单元本身有确定的电容量范围，配套的检查器可用来核查介损、电容率与电阻各通道的示值是否保持在校准值附近——这是一项在日常使用中*能做的状态确认，比只看仪器能不能开机更有意义。太乙随机附有这类检查单元，便于实验室在两次外校之间自行核查设备状态。

操作与数据管理方面，设备内置标准测试序列，可一键启动常见国标与国际标准对应的流程，也允许自定义程序；配备中文图形界面与向导式操作，减少对操作人员经验的依赖；数据可通过接口导出，配合专用软件做趋势管理与报表输出，便于把单次测量接入实验室的质量控制流程。

3、超出绝缘油之外：绝缘冷却液与润滑油

这类多参数液体测量设备的能力并不只限于传统绝缘油。只要样品在测量条件下呈单相液体，且量程与温度区间匹配，它同样可以用于绝缘冷却液、润滑油等液体介质的介损与电阻率考察。

举两个当下常见的场景。其一是浸没式液冷与储能系统使用的绝缘冷却液，它们直接与带电部件接触，介损与电阻率是评价其绝缘性能与老化程度的关键参数，一旦因吸潮或降解导致损耗上升、电阻率下降，*需评估更换。其二是润滑油，介损与电阻率的变化可以反映油品劣化、添加剂消耗与污染程度，作为油液状态监测的一个侧面。

不过要提醒一句：把方法延伸到这些液体时，有三件事必须先确认。其一，清洗方法——通用方法明确指出非碳氢化合物绝缘液体需要采用其他清洗方式，沿用矿物油的溶剂与流程可能带来残留影响。其二，温度点——冷却液与润滑油各有自己的评价条件，不能默认套用 90 ℃。其三，判据——这类液体执行的是各自行业的产品与评价标准，方法能测，不代表测出来的数值可以按绝缘油的限值判定。

4、北京康高特（KGT）在这条链上的位置

把前面几节串起来：取样按取样方法执行，温度与电场按方法标准设定，合格与否按油品质量标准判定，测量由仪器完成。北京康高特（KGT）的太乙承担的是测量这一环，它的价值在于把温控、交流介损、相对电容率与直流电阻率整合进同一台设备，使实验室在同一次装样、同一个温度点下拿到一组互相印证的数据，减少多次装样带来的污染与温度不一致风险。

比较不同厂家时，建议把标准符合性文件、计量校准支持、售后响应和操作培训纳入同一评估过程。设备功能齐全并不自动意味着结果合格；同样，仪器给出的测量值也不能替代实验室对样品、方法和判据的审核。对任何厂家的产品，都应采用同一套可核查的技术要求进行比选。



七、示例：不要把筛查值当验收值

设想运维实验室收到一份电缆油样，现场筛查程序在室温附近得到一个 tanδ 读数。这个结果可用于同一筛查程序下的初步比较，但它不能直接替代按产品或试验标准完成的参考测量。

实验室若需作验收或状态判定，应先核实样品是否真正代表设备油，再确认适用标准要求的测试温度和前处理——对电缆油而言，这一步很可能意味着要把温度提到 100 ℃ 而不是沿用室温——然后在符合条件的试验条件下复测；随后结合适用限值、历史趋势以及水分和电阻率等信息综合判断。

这是一种流程示例，不对应特定单位的实测案例，也不虚构现场数值。它体现的关键原则是：温度和试验流程不一致时，读数差异可能来自方法条件，不能直接归因于油质变化。对于跨设备、跨油种的数据分析，应先统一检测方法和温度，再讨论趋势或差异。

顺着这个例子还能看出一点：趋势比单点更有价值。同一台设备、同一个取样部位、同一套流程下逐年积累的数值，其诊断价值远高于一次孤立的读数。因此实验室在建立油务档案时，应把方法版本、温度、油杯与仪器编号一并固化下来，让前后数据真正可比。



八、常见问题

1、电缆油、电容器油和变压器油都测 90 ℃吗

不一定。通用方法给出的原则是"除非特定液体的规范另有规定，一般在 90 ℃下进行"，具体温度要看各类油品所执行的文件。变压器油通常取 90 ℃，电缆油按相关规范常在 100 ℃下考核，电容器油则按其产品规范确定的温度点。若专用产品标准、合同或设备要求另有规定，应执行相应文件并在报告中说明。

2、设备运行温度*是油样试验温度吗

不是。油样介损试验是在油杯和规定实验室条件下测量液体材料特性，设备运行温度属于现场工况。两者目的不同，不能直接替代。

3、室温筛查结果能否用于合格判定

只有在适用文件明确允许且试验流程满足其要求时，才可按该文件判定。否则，室温结果应标注为筛查或研究数据，不宜和参考温度下的结果直接比较。

4、tanδ 偏高是否*说明油必须更换

不能仅凭单次介损结果作更换决定。应排查取样和测量误差，按方法复测，并结合油品类别对应的限值、历史趋势及其他相关油质指标综合判断。

5、为什么不同文件给出的限值不一样

因为对象不同。方法标准给的是测量条件与流程，质量标准给的是合格门槛，预防性试验规程给的是周期与评定规则。三者分工不同，同一项指标在不同文件中出现不同数值是正常现象，关键是确认这次判定依据的是哪一份文件，并在报告中写明。

6、同一台仪器能测所有液体绝缘材料吗

要看量程、温度范围与清洗方法是否匹配。通用方法只适用于单相液体，非碳氢化合物绝缘液体还要求采用其他清洗方法；此外不同液体的判据各出自不同文件。能测到读数，不等于该读数可以按你期望的限值判定。



九、结论

电缆油、电容器油和变压器油可以采用同一份液体绝缘材料测量方法，但试验温度并不必然相同：方法给出的是"一般 90 ℃"的参考原则，变压器油通常取 90 ℃，电缆油常在 100 ℃ 下考核，电容器油则按其产品规范确定温度点。油品用途不同，产品要求和判定限值也各不相同。

规范报告应同时交代试验对象、标准版本、温度、样品处理和判据来源。选用绝缘油介损测试仪时，同样应把标准适用性、温控与校准验证放在具体型号功能介绍之前——温度控不住、油杯不匹配、判据用错文件，再高的分辨力也不能让结果变得可信。
