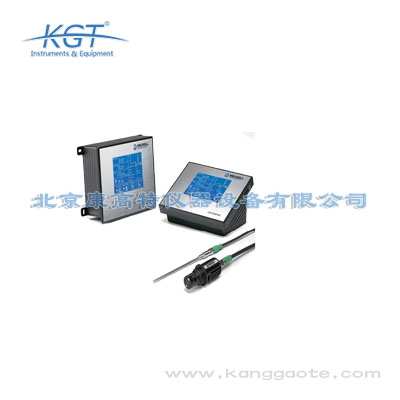

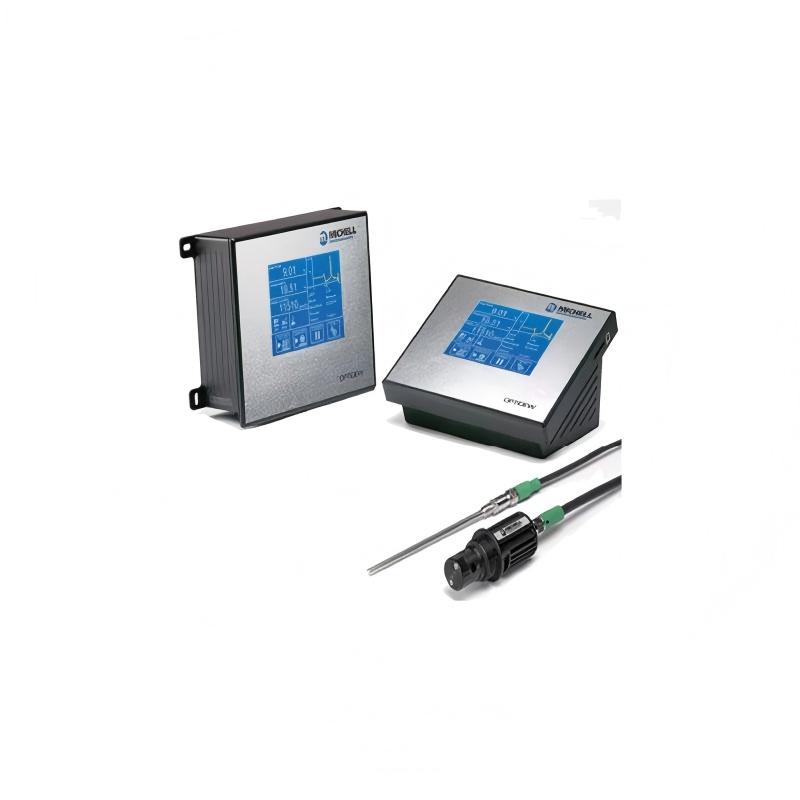

英国MICHELL Optidew 冷镜式露点仪

该设备可作为电力领域的湿度计量标准器具使用：其采用的冷镜式测量原理属于国家湿度计量体系中的一等测量方法，核心性能符合JJG 499-2019《精密露点仪检定规程》中0.1级精密露点仪的技术要求，测量结果可直接溯源至国家温度基准。可用于电力计量实验室对各类现场便携SF6湿度检测仪、电容式露点仪等设备的量值传递，也可用于电力检测方法验证、标准物质定值等工作，满足法定计量机构、电网省级计量中心的量值溯源要求，出具的检测数据具备计量权威性。

该设备采用冷镜式露点测量基准原理，依托珀尔帖效应精准调控镜面温度，当被测气体中的水汽在镜面达到凝结-蒸发的动态平衡状态时，通过高精度铂电阻采集的镜面温度即为对应气体的露点温度。核心技术参数层面，其露点测量范围覆盖-80℃~+20℃，测量精度可达±0.1℃露点，重复测量精度≤0.05℃，响应时间T90最快可达10s，内置的铂电阻溯源精度符合ITS-90国际温标要求，测量结果不受被测气体组分、微量杂质干扰，无需依赖算法修正即可获得精准数据。该原理属于湿度测量领域的基准级测量方法，测量结果可直接用于计量溯源，完全适配电力行业对绝缘气体湿度检测的高可靠性、高溯源性要求，是专业电力检测场景的首选技术路线。

该设备内置符合DL/T 506-2019规范的自动换算功能，可直接输出20℃下的SF6气体体积比湿度值，无需人工换算；也可通过标准公式手动换算：首先根据测量得到的露点温度，查询饱和水汽压表得到该露点下的饱和水汽压Pw，再根据理想气体状态方程，结合检测时的SF6气体绝对压力P0，通过公式φ = (Pw/P0) × 10^6计算得到20℃下的体积比湿度，单位为μL/L。设备内置换算模块的误差≤1%，换算结果完全符合电力行业标准要求，可直接作为电力设备验收、运维的正式数据提交，无需二次校准修正，可大幅提升检测工作效率。

可通过四类操作有效降低测量误差，保障检测结果的准确性：第一是采样管路优化，采用长度不超过2m的聚四氟乙烯低吸附管路，避免使用橡胶、PVC等易吸附水汽的材质，管路连接完成后需进行气密性检测，避免环境空气渗入气路干扰测量结果；第二是吹扫流程规范，根据管路长度设置吹扫时间，管路越长吹扫时间越长，最短不少于5分钟，吹扫流量设置为1L/min，待管路内残留的空气、吸附水汽完全排出后再切换至测量流量；第三是参数设置校验，测量前需核对被测设备的运行压力、环境温度，准确输入设备的压力补偿、温度补偿参数，确保测量结果自动换算为标准状态下的露点值，若被测气体含有非SF6的混合绝缘气体，需设置对应的气体组分修正参数；第四是设备状态检查，测量前需检查镜面清洁度，若镜面存在杂质需启动清洁功能，测量过程中需避免设备受到振动、阳光直射，待露点值稳定1分钟以上且平衡指示灯常亮时再记录数据，可将测量误差控制在±0.1℃以内，完全满足电力行业的检测精度要求。

现场使用需注意以下要求：一是采样管路必须采用聚四氟乙烯或316L不锈钢材质，严禁使用橡胶、PVC等吸水性强的管路，避免残留水汽导致测量结果偏低；二是检测前必须对管路进行充分吹扫，若长期未使用需延长吹扫时间至5分钟以上，排除管路及设备内部残留水汽；三是严禁接入含油、含腐蚀性气体的介质，避免污染冷镜镜面导致测量精度下降，若镜面被污染需使用无水乙醇和无尘棉轻柔擦拭，不得使用硬物刮擦镜面；四是设备存储时需放置在干燥、无腐蚀性气体的环境中，避免长期处于高湿环境导致光学元件损坏，现场操作时需严格遵守电力安全作业规程，高压设备采样时做好安全防护。

现场检测需严格遵循DL/T 506-2019规范操作：首先提前开机预热30分钟，待设备完成自校验后连接聚四氟乙烯采样管路，先以2L/min流量吹扫管路3分钟，排除管路内残留的环境水汽干扰；随后调整采样流量至1L/min±0.2L/min，接入待检测设备的采样口，待设备显示数值稳定30s以上后，记录露点值及设备自动换算的20℃下体积比湿度值；检测完成后先断开设备采样口，持续吹扫管路2分钟后再关机。操作过程中需避免环境温湿度剧烈波动干扰测量，严禁超出测量范围接入高湿气体，保障检测数据准确性。

该设备采用冷镜式绝对测量原理，核心基于半导体珀尔帖效应实现镜面精准制冷：检测时待测气体流经镜面，控制系统逐步降低镜面温度，直到气体中的水汽在镜面表面达到结露/结霜的平衡状态，此时通过高精度光电检测系统监测反射光强度变化判定结露临界点，同步测得的镜面平衡温度即为待测气体的露点温度。相比间接测量的电容式、电阻式露点仪，该方法不存在传感器漂移问题，测量结果可直接溯源至温度基准，设备响应时间小于10s，平衡稳定时间≤60s，适合电力现场SF6绝缘气体、仪用压缩空气等介质的快速精准检测。

该设备完全符合电力行业多项现行检测标准，包括GB/T 5832.2-2016《气体中微量水分的测定 第2部分：冷镜法》、DL/T 506-2019《六氟化硫电气设备中绝缘气体湿度测量方法》、IEC 60379《电气设备用六氟化硫的取样和检测方法》，同时满足国家电网、南方电网发布的SF6绝缘设备湿度检测技术规范要求。其核心参数露点测量范围覆盖-100℃~+20℃，测量精度可达±0.1℃露点，重复性≤0.05℃，可覆盖110kV~1000kV全电压等级电气设备的湿度检测需求，检测结果可直接作为设备投运验收、定期巡检、故障排查的合规性依据，无需额外进行数据校准修正。

该设备的核心参数完全适配特高压设备检测需求：露点测量范围覆盖-100℃~+20℃，测量精度可达±0.1℃露点，重复性≤0.05℃露点，适配0.5~2L/min的采样流量要求，工作环境温度覆盖-10℃~+50℃，可适应高原、严寒等不同地区的特高压站现场检测需求。其性能满足GB/T 50832-2013《1000kV系统电气装置安装工程电气设备交接试验标准》中SF6气体湿度≤250μL/L（交接）、≤500μL/L（运行）的检测精度要求，也适配±800kV换流站的GIS、直流断路器等设备的湿度检测需求，可作为特高压站验收、定期巡检的标准检测设备。

该设备在电力系统的应用覆盖全场景检测需求：一是SF6绝缘电气设备湿度检测，包括GIS组合电器、高压断路器、电流/电压互感器、绝缘套管等设备的投运验收、日常巡检、故障排查；二是电厂仪用压缩空气系统露点检测，保障气动操作机构、仪表气源的湿度符合运行要求；三是新型电力系统场景检测，包括氢能电站氢气湿度检测、储能电站绝缘气体湿度检测、海上风电升压站GIS设备巡检、特高压换流站绝缘气体检测；四是电力检测实验室的计量校准场景，可作为标准器具对现场便携检测设备进行量值传递，满足各级电力运维、检测单位的工作需求。

该设备相比电容式露点仪的技术优势十分突出：一是测量溯源性更强，冷镜法属于绝对测量方法，测量结果可直接溯源至国家温度基准，不存在电容式传感器的长期漂移问题，年稳定性≤0.2℃露点，而常规电容式露点仪年漂移可达2~5℃露点，无需频繁校准即可保持测量精度；二是测量精度更高，±0.1℃的露点精度远高于电容式露点仪±2℃~±3℃的精度水平，尤其适合SF6设备低湿场景下的精准检测；三是抗污染能力更强，SF6分解产物、微量油污不会对测量结果产生干扰，测量数据可作为仲裁依据，完全符合电力行业对检测数据的准确性、溯源性要求。

该设备完全适配双碳背景下新型电力系统的检测需求：除传统火电、输变电设备的SF6湿度检测外，还可覆盖多个新型电力场景检测需求，包括氢能发电站的冷却氢气湿度检测，保障燃料电池堆运行安全；储能电站的绝缘气体湿度检测，避免储能变流器、高压柜绝缘故障；海上风电升压站GIS设备湿度巡检，适应高盐雾、高湿度的海上作业环境；特高压柔性直流输电设备的绝缘气体检测，保障跨区域电力输送安全。该设备可有效降低因绝缘气体湿度过高导致的设备故障概率，减少停电检修时间，提升电力系统运行效率，符合双碳背景下电力设备提质增效的运维要求，也满足新能源场站的验收检测规范。
