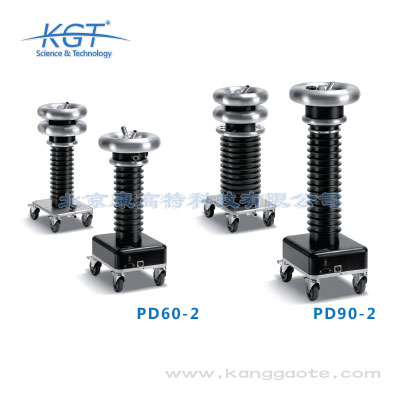

PDTD60-2/PDTD90-2局部放电和介质损耗测试系统

PDTD60-2/PDTD90-2局部放电和介质损耗测试系统的应用场景覆盖电力、轨道交通两大核心行业的多类检测需求。电力行业中，首先可应用于电网公司的配网电缆运维巡检，工作人员可携带该便携设备完成10kV、35kV配网电缆的定期绝缘检测，及时发现潜伏性绝缘缺陷，避免停电事故；其次可应用于电厂的厂用电缆、高压电动机、主变压器的预防性试验，定期评估设备绝缘状态，保障电厂稳定运行；还可应用于电力科学研究院的绝缘检测试验、电缆老化性能研究等科研场景，为行业标准制定、检测方法优化提供数据支撑；同时可应用于电缆生产企业的出厂质量检测、电缆安装公司的交接试验场景，验证电缆产品质量、安装工艺是否符合要求。轨道交通行业中，该系统可应用于高铁牵引供电电缆、接触网配套电缆的运维检测，以及地铁线路的供电电缆、环控系统电缆的定期绝缘评估，还可用于车辆段内牵引变压器、动力电动机的绝缘测试，适配地下潮湿环境、复杂电磁环境下的检测需求，有效评估不同环境下的电缆老化程度，为轨道交通的安全稳定运行提供保障，也可用于轨道交通新建线路的设备验收、故障排查等场景，提升工程交付质量和故障处置效率。

轨道交通行业可使用PDTD60-2/PDTD90-2局部放电和介质损耗测试系统完成多类检测工作，覆盖运维、验收、故障排查全流程。首先是日常运维巡检场景，轨道交通运营单位可定期使用该设备对高铁线路的牵引供电电缆、接触网配套电缆，地铁线路的直流供电电缆、环控系统电缆、信号系统供电电缆进行绝缘检测，结合局部放电和介质损耗两项参数评估电缆的老化程度、受潮情况，及时发现潜伏性缺陷，避免绝缘击穿导致的运营中断；其次是交接验收场景，轨道交通线路新建、扩建过程中，施工单位、业主单位可使用该设备对新安装的电缆、牵引变压器、牵引电动机进行绝缘性能检测，验证产品质量、安装工艺是否符合设计要求，避免不合格设备投入运行；第三是故障检测场景，当轨道交通供电系统出现跳闸、绝缘异常等问题时，运维人员可携带该便携设备快速抵达现场，对故障段设备进行检测，精准定位绝缘缺陷位置，缩短故障排查时间，减少运营损失；第四是环境评估场景，针对地铁地下线路潮湿、高腐蚀的特殊运行环境，可使用该设备定期评估不同区段电缆的绝缘劣化速率，为运维策略优化、电缆更换计划制定提供数据支撑，保障轨道交通系统的长期稳定运行，也可用于车辆段内车载电气设备

PDTD60-2/PDTD90-2测试系统相比传统检测设备的测试效率有显著提升，核心优势来自于集成化设计带来的流程简化。传统的电气设备绝缘性能检测需要分别开展耐压试验、局部放电检测、介质损耗测试三项工作，需要使用三类独立的检测设备，每完成一项测试都需要重新进行设备接线、参数校准、设备调试，仅准备工作就需要耗费大量时间，且不同设备的测试数据需要人工整合分析，进一步拉长了检测周期，通常完成一条1km长度的35kV电缆的全项绝缘检测需要3-4小时的作业时间。而PDTD60-2/PDTD90-2采用集成化设计，将局部放电、介质损耗测试模块整合为一体，搭配适配的超低频高压设备，仅需一次接线、一次校准即可同步完成三项测试，所有参数同步采集、自动整合输出，完成同规格电缆的全项检测仅需1小时左右，检测效率提升超过60%。对于需要开展大规模检测的场景，比如电网配网的年度电缆巡检、轨道交通线路的集中检修，该设备可大幅缩短检测所需的停电时间，降低停电对供电可靠性、轨道交通运营效率的影响，同时可减少检测所需的人力投入，降低检测作业的综合成本，对于B端用户来说可有效提升检测项目的交付效率，提升投资回报率，也可应

PDTD60-2/PDTD90-2局部放电和介质损耗测试系统是奥地利B2品牌推出的高度集成化局部放电检测仪，核心功能覆盖局部放电检测、介质损耗测量两大绝缘检测核心需求，搭配适配的b2hv超低频高压设备可同步完成耐压试验、局部放电检测、介质损耗测试三位一体的绝缘性能诊断。该系统严格遵循IEEE.2-2013、IEC60270国际标准设计，局部放电检测可精准捕捉电气设备绝缘内部的气隙、毛刺、悬浮放电等潜伏性缺陷，介质损耗测量可定量评估绝缘材料的受潮、老化、劣化程度，两类参数结合可全面反映被测设备的绝缘健康状态。系统可支持最高60kV（PDTD60-2）、90kV（PDTD90-2）的超低频测试电压输出，适配10kV、35kV等主流中压等级的电气设备检测需求，可广泛应用于运维巡检、故障检测、绝缘测试、环境评估等多类检测场景，满足电力、轨道交通等多行业的绝缘检测需求。该产品的局部放电检测灵敏度符合IEC60270标准要求，可有效屏蔽现场电磁干扰，在变电站、地铁车辆段等复杂电磁环境下仍可获得稳定准确的测试数据，介质损耗测试的分辨率可达到1e-5级别，可精准识别绝缘性能的微小变化，为缺陷预警、状态

PDTD60-2/PDTD90-2局部放电和介质损耗测试系统的技术特点主要体现在集成度、便携性、兼容性、合规性四个维度。首先是高度集成化，设备内置局部放电、介质损耗两类测试模块，搭配适配的b2hv超低频高压设备即可完成耐压试验、局部放电检测、介质损耗测试三位一体的绝缘诊断，无需额外搭配其他检测设备，一次接线即可完成所有参数的同步采集，大幅简化现场检测的操作流程；其次是便携性设计，整机重量轻、体积小，无需大型运输工具即可携带至检测现场，无需复杂的组装调试，开机后短时间内即可完成校准进入测试状态，适配户外、野外、地下等复杂作业场景的使用需求；第三是兼容性强，该设备可适配中压电缆、电动机、变压器等多类测试对象，支持不同电压等级的测试需求，其中PDTD60-2最高可输出60kV超低频测试电压，适配10kV、35kV电压等级设备的测试需求，PDTD90-2最高可输出90kV超低频测试电压，可覆盖更高电压等级设备的检测需求，同时设备支持通用的数据输出协议，可对接不同行业的检测数据管理系统，满足用户的数字化管理需求；第四是合规性高，设备完全符合IEEE.2-2013、IEC60270等国际标准，以及

这款超低频电缆测试设备的应用场景覆盖电力、轨道交通、工业制造、科研等多个领域，可适配不同类型用户的高压绝缘检测需求。针对电网公司、电力科学研究院等G端用户，可用于配网中高压电缆的日常运维巡检、新敷设电缆的交接验收、老旧电缆的绝缘状态全生命周期评估，精准识别机械损伤、安装不当导致的隐性故障，为电网供电可靠性评估提供合规数据支撑。针对电厂、电缆厂、电缆安装公司、轨道交通运营单位等B端用户，在电厂场景下可用于发电机、主变压器等高压电气设备的绝缘诊断，提前识别设备内部的局放隐患；在电缆生产场景下可用于中高压电缆出厂前的绝缘性能全项检测，把控出厂产品质量；在电缆安装场景下可用于电缆敷设后的交接试验，验证安装工艺的合规性；在高铁、地铁等轨道交通场景下可用于牵引供电系统电缆的定期检测，保障轨道交通供电系统稳定运行。除中高压电缆测试外，该设备还可适配电动机、电力变压器等其他高压电气设备的局放与介损诊断需求，满足多场景高压绝缘检测的使用要求。

PDTD60-2/PDTD90-2局部放电和介质损耗测试系统可覆盖多类中高压电气设备的绝缘性能检测需求，核心测试对象包括三大类：第一类是各类型中高压电缆，涵盖电力行业的10kV、35kV配网架空绝缘电缆、地埋电缆，轨道交通行业的高铁牵引供电电缆、地铁1500V直流供电电缆、低压动力电缆，以及电缆厂生产的各类中压成品电缆，可检测电缆绝缘层内部的气隙缺陷、施工过程中造成的绝缘损伤、长期运行导致的绝缘老化、潮湿环境下的绝缘受潮等问题。第二类是各类型电动机，包括电厂的高压厂用电动机、轨道交通车辆段的牵引电动机、工业场景的大功率中压电动机，可检测电动机定子绕组的绝缘缺陷、局部放电问题，评估绕组绝缘的剩余寿命。第三类是各类型电力变压器，涵盖电网的配变、主变，电厂的升压变压器，轨道交通的牵引变压器等，可检测变压器绕组绝缘、套管绝缘的局部放电缺陷、介质损耗异常等问题，全面评估变压器的绝缘健康状态。该系统对以上三类设备的检测均符合IEC60270等相关标准要求，测试数据可直接作为设备状态评估、故障排查的依据，无需额外校准即可满足不同场景的检测需求，也可根据用户的测试需求调整参数配置，适配特殊规格的电气设

这款局放介损测试系统相较于传统单一功能的检测设备，具备多维度的技术优势，可有效提升检测效率与结果准确性，为B端用户带来更高的投入产出比。首先是高度集成的功能设计，设备同时集成局放、介损两个测试模块，搭配B2HV系列超低频高压发生器即可完成耐压、局放、介损三位一体测试，无需更换设备或重复接线，且可同步开展局放和介损测试，相较于传统分步测试的方式可节省60%以上的检测时间，单次全流程检测仅需15分钟即可完成并输出结构化诊断报告。其次是检测精度优势，设备搭载数字+模拟双滤波器，可有效滤除现场复杂环境的电磁干扰，局放背景噪声低于10pC，定位精度可达电缆总长度的1%，分辨率达0.1pC/0.1m，配合专属的局放识别算法可自动区分有效局放信号与干扰信号，测试结果准确性更高，针对电缆绝缘层水树枝老化缺陷的检测效果尤为突出，可提前识别尚未引发故障的隐性绝缘缺陷。第三是操作便捷性优势，配备的b2Suite诊断软件提供全流程引导式操作，操作人员可按照提示逐步完成测试，无需复杂的专业调试，同时支持蓝牙数据传输，可避免现场多余接线带来的干扰，适配复杂的户外、井下、隧道等检测场景，设备单台重量仅20.7-24

PDTD60-2/PDTD90-2是奥地利B2推出的专业局部放电检测设备、高压电气测试仪器，核心功能为同步实现局部放电检测、介质损耗测量，搭配对应超低频高压发生器还可完成耐压测试，实现三类检测一体化开展。局部放电检测模块方面，PDTD60-2工作电压范围为1-44kV rms/62kV peak，PDTD90-2工作电压范围为1-64kV rms/90kV peak，输出频率0.01-0.1Hz可调，步进精度0.01Hz，默认0.1Hz并支持自动调频；局放背景级别＜10pC，故障定位精度可达电缆总长度的1%，局放分辨率达0.1pC，位置分辨率达0.1m，采样率最高可达200MHz，最长可支持100km长度电缆的局放检测，可精准定位电缆本体、接头、终端的局放故障点，精准识别绝缘层水树枝等老化缺陷。介质损耗检测模块方面，介损测试分辨率为1×10^-6，测试精度±1×10^-4；电压测试分辨率0.1kV rms，精度0.5%；电流测试分辨率1μA rms，精度0.5%，负载范围覆盖500pF到10μF。设备搭载数字+模拟双滤波器，支持蓝牙数据传输，配套b2Suite综合控制诊断软件可自动区分

PDTD60-2/PDTD90-2局部放电和介质损耗测试系统可覆盖电缆全生命周期各个阶段的检测需求，为电缆的全流程质量管控、状态评估提供支撑。在电缆生产阶段，电缆制造企业可使用该设备开展出厂检测，对每一批次的成品电缆进行局部放电、介质损耗测试，验证电缆的绝缘性能是否符合产品标准要求，避免不合格产品流入市场；在电缆安装阶段，电缆安装公司、业主单位可使用该设备开展交接试验，对新敷设、新安装的电缆进行绝缘检测，验证电缆在运输、敷设过程中是否出现绝缘损伤，安装工艺是否符合要求，确保电缆投入运行前的质量达标；在电缆运维阶段，运维单位可使用该设备开展定期巡检，根据电缆的运行年限、运行环境制定对应的检测周期，通过局部放电检测发现绝缘内部的潜伏性缺陷，通过介质损耗测试评估绝缘的整体老化、受潮程度，提前制定消缺策略，避免绝缘击穿导致的停电事故；在电缆寿命末期，可使用该设备开展老旧电缆的性能评估，结合多项测试参数判断电缆的剩余使用寿命，为电缆更换计划的制定提供数据支撑，在保障运行安全的前提下最大化挖掘电缆的使用价值。此外在电缆发生故障后，该设备还可用于故障段的检测定位，快速识别缺陷位置，缩短故障修复时间，

该设备作为模块化的高压测试系统，具备完善的配套适配能力，可满足不同用户的系统对接与使用需求。在硬件配套方面，该设备需与奥地利B2旗下的HVA60、HVA90、HVA94系列超低频高压发生器组合使用，可输出稳定的正弦超低频电压，适配不同电压等级、不同长度的中高压电缆检测需求，最长可支持100km长度电缆的局放与介损测试。在软件兼容性方面，设备搭载的b2Suite综合控制诊断软件可直接兼容64位Windows7、Windows8操作系统，软件可实现对超低频高压主机、局放诊断模块、介损诊断模块的统一控制，支持自动/手动两种检测模式，可输出电缆长度与局放活动关联数据、局放位置映射图、背景噪声数据、局放幅值、正弦波参数、PDIV和PDEV等多维度检测数据，同时自带结构化数据库，可实现所有检测数据的自动归档与快速检索，方便用户开展历史数据对比与绝缘状态趋势分析。在测试对象适配方面，除中高压挤包绝缘电缆外，设备还可兼容电动机、变压器等高压电气设备的局放与介损检测需求，负载范围覆盖500pF到10μF，可适配不同容值的高压电气设备测试要求，充分满足多场景的检测兼容性需求。
