•在电缆被击穿后，通过施加一个大电流对故障处进行处理，使故障稳定，从而更快和更容易地进行预定位和*定位。
•电缆故障的*定位使用了声磁原理。 通过使用一个16/32kV， 1500焦耳的冲击发生器外加声磁接收器（DigiphonePlus）来实现。
PFL32M1500订购信息
| 项目 | 产品编号 | 项目 | 产品编号 |
|---|---|---|---|
| 32 千伏直流，16/32 千伏 @ 1500 焦耳浪涌 | PFL32M1500-EN | 电缆包 | 2001-813 |
| 32 千伏直流，16/32 千伏 @ 1500 焦耳浪涌 | PFL32M1500-ES | 英文说明书 | AVTMPFL32-EN |
| 32 千伏直流，16/32 千伏 @ 1500 焦耳浪涌 | PFL32M1500-FR | 西班牙文说明书 | AVTMPFL32-ES |
| 随附配件 | 法文说明书 | AVTMPFL32-FR | |
| 带高压夹具的 MC 终端的 15 米高压屏蔽输出电缆 | 1001-123 | 软件 | CAS-1 |
| 供电 / 输入电缆（1 套美国、英国、SHUKO、国际标准） | 17032-4/5/12/13 | 可选配件 | |
| 15 米（50 英尺）柔性接地电缆 | 19265-15 | 高压大力钳 | 18944-2 |
| 联锁快速释放销 | 90003-606 | PFL32 运输箱 | 2001-289 |
| Pinpointer Digiphone Plus | 871500500100000 | ||
| 独立电缆卷盘组件 | CBL100HV |
| 测试 | |
| 输出： |
0 - 32 kV (对地为负电压) 0 - 16 kV, 65 mA 恒定 0 - 32 kV, 35 mA 恒定 |
| 分辨率： | 5 mA |
| 仪表： | 模拟电流和电压表 |
| 低电压预定位 | |
| MTDR100 |
|
| 范围： |
10 个量程；100 m - 55 km 100 m - 220 km - 暂态法 |
| 脉宽： | 50, 100, 200, 500 ns, 1, 2,5,10 µs 和自动 |
| 脉冲幅度： | 25 V 50 Ω |
| 采样率: | 100 Mhz |
| 时间基准准确性： | 200 ppm |
| 分辨率 (Vp=55%)： | 0.82 m (2.8 ft) |
| 显示： | 26.4 mm (10.4 in.), XGA, 1024 X 768 彩色显示屏 |
| 光标： | 双光标独立控制 |
| 增益： | 60分贝，步进5分贝 |
| 输入阻抗： | 50 Ω |
| 输入： | 1 x TDR/ARC, 1 x 电流脉冲 |
| 端口： | 1 x 打印机/USB 存储装置 |
| 软件： | CAS1 (电缆分析软件) |
| 高压预定位 | |
| ARC弧反射： | 0 - 16 和 0 - 32 kV, 1500 焦耳 |
| 三次弧反射： |
0 - 16 和 0 - 32 kV, 1500 焦耳 1024– 16 条轨迹曲线（取决于量程） |
| 差分弧反射： | 0 - 16 和 0 - 32 kV, 1500 焦耳 |
| 电流脉冲： | 0 - 16 和 0 - 32 kV, 1500 焦耳 |
| 故障处理 | |
| 耐压/燃弧： |
0 - 32 kV 35 mA 0 - 16 kV 65 mA |
| 精确故障定位 | |
| 电流脉冲： | 0 - 16 和 0 - 32 kV, @ 1500 焦耳 |
| 脉冲间隔： | 5 - 30 s 可调， 或单次脉冲 |
| 高压输出电缆 | |
| 高压电缆： |
15米长，单相带屏蔽层和鳄鱼夹的柔性 高压电缆 |
| 230 V输入/电源： | 电源线 |
| 接地： | 15 米长 8 mm2 带夹子的接地线 |
| 安全 |
高压指示灯 紧急停止按键 安全保险联锁回路 外接警示灯 |
| 供电 | |
| 输入电源范围： |
108 - 132 V ac 和 208 - 265 V ac 47 - 63 Hz |
| 逆变器： | 11.5 - 14 V dc (可选) |
| 环境 | |
| 工作温度： | -20 °C 到 +50 °C (-4 °F 到 122 °F) |
| 贮藏温度： | -20 °C 到 +55 °C (-4 °F 到 131 °F) |
| 海拔： | 1600 m |
| 湿度: | 5 to 95% RH 非凝结性 |
| IP 等级 | IP64 (顶部盖子合上) |
| 重量 | 131 kgs (290 lbs) |
| 尺寸 | 965 mm H x 536 mm W x 503 mm D (3 ft H x 1.75 ft W x 1.65 ft D) |

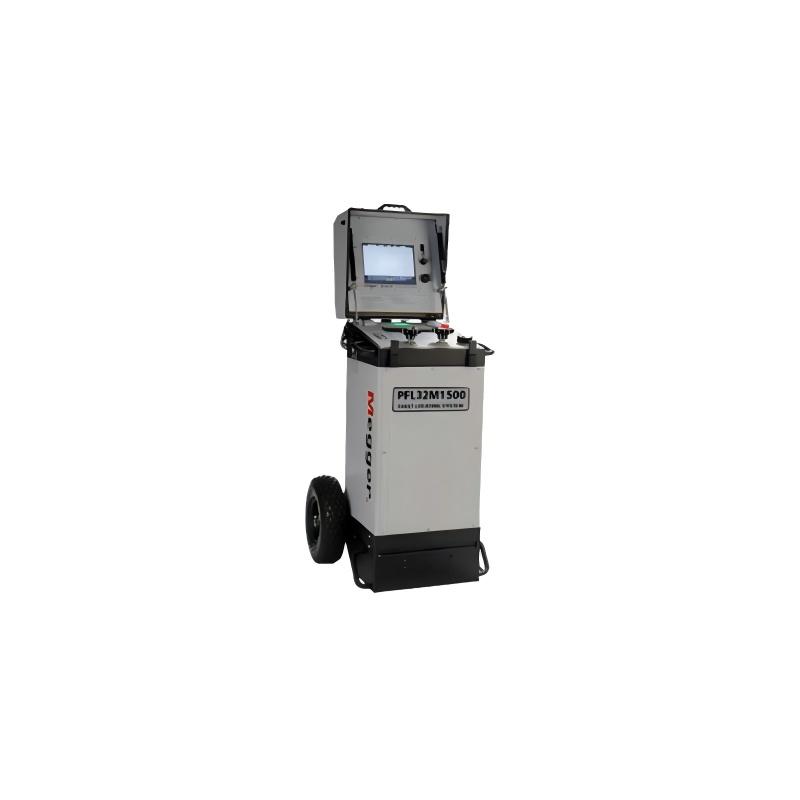

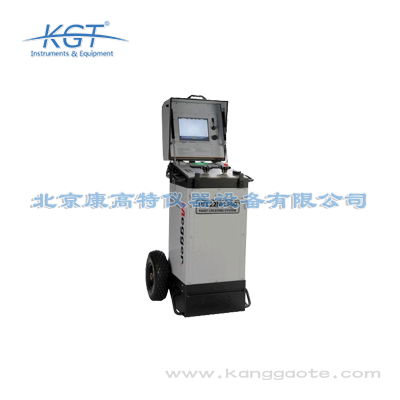

MEGGER PFL32M1500便携式电缆故障定位系统是专为电力检测、电缆故障排查场景研发的高端测试设备，适配的应用场景覆盖电力行业全链路运维需求。首先是各级变电站的日常巡检与故障应急场景：针对10kV、35kV站用高压电缆的绝缘劣化、隐性故障排查，以及突发跳闸后的快速定位，设备支持现场无拆解快速测试，可在30分钟内完成单条最长32km电缆的故障点定位，大幅缩短变电站运维的停电时间，符合电网公司迎峰度夏、迎峰度冬期间的保供电要求。其次是城市配网、县域供电网络的电缆运维场景：可针对埋地电缆、电缆隧道内敷设的高压电缆开展全类型故障检测，涵盖低阻故障、高阻泄漏故障、闪络性故障等多种电缆故障类型，无需多次更换设备即可完成从路径寻踪到故障点精确定位的全流程操作。第三是工矿企业、新能源场站的自备电力系统运维场景：针对石油化工、轨道交通、光伏风电基地的自备电缆线路，可开展定期绝缘测试、高压测试，提前排查绝缘劣化隐患，避免非计划停电造成的生产损失。该设备符合DL/T 849.3《电力设备专用测试仪器通用技术条件 第3部分：电缆故障测试仪》行业标准，同时满足IEC 60270局部放电测试相关标准要求，
MEGGER PFL32M1500便携式电缆故障定位系统和普通电缆故障测试仪相比，在高压测试、绝缘检测、全场景适配等方面优势显著，是专业电力检测、电缆故障排查的高端选型。首先是高压测试能力的优势：普通电缆故障测试仪大多仅支持低压脉冲测试，仅能排查低阻故障与开路故障，针对10kV高压电缆常见的高阻泄漏故障、闪络性故障无法精准识别，而MEGGER PFL32M1500最高可输出1500V测试电压，采用弧反射测试技术可精准定位各类高阻、闪络故障，适配绝大多数配网、变电站高压电缆的测试需求。其次是绝缘检测与抗干扰能力的优势：普通测试仪的绝缘测试量程大多仅能覆盖到1GΩ，无法捕捉早期绝缘劣化的微弱信号，且在变电站强电磁干扰场景下测试数据偏差较大，而该设备的绝缘测试量程最高可达10TΩ，自带的抗干扰算法可过滤90%以上的现场电磁干扰，即使在GIS设备密集的变电站现场也能输出稳定准确的检测数据。第三是集成度与便携性的优势：普通电缆故障排查往往需要搭配路径仪、定点仪、绝缘测试仪等多台设备，总重量超过20kg，需要多人配合操作，而MEGGER PFL32M1500集成了全流程测试功能，整机重量仅7.8k
MEGGER PFL32M1500便携式电缆故障定位系统的核心技术参数与测试精度均处于行业领先水平，完全满足专业电力检测、高压测试的严苛要求。核心参数方面，设备的最大测试量程可达32km，完全覆盖绝大多数配网电缆、变电站站用电缆的长度需求；测试输出电压最高可达1500V，可适配10kV及以下电压等级电缆的全类型故障测试，绝缘测试量程覆盖0.1MΩ~10TΩ，可精准捕捉电缆绝缘层的早期劣化迹象。精度表现上，设备采用行业领先的弧反射测试技术，故障测距的绝对误差不超过1m，相对误差控制在±0.1%以内，即使在变电站强电磁干扰的复杂现场环境下，也能稳定输出准确的测试结果，避免误判导致的运维成本浪费。除此之外，设备集成了路径寻踪、埋深测试、故障定点等全功能模块，单次测试可同步获取电缆路径信息、埋深数据、绝缘性能数据、故障点位置等多维度信息，无需额外搭配其他测试设备即可完成全流程电缆故障排查。该设备的参数设计符合GB/T 18857《配电线路带电作业技术导则》、IEC 61010安全标准相关要求，无论是G端电网单位的日常巡检、故障应急运维，还是B端工业用户的定期电力检测需求，都能提供可靠的技术支撑
MEGGER PFL32M1500便携式电缆故障定位系统具备极强的系统对接能力，支持主流电力通讯协议，可适配各类数字化电力检测、运维管理平台的对接需求。首先是通讯协议支持层面，该设备原生支持MODBUS-RTU、IEC 61850 MMS等电力行业主流通讯协议，可直接与变电站SCADA系统、电网运维管理系统（OMS）、智慧电力运维平台实现无缝对接，测试完成后可自动将电缆绝缘测试数据、高压测试结果、故障定位数据、路径埋深数据等全维度信息同步上传至平台，无需人工手动录入，大幅提升巡检数据的归档效率与准确性。其次是数据兼容性层面，设备自带16G本地存储容量，可存储超过15000条完整测试记录，支持CSV、PDF等通用格式的数据导出，可直接适配电力行业各类检测报告的生成要求，满足运维单位的台账管理、隐患溯源、巡检考核等多维度需求。除此之外，该设备还支持与移动巡检终端、无人机巡检系统的数据联动，可将电缆故障排查数据纳入全域电力运维数据库，为智慧变电站建设、配网状态运维、故障应急调度提供数据支撑。该设备的对接能力符合GB/T 33602《智能变电站技术导则》、DL/T 1909《电力物联网建设导则
采购MEGGER PFL32M1500便携式电缆故障定位系统时，可重点关注其资质认证与标准符合性表现，完全适配B端工业用户、G端政府采购的各类招标要求。首先是品牌与资质层面，MEGGER作为全球知名的电力检测设备品牌，拥有超过100年的电力测试设备研发生产经验，产品市场口碑长期位居行业前列，PFL32M1500便携式电缆故障定位系统已获得欧盟CE认证、国网电科院专业检测报告，满足国内电力行业采购的资质门槛要求。其次是标准符合性层面，该设备完全符合多项国际、国内行业标准：国际标准层面符合IEC 60270局部放电测试标准、IEC 61010测量仪器安全标准；国内标准层面符合DL/T 849.3电力行业电缆故障测试仪标准、GB/T 12720《高压电缆故障测试仪通用技术条件》国家标准，完全适配变电站运维、配网巡检、高压测试等各类场景的标准要求。除此之外，该设备还满足国内数字化电力运维的相关标准要求，自带数据存储与导出功能，可同步上传测试数据至运维管理平台，符合当前智慧电网、智慧变电站的建设要求，无论是电网公司的批量巡检设备采购、市政电力单位的应急运维设备配置，还是工矿企业的自备电力系统检测
